曲面结构汽车冷却风扇三维设计作品

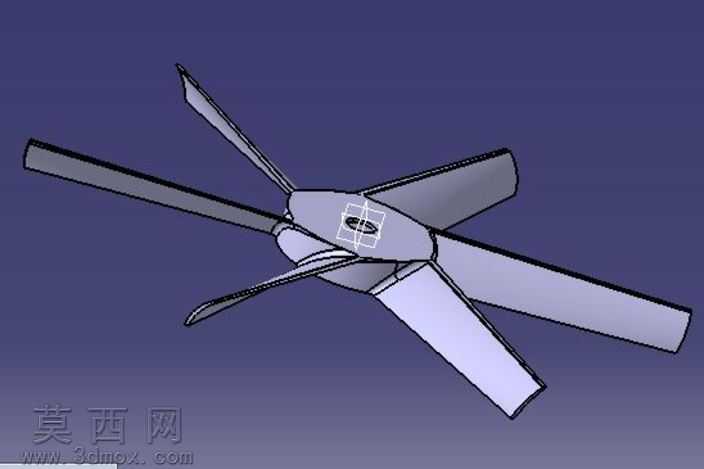

本作品为汽车冷却系统配套的风扇结构三维设计，整体采用曲面创建思路完成全参数化建模，核心围绕汽车散热场景的气流导向需求展开结构规划。建模过程中首先完成风扇中心轮毂的基准定位，以轮毂中心轴为阵列基准，规划六片差异化曲面扇叶的排布角度，每片扇叶均采用多截面曲面混合的方式构建，从叶根到叶梢逐步调整曲面扭转角度与截面厚度，叶根位置做加厚过渡处理保证与轮毂的连接强度，叶梢位置做收边薄化处理降低转动过程中的风阻损耗。扇叶曲面构建阶段反复调整曲面的曲率连续性，保证相邻曲面之间达到G2连续标准，避免曲面出现棱角拐点破坏气流的平顺性，轮毂中心预留标准的轴接安装位，安装位周边做环形加强筋结构设计，强化轮毂与动力输出轴连接的抗扭性能。材质渲染阶段针对不同部件匹配对应材质属性，扇叶部分赋予改性工程塑料的哑光质感，调整材质的粗糙度与反光参数还原车用塑料部件的真实视觉效果，轮毂部分做细微的材质区分，添加轻微的玻纤纹理质感体现部件的强度属性，背景采用低饱和度的纯色衬托，突出风扇整体的结构轮廓与曲面形态。结构设计上充分考虑车用风扇的实际工况，扇叶的扭转角度经过多轮参数调整，保证转动时可以形成稳定的轴向推送气流，相邻扇叶之间的间距经过合理排布，避免转动过程中产生气流共振，每片扇叶的曲面弧度都经过曲率校验，保证气流可以顺着扇叶曲面平滑导向散热芯体方向，同时在扇叶的前缘位置做微小的弧面倒角处理，降低高速转动时的气流切割噪音。整体建模过程严格遵循曲面建模的规范流程，从基准点线搭建到曲面生成、缝合、加厚，再到细节结构的补充，每一步都保留完整的参数化特征，方便后续根据不同车型的散热需求调整扇叶数量、扭转角度与整体直径参数，模型的曲面质量满足后续结构仿真、开模生产的使用要求，完整还原了车用冷却风扇的结构特征与曲面设计逻辑。
