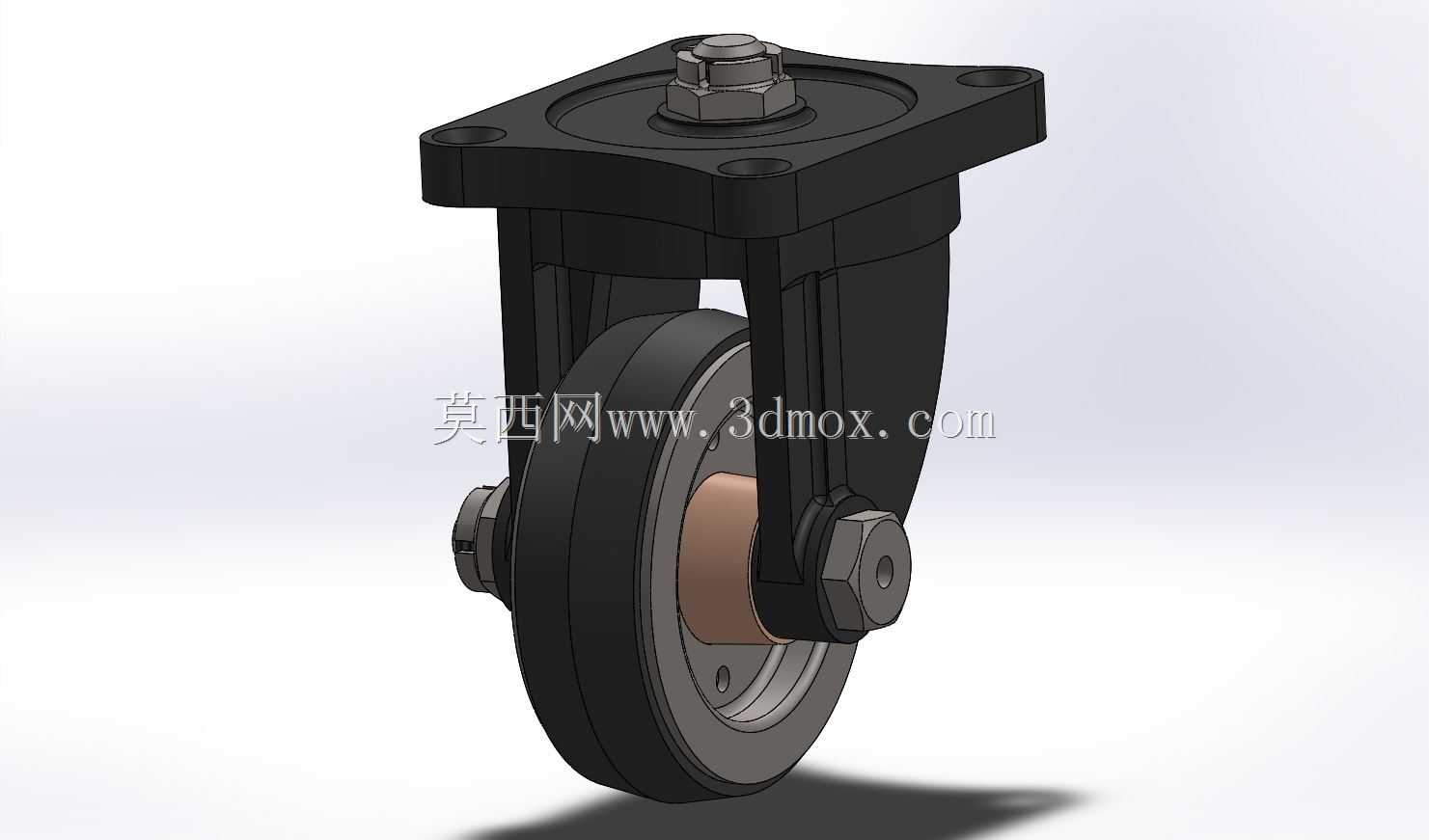

重载方形法兰安装万向脚轮结构

　　这款重载万向脚轮的结构设计，首先要匹配工业场景里的移动设备安装需求，常见于重型工装推车、自动化线边周转料架、大型设备移动基座这类需要频繁转向移位的工况，单轮额定承载覆盖中重载区间，适配车间环氧地坪、硬化水泥地面等常规工业地面，不会在常规推行转向时出现卡滞、轮面脱胶的问题。从结构拆分来看，顶部采用方形法兰安装座，四个安装孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出安装面干涉设备底座的贴合，法兰座和转向支架之间采用推力轴承加径向轴承的组合承载结构，转向时可以同时承受垂直方向的重载和径向的偏载，哪怕设备推行时遇到地面凸起产生侧向冲击力，转向结构也不会出现卡滞或者轴承脱出的问题。轮体部分采用聚氨酯包胶轮面搭配金属轮芯，

　　轮面硬度控制在邵氏85-90A区间，既保证了推行时的静音效果，不会在车间推行时产生过大的噪音干扰，又能保证足够的承载能力，避免长时间重载下轮面出现压溃变形；轮芯和轮轴之间加装了滚针轴承，轮轴转动时的摩擦阻力更小，重载推行时不需要过大的推力就能带动设备移动。轮架部分采用一体式铸钢支架，转向叉臂的厚度做了加厚处理，叉臂和轮轴的连接位置做了加强筋过渡，避免重载时叉臂出现张开变形导致轮轴窜动；轮轴端部采用开槽螺母加开口销的防松结构，长时间震动工况下螺母也不会出现松脱，保障使用过程中的结构可靠性。安装边界方面，方形法兰的安装孔位采用对称分布设计，孔距适配市面上多数重型设备的通用安装尺寸，不需要对设备底座做额外的打孔改造就能直接替换安装；

　　整体安装高度控制在常规重载脚轮的通用尺寸区间，替换同规格脚轮时不会改变设备的整体离地高度，避免影响设备底部的管线布置或者支撑脚的调节行程。设计过程中特意做了转向间隙的优化，转向支架和法兰座之间预留了合理的转动间隙，不会因为加工误差或者现场的灰尘、铁屑堆积导致转向卡滞，同时间隙控制在合理范围内，不会出现转向时的过大晃动，保证设备推行时的稳定性。轮面的圆弧过渡设计也做了针对性优化，轮面和地面的接触宽度经过计算，在保证足够接地面积降低地面压强的同时，转向时的摩擦阻力不会过大，原地转向时也不需要过大的操作力，哪怕是满载状态下操作人员也能轻松完成转向操作。另外在轮架的顶部转向位置加装了防尘密封圈，可以阻挡车间里的铁屑、灰尘进入转向轴承内部，延长轴承的维护周期，适合机加工车间、焊接车间这类粉尘、铁屑较多的恶劣工况使用，不需要频繁拆解清理轴承就能保证长时间的顺畅转向。
