车用蓄电池支架总成焊接定位工装结构

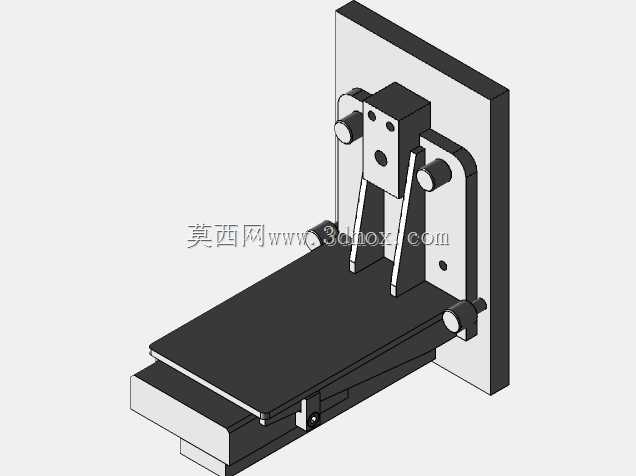

　　在汽车零部件焊装生产环节，蓄电池支架作为车载储能部件的承载基体，其焊接精度直接影响后续蓄电池总成的装配公差、整车布线走向以及长期行车工况下的结构抗振性能，这类异形支架的焊接作业如果采用人工自由组对，很容易出现焊后变形超差、定位孔位偏移、支架立面与底板垂直度不足的问题，直接导致后续总装环节蓄电池无法顺利卡装，甚至在车辆行驶过程中出现支架焊缝开裂、蓄电池移位的风险。这套焊接定位工装正是针对这类L型折弯结构的蓄电池支架总成开发的专用组焊工装，整套工装采用底板+立面定位座的组合式结构，工装底板作为整个夹具的安装基准，采用加厚钢板加工而成，底面设置统一的安装孔位，可直接固定在焊接工作平台或者变位机的工作面上，

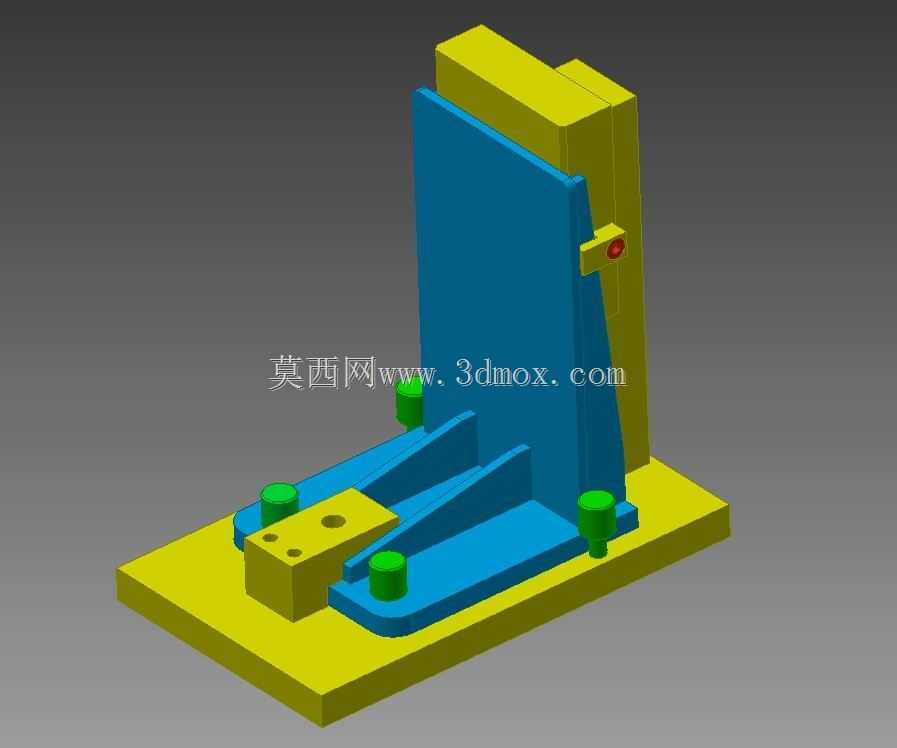

　　安装边界适配常规焊装工位的工作台T型槽间距，不需要额外制作过渡连接板即可完成装夹固定。工装的核心定位结构分为两部分，垂直布置的蓝色定位立板与支架待焊接的立面构件型面完全贴合，立板上设置的侧向定位销可穿过支架立面的预制工艺孔，彻底限制工件在X、Y、Z三个方向的平移自由度，同时立板侧面加装的快速压紧件可在工件就位后快速压合立面构件，避免焊接过程中热变形导致的工件翘起移位。底板上分布的四个绿色圆柱定位销分别对应支架底板上的四个安装孔位，其中靠近前端的黄色定位块专门针对支架上的小附件安装座设置独立定位槽，可提前将小型冲压附件卡入定位槽内，与主支架构件完成预定位后再进行施焊，不需要焊工反复测量附件的安装位置，大幅减少组对过程中的划线、

　　测量辅助时间。从结构设计逻辑来看，这套工装充分考虑了焊接作业的操作空间需求，所有定位元件的布置都避开了焊缝的施焊位置，焊工采用气体保护焊进行作业时，焊枪可以顺畅抵达所有焊缝位置，不会因为定位结构的干涉出现焊枪角度受限、焊缝漏焊或者焊接未熔合的问题。同时工装的定位元件都采用快换式结构设计，当定位销因为长期使用出现磨损、定位精度下降时，不需要拆卸整个工装主体，只需要更换对应位置的定位销即可快速恢复工装精度，日常维护成本极低。针对焊接过程中的热变形问题，工装的立板与底板连接位置设置了加强筋结构，可承受反复焊接热循环带来的应力影响，不会因为长期受热出现工装本身的形变，保证长期使用过程中的定位精度稳定性。在实际生产应用中，

　　这套工装可适配小批量多批次的蓄电池支架焊接生产，不需要复杂的气动或者液压动力源，纯机械定位结构即可满足装夹需求，对于产能不高的零部件加工车间来说，不需要额外配置气源管线即可快速投入使用，工件装夹单件时间可控制在30秒以内，相比自由组对焊接的作业方式，组对效率提升60%以上，焊后工件的尺寸公差可控制在±0.2mm以内，完全满足整车装配的精度要求，不需要后续额外的焊后校形工序，可有效降低支架焊接的加工成本。工装的所有棱角位置都做了倒钝处理，避免焊工上下料过程中出现划伤风险，同时底板上预留的排渣槽可让焊接过程中产生的焊渣自然滑落，不会堆积在定位面上影响工件的定位精度，日常清理只需要用压缩空气吹扫即可完成维护，适配焊装车间的粗放作业环境。
