汽车1mm钣金件冲裁工装结构设计

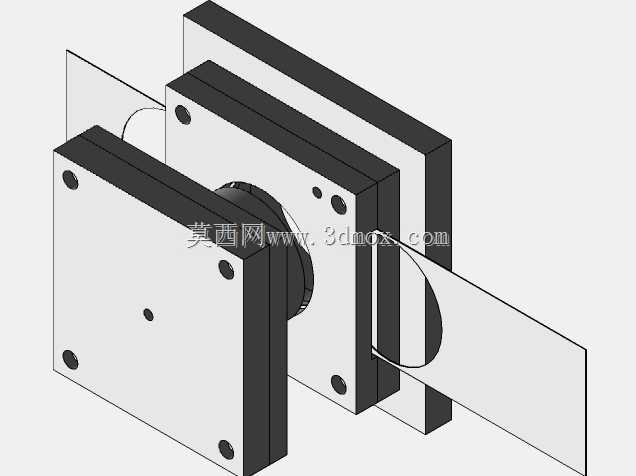

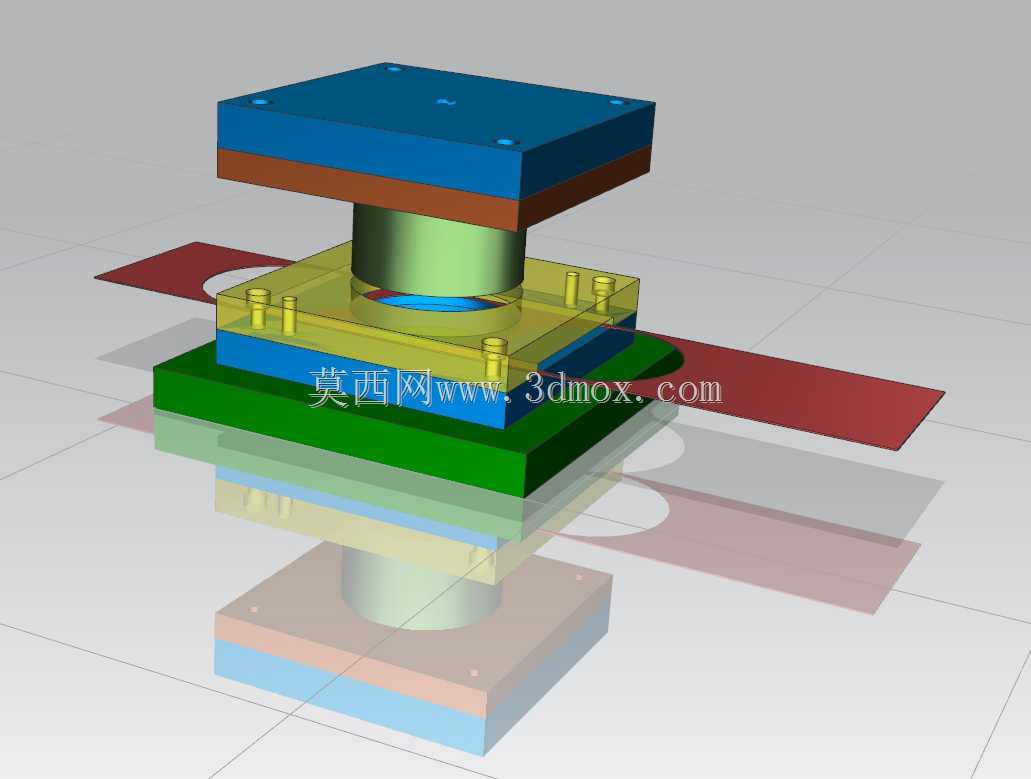

　　这套冲裁结构主要面向汽车车身覆盖件、结构加强件的1mm厚薄钢板冲裁工序，在整车冲压产线的落料、修边工位应用广泛，适配常规机械式压力机的安装接口，可直接集成到现有冲压产线的工位布局中，也可搭配独立送料架完成单机小批量钣金件的冲裁加工。从结构分层来看，整套工装采用上下模对合的经典冲压布局，最上层的上模座采用45钢调质处理，作为整套上模结构的承载基体，四个角位设置的模柄安装孔与导套定位槽，可直接匹配压力机滑块的安装端面，安装时无需额外加工转接板，上模座下方依次叠装的垫板、凸模固定板，通过内六角圆柱头螺钉与销钉完成定位锁紧，凸模采用Cr12MoV材质淬火处理，刃口部位做了1.5mm的圆角过渡，避免冲裁过程中刃口崩裂，

　　同时针对1mm厚冷轧钢板的冲裁间隙，凸凹模单边间隙控制在板厚的8%，也就是0.08mm，这个间隙值既能保证冲裁断面的光亮带占比超过80%，又能减少冲裁力的峰值，避免板料出现毛刺过大、塌角超标的问题。下模部分的凹模板同样采用合金工具钢淬火，刃口部位做了3度的落料斜度，方便冲裁完成后的废料从下模座的漏料孔自然排出，不会出现废料堵塞在凹模腔内导致的刃口胀裂问题，凹模板下方设置的卸料板采用弹性卸料结构，搭配均匀分布的矩形弹簧，在冲裁完成上模回程时，能将箍在凸模上的板料平稳卸下，卸料力按照总冲裁力的5%匹配弹簧刚度，避免卸料力过大导致板料变形，或是卸料力不足出现带料问题。导柱导套采用可拆卸式的滚珠导柱结构，安装在上下模座的四个对角位置，

　　导柱与导套的配合间隙控制在0.005mm以内，保证上下模合模时的对中精度，避免出现啃模、刃口错位的问题，日常维护时可直接拆卸更换磨损的导柱导套，无需整套报废模座。整套结构的安装边界方面，上模座的外形尺寸适配常用的160吨开式压力机滑块安装面，下模座的T型槽位置与压力机工作台面的T型槽完全对齐，安装时可通过T型螺栓快速锁紧，模架闭合高度控制在280mm，满足常规压力机的闭合高度调节范围，不需要额外加装垫块。针对汽车钣金件的冲裁需求，这套结构的刃口轮廓可根据具体零件的外形调整，本次展示的结构针对圆形轮廓的钣金件冲裁设计，凸凹模的刃口轮廓做了慢走丝加工，表面粗糙度达到Ra0.8，减少冲裁过程中板料与刃口的摩擦阻力。实际生产过程中，

　　板料通过前端的导料板送入上下模之间，导料板的间距比所用卷料的宽度大0.5mm，既能保证板料顺畅送进，又不会出现送料偏斜导致的冲裁尺寸超差，定位销设置在凹模的进料侧，可精准控制每个步距的送料长度，保证冲裁件的位置度公差控制在0.1mm以内，满足汽车钣金件的装配精度要求。冲裁过程中，上模随压力机滑块下行，首先是卸料板接触板料，将板料压紧在凹模面上，随后凸模接触板料完成冲裁，板料被分离的部分顺着凹模的漏料孔落下，上模回程时卸料板将板料从凸模上卸下，完成一个冲裁循环。这套结构在设计时充分考虑了冲压生产的实际工况，所有易损件都采用标准化设计，凸模、凹模、弹簧、导柱导套都选用通用标准件，更换时不需要单独定制加工，可大幅减少设备停机维护的时间，模座部分采用通用模架结构，后续开发不同轮廓的冲裁件时，只需要更换凸模、凹模和对应的固定板，就能快速完成工装切换，适配多品种小批量的汽车钣金件生产需求。针对1mm厚钣金件的冲裁特性，结构上还做了防废料回跳的设计，在凸模的端面开设了微小的通气孔，接通压缩空气后可在冲裁完成时将卡在凸模端面上的废料吹落，避免废料回跳到模腔表面导致的板料压伤、刃口损坏问题，这一细节设计在高速连续冲压时能有效减少不良品率，降低生产过程中的质量损耗。
