多工位弯管焊接定位工装夹具

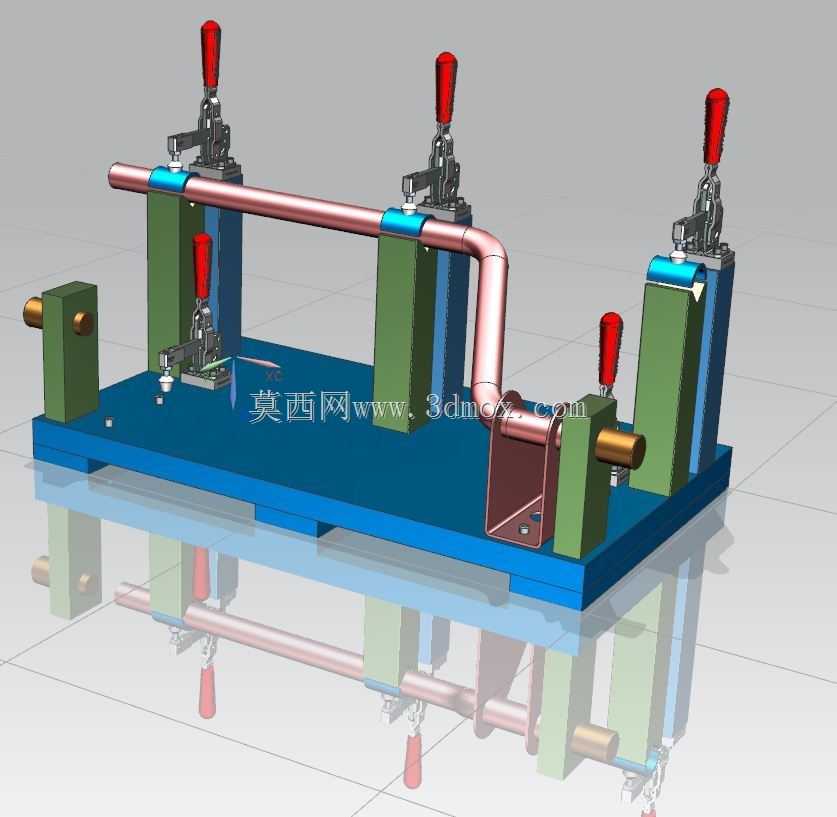

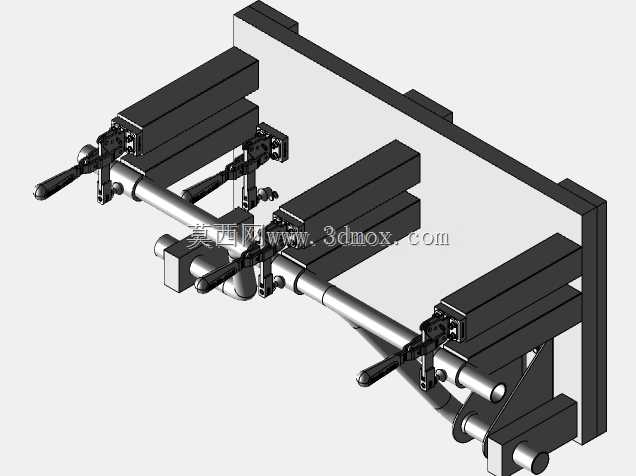

该款工装夹具主要应用于金属管路构件的焊接加工场景，常见于制冷管路、汽车油路、卫浴管件、工业流体输送管道的生产制造环节，核心用途是在焊接作业前对弯折成型的金属管材及配套对接小件完成精准定位与牢靠夹紧，避免焊接过程中工件受热变形、移位，保障管路对接处的焊缝位置精度、整体形位公差符合装配要求，大幅降低焊接后工件的校形工作量，提升批量焊接生产的成品一致性。从功能特性来看，这款夹具采用多工位分布式夹紧布局，针对长直管段设置了三处垂直下压的快速夹钳点位，匹配带防护垫层的定位支撑块，既可以对长直段管材形成均匀的压紧力，避免管材被夹伤变形，也能抵消长管自身的挠度变形，保证管段轴线的直线度；针对90度弯折的管段，除了设置下压夹紧点位外，还在弯管末端配套了侧向定位顶紧结构与对接小件的定位槽，能够精准固定弯管的转弯半径位置与末端对接角度，确保弯管段与相邻对接件的同轴度、对接间隙符合焊接工艺要求。整套夹具的设计思路围绕管件焊接的工艺痛点展开，首先以加厚的钢制平台作为安装基座，保证整体刚性，避免夹紧或焊接过程中基座形变影响定位精度；所有定位支撑块采用模块化安装设计，可根据不同管径、不同弯管参数更换适配的定位垫块，适配一定尺寸范围内的同类型弯管焊接需求；全部夹紧动作采用垂直式快速夹钳实现，操作人员无需额外工具，仅需扳动夹钳手柄即可完成快速压紧与松脱，单工位装夹耗时可控制在数秒内，大幅提升上下料效率。在安装边界与尺寸适配方面，整套夹具的基座为长方形平板结构，底部预留了标准的工装安装孔位，可直接固定在焊接工作台、自动化焊接变位机上使用，适配手工氩弧焊、气保焊以及自动焊接设备的作业空间要求；夹钳的支撑柱高度经过匹配设计，既保证夹紧力垂直作用于管材轴线，也预留了足够的焊枪操作空间，避免焊接过程中焊枪与夹具结构发生干涉，支撑块上的垫层采用耐高温非金属材质，可抵御焊接飞溅的烫损，同时避免金属夹块与铜质、不锈钢管材硬接触造成工件表面划伤。
