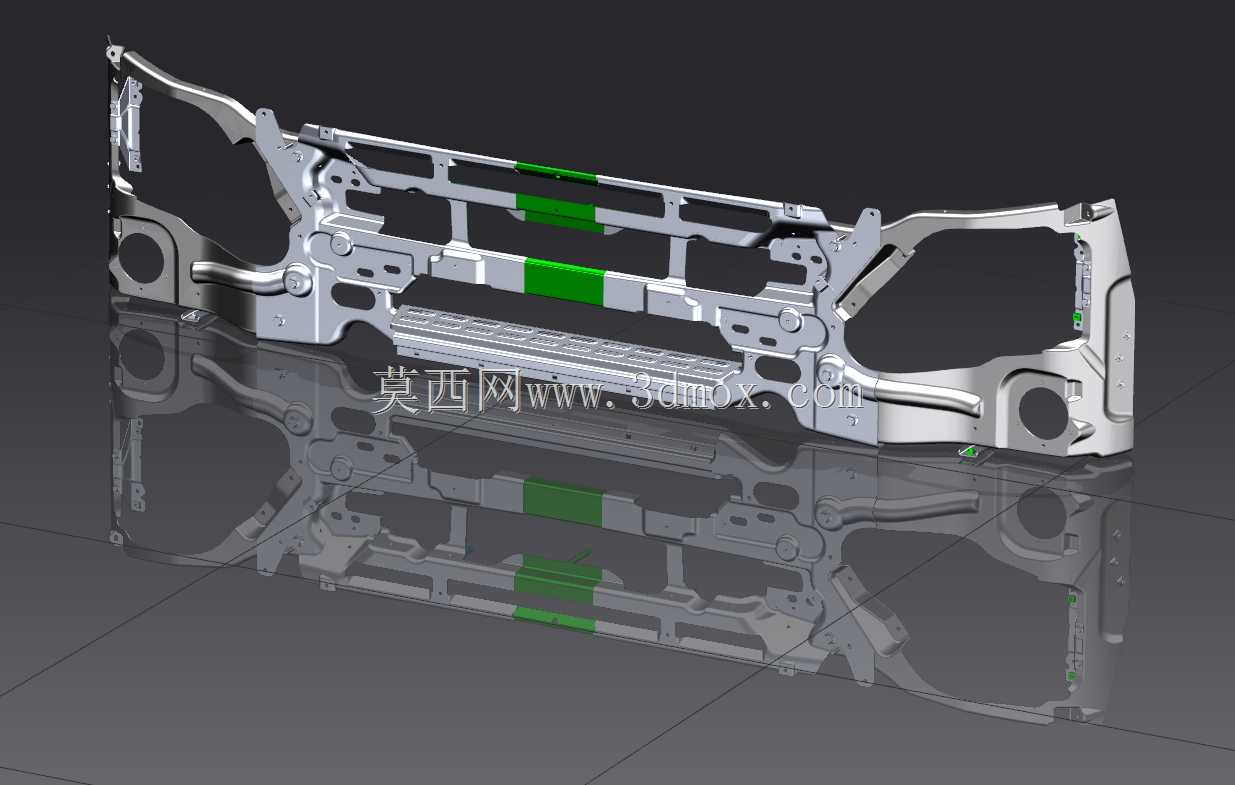

重型商用车前保险杠金属承载骨架结构

　　该结构为重型商用车前保险杠内部的金属承载骨架，是整车前部防护与安装集成的核心承载构件，主要应用于总质量18吨以上的重型载货车辆、工程自卸车辆以及长途牵引车辆的前部总成装配环节，替代传统分体式焊接支架的零散布局，将前部灯具安装、中网固定、防撞缓冲、线束排布、附属件挂载的功能集成在单一冲压焊接总成上。从实际装车场景来看，该骨架安装于驾驶室前部车架纵梁的前端安装端面，外侧覆盖保险杠外饰蒙皮，上部衔接前面板下沿安装位，下部预留脚踏护板的连接孔位，左右两侧延伸至翼子板前端的安装边界，整体横向尺寸匹配重型车2.4米至2.5米的整车前部宽度，纵向安装深度控制在180毫米至220毫米区间，不会过度占用前部散热模块的布置空间，

　　垂直方向的安装高度覆盖车架纵梁前端上平面以下350毫米范围，满足整车前部接近角的设计要求，避免非铺装路面行驶时骨架下端直接磕碰障碍物。设计过程中优先考虑承载工况的冗余度，骨架主体采用1.5毫米至2.5毫米厚度的高强度热轧钢板冲压成型，不同受力区域采用差异化料厚：中部主横梁区域因为需要承担正面碰撞的初始冲击力、挂载中下部防护装置，采用2.5毫米料厚的板材冲压出多道纵向加强筋，筋高控制在25毫米，在不额外增加板材重量的前提下提升截面抗弯模量；左右两侧的弯臂区域因为需要连接车架纵梁、安装前大灯总成，采用2毫米料厚的板材，冲压出闭环的盒型截面，减少车辆长期颠簸行驶产生的结构共振，避免灯具安装点出现疲劳开裂。

　　骨架上的安装孔位全部采用冲压冲孔后翻边的工艺处理，螺纹连接区域预留凸焊螺母的焊接平面，所有安装点的位置度公差控制在±0.5毫米以内，满足总装车间自动化装配的对位要求，不需要人工二次修配即可完成外饰件、灯具、线束卡扣的直接安装。结构上预留了多处线束过孔与卡扣安装座，前部雷达、前照灯、示廓灯的线束可以沿着骨架内部的预设走线槽排布，避免线束外露被飞石击打、被高温散热器烘烤老化，过孔位置全部做翻边钝化处理，防止线束绝缘层被钢板锐边割破造成电路故障。碰撞缓冲设计上，骨架左右两侧与车架纵梁连接的位置设计了诱导变形槽，当车辆发生低速正面碰撞时，诱导槽区域会率先发生压溃变形，吸收碰撞能量，避免冲击力直接传递到驾驶室纵梁造成驾驶室结构变形，

　　降低碰撞后的维修成本；中部区域设计了横向的加强横梁，能够在碰撞时将冲击力均匀传递到左右两侧纵梁，避免局部应力集中造成单侧纵梁变形。从装配兼容性来看，该骨架的安装接口完全匹配重型车通用的车架前端孔位布局，不需要对原有车架结构进行改动即可直接替换老式分体支架结构，相比传统的分体式焊接支架，整体重量降低12%左右，装配工时减少40%，同时集成了更多附属件的安装点位，不需要额外在车架上焊接支架，减少了焊接工序带来的车架变形风险。骨架表面采用电泳加喷粉的防腐处理工艺，所有焊接缝隙都打胶密封，能够适应重型车在雨雪、扬尘、融雪剂腐蚀等复杂工况下的长期使用，避免结构过早出现锈蚀失效。在结构细节处理上，所有外露的钢板边缘都做了钝边处理，没有尖锐的毛刺棱角，避免总装环节操作人员被划伤，也防止长期使用过程中锐边割伤相邻的橡胶、塑料零部件。骨架上预留的脚踏安装点能够承受1500N的垂直载荷，满足人员踩踏擦拭前挡风玻璃、检修前部部件的承重要求，不会出现踩踏变形的问题。
