自行车摇臂式连接结构件三维设计

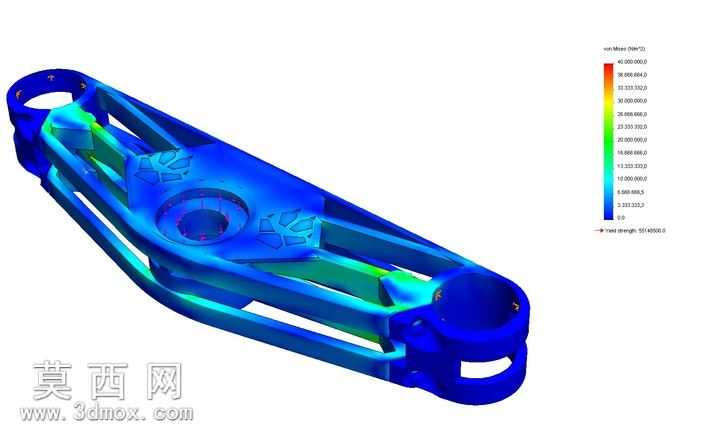

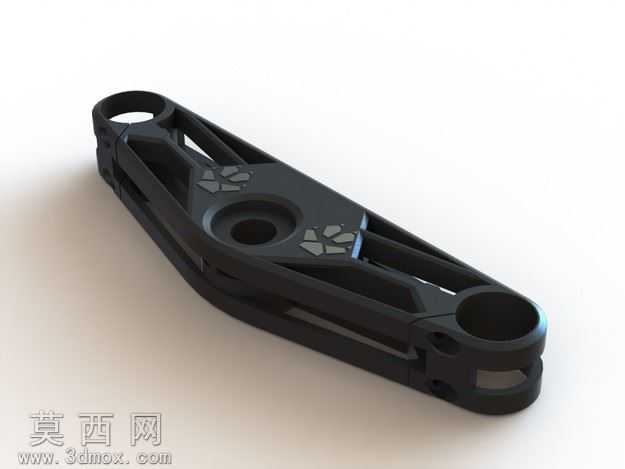

本作品为自行车承载连接类摇臂结构件，采用三维参数化建模方式完成整体设计，建模过程中以实际骑行受力工况为核心依据，先通过草绘勾勒构件整体外轮廓，明确两端铰接孔位的中心距、孔径尺寸基准，再通过拉伸、切除命令构建主体基础形态。针对构件的受力特性，设计时采用了镂空式轻量化结构，在主体非主要承力区域切除多余材料，同时在主应力传递路径上保留连续的实体筋条结构，既控制了构件整体重量，又保证了结构的刚性与强度，避免骑行过程中出现结构变形或断裂问题。构件表面设置有防滑纹理结构，通过阵列特征完成纹理的均匀排布，既提升了构件外观的辨识度，也可在安装调试过程中增加接触摩擦力，方便操作。两端的铰接孔位做了同轴度约束设计，孔壁预留了轴承安装的配合余量，可适配标准规格的铰接轴承，保证构件转动时的顺滑度。建模完成后通过渲染模块赋予构件哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，模拟碳纤维增强复合材料的真实质感，同时搭建简易摄影棚式渲染环境，添加柔和的漫反射光源，多角度展示构件的结构细节与形态特征。设计过程中参考了自行车实际垂直载荷工况，针对1000N垂直载荷下的应力分布趋势做了结构优化，调整筋条的走向与厚度，让应力能够沿着连续的实体结构顺畅传递，避免局部应力集中导致的结构失效，整体结构兼顾了轻量化需求与力学性能要求，可用于自行车悬架连接部位的结构参考与设计验证。
