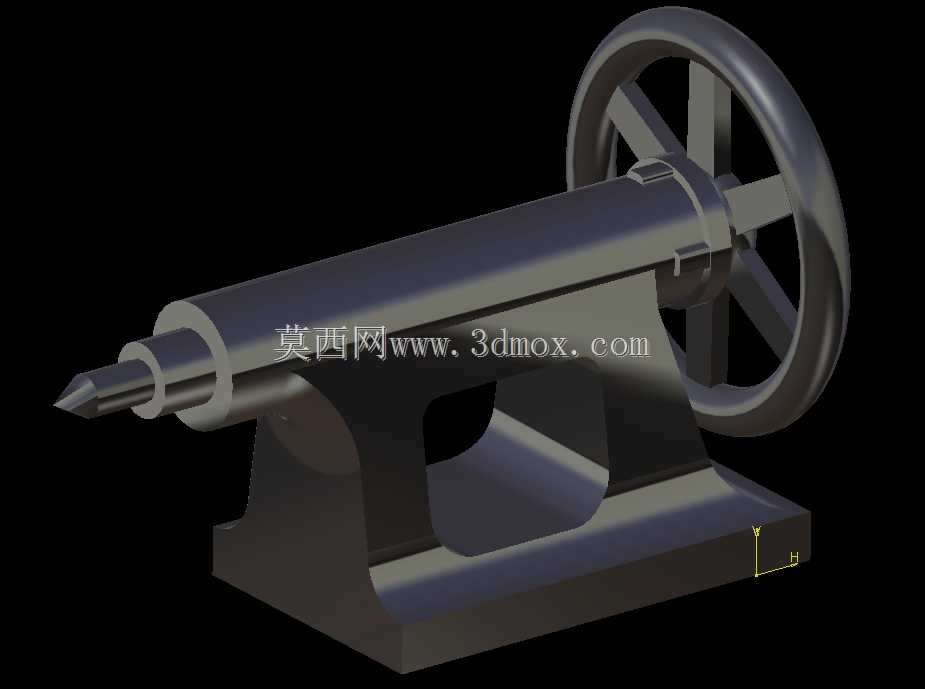

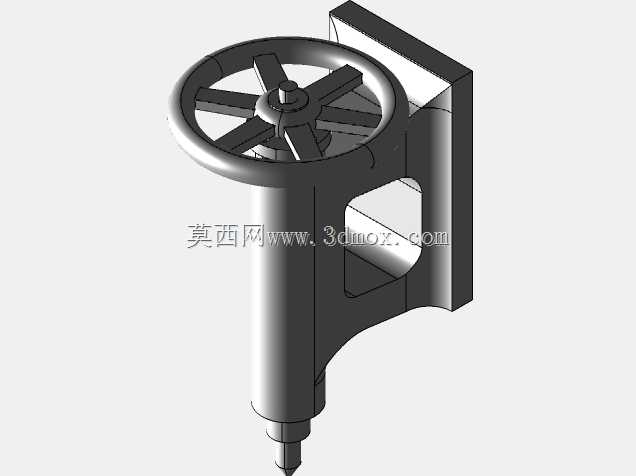

普通卧式车床配套尾座结构三维建模

　　在普通卧式车床的加工场景中，尾座是承担长轴类工件装夹定位、孔加工工序进给的核心配套部件，其结构可靠性直接影响工件的装夹刚性与加工精度。这套尾座结构的设计完全适配常规卧式车床的床身安装基准，底部的安装基面做了与床身导轨匹配的导向型面，安装时可沿床身导轨纵向滑动调整位置，适配不同长度规格的工件装夹需求，调整到位后可通过底部的锁紧机构将尾座本体固定在床身指定位置，避免加工过程中出现位移窜动。尾座的核心功能部件是可轴向伸缩的套筒结构，套筒前端采用标准莫氏锥孔设计，可根据加工需求换装固定顶尖、回转顶尖、钻头、铰刀等不同工装，装夹长轴类工件时，顶尖插入工件端面的中心孔，与主轴端的卡盘或顶尖配合形成两端定位的装夹体系，大幅提升长工件加工时的刚性，

　　减少切削过程中的工件挠曲变形；进行孔加工工序时，可将钻铰类刀具装在套筒锥孔内，通过进给机构实现刀具的轴向进给，完成轴类工件端面的中心孔、同轴孔系加工。尾座末端的大直径手轮是手动进给的操作部件，手轮通过内部的丝杠螺母副与套筒连接，转动手轮即可带动套筒实现轴向的伸出与退回，手轮的轮辐采用辐条式结构，既保证了操作时的力臂长度、降低操作力度，又能有效控制部件整体重量，手轮与丝杠的连接位置设置了锁紧结构，套筒调整到目标位置后可锁紧固定，避免切削受力时套筒出现回缩移位。尾座的本体采用箱型铸铁式结构设计，内部预留了足够的容屑与润滑空间，同时铸铁材料的减震特性可有效吸收切削过程中传递到尾座的振动，提升加工过程的稳定性，

　　本体的安装基面与套筒的运动轴线做了严格的平行度公差约束，保证套筒伸出后轴线与主轴轴线的同轴度满足加工精度要求，避免出现锥孔偏斜导致的工件定位误差、刀具磨损加快问题。从安装边界来看，这套尾座的底部导向面宽度适配常规中小型卧式车床的导轨间距，整体纵向长度、高度尺寸符合通用车床尾座的安装空间要求，不需要对原有床身结构做额外改造即可完成配套安装，套筒的最大伸出行程覆盖常规轴类工件的顶尖顶紧行程与孔加工进给行程需求，可满足大部分常规金属切削加工场景的使用要求。在结构细节设计上，套筒的外圆与本体的配合面采用高精度间隙配合，表面做了淬火硬化处理，提升长期往复运动下的耐磨性能，延长部件使用寿命；丝杠螺母副采用梯形螺纹设计，具备良好的自锁性能，

　　即使在承受较大轴向切削力的情况下也不会出现自动退移的问题，保证加工过程的安全性；手轮的操作位置设置在尾座末端的外侧，操作人员站在车床操作侧即可方便完成进给调整与锁紧操作，符合机床操作的人机工程要求。在实际生产应用中，这类尾座除了用于常规外圆车削加工的工件顶紧，还可配合完成钻中心孔、钻孔、铰孔、攻丝等多种工序，是卧式车床不可或缺的配套部件，其结构设计的合理性直接影响车床的加工范围与加工精度，建模过程中对各个配合面的公差、运动部件的行程、安装基准的尺寸都做了精准还原，可用于机床改造、部件维修、教学演示等多种场景的结构参考。
