基础内燃机曲柄活塞机构教学演示结构

　　这套结构针对动力机械入门教学场景搭建，核心还原了往复式内燃机最核心的能量转换逻辑，能让初学者快速建立曲柄连杆机构的运动认知，不用直接拆解复杂的量产整机，就能直观看到活塞往复运动如何转化为曲轴旋转输出的完整过程。从实际用途来看，这套结构既可以作为职业院校机械专业的运动学演示教具，也能作为刚接触动力结构设计的工程师做运动仿真的基础参照，帮助设计者快速验证活塞行程、曲轴偏心距、连杆长度三者的匹配关系，规避入门阶段容易出现的运动干涉、死点位置判断错误等问题。

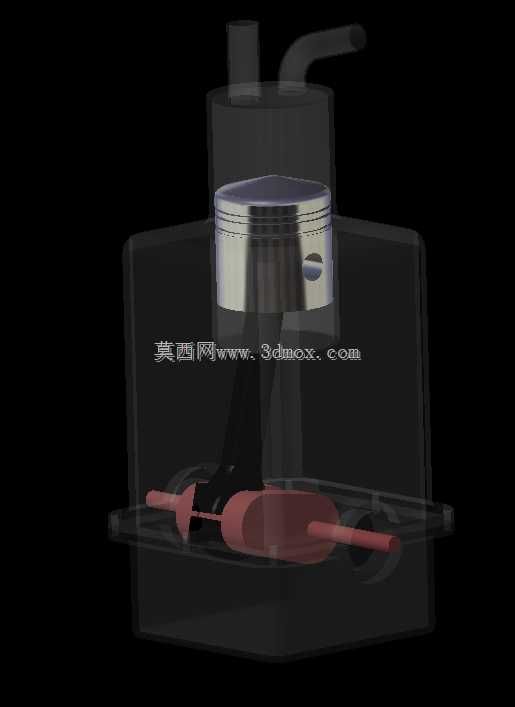

　　功能特性上，结构完整保留了内燃机核心运动副的配合关系：活塞与缸筒之间采用间隙配合设计，预留了实际工况下的热膨胀余量，运动过程中活塞销与连杆小头的转动副、连杆大头与曲轴曲柄销的转动副都保留了合理的配合公差，不会出现运动卡滞或者间隙过大导致的窜动问题。缸体部分做了半透明的可视化处理，能直接观察到内部活塞的上下运动轨迹、曲轴的回转状态，甚至可以清晰看到进气侧的流道接口位置，方便后续拓展配气机构的设计练习。

　　设计思路上完全遵循入门教学的轻量化原则，没有冗余的附属结构，所有零件都做了简化处理但保留核心装配关系：活塞顶部采用平顶设计，没有做量产发动机的燃烧室凹坑、气门避让槽等复杂特征，降低初学者的建模难度；曲轴采用整体式曲柄结构，省略了平衡块、正时齿轮安装位等非核心结构，重点突出曲柄偏心距与活塞行程的对应关系；连杆采用直杆式设计，大小头的轴孔同轴度、杆身截面尺寸都按照基础受力要求做了简化，方便初学者快速理解连杆的传力路径。

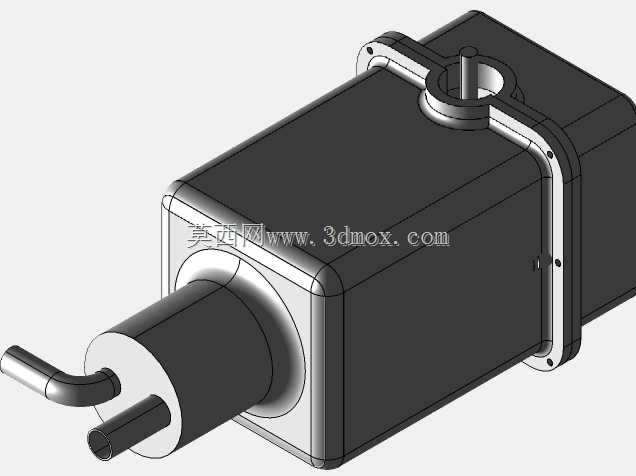

　　外形尺寸与安装边界方面，整套结构采用紧凑化布局，缸筒内径按照常规小排量单缸机的基础比例设定，活塞行程与缸径的比值取入门教学常用的1.1左右，既不会因为行程过长导致结构整体高度过高，也不会因为行程过短让运动特征不明显。安装基准面设置在曲轴箱的底部平面，预留了通用的安装孔位，可以直接固定在教学演示台或者仿真测试平台上，曲轴的输出端伸出曲轴箱侧壁，方便外接负载或者转速检测装置，拓展后续的动力输出测试练习。整套结构的运动逻辑完全符合实际内燃机的工作循环基础，做运动仿真时可以直接给曲轴添加旋转驱动，就能完整模拟活塞的往复运动过程，不需要额外添加复杂的约束关系，非常适合刚接触DMU运动仿真的学习者练习基础运动副的添加、运动干涉检查、行程参数测量等操作，能帮助学习者快速建立动力机构的空间运动认知，为后续设计复杂的多缸发动机、通用动力机械打下扎实的结构认知基础。
