内燃机传动用分体式连杆结构设计

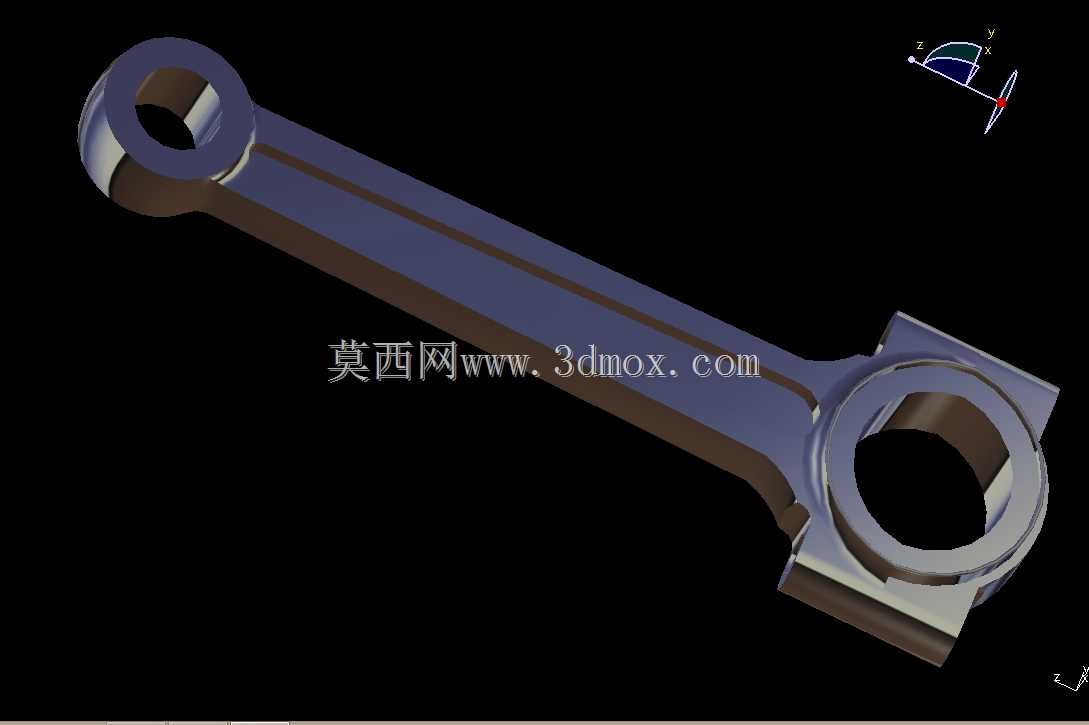

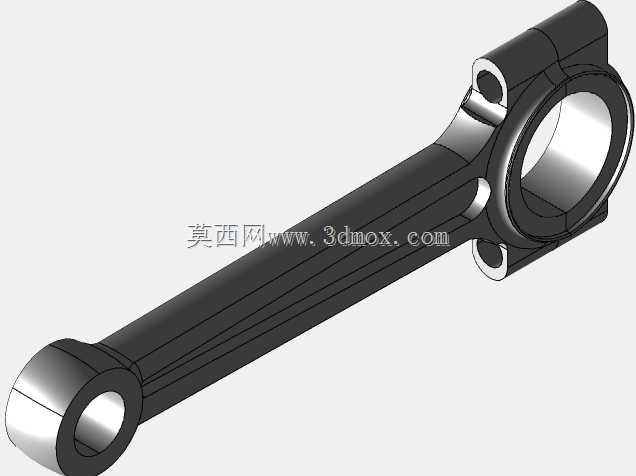

　　在往复式动力设备的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的运行可靠性、动力输出效率与服役寿命。这套连杆结构采用传统的分体式大头设计，小头端为整圆通孔结构，用于通过活塞销与活塞组件铰接，孔壁预留了足够的衬套压装余量，可适配不同壁厚的铜基或铝基耐磨衬套，满足不同爆压工况下的耐磨需求。杆身采用工字形截面构型，并非等径直杆设计，而是沿着大小头的载荷传递路径做渐变式截面过渡，靠近小头端的截面尺寸收窄，向大头端延伸时逐步加宽，这种变截面设计既能够在往复运动过程中降低自身惯性质量，又能保证在爆发冲程下承受交变拉压载荷、横向弯曲载荷时的结构刚度，避免杆身出现失稳变形。大头端采用斜切口剖分结构，

　　剖分面设计有定位止口，能够保证连杆盖与杆身装配时的同轴度，避免装配错位导致的轴瓦偏磨，剖分位置的螺栓孔采用铰制孔设计，配合高强度连杆螺栓实现紧固，可承受曲轴运转过程中产生的交变冲击载荷，防止连杆盖在高速往复运动中出现松脱。从安装边界来看，小头孔的内径尺寸适配常规中小排量内燃机的活塞销规格，大头孔的开合尺寸可满足对应曲轴曲柄销的装配需求，安装时需先将小头与活塞销组装完成，再将大头扣合在曲轴曲柄销上，按对角分次拧紧的工艺要求紧固连杆螺栓，保证轴瓦与曲柄销之间的配合间隙处于设计区间内，既不能间隙过大导致运转异响、油压泄漏，也不能间隙过小造成轴瓦烧蚀。在实际应用场景中，这类连杆广泛适配于通用小型汽油机、

　　单缸柴油机以及部分小型动力设备的动力单元，除了内燃机领域，也可经过尺寸调整后应用在往复式压缩机、柱塞泵等需要实现往复运动与旋转运动转换的设备中，承担动力传递的核心作用。设计过程中需要重点校核几个关键维度：首先是杆身的疲劳强度，由于连杆在运转过程中持续承受交变的拉压载荷，尤其是排气冲程上止点附近的惯性拉力、爆发冲程上止点附近的燃气压力，需要通过有限元分析对杆身的应力集中区域做圆角过渡优化，大小头与杆身衔接的位置均采用大圆弧过渡，避免应力集中导致的疲劳断裂；其次是大小头孔的形位公差控制，两孔的平行度、圆柱度直接影响活塞与曲轴的装配精度，若平行度超差会导致活塞在气缸内出现偏磨，引发拉缸、漏气等故障；再者是连杆的动平衡控制，

　　杆身与连杆盖的质量差需要控制在极小的公差范围内，同一台设备配套的多支连杆需要做质量分组，保证往复运动质量一致，降低整机运转时的振动水平。杆身表面设计有纵向的加强筋结构，沿着杆身的载荷传递方向布置，在不额外增加过多重量的前提下提升杆身的抗弯截面模量，应对活塞侧压力带来的弯曲载荷。大头端的轴瓦安装位预留了合适的过盈量，能够保证轴瓦压装后不会在孔内出现转动，同时轴瓦表面的油槽与杆身内部设计的润滑油道连通，可将曲轴油道输送来的压力润滑油引导至小头衬套位置，实现活塞销与衬套之间的持续润滑，降低运动副的磨损速率。在装配适配性上，这套连杆的结构尺寸可兼容多数同排量级别的通用动力机型，无需对缸体、曲轴、活塞做额外修改即可实现替换安装，检修时只需拆开连杆盖即可将连杆与活塞组件一同从气缸上端抽出，维护便利性较好。需要注意的是，这类承受交变冲击载荷的构件，在加工过程中需要对表面做喷丸强化处理，提升表面残余压应力，进一步增强疲劳强度，避免长期运转后在应力集中位置萌生裂纹。
