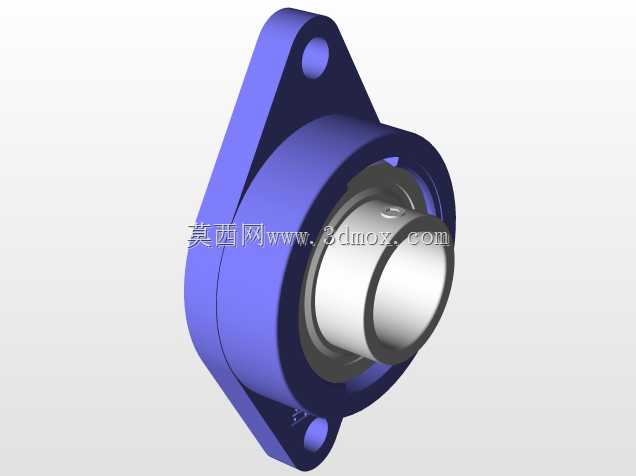

菱形法兰式带座外球面轴承单元结构

　　在轻工输送线、食品包装设备、小型农机传动端的布局里，这类菱形法兰带座轴承是出镜率极高的支撑部件，区别于立式座、方形座的安装适配性，两个安装孔的菱形结构能在狭窄的安装面完成固定，不需要预留方形座四个孔的排布空间，尤其适合壁板、型材侧面的轴端支撑场景。从实际使用场景来看，这类轴承单元常用来支撑光轴类传动件，比如皮带输送机的从动辊端、小型风机的叶轮轴端、包装设备的导辊支撑位，自带的外球面轴承内圈有顶丝结构，能直接锁紧在光轴上，不需要额外加工轴肩、配合键槽，现场装配时只需要将轴穿入内圈，拧紧顶丝就能完成轴与轴承的固定，对装配工人的技能要求低，也能缩短设备组装的工时。设计这类轴承座的时候，首先要考虑的是安装面的贴合度，

　　菱形法兰的安装基准面做了铣平处理，两个安装孔的中心距要匹配常用的型材安装孔距，同时法兰的厚度要满足螺栓锁紧时的强度要求，避免锁紧时法兰出现变形导致轴承内圈偏斜。轴承座的腔体部分要预留足够的润滑脂存储空间，外球面轴承的外圈是球面结构，和座体的凹球面配合，能自动补偿轴安装时的少量同轴度误差，哪怕现场安装时轴的中心线和座体孔中心线有小角度偏斜，轴承也能正常运转，不会出现卡滞、早期磨损的问题。从安装边界来看，这类轴承的轴向尺寸要匹配辊子的轴伸长度，法兰的外轮廓不能和周边的护板、传动轮产生干涉，两个安装孔的孔径要适配常用的内六角螺栓规格，穿装螺栓时要保证螺栓头能完全沉入安装面的沉孔，不会出现螺栓头凸起影响座体贴合的情况。实际选型时，

　　要先确认适配的轴径，再核对安装孔的中心距是否和设备壁板的预留孔位匹配，同时要考虑使用环境的载荷情况，轻载、中载的传动场景下，铸铁材质的座体能满足强度要求，如果是有冲击载荷的场景，还可以选用铸钢材质的座体提升抗冲击性能。轴承的密封结构是设计时不能忽略的部分，这类带座轴承通常自带双面密封，能阻挡粉尘、水汽进入轴承内部，在多粉尘的粮食加工车间、有少量喷淋的食品清洗设备上，密封结构能有效延长轴承的补脂周期，减少日常维护的工作量。建模的时候，要先确定轴承内圈的内径尺寸，再匹配外球面的曲率半径，座体的凹球面要和轴承外圈的球面保持一致的配合公差，不能出现过松导致轴承外圈在座体内窜动，也不能过紧导致球面调心功能失效。

　　法兰部分的两个安装耳要做圆角过渡，避免应力集中，在螺栓锁紧的位置要做局部加厚处理，防止长期受载后安装耳出现断裂。座体的注油孔位置要设置在方便操作的侧面，不用拆卸周边部件就能完成注脂维护，注油孔的通道要直通轴承的滚道位置，保证润滑脂能顺利到达滚动体接触区。这类轴承单元在实际运转时，要注意轴的径向载荷不能超过轴承的额定动载荷，顶丝的锁紧扭矩要符合规范，扭矩太小会导致轴和内圈打滑磨损轴面，扭矩太大会导致内圈变形影响轴承游隙。很多现场维护的常见问题，比如轴承早期异响、座体断裂，大多是安装时没有保证座体贴合面平整，或者轴的同轴度偏差超出了调心范围，还有的是顶丝没有做防松处理，设备运转时振动导致顶丝松脱，轴和内圈出现相对转动。在三维建模过程中，要把这些实际使用的边界条件考虑进去，比如安装面的平面度要求、螺栓的锁紧空间预留、调心角度的范围限制，不能只做外观的曲面造型，忽略了实际装配和使用的干涉问题。比如法兰背面和安装壁板贴合的区域，不能有凸起的分型线、浇口残留，要保证整个贴合面的平面度在公差范围内，不然锁紧螺栓后座体会出现倾斜，轴承的受力方向偏移，会大幅缩短使用寿命。另外，轴承内圈伸出座体的长度要匹配轴上的定位件尺寸，比如有的场景会在轴上加装挡圈、传动轮，要预留足够的轴向空间，避免传动轮和座体端面产生摩擦。
