工业传动用40B18齿链轮结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:691560
  • 工业传动用40B18齿链轮结构设计
  • 工业传动用40B18齿链轮结构设计

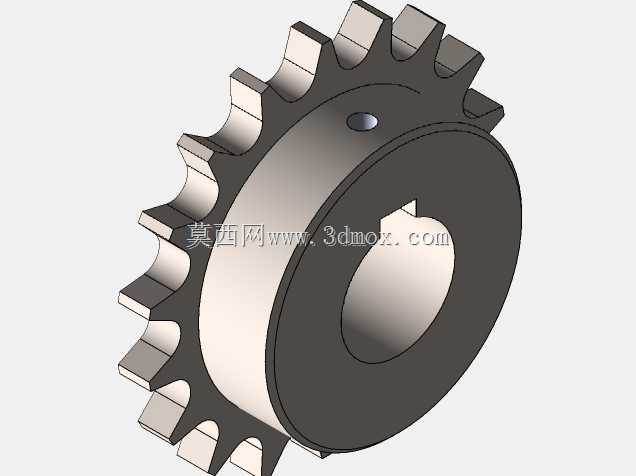

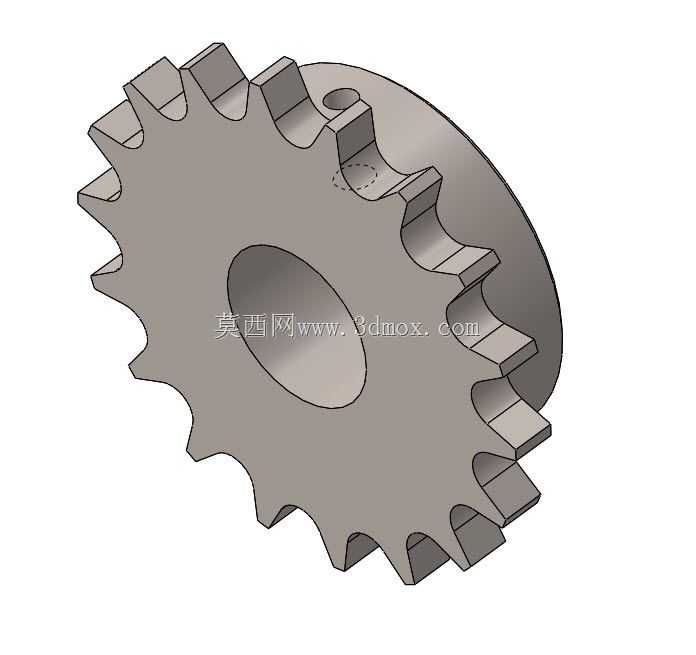

  在各类链传动工况场景中,链轮是直接与链条啮合传递动力的核心执行零件,这款18齿的40B规格链轮,主要适配ANSI 40号标准滚子链,常见于轻工输送线、小型动力传输单元、自动化设备进给机构这类对传动精度、运行平稳性有明确要求的场景。不同于齿轮的啮合传动逻辑,链轮依靠齿槽与链条滚子的嵌合实现动力传递,设计过程中首先要匹配对应链条的节距、滚子外径参数,避免出现跳齿、卡滞、啮合冲击过大的问题。从结构上看,这款链轮采用单排齿设计,轮毂部分做了加厚处理,中心设置通孔用于穿装传动轴,轮毂端面预留的定位小孔,可配合紧定螺钉实现链轮与轴的周向固定,防止传动过程中出现轴向窜动与周向打滑。齿形设计上采用了标准的三圆弧一直线齿廓,

  这种齿廓在啮合时能让滚子顺利进入和退出齿槽,有效降低啮合过程中的接触应力,减少齿面磨损,即使在安装存在少量同轴度误差的情况下,也能保持较好的啮合状态,不会出现明显的传动卡滞。在实际选型应用中,首先要确认安装边界:链轮的齿顶圆、根圆尺寸决定了传动机构的最小避让空间,轮毂的外径与厚度尺寸要匹配安装位的轴系布局,中心通孔的直径要适配对应直径的传动轴,预留的紧定螺钉孔位置要避开轴上的键槽、台阶等结构,保证锁紧可靠。设计建模过程中,齿形的参数化生成是核心环节,需要先根据链条参数计算出齿沟圆弧半径、齿沟角、齿顶圆弧半径等关键参数,通过阵列生成全部18个轮齿后,再对轮毂与轮辐的过渡位置做圆角处理,减少应力集中——毕竟链轮在传动过程中,

  齿根位置会承受周期性的交变载荷,过渡位置的圆角处理能有效提升零件的疲劳强度,避免长期运行出现齿根断裂的问题。在输送线场景应用时,这类链轮通常成对使用,一端作为主动轮连接减速电机输出轴,另一端作为从动轮搭配张紧机构使用,18齿的齿数选择属于兼顾传动平稳性与结构尺寸的折中方案:齿数过少会导致传动过程中动载荷增大,链条与轮齿的冲击磨损加快;齿数过多则会在相同节距下增大链轮整体外径,挤占设备内部的安装空间,同时在链条出现磨损伸长后更容易发生跳齿脱链的问题。这款链轮的轮体部分采用等厚轮辐设计,没有做额外的减重孔,适合中等载荷的传动工况,既保证了轮体的整体刚性,也不会因为结构过于复杂提升加工难度,不管是采用45号钢调质后铣齿加工,

  还是采用粉末冶金工艺批量成型,都能获得稳定的成品精度。安装调试过程中,需要保证两配对链轮的端面共面度,避免出现偏斜,否则会加剧链条与轮齿侧面的磨损,甚至导致链条脱轨;同时中心距的调整要预留合适的张紧量,保证链条的松边有合理的垂度,避免张紧过大会增大轴承受力,张紧过松出现传动抖动。从建模细节来看,轮齿的端面做了微小的倒角处理,既可以去除加工过程中产生的锐边毛刺,也能在链条啮合时起到导向作用,让滚子更顺畅地滑入齿槽;轮毂的端面与中心孔保持垂直,保证安装后链轮的端面跳动量控制在允许范围内,减少高速运转时的动不平衡量。在一些低速重载的特殊场景下,这类链轮还可以对齿面做高频淬火处理,提升齿面的硬度与耐磨性,延长零件的使用寿命,但建模阶段不需要额外体现热处理层结构,只需要保证结构尺寸符合加工与装配要求即可。对于结构设计从业者来说,这类标准链轮的建模不需要从零开始绘制齿形,可以通过参数化公式驱动生成齿廓曲线,再通过拉伸、阵列、切除等基础特征完成整体建模,重点需要核对的是安装尺寸的匹配度:中心孔的公差要根据轴的配合要求选择,紧定螺钉孔的规格要匹配对应规格的紧定螺钉,齿顶圆的尺寸公差要控制在合理范围,避免加工后出现与链条啮合不畅的问题。
