立式带座外球面轴承单元结构设计

　　在各类输送线、轻工机械、中小型风机、农用设备的传动系统布局中，这类立式带座外球面轴承单元是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿一定范围内的轴安装同轴度误差，降低现场安装的调试难度。不同于分体式轴承座需要自行配对轴承、密封件、端盖的繁琐流程，这类集成式单元在出厂时已经完成了轴承与座体的配合校验，现场安装时只需要将座体通过底座安装孔固定在设备机架上，再将轴穿入轴承内圈的锁紧位置即可完成装配，能大幅缩短设备组装的工时，也减少了因现场装配不当导致的轴承早期失效风险。

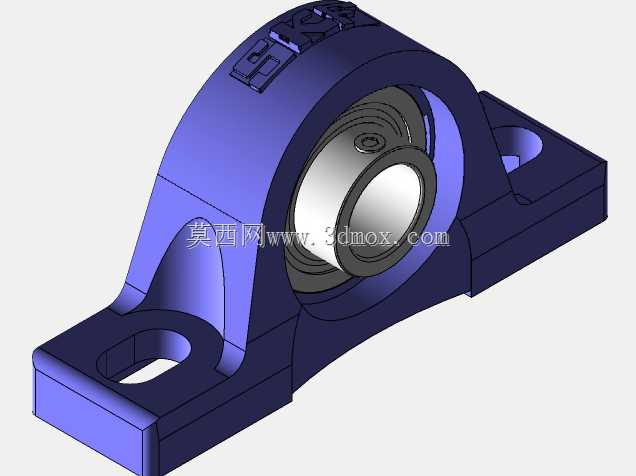

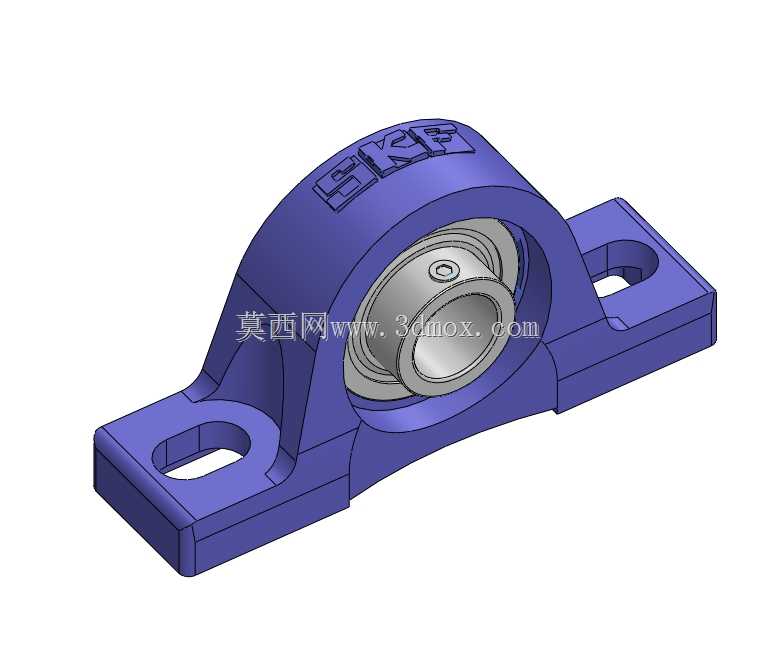

　　从结构设计逻辑来看，该类轴承座采用铸铁一体铸造成型的底座结构，两个对称布置的长条形安装孔是特意设计的可调结构，允许安装时在一定范围内调整座体的轴向位置，抵消机架加工时的孔位误差，也方便后期维护时调整轴系的张紧度，比如在皮带输送线的从动端支撑场景中，就可以通过松开安装螺栓调整轴承座位置，实现皮带张紧度的快速调节，不需要额外设计张紧机构。座体的承窝部分采用球面配合结构，和外球面轴承的外球面形成自动调心的配合副，当轴出现轻微挠曲、或者两端轴承座安装存在少量角度偏差时，轴承可以随轴的偏转自动调整角度，避免轴承内部滚道承受额外的附加力矩，有效延长轴承的使用寿命，这一点在长轴传动、机架刚性一般的轻型设备场景中优势格外明显。

　　轴承部分采用双列密封结构，内置的润滑脂在出厂时已经完成预填充，外侧的接触式橡胶密封圈可以阻挡外界的粉尘、水汽、碎屑进入轴承滚道，同时防止内部润滑脂泄漏，在多粉尘的粮食加工、建材输送、户外农机等工况下，不需要频繁补充润滑脂就能维持较长的维护周期，降低设备的运维成本。内圈的锁紧结构采用顶丝锁紧设计，安装时只需要拧紧内圈上的两个紧定螺钉，就能将轴承内圈和转轴牢牢固定，不需要额外设计轴肩、锁紧螺母等轴向定位结构，进一步简化了轴系的加工要求，普通光轴就能直接装配使用，降低了配套轴件的加工成本。

　　从安装边界尺寸来看，这类立式座的底座平面度有明确的公差要求，安装时需要保证机架的安装面平整，避免座体紧固后出现变形导致承窝球面卡滞，失去调心能力。两个安装孔的中心距、安装孔的宽度尺寸适配常用的螺栓规格，选型时只需要匹配对应的轴径尺寸，就能直接替换同规格的同类产品，互换性较强。座体的中心高是选型时的核心参数之一，直接决定了轴系的安装高度，在设计设备机架时需要提前核算中心高尺寸，避免出现轴系和其他部件干涉的问题。轴承内圈的宽度、顶丝的位置也需要和轴上的锁紧位置匹配，保证锁紧后轴的轴向定位可靠，不会出现运行过程中轴窜动的问题。

　　在实际应用中，这类轴承单元不适合承受较大的轴向载荷，主要承载方向为垂直于安装底座的径向载荷，在有较大轴向冲击的工况下需要额外搭配轴向定位结构使用。日常维护时只需要定期通过座体上预留的注油嘴补充适配的润滑脂，检查紧定螺钉是否松动、密封圈是否破损即可，相比开式轴承加分体座的组合，维护难度大幅降低，也是其在中小型通用设备中被广泛应用的核心原因。建模过程中需要重点关注承窝球面的尺寸公差、安装孔的位置度、底座的平面度要求，这些尺寸直接影响成品的装配性能和实际使用寿命，球面的配合间隙需要控制在合理范围内，间隙过大会导致支撑刚性不足，间隙过小则会导致调心功能失效，无法补偿安装误差。
