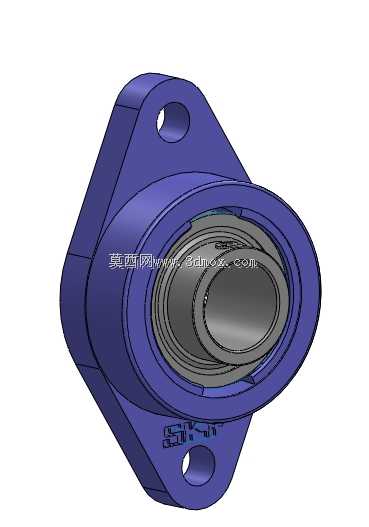

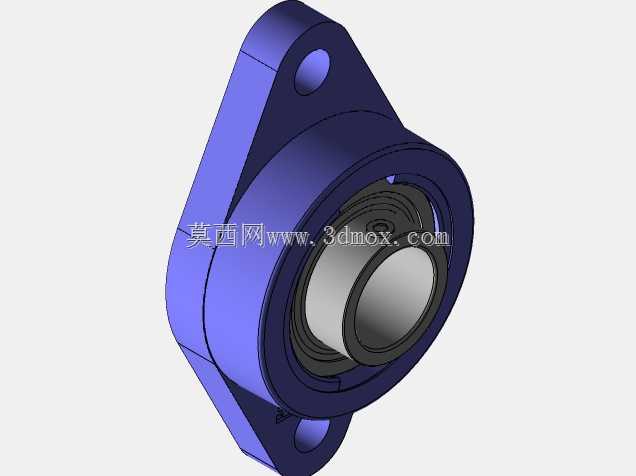

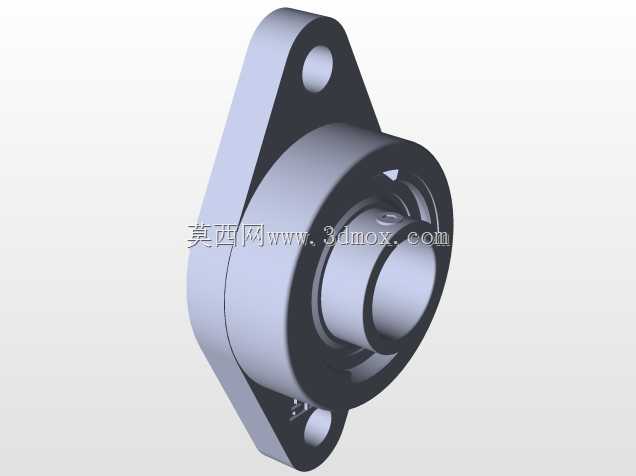

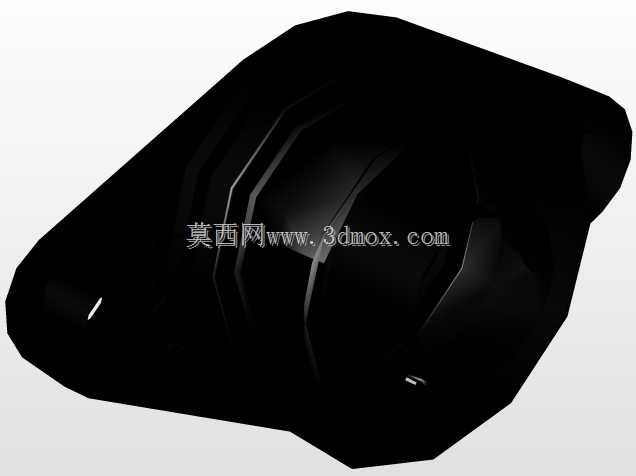

菱形法兰带座外球面轴承单元结构

　　这款菱形法兰式带座外球面轴承单元，在轻工输送线、小型食品加工设备、纺织机械的从动辊筒支承场景中应用十分普遍，区别于立式座需要依托安装面侧边定位的形式，两孔菱形法兰的结构可以直接贴装在设备的侧壁板、型材框架的立面安装位上，不需要额外加工定位止口，安装时仅需要在对应安装面上加工两个对应孔距的通孔，穿入螺栓锁紧即可完成轴承座的固定，对于框架类设备的辊筒排布来说，能大幅压缩安装空间，避免立式座突出安装面占用的额外结构尺寸。从功能特性上看，内置的外球面轴承外圈与座体的内球面为配合面，具备一定的自调心能力，当安装面存在少量平面度误差、或者辊筒轴在受载后出现小幅挠曲变形时，轴承可以随轴的偏摆自动调整角度，不会出现卡滞、额外附加载荷的情况，

　　能有效延长轴承的实际使用寿命，适配长径比偏大的轻载辊筒使用场景。设计这款结构的时候，首先要确认的是轴承内孔与适配轴径的配合公差，这类带座轴承通常采用间隙配合的公差带，方便现场安装时直接将轴穿入内圈，通过内圈上的顶丝锁紧在轴上，不需要额外加工轴肩、挡圈等轴向定位结构，大幅降低现场装配的工作量。座体的法兰部分做了切边菱形设计，相比圆形法兰座，两个安装耳的位置刚好对应轴承载荷的主要承载方向，在保证安装强度的前提下，尽可能削减了座体的整体重量，同时两个安装孔的中心距需要严格匹配常用的工业铝型材孔距、钣金壁板的通用安装尺寸，保证选型替换时不需要重新加工安装孔。座体的内球面加工精度是整个部件的核心，球面的轮廓度、

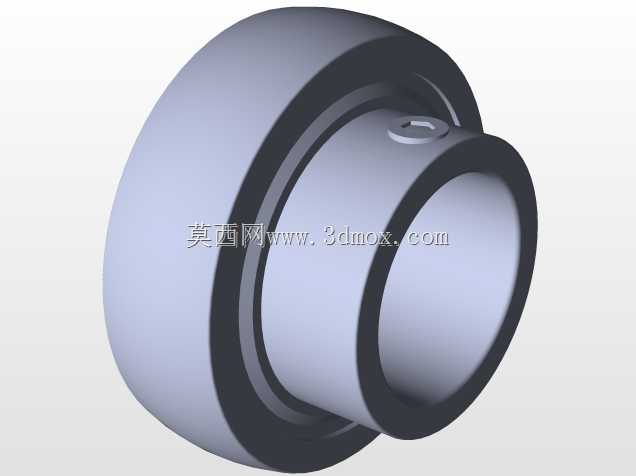

　　表面粗糙度直接影响轴承的调心灵活性，加工时需要采用专用的球面镗刀一次成型，避免接刀痕导致轴承外圈在座内出现卡滞，同时球面的尺寸公差要和外球面轴承的外圈公差做适配，保证过盈量处于合理区间，既不会因为过盈太小导致轴承外圈在座内打滑，也不会因为过盈太大导致轴承游隙被压缩，出现转动卡滞的问题。安装边界方面，这款轴承座的轴向总厚度要控制在适配的安装空间内，法兰面到轴承内圈端面的突出尺寸要预留出轴端锁紧、密封件安装的空间，两个安装孔的沉头深度要匹配常用内六角螺栓的头部高度，保证螺栓锁紧后头部不会突出法兰面，避免和周边的运动部件发生干涉。轴承外圈的密封结构采用内置的双唇式密封，能阻挡日常工况下的粉尘、少量飞溅的液体进入轴承内部，适配多尘、

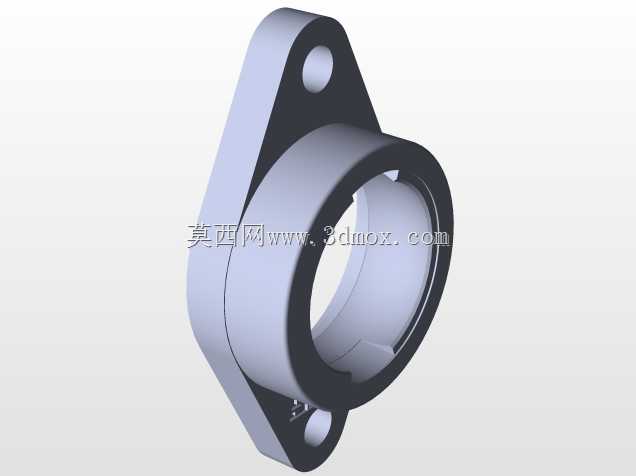

　　有少量喷淋的生产场景，不需要额外加装外置密封结构，减少整机的零件数量。在实际选型应用中，这类轴承单元通常用在转速不超过300rpm、径向载荷为主的轻载传动场景，比如皮带输送机的托辊、小型传送带的从动辊、包装设备的导辊支承，安装时要注意两个安装螺栓的锁紧力矩要均匀，避免座体因为单侧受力出现变形，导致内球面和轴承外圈的配合出现异常。建模过程中，需要重点还原内球面和轴承外圈的配合关系，法兰安装耳的过渡圆角要做合理设计，避免应力集中在安装孔和座体主体的连接位置，因为实际使用过程中，安装耳的位置是承受螺栓锁紧力和轴承径向载荷的复合受力位置，过小的圆角会导致应力集中，长期受载下容易出现开裂问题。座体的材质通常采用铸铁铸造后做喷漆处理，建模时要预留出铸造拔模斜度，所有的边角位置都要做铸造圆角处理，符合铸造工艺的生产要求，避免出现尖角导致铸造时出现充型不良、应力集中的问题。
