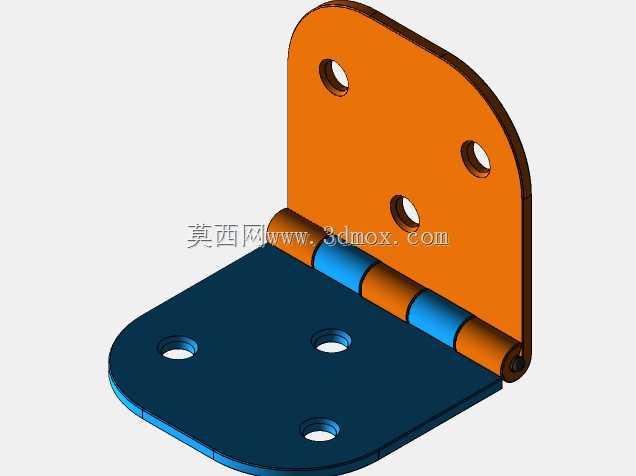

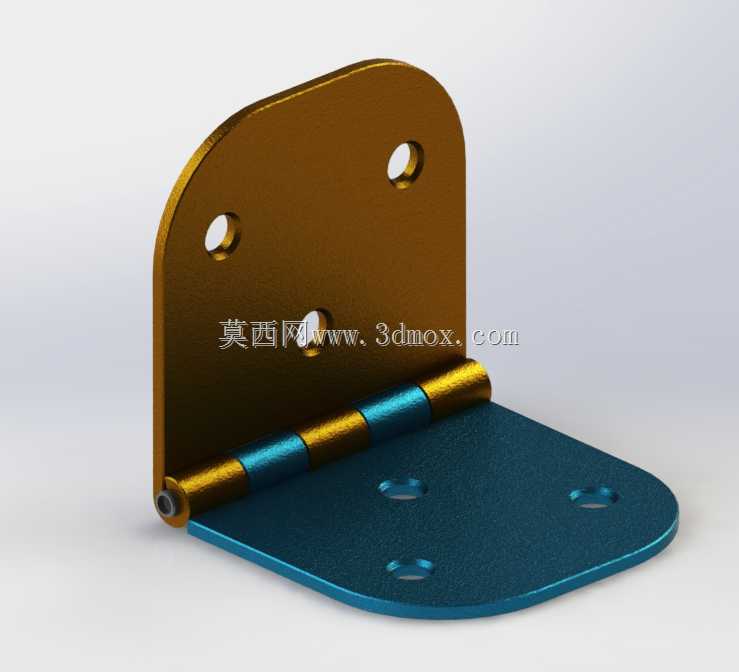

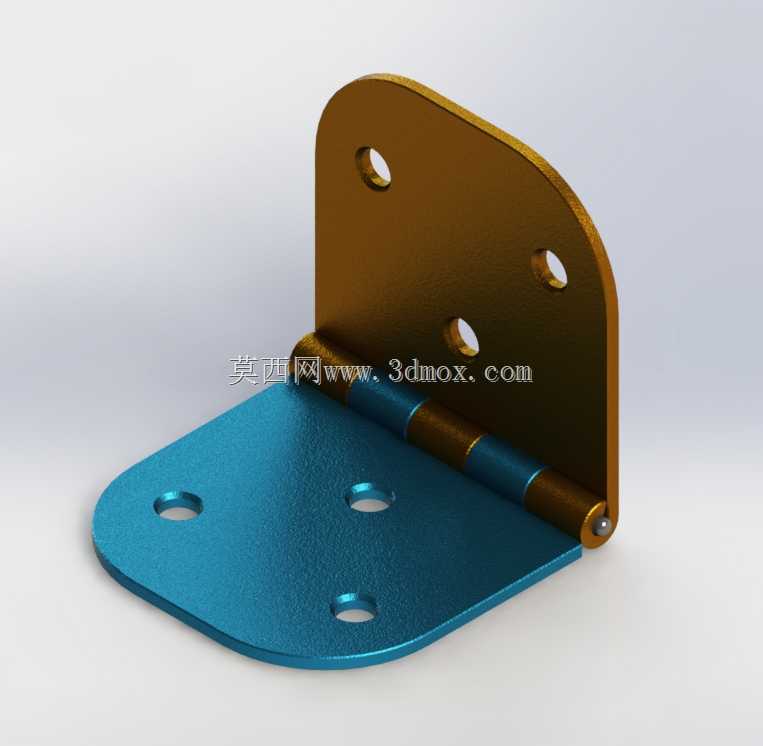

带销匹配铰接结构的双色合页金属板件

　　日常做设备防护门、小型机柜翻盖、轻型工装挡板的铰接结构时，很多新手容易直接套用标准合页，忽略安装面的贴合度与铰接同轴度的匹配问题，这套带销匹配结构的双色金属铰接板，就是针对这类安装场景做的适配化设计。先看实际使用场景，这类铰接件多用于需要频繁开合、安装面为平整钣金面的部位，比如小型检测设备的侧开检修门、桌面工装的翻转定位挡板、电气控制箱的上翻盖，相比市售标准合页，它的两块板件安装面做了全平面铣平处理，没有标准合页页片卷边带来的安装凸起，贴装时不需要在安装基材上额外铣沉槽，直接用紧固件穿过板上的预留孔就能完成固定，对薄钣金、亚克力板这类没法做沉槽加工的基材十分友好。再看功能特性，两块金属板通过中间的销轴实现铰接，

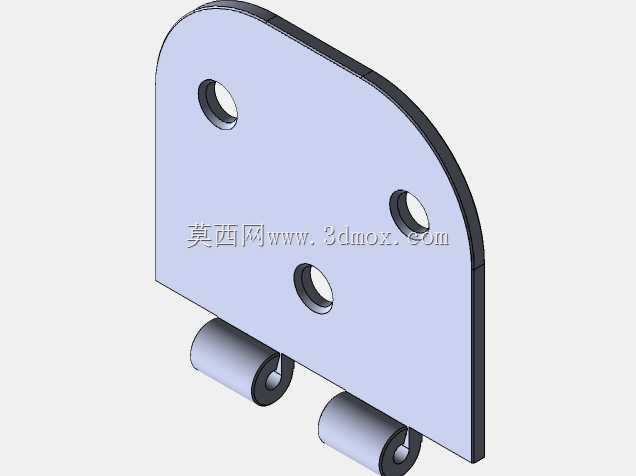

　　销轴与板件的铰接孔采用H7/g6的间隙配合，既保证开合时转动顺畅无卡滞，又把径向晃动量控制在0.02mm以内，避免开合过程中出现门板错位、密封边压合不严的问题；销轴两端做了铆压封边处理，不需要额外加装卡簧或者挡圈，装配时直接压入即可，减少了装配环节的零件数量，也避免了长期开合后挡圈脱落导致销轴窜出的故障。设计思路上，两块板件都做了圆角过渡处理，所有安装孔的孔口都做了0.5mm的倒角，既避免安装时锐边划伤操作人员，也能在紧固件锁紧时引导螺丝顺畅入孔，不会出现孔口毛刺垫起导致板件安装不平整的问题；板件上的安装孔位置做了对称排布，单块板上设置三个安装孔，呈三角分布，相比两孔安装的合页，能有效避免长期开合后板件绕安装螺丝转动的松动问题，

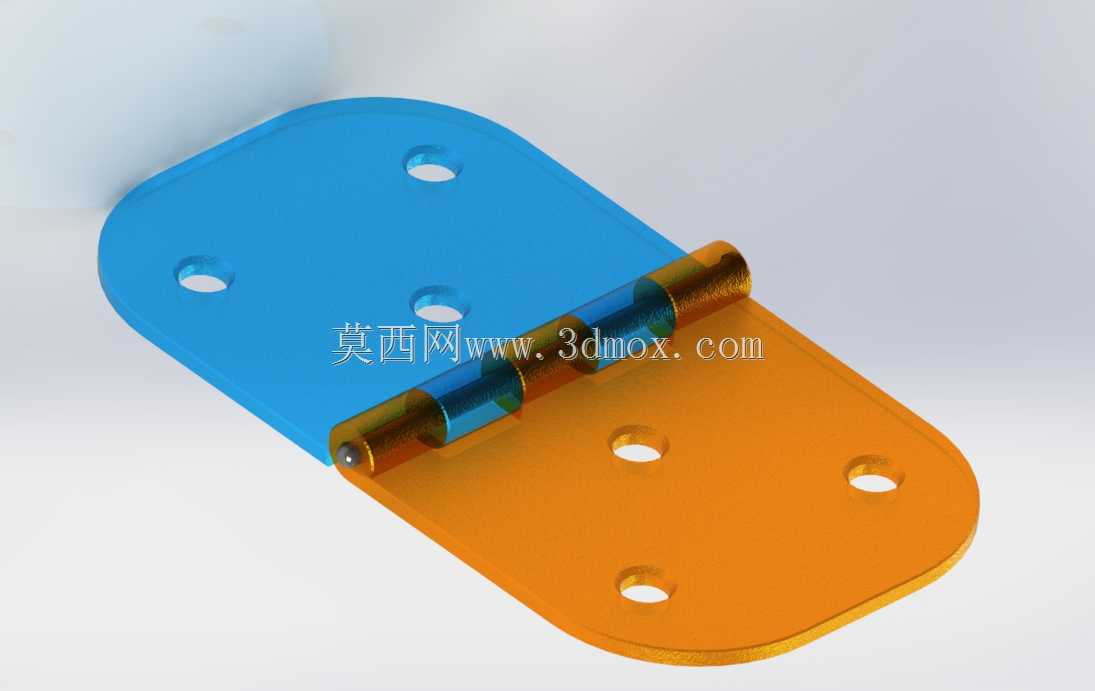

　　固定后的抗扭强度提升40%以上。安装边界方面，单块板件的长度方向尺寸为80mm，宽度方向为50mm，板厚2mm，中间铰接销轴的直径为6mm，铰接后两块板的开合角度范围为0到180度，完全展开时两块板的总长度为154mm，销轴两端突出板件侧面的长度各为1mm，安装时需要在两块板的铰接侧预留至少2mm的避让间隙，避免开合时板件边缘与安装基材发生剐蹭；安装孔的直径为5.2mm，适配M5的盘头螺丝或者沉头螺丝，孔位距离板件边缘的最小距离为8mm，满足钣金件安装孔的边距强度要求，不会因为锁附力过大导致板件边缘开裂。做三维建模时，这套结构的重点在于铰接配合的约束设置，要先固定其中一块板件作为基准，再通过同轴约束、轴向端面约束限定销轴的位置，

　　最后给另一块板添加铰接转动自由度，模拟开合过程时要注意检查两块板在0度闭合状态下的贴合面间隙，保证闭合时间隙均匀，不会出现局部顶死的情况；另外板件的圆角半径统一设置为R10，和板件宽度比例协调，既满足工艺上的折弯或者冲压圆角要求，外观上也不会显得过于突兀。实际选型时，如果是用于有防腐要求的场景，可以直接把板件材质换成304不锈钢，销轴同样采用不锈钢材质，配合间隙不需要调整就能直接适配；如果是用于轻量化的非金属安装场景，也可以把板件材质换成6061铝合金做阳极氧化处理，重量能降低三分之二，同时铰接强度依然能满足轻型翻盖的使用需求。很多人做铰接结构时容易忽略销轴的轴向定位，要么留的窜动间隙太大导致开合异响，要么定位过死导致转动卡滞，这套结构的销轴铆压量控制在0.3mm，既能把销轴牢牢固定在其中一块板的铰接孔内，另一块板的铰接孔又能自由转动，长期使用的磨损量也控制在合理范围内，经过上万次开合测试后，径向晃动量依然不会超过0.05mm，完全能满足工业设备、民用五金类产品的铰接使用需求。
