SolidWorks高级配合路径槽宽限位演示机构

　　这套演示机构的核心作用是直观呈现机械装配中多类高级配合的实际约束逻辑，在非标自动化设备的滑动导向模块、工装夹具的行程限位结构、小型手动操作机构的联动设计中，这类配合逻辑的应用覆盖率极高。很多刚接触三维结构设计的从业者，容易在多约束叠加的装配场景下出现配合冲突、行程过定义、运动干涉的问题，这套机构通过极简的两个核心零件，把路径匹配、宽度匹配、线性有限距离约束、槽腔配合这四类高频使用的高级配合逻辑整合到同一套演示载体上，不需要复杂的零件阵列或者多组件联动，就能清晰看到每类配合在装配后对零件自由度的限制效果。

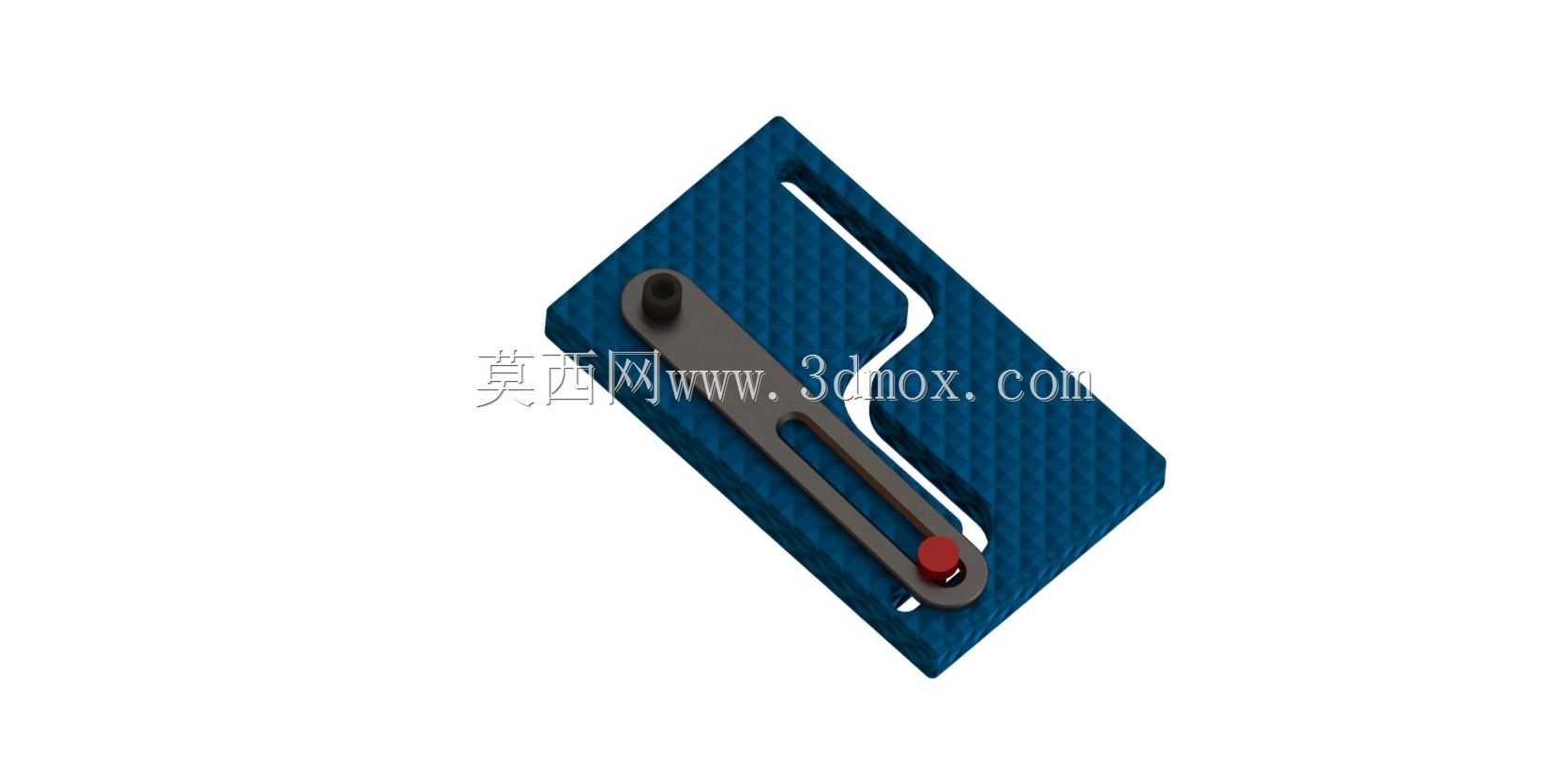

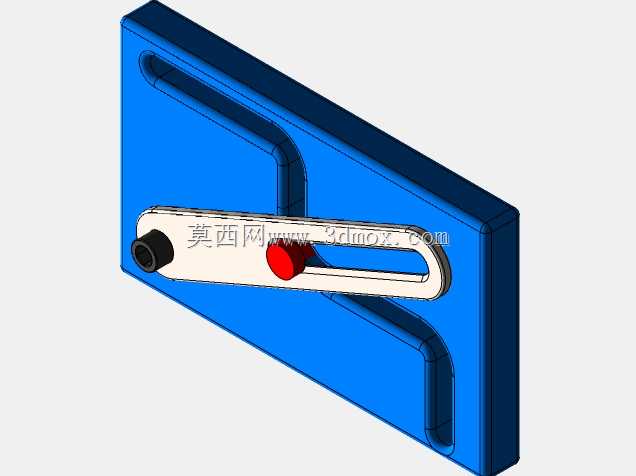

　　从结构组成来看，整套机构分为基座与滑动拨杆两个核心部分，基座主体采用带防滑纹理的平板结构，表面开设的S形导向槽是路径匹配的核心载体，槽腔的宽度尺寸全程保持一致，侧壁的平行度公差控制在IT7级，既能够保证拨杆端部的滑动销在槽内顺畅移动，不会出现卡滞或者旷量过大的问题，同时槽体的两个端点位置做了R角过渡，避免滑动销在行程端点出现硬接触撞击。基座上的平直安装面是宽度匹配的基准面，两个平行的侧边间距与拨杆的安装卡槽宽度做基孔制间隙配合，单边间隙控制在0.02mm到0.05mm之间，既能够约束拨杆在垂直于滑动方向的窜动，又不会因为间隙过小导致滑动阻力过大。

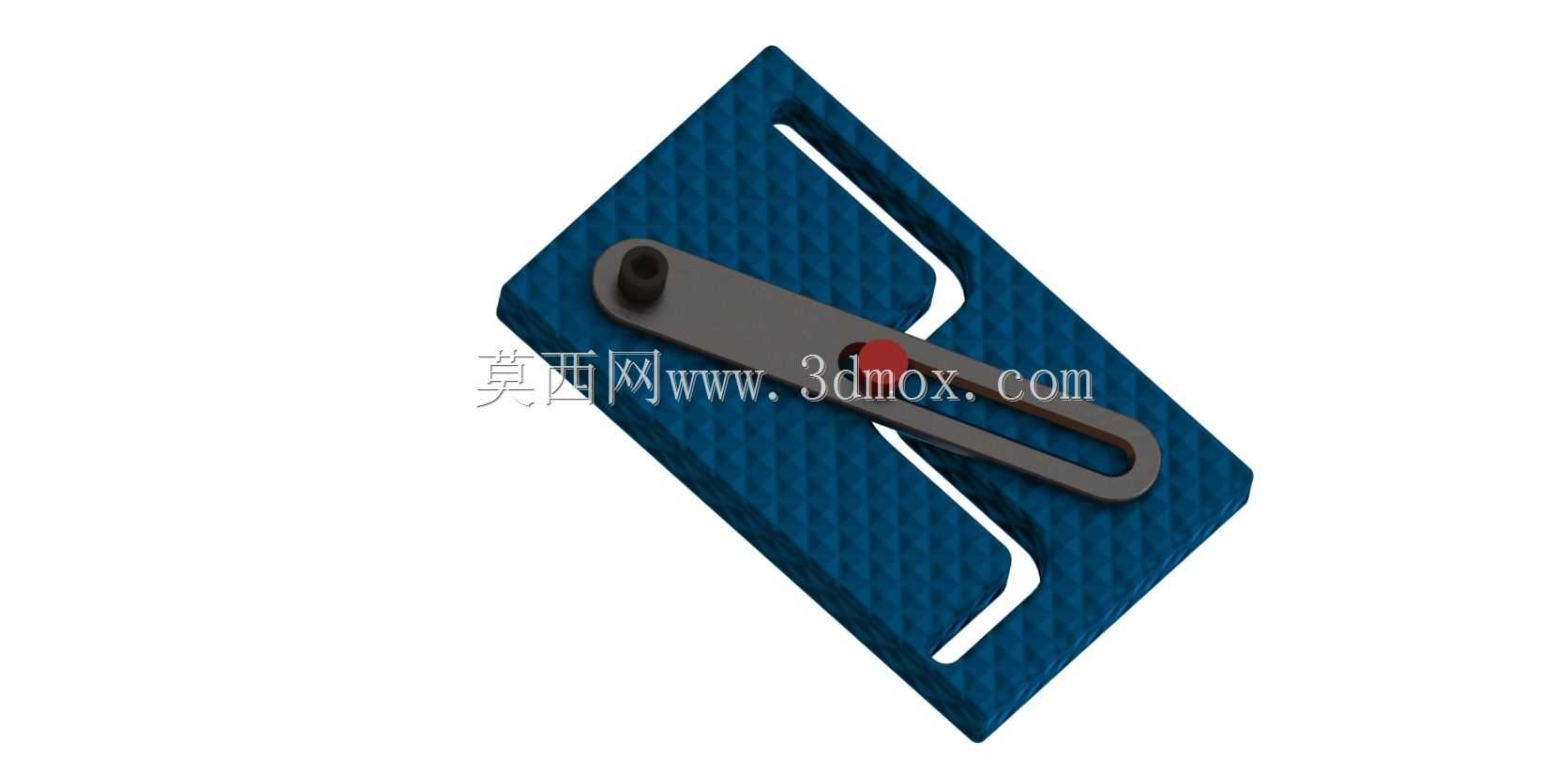

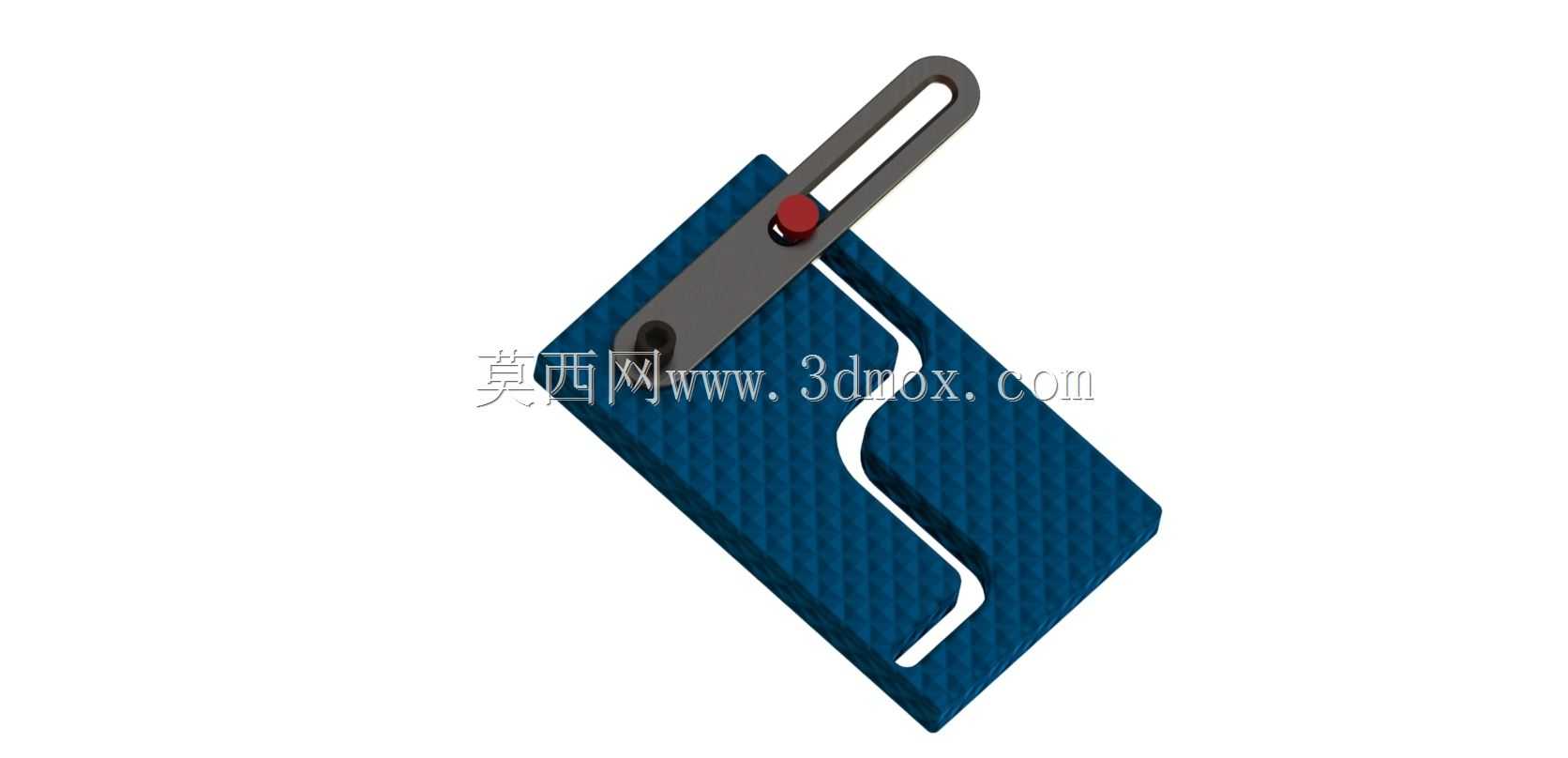

　　滑动拨杆采用长条形平板结构，一端通过铰接销与基座形成转动副，另一端的红色限位销同时嵌入基座的S形导向槽内，这个位置同时叠加了路径匹配与线性限距的约束：路径匹配约束会强制限位销的中心始终沿着S形槽的中心轨迹移动，不会出现脱离槽腔的情况；线性有限距离约束则会限制拨杆绕铰接点转动的角度范围，当拨杆转动到两个极限位置时，限位销刚好抵到S形槽的两个端点，不需要额外添加硬限位块就能实现行程的精准控制。槽配合的约束则应用在拨杆与基座平直段的接触位置，通过两个平行面的宽度匹配，让拨杆在滑动过程中始终保持与基座基准面的平行度，不会出现偏斜卡滞的问题。

　　从安装边界来看，整套机构的整体外轮廓尺寸控制在120mm×80mm×15mm范围内，不需要额外的安装固定孔位，既可以作为教学演示的独立载体，也可以直接嵌入到小型手动工装的操作模块中作为行程导向结构使用。在实际工业场景中，这类配合逻辑常被应用在小型夹具的快速锁紧机构、设备检修门的联动限位结构、手动操作工位的档位切换机构上：比如生产线旁的手动工件定位夹具，就可以通过同款的S形槽路径配合，实现拨杆转动过程中自动完成工件的压紧与松开动作，不需要额外添加弹簧或者锁紧件，依靠槽体的轨迹形状就能在行程端点形成自锁角度，保证压紧状态下不会松脱。

　　设计过程中需要重点关注几个公差匹配的细节：首先是导向槽的宽度与滑动销的直径配合，间隙过大会导致拨杆晃动，影响定位精度，间隙过小则会在滑动过程中出现卡顿，尤其是S形槽的圆弧段，加工时的轮廓度误差会直接影响滑动的顺畅度，三维建模阶段需要提前对槽体的轨迹线做曲率连续性检查，避免出现拐点导致滑动销运动时出现冲击。其次是宽度匹配的两个基准面的平面度要求，如果两个面出现平行度误差，拨杆在滑动过程中会出现单边摩擦，长期使用会出现磨损旷量，建模时需要把配合面的形位公差要求标注在工程图的对应位置，给后续加工提供明确的精度参考。另外线性限距的行程设置需要结合实际操作的转动角度来调整，避免出现行程过大导致操作费力，或者行程过小导致功能无法实现的问题，建模阶段可以通过软件的运动仿真模块模拟整个转动行程，检查是否存在干涉点，提前调整槽体的轨迹形状与铰接点的位置，保证整个运动过程顺滑无卡滞。

　　很多工程师在做这类滑动配合结构时，容易只添加基础的重合、同轴心配合，忽略高级配合的约束作用，导致装配体在运动仿真时出现自由度冗余，零件可以随意拖动，无法模拟真实的运动效果。这套演示机构把四类高频高级配合整合到极简的结构中，能够帮助设计人员快速理解每类配合的约束逻辑，在后续的实际项目设计中，可以根据不同的功能需求灵活组合这些配合方式，比如在需要多档位定位的滑动结构中，可以在路径槽上增加几个平直的定位段，配合线性限距约束实现档位的停顿感；在需要双向锁紧的结构中，可以调整槽体的轨迹角度，利用死点位置实现自动锁紧，不需要额外添加锁紧元件。整套结构没有复杂的曲面或者特殊加工要求，普通的铣削加工就能完成所有零件的制作，加工成本低，装配难度小，既可以作为设计人员的配合练习案例，也可以直接改造后应用到实际的工业设备结构中。
