可编辑伸缩式排气卷曲波纹管结构

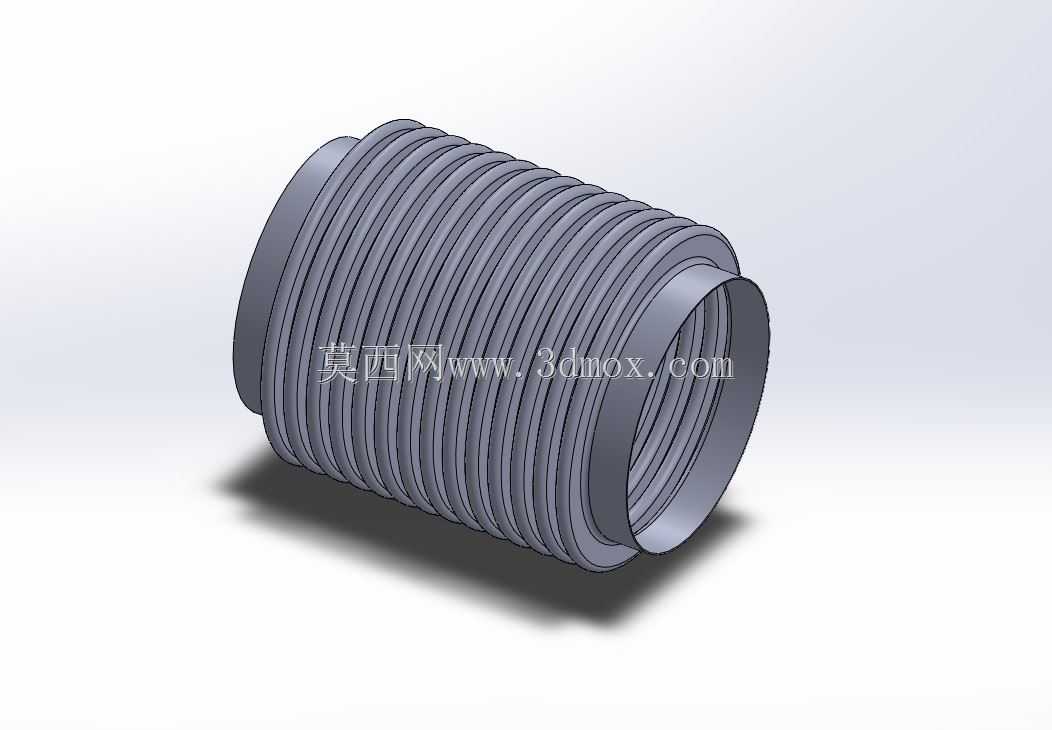

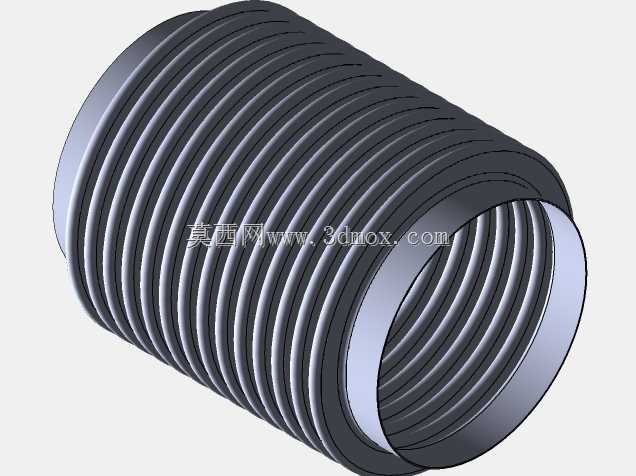

　　在各类需要柔性导排废气的管路系统中，这类卷曲结构的排气波纹管是解决硬管对接错位、吸收管路振动、补偿热胀冷缩位移的核心配件，常见于小型内燃机排气段、工业设备通风排气支路、试验台架气路连接等场景，相比刚性金属管，它能在一定角度和轴向范围内自由调整形态，避免管路因设备运行振动出现焊缝开裂、接口松脱的问题。从结构设计来看，这款波纹管采用连续环形卷曲波纹结构，整体为等径圆筒形态，两端预留平直的对接段，可直接套接在对应外径的硬管接头上，配合卡箍即可完成密封固定，不需要额外加工法兰或者焊接接口，现场安装效率更高。波纹段的卷曲弧度经过参数化设置，每一圈波纹的凸起高度、间距都保持一致，既保证了管壁在轴向拉伸、径向弯曲时的形变均匀性，

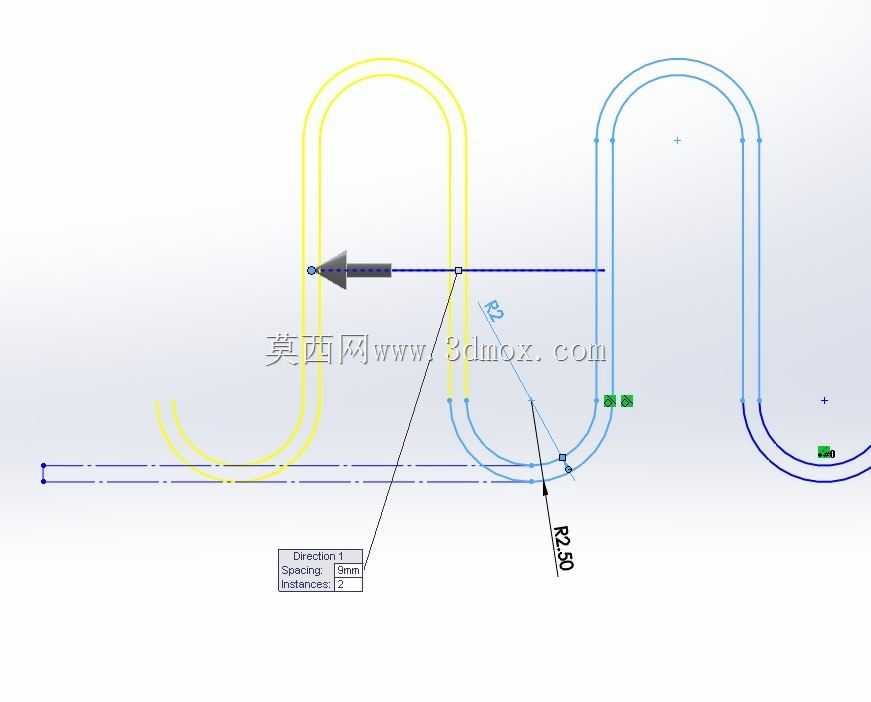

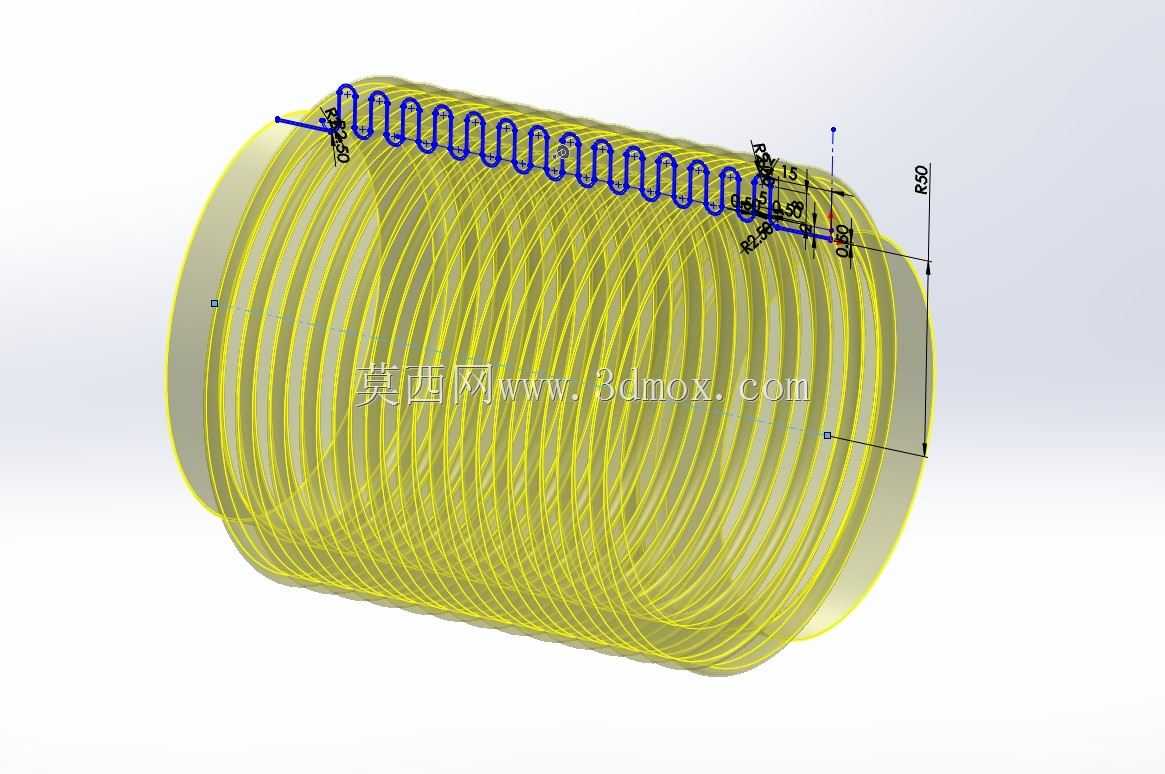

　　不会出现局部应力集中导致的疲劳破损，也让管路在弯曲状态下仍能保持足够的通流截面积，不会因为弯折造成排气阻力陡增。设计时采用线性草图关联的建模逻辑，整个波纹段的长度可以通过调整草图阵列参数直接修改，不需要重新绘制单圈波纹轮廓，工程师在适配不同安装间距的管路场景时，只需要修改对应参数就能快速生成对应长度的模型，大幅缩短不同规格产品的改型设计周期。从安装边界来看，两端平直段的长度满足常规卡箍的安装宽度要求，弯曲时的最小转弯半径由波纹的卷曲尺寸决定，在最小转弯半径下管路不会出现折瘪、内壁贴合堵死的情况，轴向伸缩范围覆盖同规格硬管热胀冷缩的最大位移量，能抵消设备运行时发动机、泵体等振源传递到管路的高频振动，减少振动向相邻管路部件的传递，

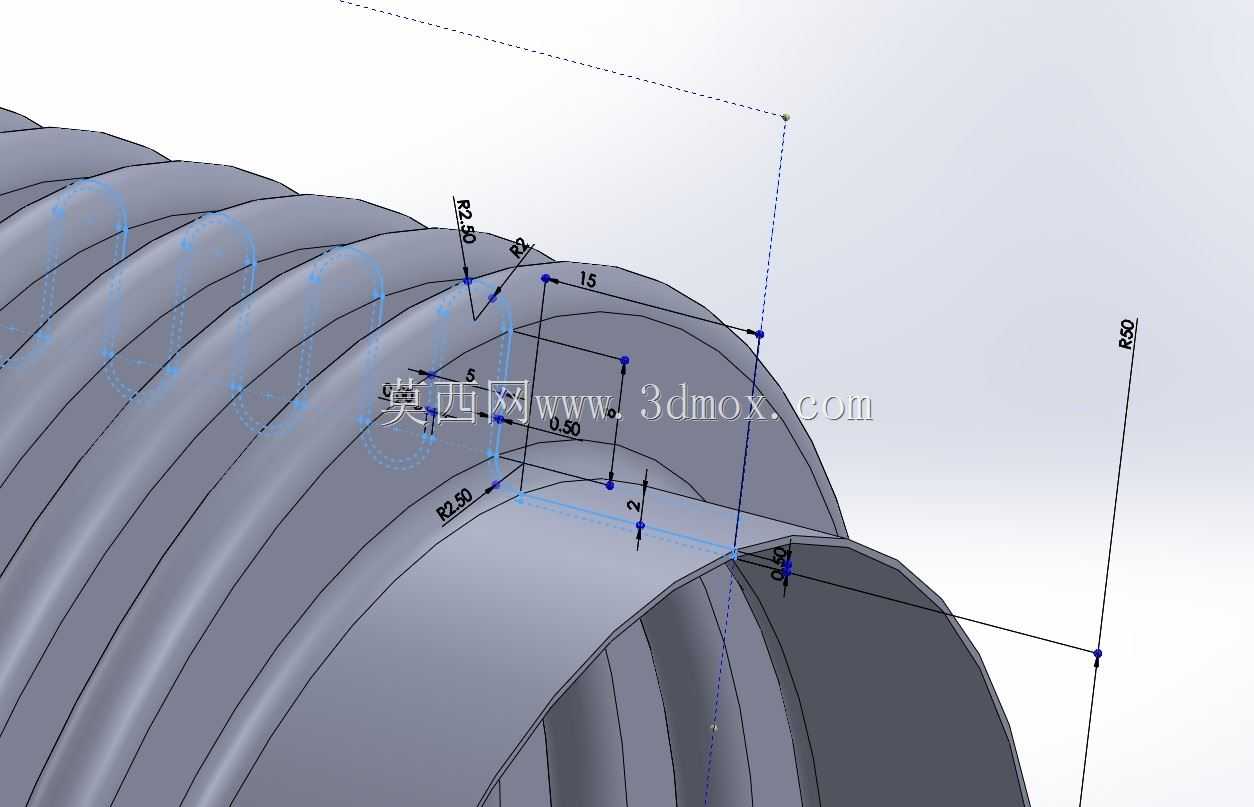

　　降低整个气路系统的共振风险。实际应用中，这类柔性排气软管还能补偿安装过程中产生的位置误差，当两端对接的硬管存在少量同轴度偏差、轴向间距偏差时，不需要重新调整硬管的安装位置，通过波纹管的自身形变就能完成对接，降低现场安装的对位精度要求，尤其适合设备改造、样机试制阶段的管路搭建，能减少硬管弯制、焊接的返工量。管壁的波纹结构同时提升了管件的径向承压能力，在排气压力出现瞬时波动时，波纹段能通过微小形变缓冲压力冲击，避免刚性管路受到水锤类压力冲击出现破损。建模过程中所有结构尺寸都做了参数化关联，包括波纹的波距、波高、壁厚、两端对接段长度、整体通径都可以根据实际使用需求快速调整，不需要重构整体特征，能直接导出不同规格的工程图用于加工生产，也可以导入仿真模块做流阻分析、疲劳寿命分析，验证不同工况下的结构可靠性。
