45度弯角排气连接管结构设计

　　在各类内燃动力设备、工业通风排气系统的管路布设场景中，管路走向调整是管路设计环节无法避开的核心需求，尤其是当排气路径需要规避周边结构件、完成固定角度的方向转向时，标准化角度的弯管接头就成为管路系统中不可或缺的连接部件。本次设计的45度弯角排气连接管，主要面向中小通径的排气支路布设需求，可直接对接两端通径一致的直段排气管路，无需额外加工异形转接段，就能完成排气路径45度的平滑转向，有效减少管路布设过程中现场切割、焊接调整的工作量，同时规避多段直管斜接带来的流道突变问题。

　　从实际使用场景来看，这类弯管既可以应用在小型通用动力机械的排气支路中，用来调整排气出口朝向，避免高温排气直吹周边线缆、橡塑密封件等不耐温部件，也可以用在工业除尘、车间通风的支管路连接中，配合不同长度的直段管路完成复杂空间内的排气路径规划，还能适配部分实验台架的排气测试管路，满足台架搭建时快速调整管路走向的需求。不同于90度直角弯管会带来较大的气流转向阻力，45度弯角的结构在转向过程中对气流的阻碍更小，气流经过弯管段时的局部压损更低，能够有效降低整个排气系统的背压，对于动力设备而言，更低的排气背压意味着排气冲程的阻力更小，能够在一定程度上优化动力输出的平顺性，减少泵气损失；对于通风排气系统而言，更低的管路压损可以降低引风设备的负载，减少运行过程中的能耗。

　　在结构设计层面，这款弯管采用等通径圆弧过渡的整体式结构，弯管段的弯曲半径设置为175mm，两端接口的内径为75mm，接口端面采用平切设计，能够直接与同通径的标准直段管路完成套接或者法兰对接，安装时不需要对接口进行额外的角度修磨。整个弯管的流道内壁保持连续平滑的圆弧曲面，没有突兀的台阶、折角或者拼接焊缝，气流在流经弯管段时能够顺着圆弧曲面平滑转向，避免局部区域形成涡流区，减少涡流带来的气流振动和噪音问题。弯管的壁厚根据常规排气工况的温度、压力需求设置为均匀厚度，既能够满足常温通风场景下的结构强度要求，也可以适配中低温排气的使用需求，不会因为长期受气流冲击出现管壁变形、接口错位的问题。

　　设计过程中重点考量了安装边界的适配性，弯管两端接口的中心距经过精准核算，当两端分别对接直段管路时，管路转向后的偏移量固定，设计人员在前期做管路排布三维建模时，可以直接调用该模型完成管路装配，不需要反复核算弯管的安装空间，能够有效减少设计阶段的空间校核工作量。弯管的外轮廓没有突出的加强筋或者异形凸台，整体外轮廓就是沿流道延伸的等径圆柱曲面，安装时不会和周边的固定支架、其他管线产生结构干涉，即便在安装空间比较紧凑的场景下，也能顺利完成装配。另外，整体式的弯管结构相比多段拼接的弯管，不存在拼接位置的焊缝泄漏风险，长期使用过程中不需要频繁检查焊缝位置的密封情况，后期维护的工作量更低。

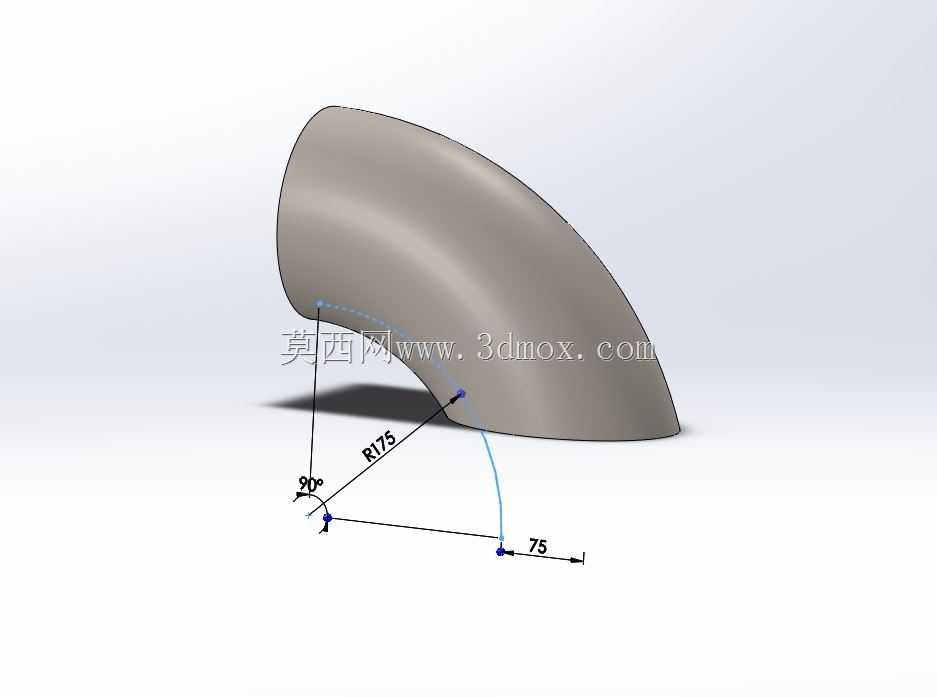

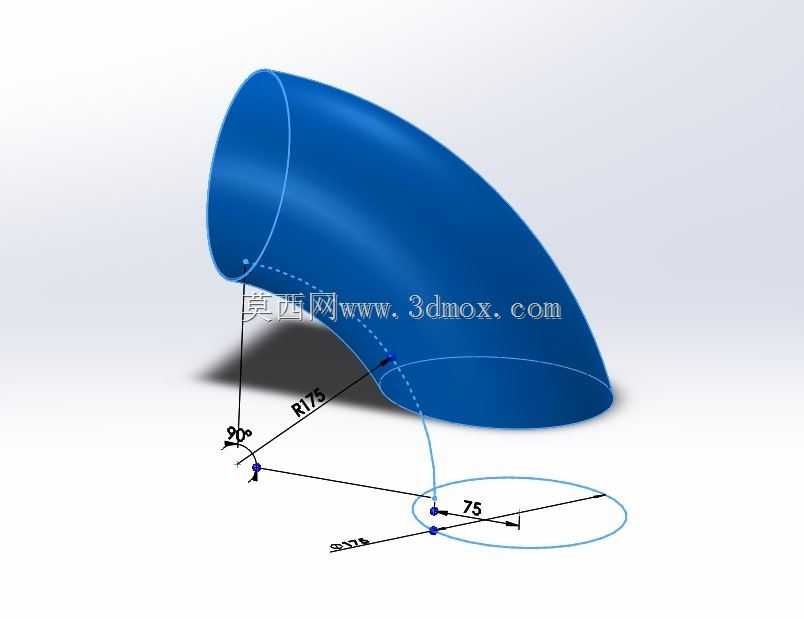

　　从建模实现的角度来看，该零件采用扫掠特征完成主体结构构建，先绘制弯管的中心圆弧轨迹，保证轨迹的曲率连续无拐点，再以垂直于轨迹起点的圆形截面作为扫掠轮廓，沿中心轨迹完成扫掠生成主体，之后对两端的接口端面做垂直于各自管路轴线的切除处理，保证接口端面和对接管路的端面能够完全贴合，避免对接后出现错位缝隙。整个建模过程完全参数化，弯曲半径、通径、壁厚等核心参数都可以根据实际使用需求快速调整，衍生出不同通径、不同弯曲半径的同系列弯管模型，适配不同场景的管路设计需求。模型的曲面质量经过检查，不存在曲面褶皱、曲率突变的问题，既可以直接用于工程出图指导生产加工，也可以导入到有限元分析软件中，做流场仿真、结构强度校核等后续分析工作，为管路系统的整体性能验证提供准确的模型基础。
