符合ECER66认证的13.7米客车车身骨架结构

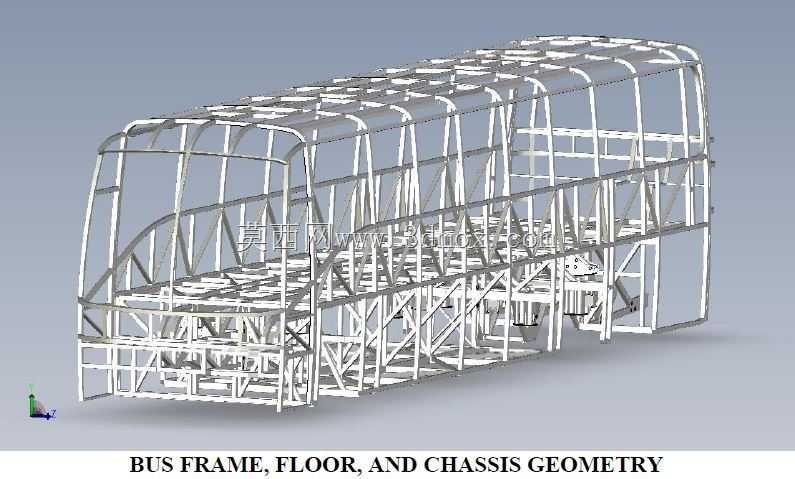

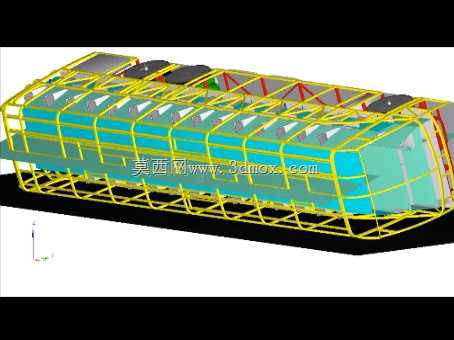

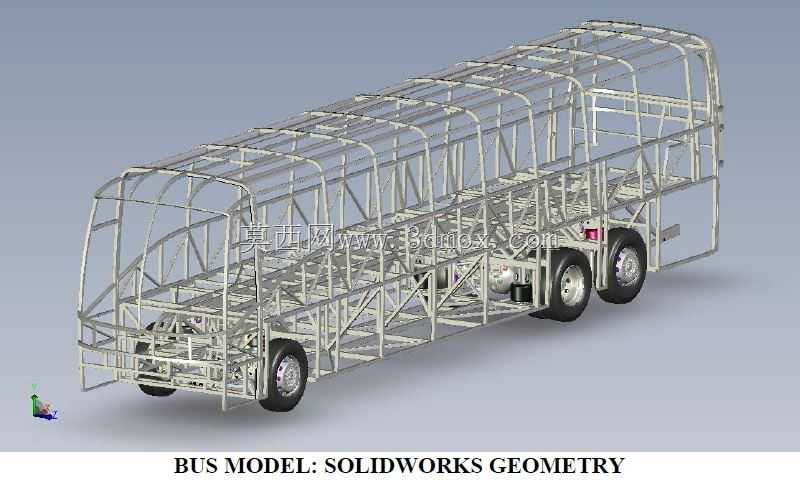

　　在公路客运与旅游团体出行场景中，13.7米级三轴大客车是干线运输的主力车型，这类车型的车身骨架设计直接决定了侧翻事故中的乘员生存空间，也是ECER66法规核心约束的结构部分。这套骨架结构采用全桁架式空间管梁布局，完全围绕侧翻工况下的生存空间保留要求展开设计，没有冗余的装饰性结构，所有杆件的排布都对应受力传递路径。从实际使用场景来看，这类长轴距三轴客车常运行于高速公路与山区国道，行驶工况复杂，侧翻风险始终是结构安全设计的首要考量，设计过程中首先划定了乘员舱的生存空间边界，所有侧围立柱、顶横梁、底架边梁的变形阈值都被严格限制，确保侧翻触地过程中结构变形不会侵入乘员生存区域。骨架的底架部分采用分段式格栅结构，前后段对应转向桥、

　　驱动桥与随动桥的安装位置，预留了悬架、转向系统、动力总成、气瓶与行李舱的安装边界，底架纵梁采用变截面设计，在轴距段适当加高截面高度提升抗弯能力，前后悬段则根据载荷分布调整杆件密度，平衡结构强度与整备质量。侧围部分采用闭环立柱设计，每根立柱从底架边梁一直延伸至顶横梁，与顶骨架形成完整的环形受力结构，相邻立柱之间通过斜撑形成三角稳定结构，避免侧翻过程中立柱出现折弯失稳，侧围上预留的车窗开口位置，在开口上下边缘都设置了加强纵梁，抵消开口带来的结构强度削弱。顶骨架采用弧形横梁配合纵向纵梁的布局，既匹配客车的外轮廓造型，也能在侧翻触地时通过弧形结构分散冲击力，顶骨架预留了空调机组、天窗、内行李架的安装点位，所有安装点都设置了局部加强衬板，

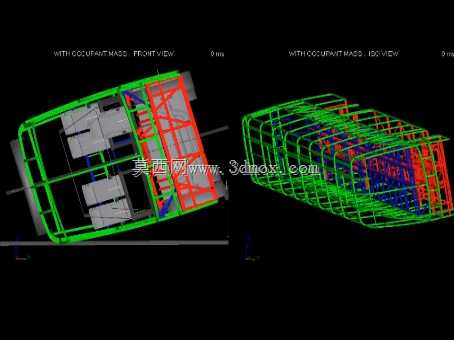

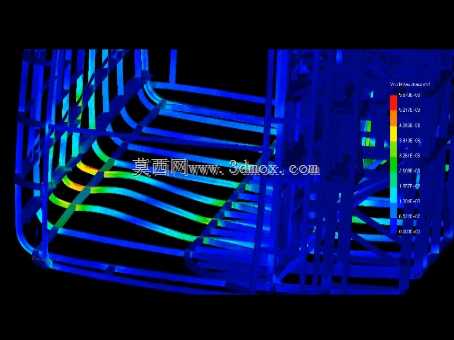

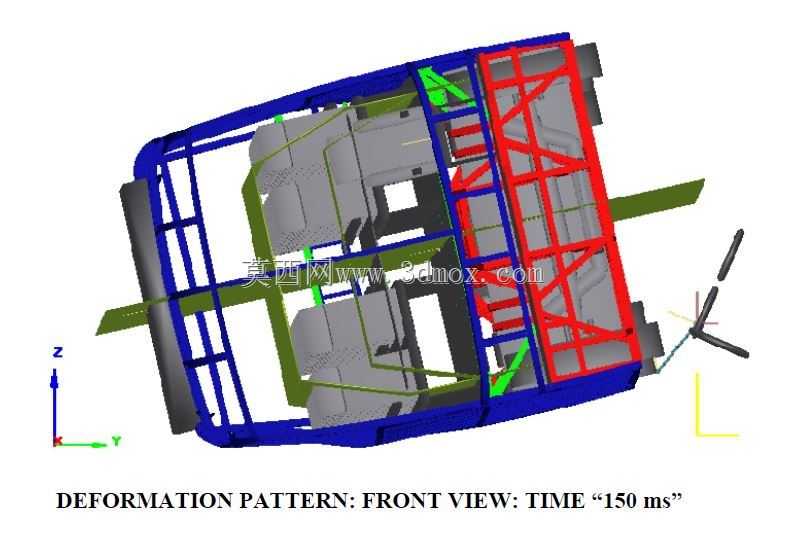

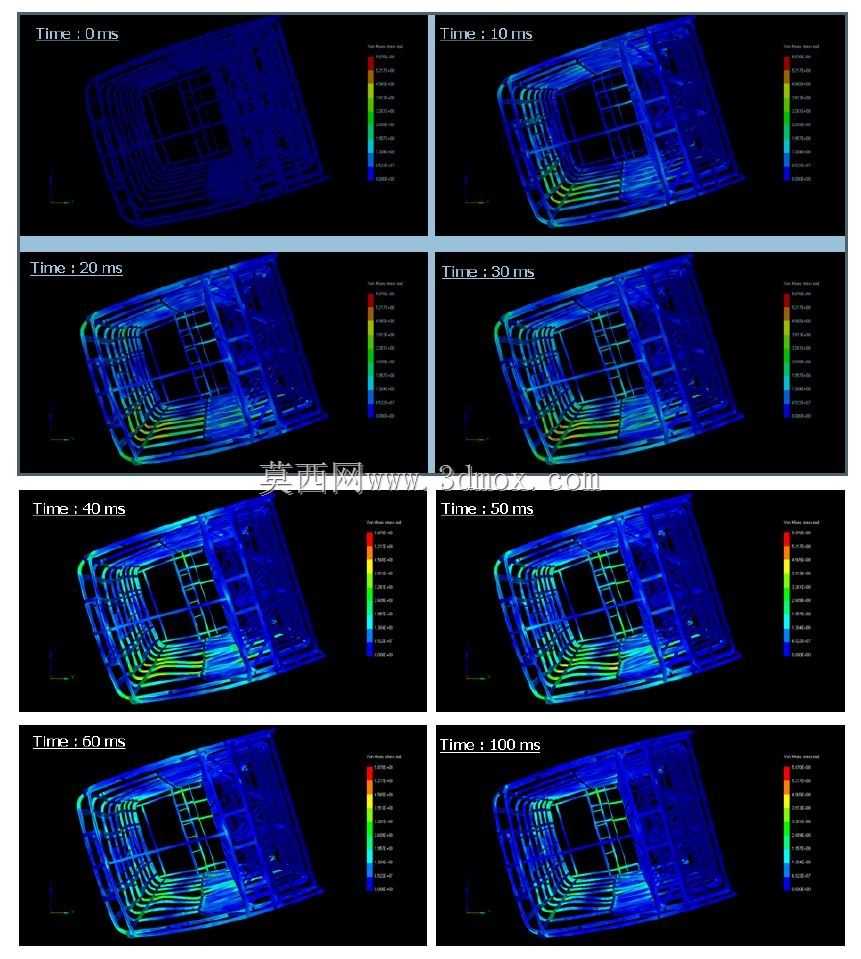

　　避免长期运行中出现连接点疲劳开裂。前后围骨架则对应风窗、前后围蒙皮、灯具与保险杠的安装需求，杆件排布兼顾碰撞吸能与结构支撑，前围区域预留了转向管柱、仪表台骨架的安装空间，后围区域则对应发动机散热系统、后舱门的安装边界。设计过程中针对侧翻工况做了多轮受力路径优化，将侧翻时的冲击力通过顶横梁、侧围立柱、底架边梁形成连续传递路径，避免局部应力集中导致的结构瞬间失效，所有管梁的连接节点都采用相贯线焊接设计，保证节点连接强度，避免节点处出现应力断裂。这套骨架的外形尺寸严格匹配13.7米三轴客车的外廓限值，宽度方向满足公路客车的宽度要求，高度方向对应公路客运的限高要求，所有安装边界都与常规客车的通用零部件适配，转向桥、驱动桥、

　　随动桥的安装位置符合三轴客车的轴荷分配比例，悬架安装点的位置与空气悬架、钢板弹簧悬架的安装尺寸兼容，能够适配不同配置的车型需求。从结构设计的角度来看，这套骨架没有采用过度厚重的杆件，而是通过空间结构的力学优化实现强度与重量的平衡，在满足ECER66侧翻要求的前提下尽可能降低整备质量，帮助降低车辆运营过程中的能耗。骨架的杆件排布充分考虑了生产制造的工艺性，所有杆件都采用标准规格的矩形管与圆管，相贯线切割的角度统一，便于批量生产中的下料与焊接作业，底架上的各类安装孔位都预留了统一的定位基准，便于后续总成装配时的精度控制。在实际运营场景中，这类全承载式桁架骨架的抗扭能力更强，能够适应复杂路况下的车身扭转受力，减少长期运行中车身出现异响、蒙皮开裂的问题，侧翻防护结构的设计也能在极端事故中最大程度保留乘员生存空间，降低事故伤害程度。
