13-15米客车ZF前桥RL75E托架总成结构

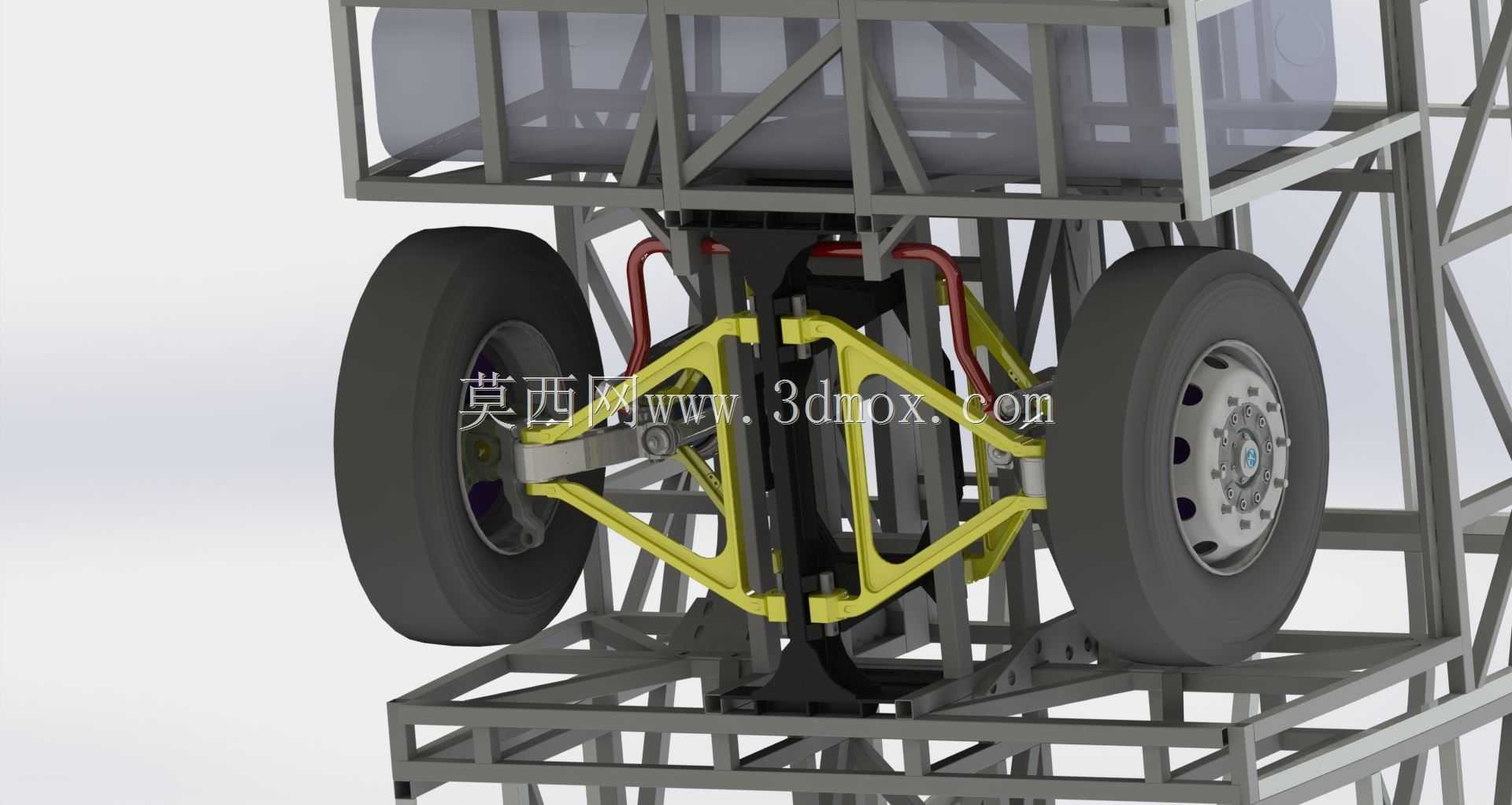

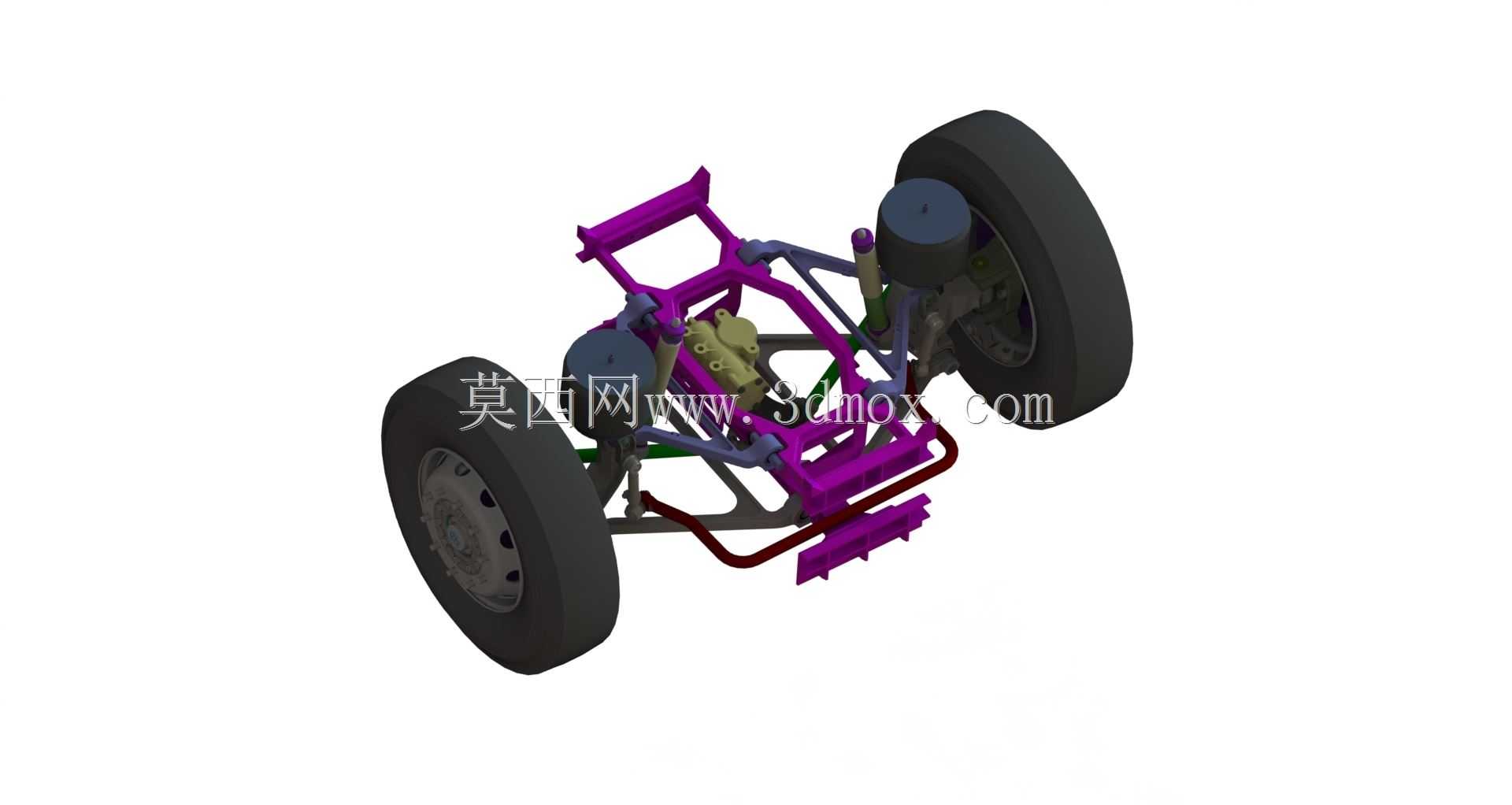

　　在大中型公路客车、旅游客车的底盘承载体系中，前桥托架作为衔接前桥转向系统与车身主框架的核心承载构件，其结构强度、安装匹配度直接决定了整车行驶的操控稳定性与结构可靠性，本次涉及的托架总成，适配13米至15米长度段的客车车型，匹配ZF品牌RL75E规格前桥系统，是该级别车型前舱承载结构中的关键焊接总成件。从实际装车场景来看，该托架布置于客车前舱下部、前桥正上方的底盘核心区域，上方需要承接车身前部的乘员舱地板骨架、前围钣金结构的载荷传递，下方需要为前桥的转向节臂、横向稳定杆、减震器上安装点提供刚性支撑，同时还要预留出转向拉杆的运动避让空间、制动管路与线束的走形固定位，是整合前桥周边所有安装接口的集成式承载基体。从结构设计思路上看，

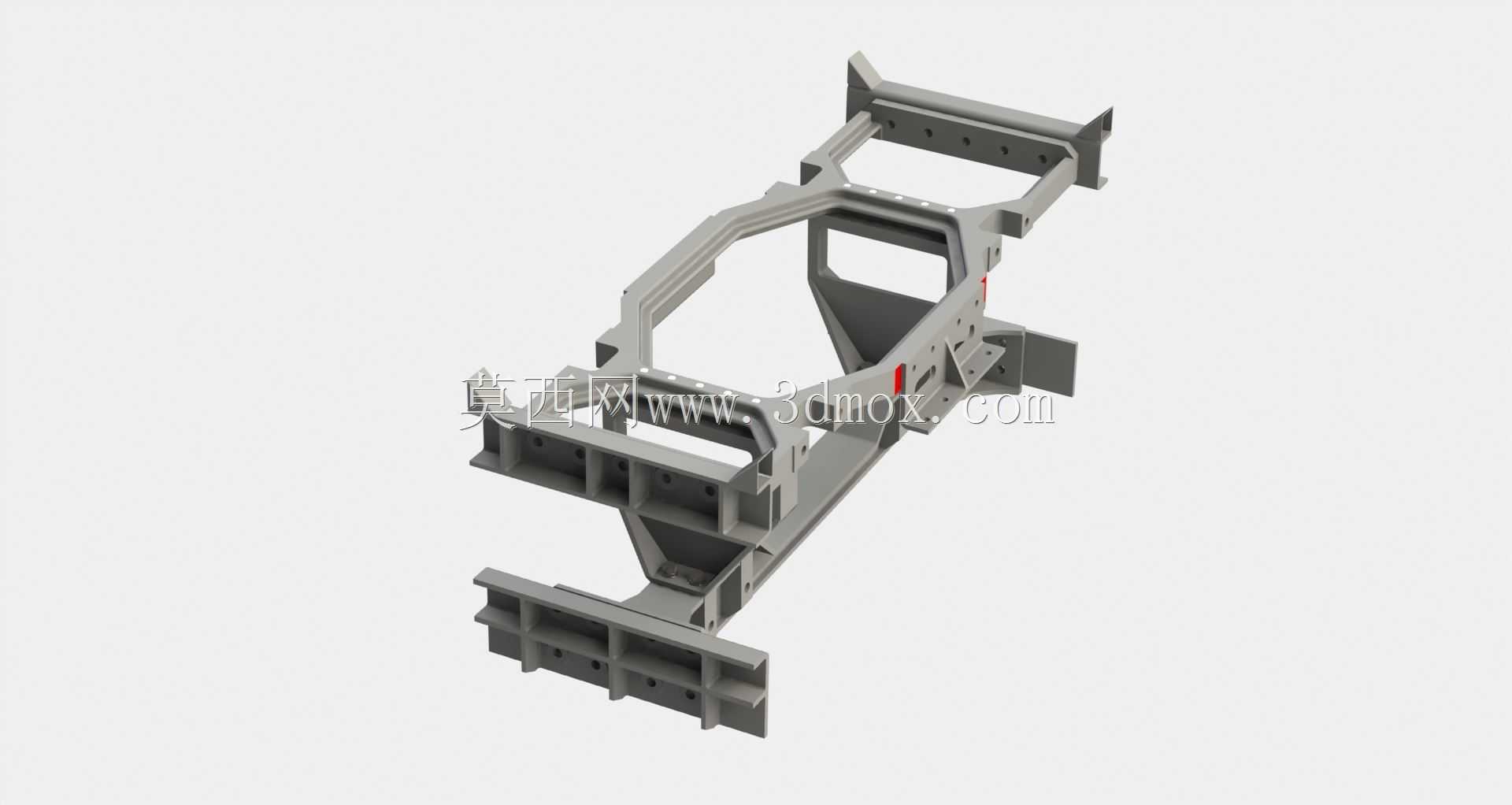

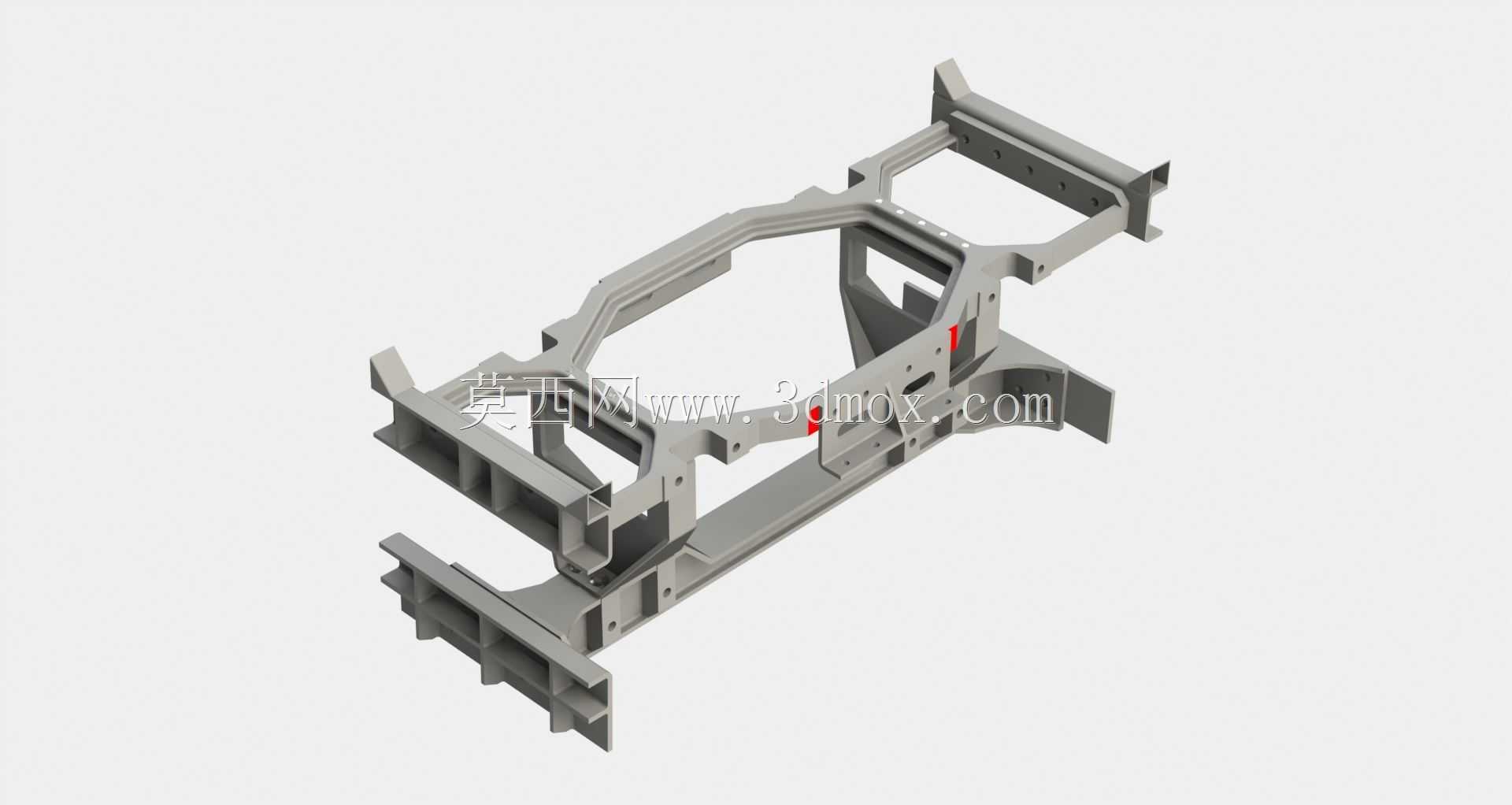

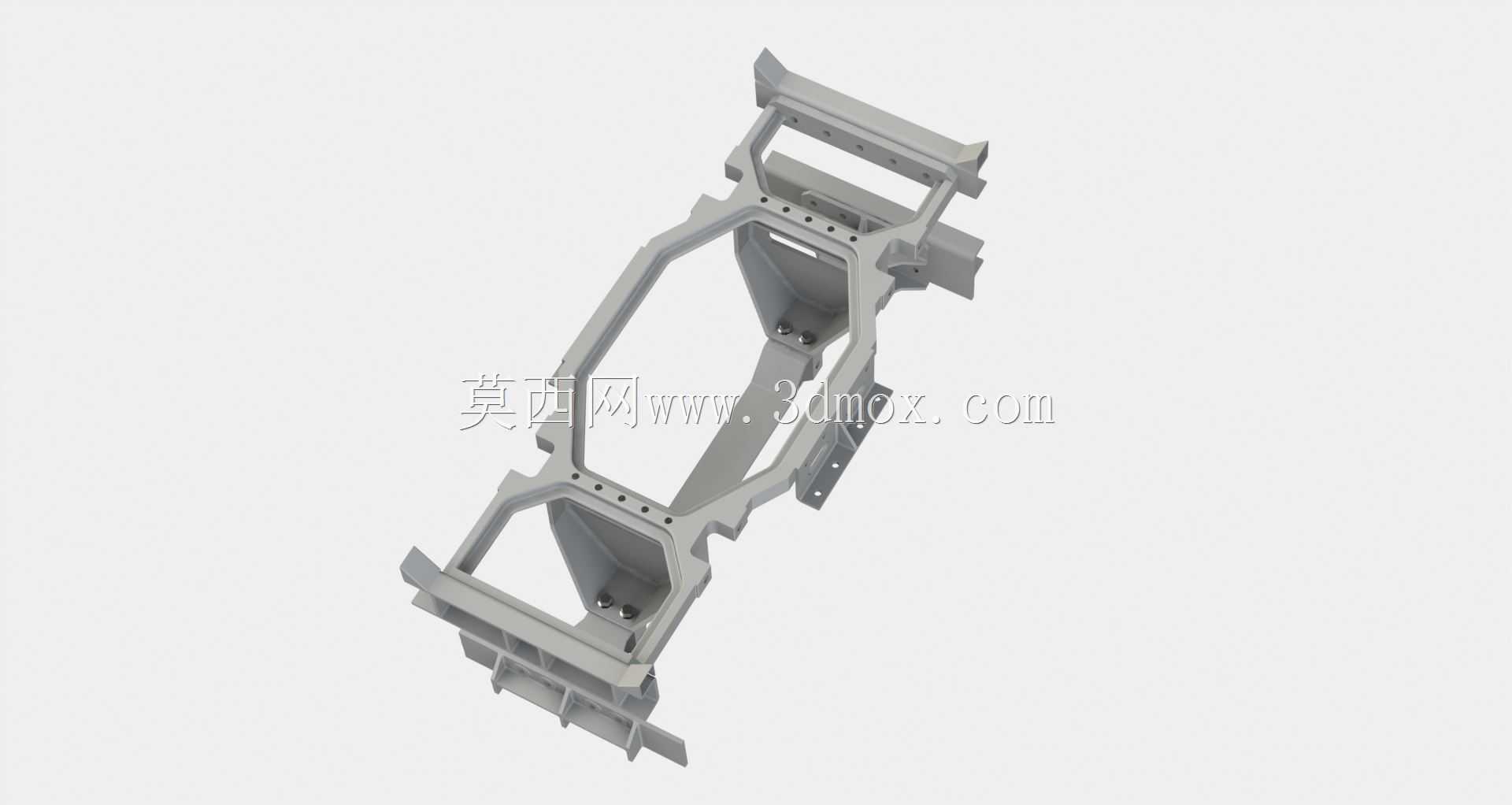

　　该托架采用分段式钢板冲压件焊接成型的整体框架结构，没有采用铸件整体成型的方案，核心是兼顾大尺寸构件的成型便利性与结构轻量化需求，框架主体采用变截面的槽型冲压梁作为主承载纵梁，左右纵梁之间通过多道横向冲压横梁焊接连接，形成封闭的框型承载结构，在转向桥主销对应的上方位置，设计了加厚的安装支座板，支座板与纵梁之间通过三角加强筋焊接补强，避免车辆在颠簸路面行驶、紧急制动、转向工况下出现安装点应力集中开裂的问题。在安装边界的设计上，该托架的所有安装孔位均匹配ZF RL75E前桥的原厂接口尺寸，与前桥连接的四个主安装孔采用同轴度精度较高的镗孔加工工艺，孔位公差控制在±0.1mm范围内，保证前桥安装后不会出现定位偏移导致的轮胎偏磨、转向卡滞问题；托架与车身骨架连接的上沿接口，采用翻边冲孔的设计，匹配客车车架常用的矩形管焊接安装面，现场装配时可以直接通过螺栓或者塞焊的方式与车身纵梁完成固定，不需要额外制作转接支架。从功能特性上看，该托架除了核心的承载与安装定位作用外，在框架的内侧空间预留了转向器的安装位，转向器固定支座直接焊接在托架左侧的纵梁内侧，安装面经过铣平加工，保证转向器输入轴与转向传动轴的同轴度要求；同时在托架的前后横梁位置，设计了多处线束卡扣与管路固定支架的安装孔，前桥的ABS轮速传感器线束、制动气室管路、减震器通气软管都可以沿着托架的梁体布置固定，避免车辆行驶过程中管线与运动部件发生摩擦干涉。在结构强度校核层面，

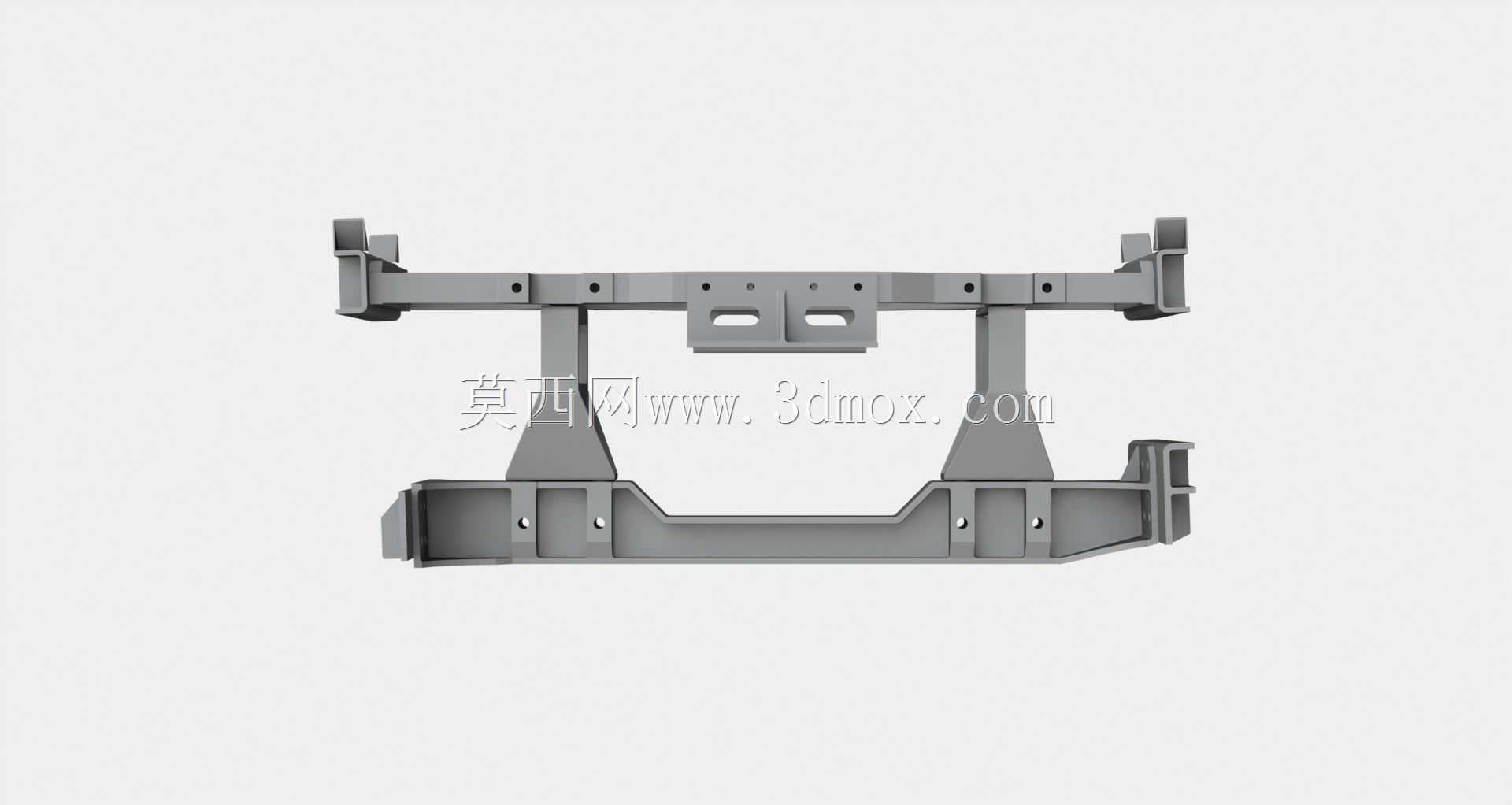

　　该托架的梁体壁厚根据不同位置的载荷分布做了差异化设计，主承载纵梁采用5mm厚度的高强度汽车结构钢板冲压成型，横向连接横梁采用3mm厚度钢板，安装支座位置局部加厚至8mm，在保证整体结构抗扭、抗弯强度满足12吨前轴载荷要求的前提下，尽可能降低构件的整体重量，减少底盘的簧上质量，提升车辆的行驶平顺性。从实际装配的适配性来看，该托架的整体外轮廓尺寸充分考虑了13-15米客车的前舱布置空间，宽度方向控制在1100mm范围内，长度方向为860mm，高度方向320mm，不会与前舱内的空调压缩机、转向助力油罐、制动总泵等周边部件发生空间干涉，在车型改型设计时，只需要调整托架上沿与车身连接的翻边孔位，就可以适配不同车身骨架结构的同级别客车车型，

　　具备一定的平台化适配能力。在焊接工艺的设计上，所有梁体的连接焊缝均采用连续角焊缝，焊缝高度根据板材厚度匹配设计，在应力集中的支座位置额外增加了塞焊工艺，保证焊接连接的强度，焊接完成后整体做抛丸除锈与电泳防腐处理，满足客车底盘部件10年以上的防腐使用寿命要求。对于底盘结构设计工程师而言，该托架的结构设计逻辑具备很强的参考价值，其集成式的安装接口设计、差异化的板材厚度分配、运动空间的避让处理，都是大客车前桥承载结构设计中的典型工程方案，在进行同级别车型的前桥托架自主设计时，可以参考其载荷传递路径的布置方式，优化自身设计中的应力集中问题，减少后期道路试验中出现的结构开裂、安装干涉等问题。
