多通管路悬挂连接构件结构设计

　　在流体输送系统的现场布设作业中，管路的走向调整、悬空段支撑一直是结构设计环节需要重点考量的内容，尤其是存在多支路分流、管路需要避让周边设备布局的场景下，常规的标准直通、弯头管件很难同时满足走向适配与悬挂固定的双重需求，这类非标的悬挂连接构件，就是针对这类细分工况开发的定制化结构件。从实际使用场景来看，这类构件常应用在小型流体设备的内部管路排布、车间压缩空气支路布设、小型化工试验装置的管路搭建场景中，既承担管路分流的介质导通作用，也作为管路悬空段的受力支撑点，替代了传统“标准接头+独立管卡”的组合安装方式，能有效减少管路系统的零件数量，降低安装环节的对齐调整工作量。

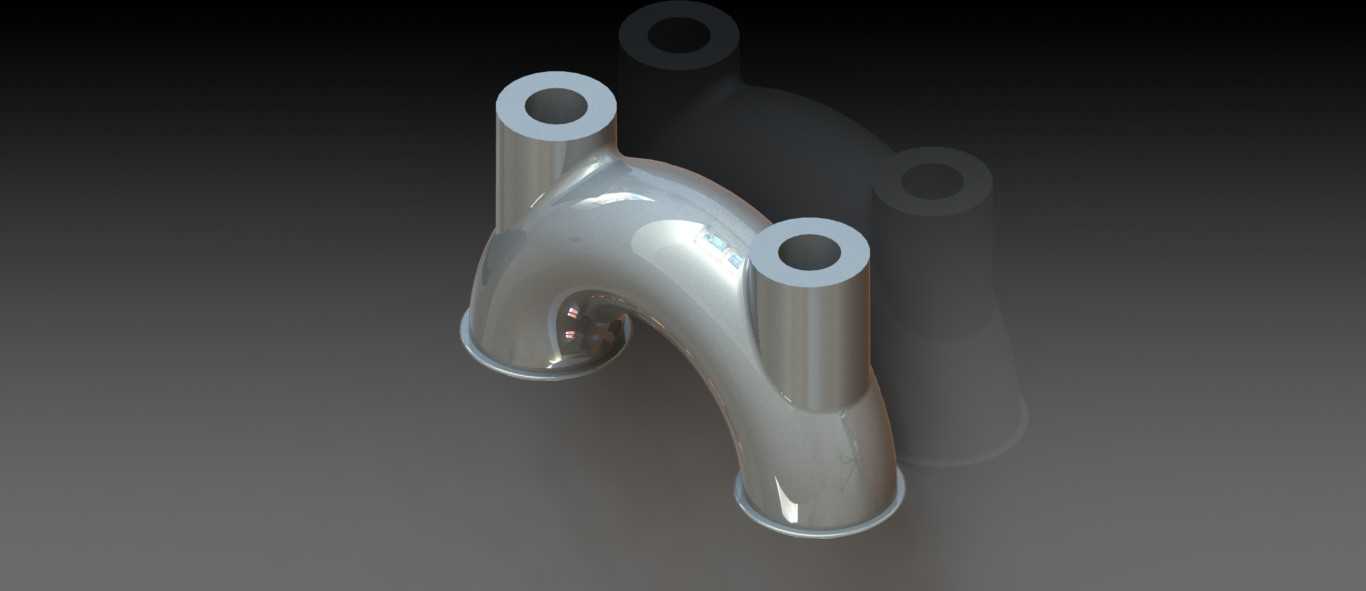

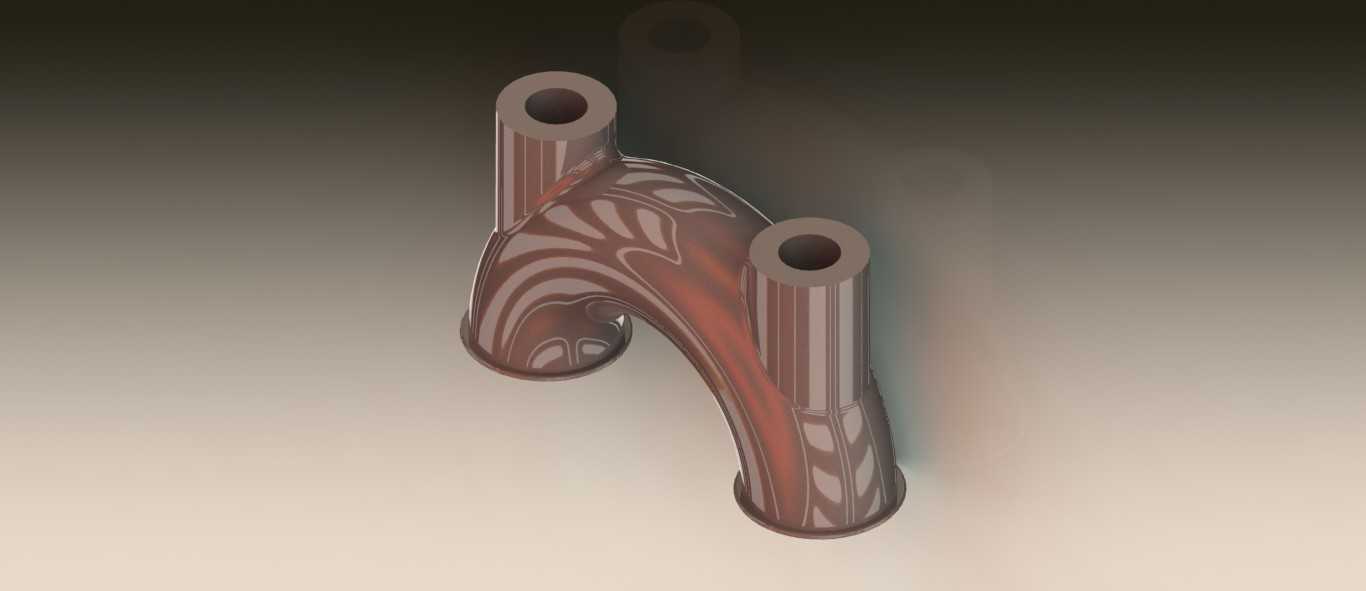

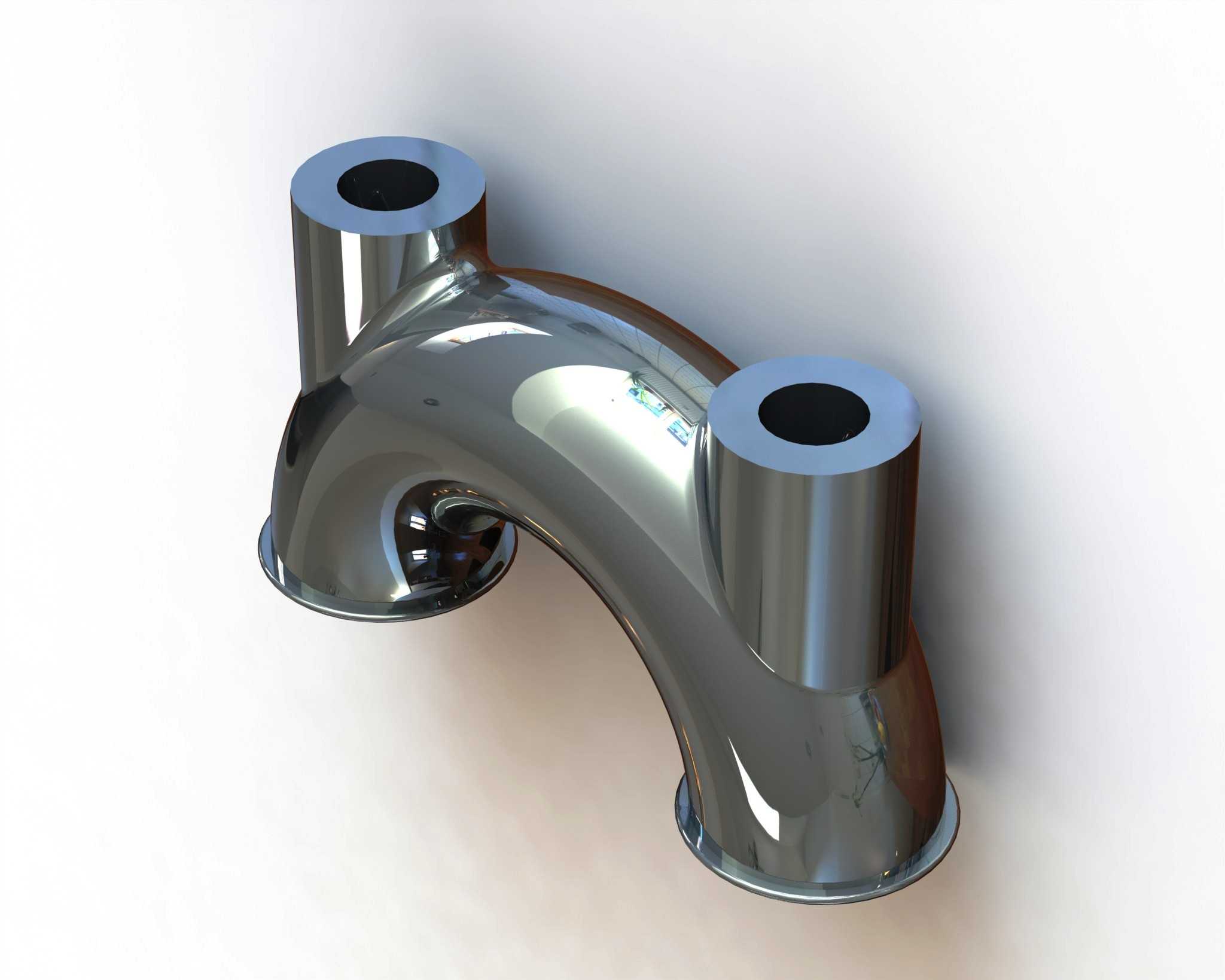

　　从功能特性上看，该构件采用一体化的弯流道结构设计，三个接口端分别对应不同的管路走向，两个竖向平行布置的接口可对接垂直方向布设的管路，下方斜向延伸的接口可对接倾斜走向的支路，流道内壁做了顺滑的圆弧过渡处理，不存在直角转折的流道死角，能有效降低介质流经时的局部阻力损失，减少流体紊流带来的管路振动问题。构件的外壁设置了连续的加强筋结构，沿着流道的弯曲走向分布，既可以提升构件整体的结构强度，承受管路内部介质压力带来的管壁应力，也能在构件作为悬挂受力点时，分散安装固定带来的局部载荷，避免长期受力下出现接口变形、密封失效的问题。三个接口端均采用标准的圆柱承插结构，接口的同轴度、端面垂直度都按照管路连接的通用公差要求设计，可适配常规的快插接头、卡套连接或者粘接连接工艺，不需要额外加工过渡结构就能完成和标准管路的对接。

　　设计过程中，首先需要结合实际布设场景的管路走向参数，确定三个接口的相对位置与角度，既要保证流道的转弯半径满足介质输送的要求，避免过小转弯半径造成的流道堵塞或者阻力激增，也要控制构件整体的外轮廓尺寸，避免和周边的设备框架、其他管线产生安装干涉。在确定流道结构后，通过壁厚的梯度设计调整构件的重量分布，在受力集中的弯管段、接口根部适当增加壁厚，在非受力的外壁区域通过加强筋结构替代实心壁厚，在保证结构强度满足1.5倍额定工作压力要求的前提下，尽可能降低构件的整体重量，减少悬挂状态下对固定基座的载荷要求。安装边界方面，三个接口的中心距尺寸经过精准核算，安装时只需要将对应管路插入接口完成密封固定，再通过构件本体上预设的固定点位和安装基座连接即可，不需要额外加装悬挂吊件，构件的外轮廓没有突出的尖锐结构，安装后不会对周边的管线布设、设备维护操作造成阻碍。

　　不同于标准的商用管路接头，这类悬挂式的多通连接构件，核心优势在于将管路连接功能和悬挂支撑功能整合为一体，在空间紧凑的管路布设场景中，能有效节省安装空间，减少管路系统的装配零件数量，降低长期使用过程中接头松动、支撑件脱落的故障概率。在结构验证环节，需要重点校核弯管段的承压能力、悬挂受力下的接口变形量，确保在额定工作压力、常规管路振动工况下，构件不会出现开裂、接口渗漏的问题，同时接口的尺寸公差需要和配套的管路参数匹配，保证安装时的装配效率，避免出现过松导致的密封失效或者过紧导致的装配困难问题。对于小批量的应用场景，这类构件可以通过工程塑料注塑或者金属3D打印的方式加工，对于大批量的应用场景，则可以开模进行批量生产，适配不同的介质输送需求，比如输送普通水、压缩空气可以采用工程塑料材质，输送腐蚀性介质或者高温介质则可以更换为不锈钢或者铜质材质，结构本身不需要做大幅调整，只需要根据材料的性能参数微调壁厚即可。
