短柄防滑手动螺丝刀外观结构设计

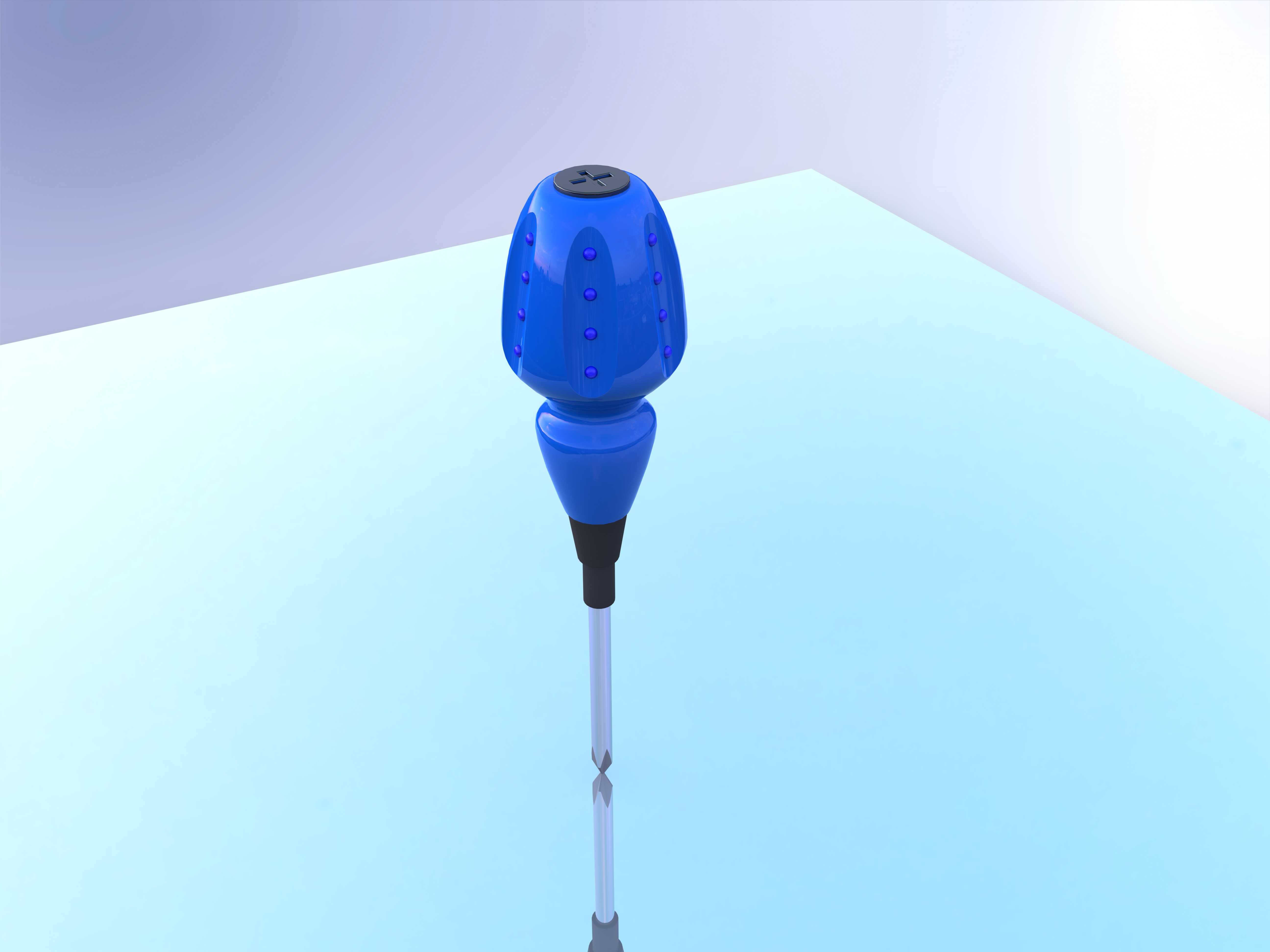

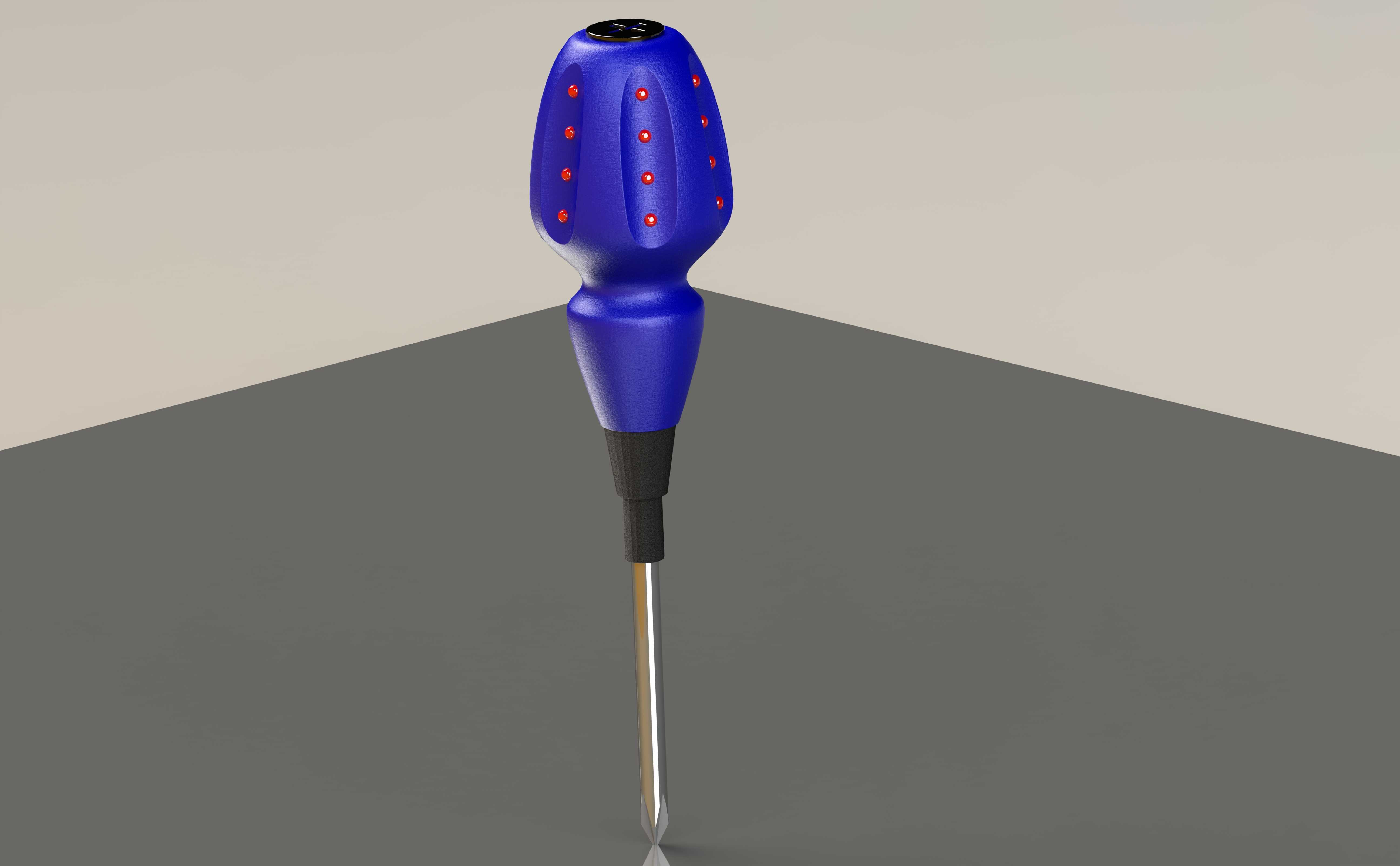

　　日常设备维保、装配工位上，手动螺丝刀是出现频率最高的基础工具之一，这款短柄结构的螺丝刀，主要面向狭小空间内的紧固件拆装场景设计，区别于常规长柄螺丝刀的力矩放大设计，短柄结构更侧重操作灵活性，在设备内部走线密集、操作空间纵深不足的工位，比如电气柜内部端子排紧固、小型电子产品拆机检修、精密仪器内部小规格螺丝拆装场景下，过长的柄身会被周边结构件干涉，无法完成垂直施力，这款短柄设计刚好能适配这类受限空间的操作需求。从结构设计逻辑来看，握把部分采用了椭球形的膨大造型，整体握持段最大直径控制在45mm左右，刚好匹配成年男性手掌自然握持的围度，握把表面做了多组均匀分布的内凹防滑触点，触点深度控制在1.2mm，既不会因为凸起过高硌手，

　　也能在手掌出汗、佩戴薄款劳保手套操作时提供足够的静摩擦力，避免施力旋转时出现打滑脱手的问题。握把与刀杆的衔接段做了锥形收窄过渡，过渡段长度18mm，这个位置刚好对应握持时食指与拇指的捏持区域，做精细调整螺丝对位的时候，手指可以捏在这个收窄段，精准控制刀头的角度与进给量，不会因为握把直径过大影响精细操作的手感。刀杆部分采用了直杆结构，外露长度控制在60mm，针对M2到M4规格的十字、一字螺丝适配做了同轴度校验，刀杆与握把的嵌合深度达到30mm，嵌合段做了滚花处理，保证大扭矩施力时刀杆不会在握把内部出现空转打滑的问题，刀头部分的硬度匹配常规紧固件的强度要求，日常拆装普通镀锌螺丝、不锈钢小螺丝时不会出现刀头崩口、过度磨损的问题。

　　从安装边界来看，这款螺丝刀整体总长不超过120mm，放入常规的工具腰包、便携式工具盒时不会占用过多空间，握把尾部做了平面设计，可以直立放置在工作台面，不会随意滚动掉落，尾部的标识区域可以标注刀头规格，方便工位上多把螺丝刀并排摆放时快速识别取用。实际使用场景中，这类短柄螺丝刀除了常规的设备维保，在装配线的补拧工位、售后上门检修的随身工具配置里也非常实用，不需要搭配加长杆就能完成大部分浅位螺丝的拆装，握把的ABS材质包覆设计，冬季操作时不会像全金属柄那样冰手，长时间握持的疲劳度更低。设计过程中针对握把的受力做了简化的力学仿真，当施加最大8N·m的扭转力矩时，握把与刀杆的衔接位置应力集中系数控制在安全阈值内，不会出现柄身开裂的问题，

　　表面的防滑触点布局也参考了手掌握持时的压力分布区域，在主要施力的指腹对应位置加密了触点排布，非主要受力区域减少触点数量，兼顾防滑性能与握持舒适度。刀杆的表面做了防锈处理，在车间多油污、多粉尘的环境下使用后，只需要用干布擦拭就能清理干净，不会因为污渍残留导致刀杆锈蚀，影响后续的插拔使用。和常规长柄螺丝刀搭配使用时，短柄款负责初步对位拧入、狭小空间操作，长柄款负责最终拧紧，能覆盖绝大多数手动拆装螺丝的作业需求，不需要频繁更换工具就能完成整套拆装流程。
