CNC工作台用细长轴类数控加工零件

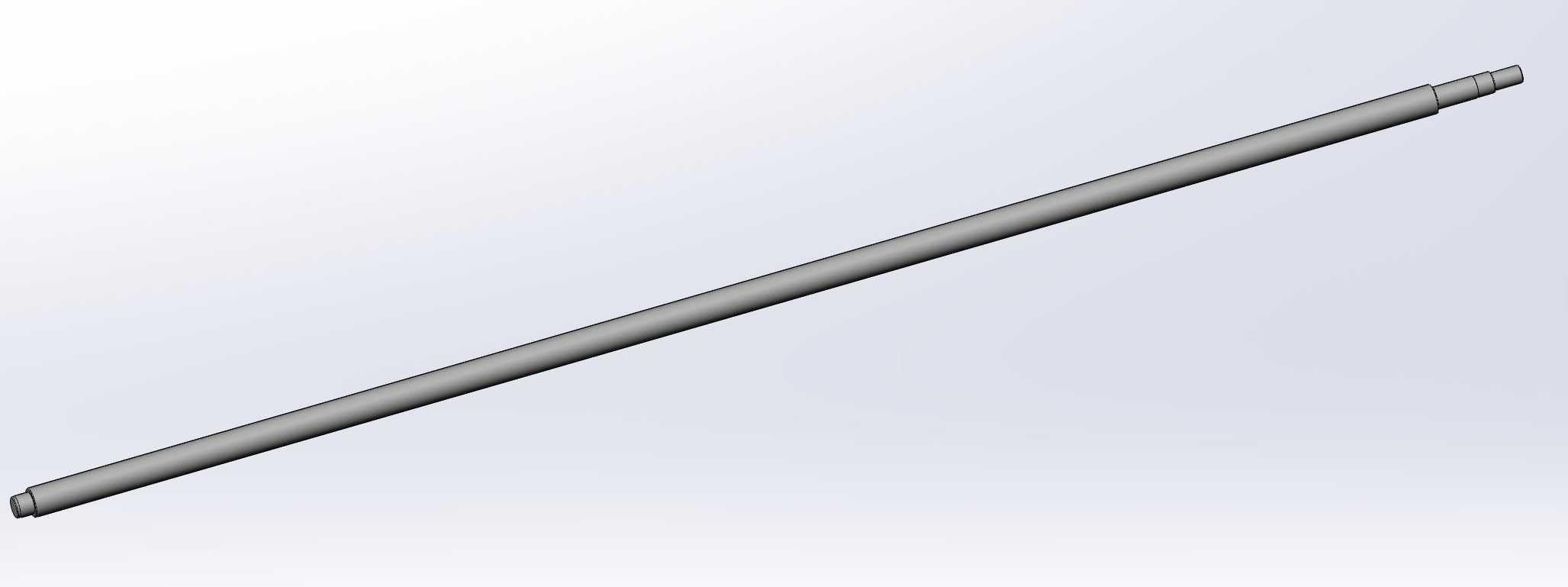

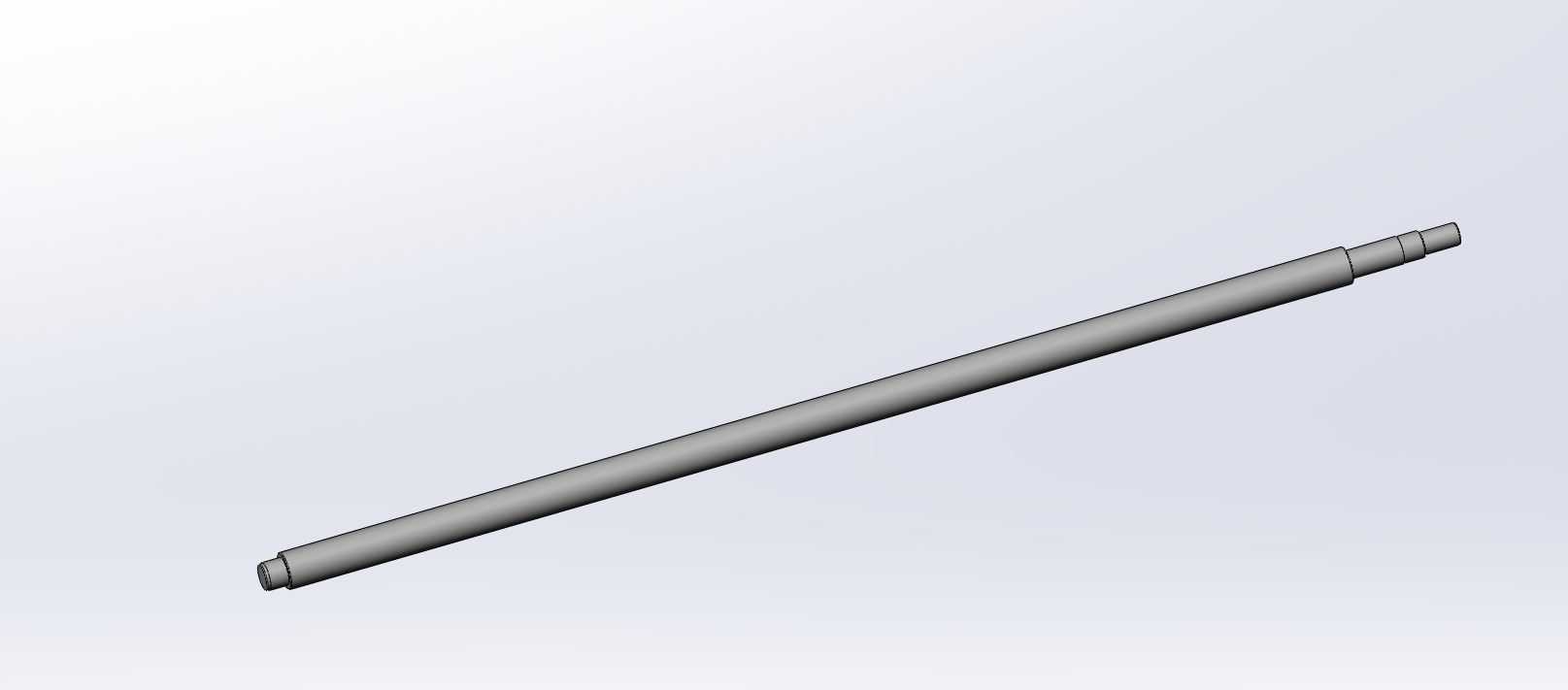

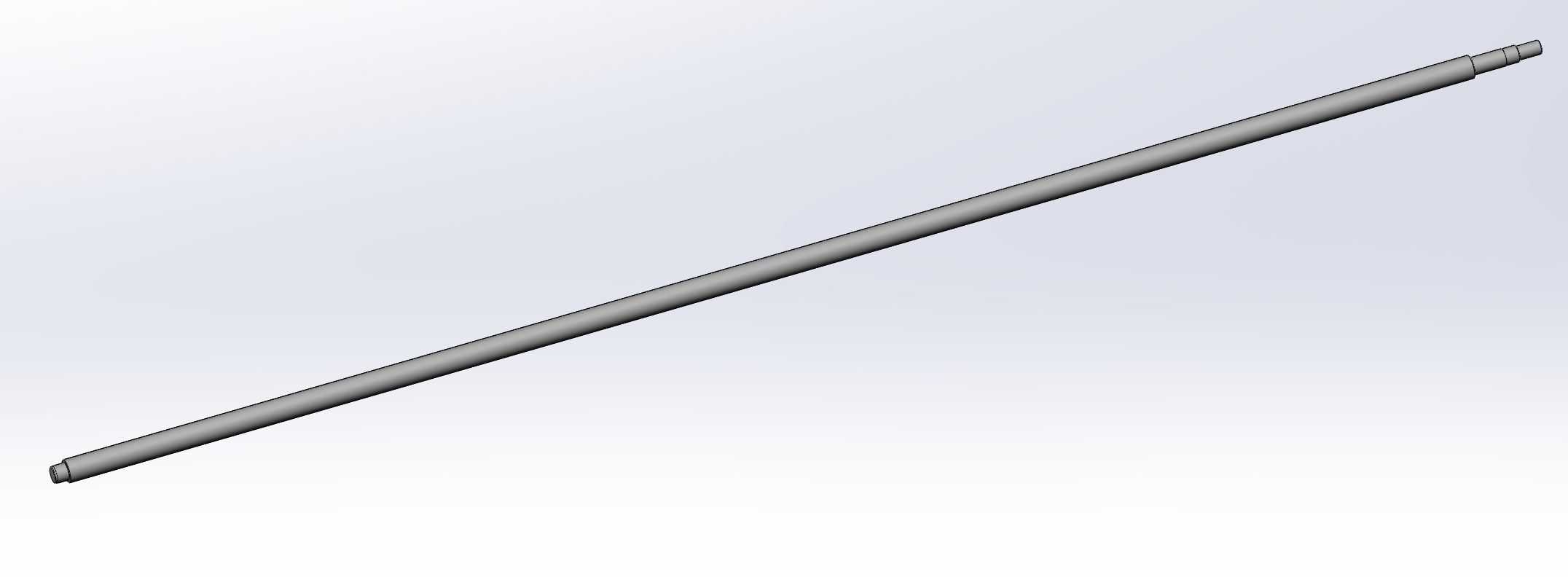

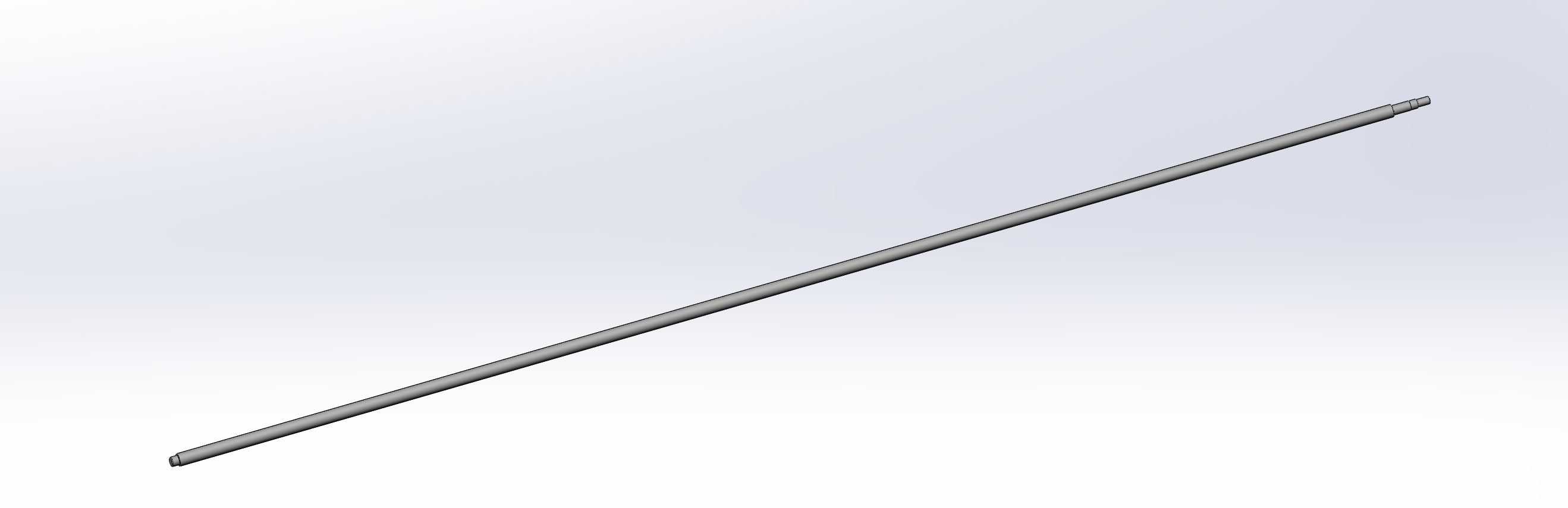

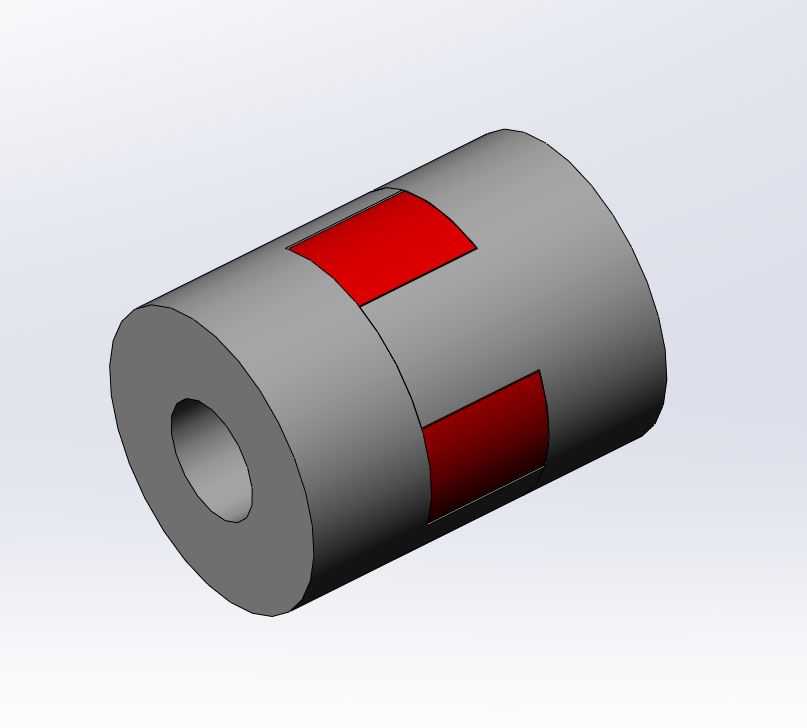

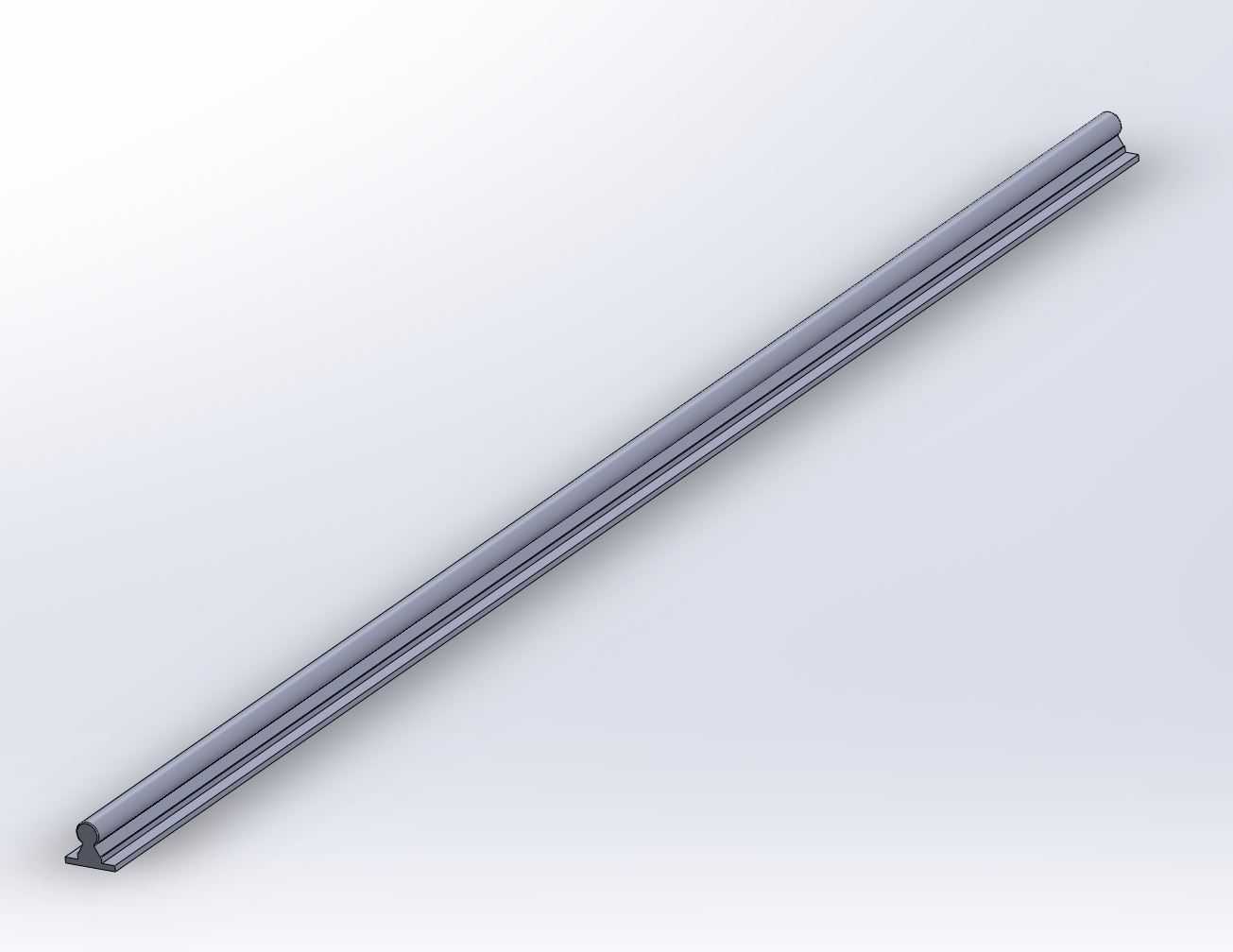

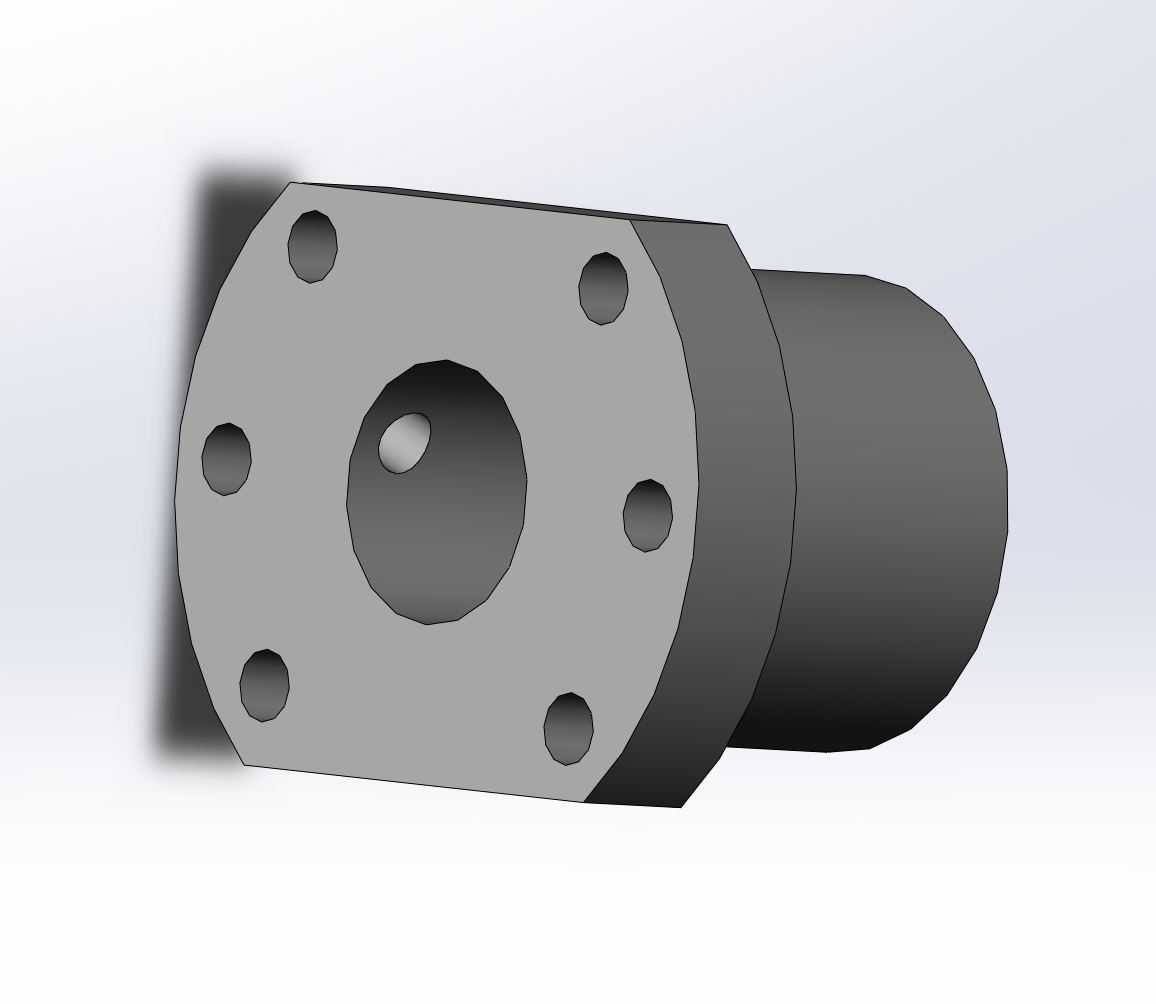

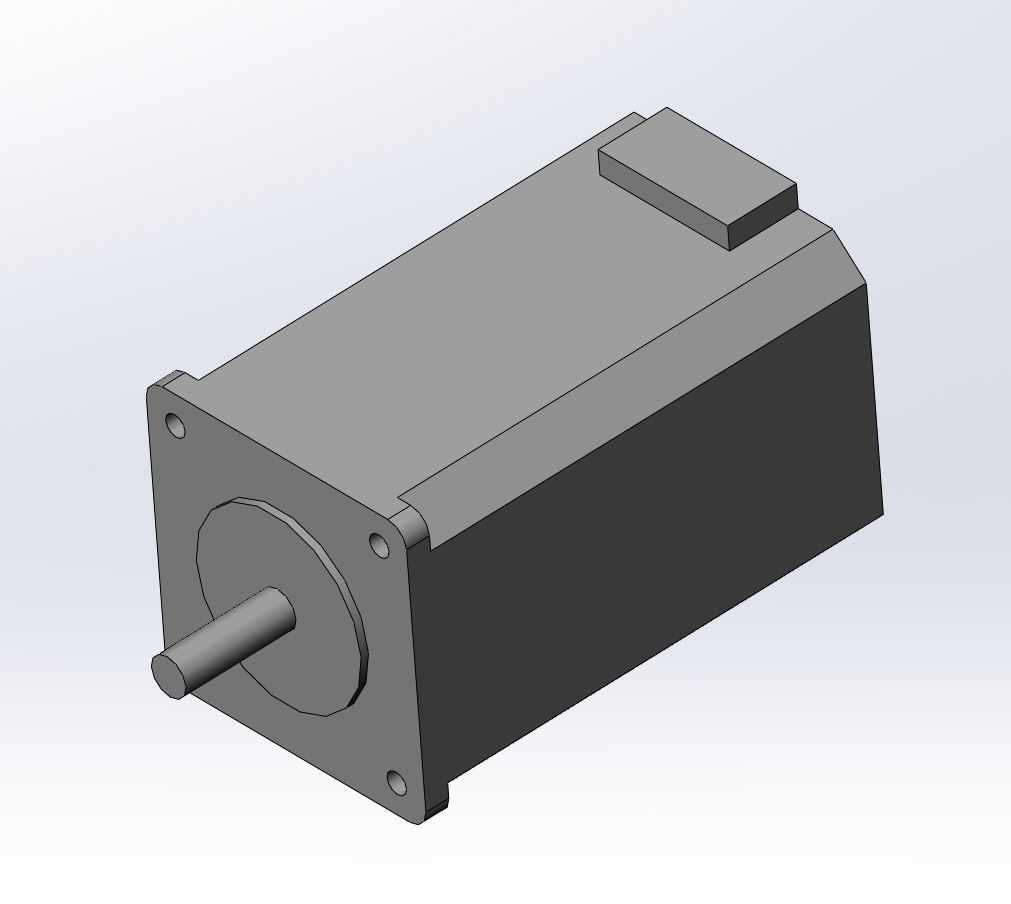

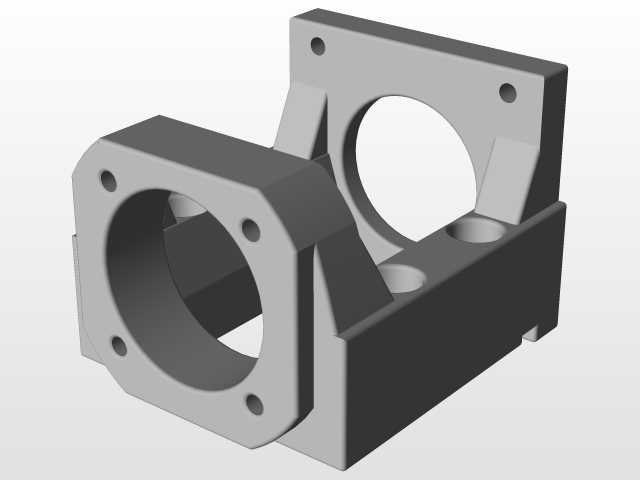

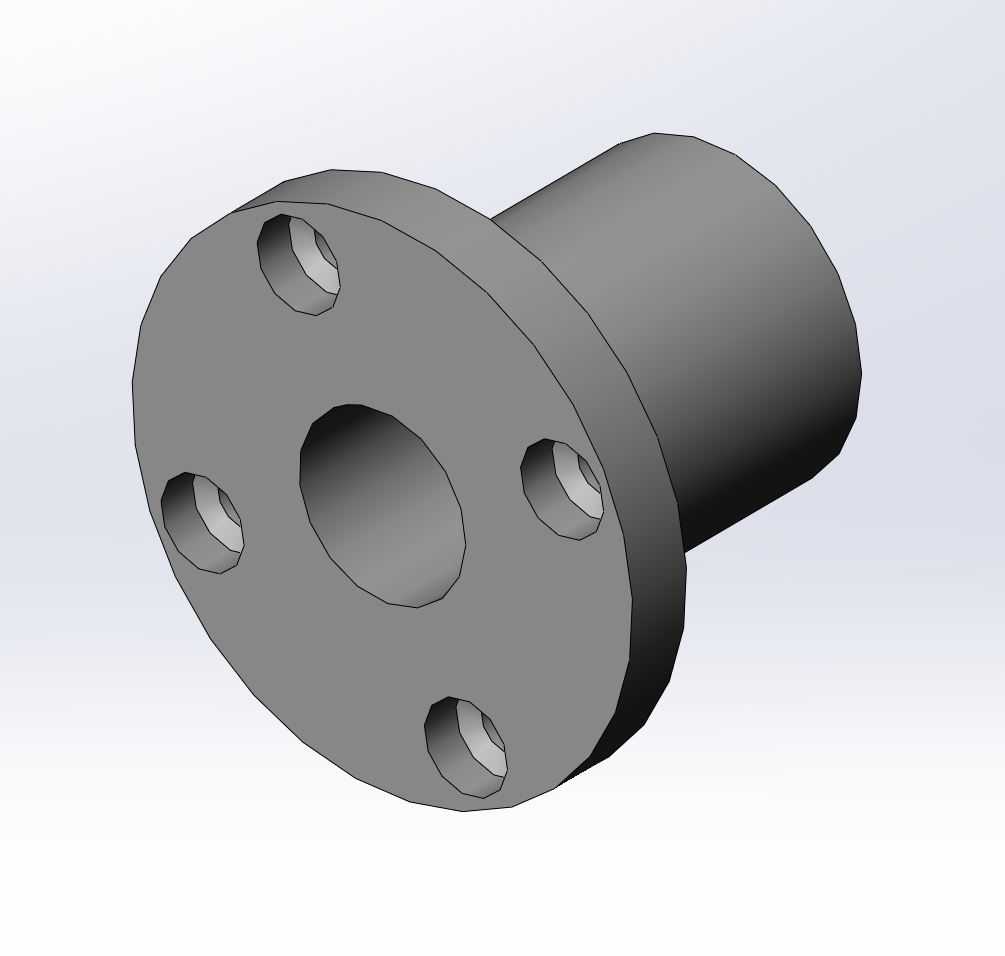

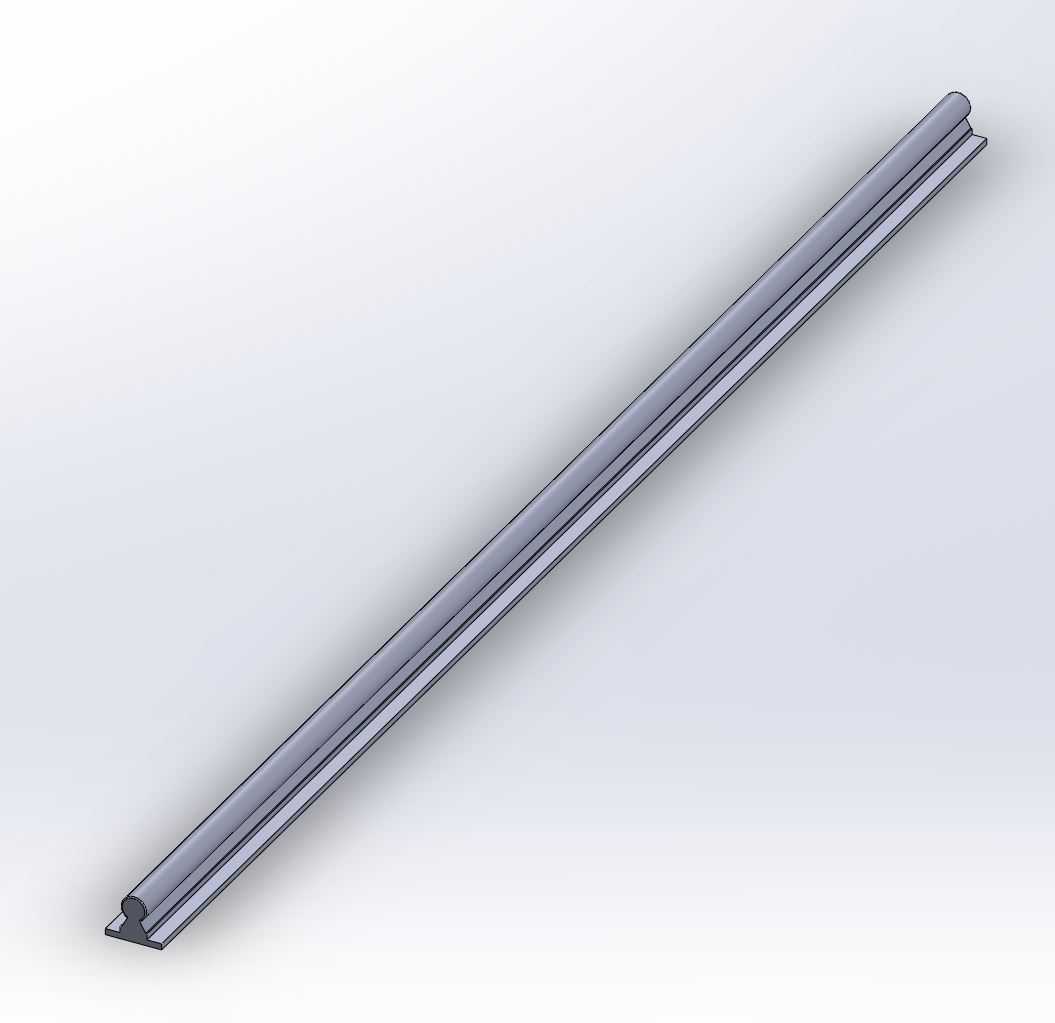

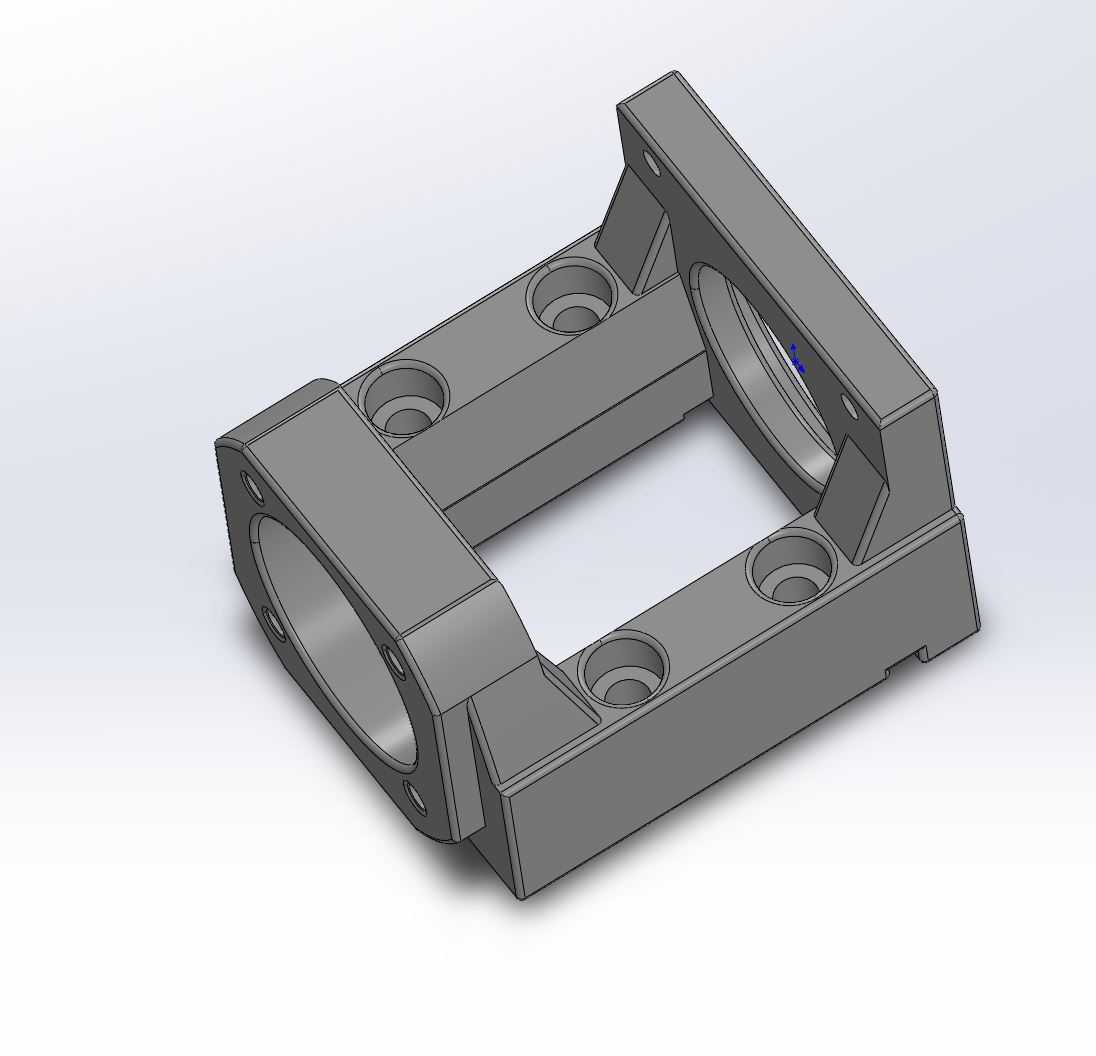

　　这款细长轴类零件是CNC加工工作台组装调试阶段的配套核心构件，主要承担工作台面进给导向、传动扭矩传递以及工位定位基准的多重作用，在中小型立式加工中心、数控雕铣设备的工作台模组中应用十分广泛。从实际工况适配角度出发，这类轴件的设计首先要匹配工作台的行程边界，整体杆身采用等直径细长结构，两端分别设计有适配安装的连接端头，一端为带定位台阶的插入式结构，可直接嵌入工作台滑座的预装孔位，依靠台阶面实现轴向定位，避免进给过程中出现轴向窜动；另一端为带微调螺纹的连接端，可与驱动侧的联轴器或者调节螺母配合，实现轴件安装后的预紧力调整，抵消长期往复运动产生的间隙。

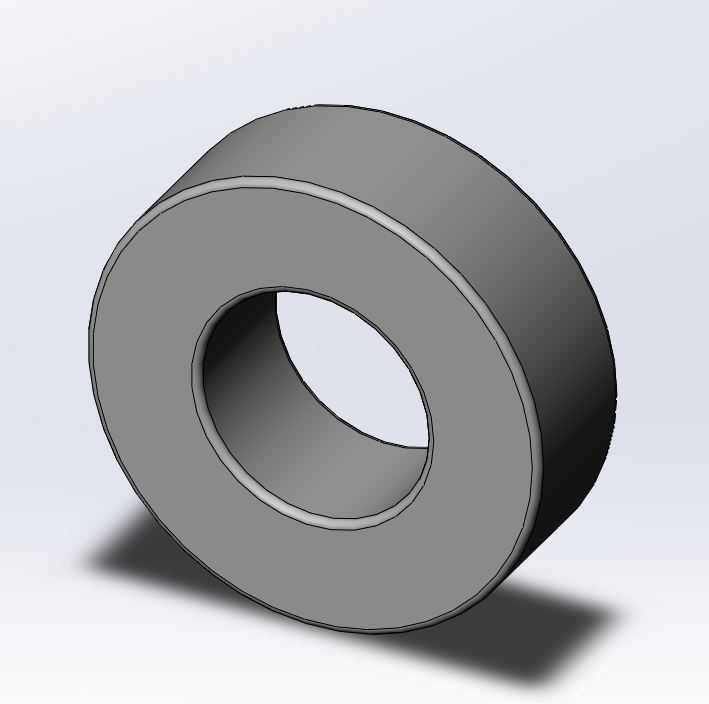

　　设计过程中首先要考虑细长轴的刚性问题，这类长径比偏大的轴件在加工和使用阶段都容易出现挠曲变形，因此杆身的同轴度公差被控制在0.02mm以内，圆柱度公差不超过0.01mm，表面粗糙度达到Ra1.6级别，既可以降低与导向铜套之间的滑动摩擦阻力，也能减少长期往复运动产生的磨损量。材质选用上优先考虑45号调质钢，经过调质处理后芯部保持足够的韧性，表面经过高频淬火处理后硬度达到HRC45-50，兼顾了抗冲击性能和耐磨性能，能够适应工作台频繁启停、变向进给的工况需求，不会因为频繁的载荷冲击出现轴身断裂或者表面拉伤的问题。

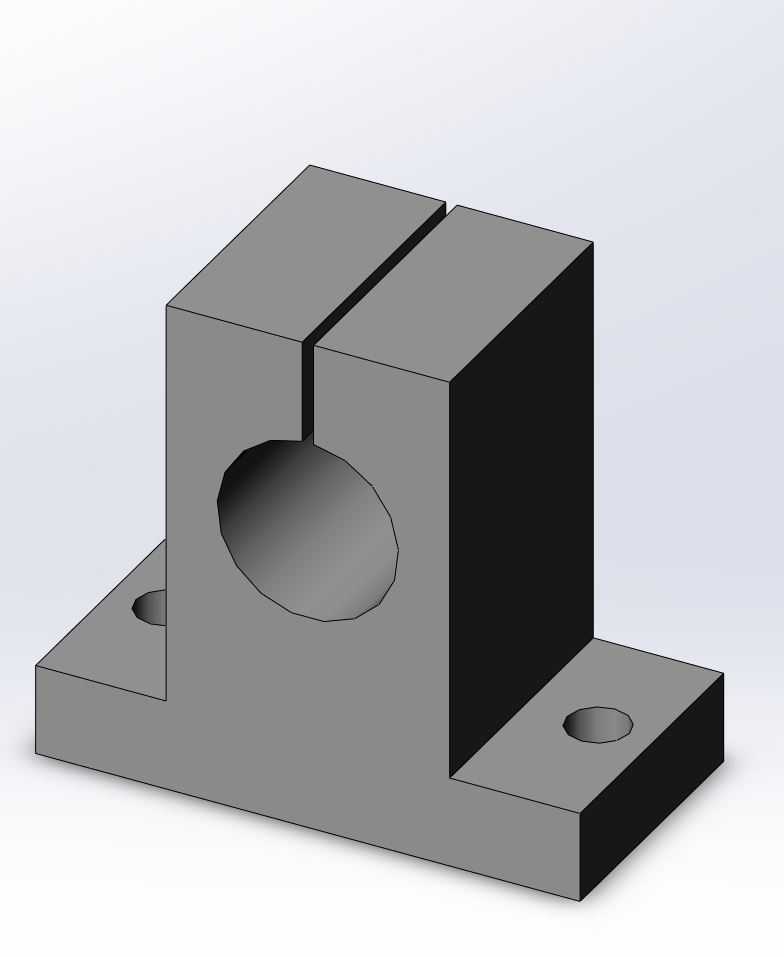

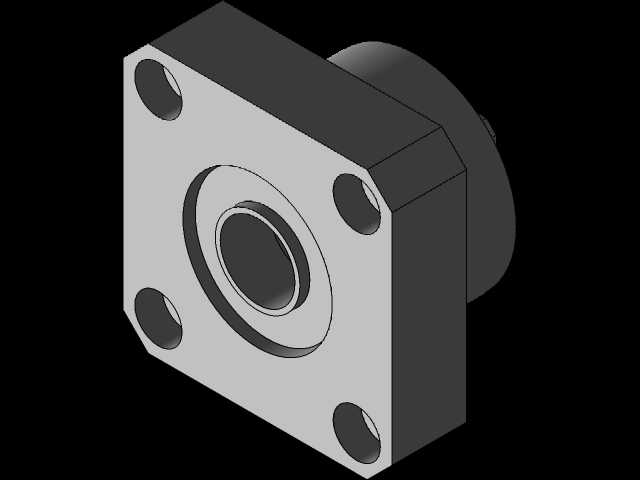

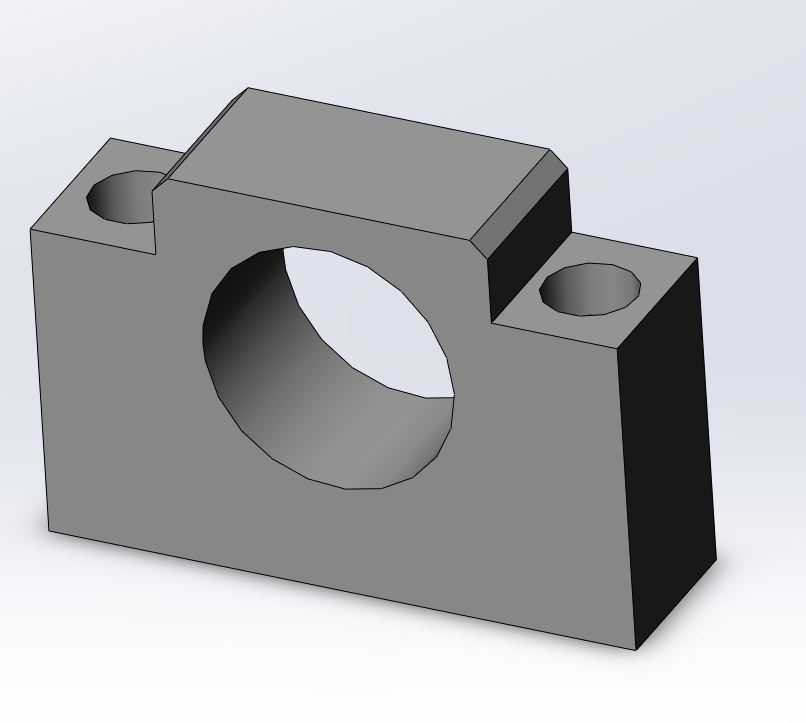

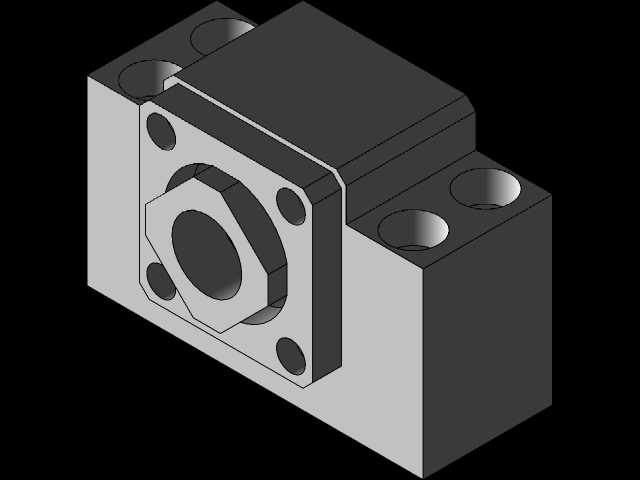

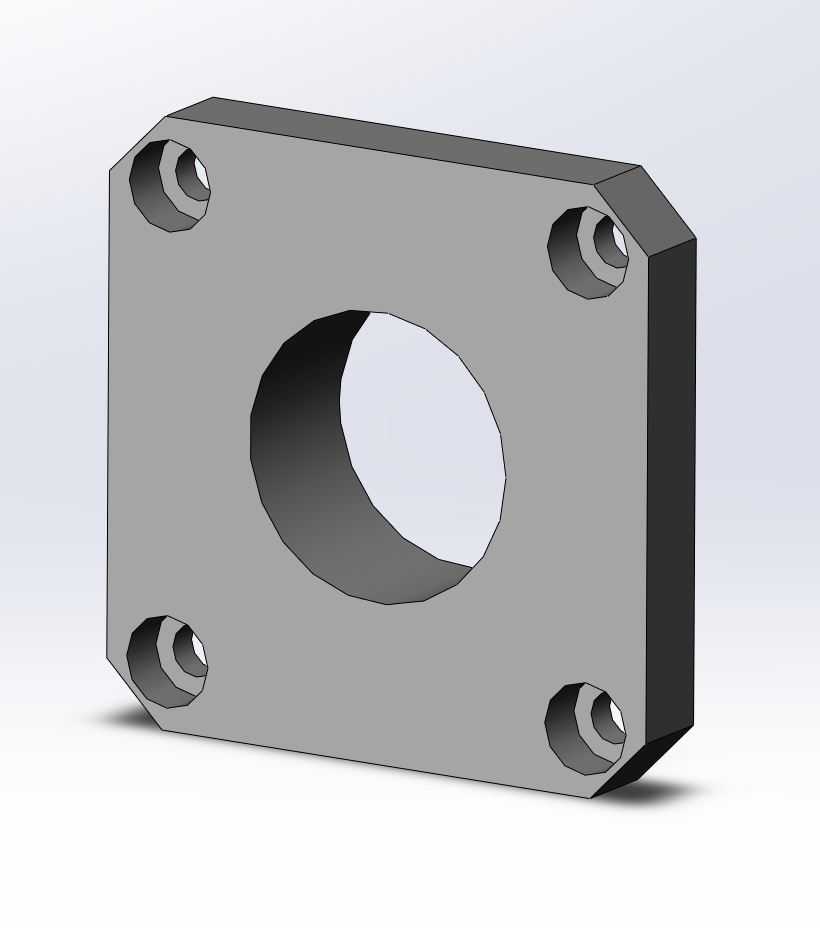

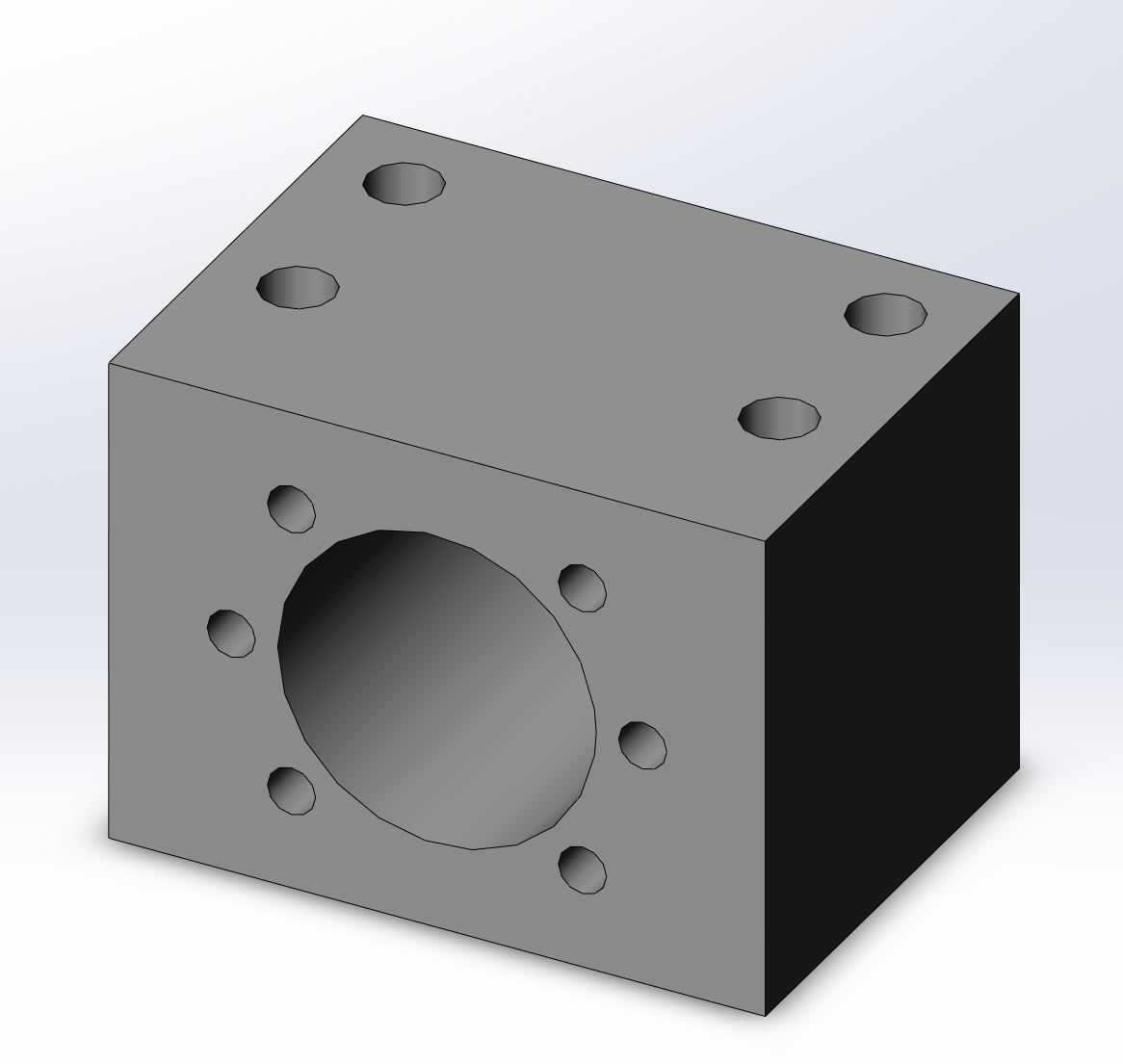

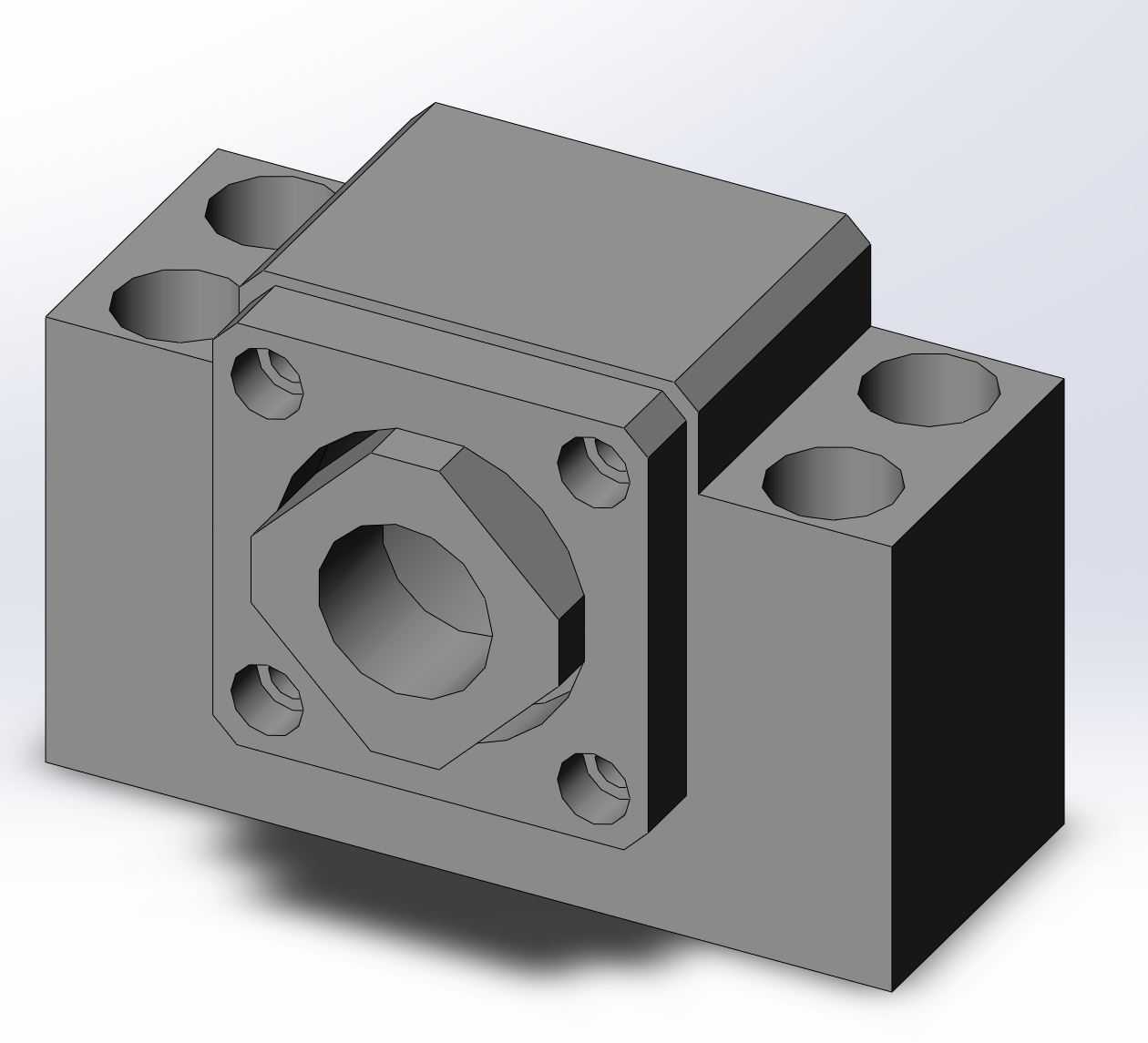

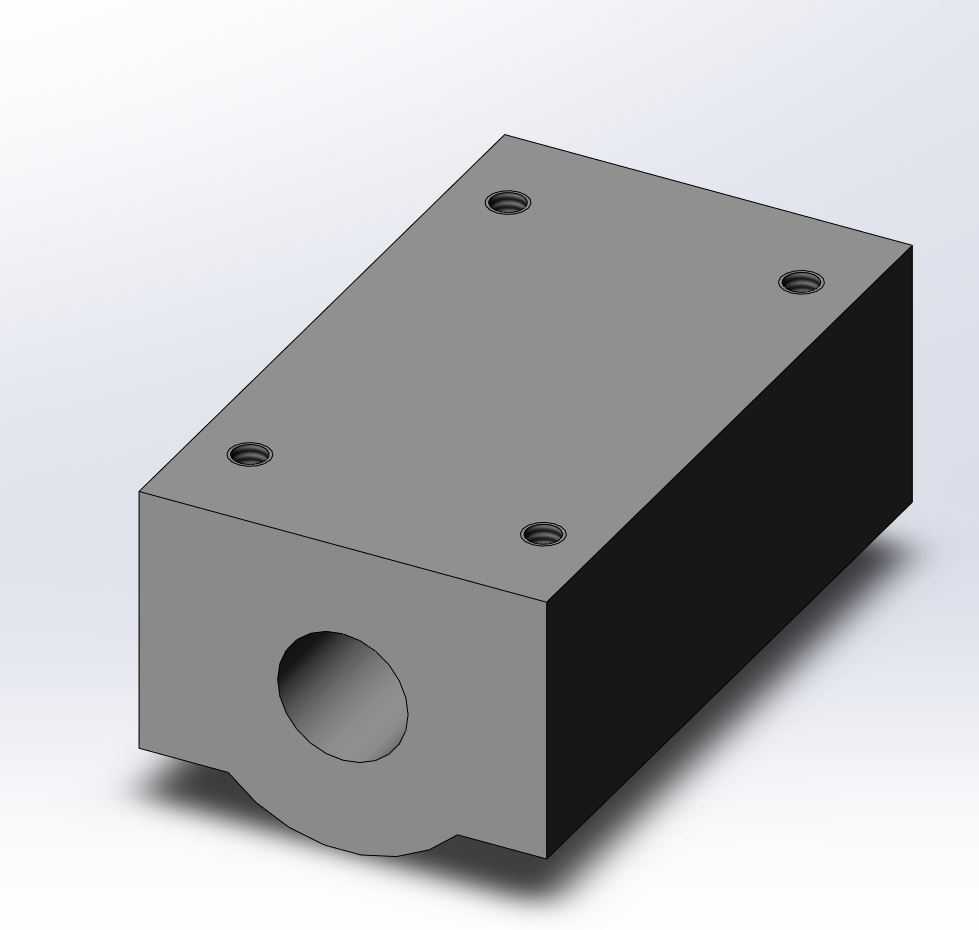

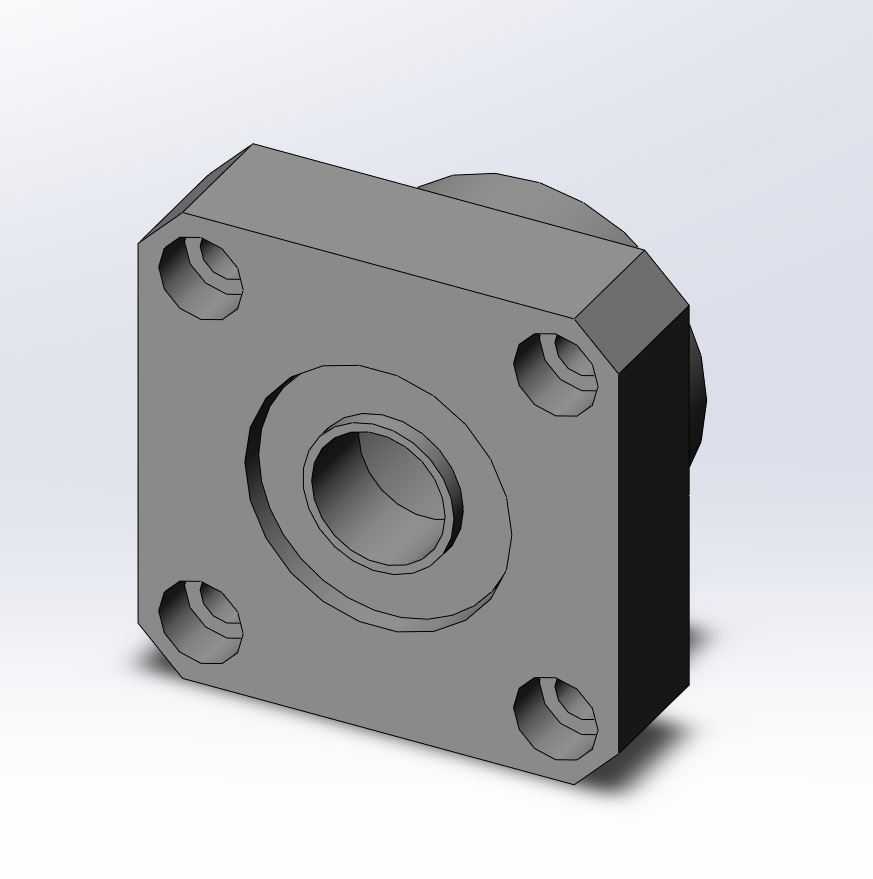

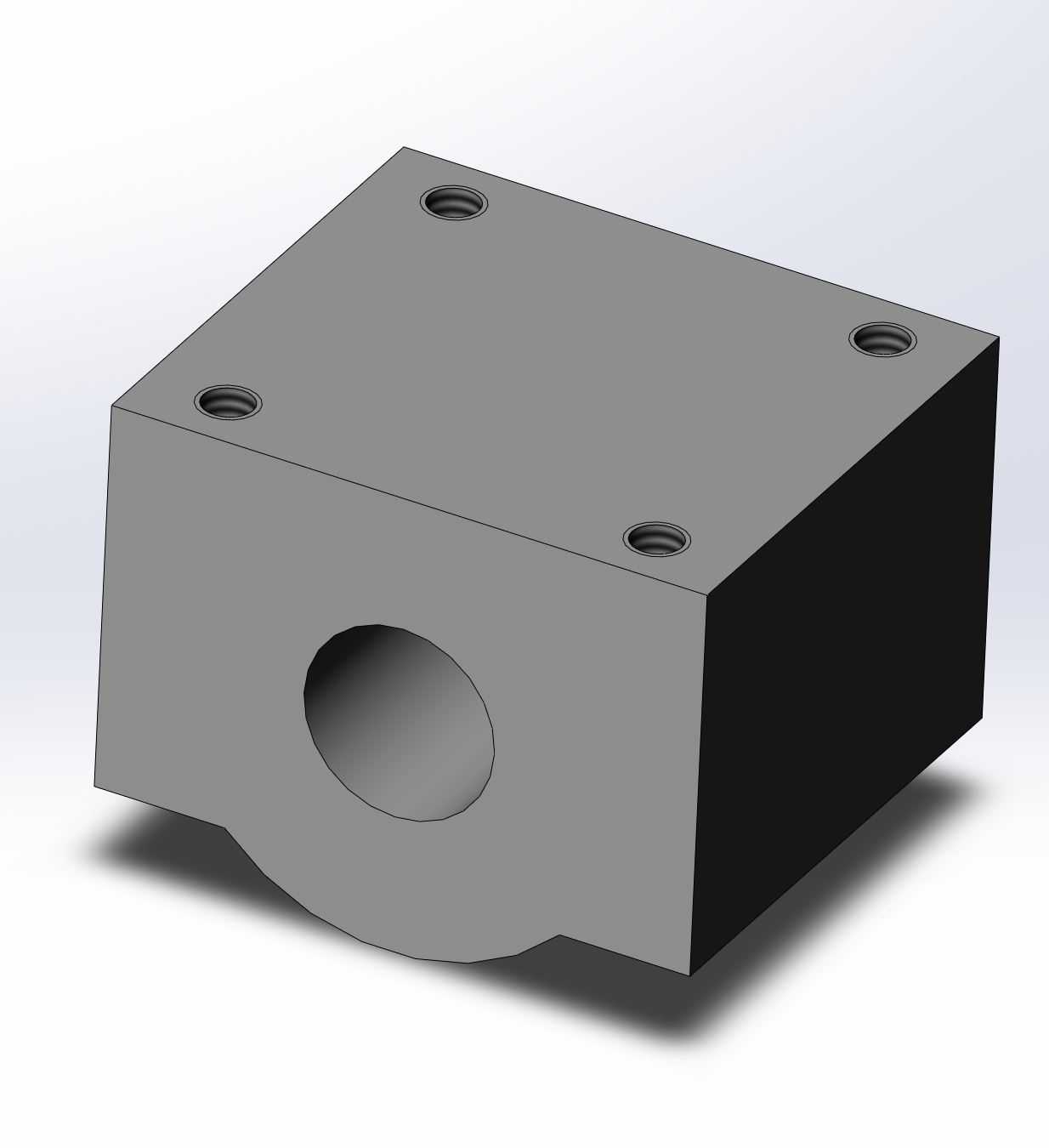

　　从安装边界来看，这款轴件的安装空间需要匹配杆身全长预留直线安装通道，两端的安装座同轴度偏差不能超过0.03mm，否则会在安装过程中对轴件产生附加弯曲应力，大幅缩短零件使用寿命。实际装配时需要先将一端的定位台阶完全嵌入固定座的定位孔，确认贴合面无间隙后再装配另一端的调节组件，逐步拧紧调节螺母的同时转动轴件，确保轴身转动无卡滞、径向跳动量在允许范围内，再完成锁紧固定。在工作台运行过程中，这款轴件不仅要传递进给方向的驱动力，还要作为滑座移动的直线导向基准，因此杆身的直线度公差要求极高，加工阶段需要采用跟刀架配合多次走刀的工艺，减少加工过程中的让刀变形，同时加工完成后需要进行时效处理，消除内部残余应力，避免长期存放或者使用过程中出现自然变形，影响工作台的运动精度。

　　在实际生产场景中，这类轴件的失效形式大多表现为表面磨损、弯曲变形以及连接端螺纹滑牙，因此在设计阶段就对易失效位置做了针对性强化：两端连接位置的直径略大于杆身直径，增加连接部位的结构强度；螺纹部位采用滚压加工工艺，相比切削螺纹的抗疲劳强度提升30%以上；杆身表面预留了0.1mm的修磨余量，当表面出现轻微拉伤时可以通过修磨恢复尺寸精度，配合加大尺寸的导向铜套即可继续使用，降低设备的维护成本。对于不同规格的CNC工作台，这类轴件的尺寸可以根据实际行程需求调整杆身长度，但是两端的连接结构尺寸保持通用化设计，能够适配同系列工作台的安装接口，减少备件的储备种类，方便车间的日常维护更换。
