无气轮胎轮毂一体化结构设计方案

　　在非道路移动机械、特种作业车辆、低速通勤载具的行走系统设计中，传统充气轮胎始终存在爆胎失压、穿刺漏气、胎压维护频繁的痛点，尤其是在工地碎石路面、厂区尖锐废料散落区域、景区观光路线等场景，充气轮胎的故障停机会直接拉高运维成本，甚至带来作业安全隐患。这款无气轮毂轮胎一体化结构，正是针对这类场景开发的行走部件，从根源上消除了充气结构带来的失效风险。

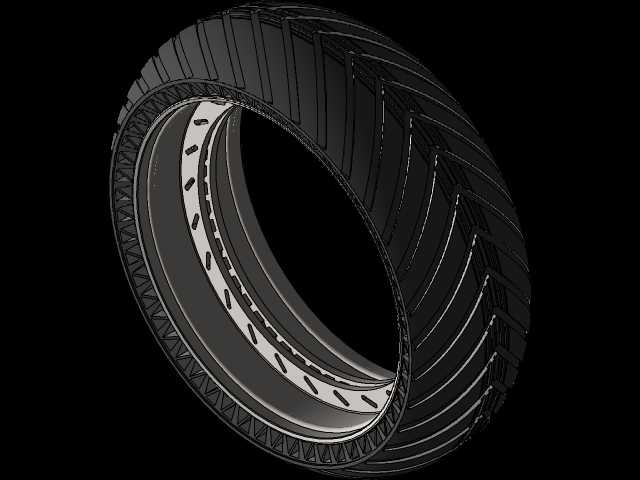

　　从结构设计逻辑来看，这款产品摒弃了传统轮胎的气密内胎、充气空腔结构，采用辐条式支撑结构替代压缩空气承担载荷传递功能。轮胎外圈采用带连续排水、抓地花纹的实心橡胶接触层，花纹沟槽的深度、走向按照低速重载工况的抓附需求设计，横向沟槽兼顾排水排泥能力，纵向连续筋条保证滚动过程中的平顺性，避免非铺装路面行驶时的过度颠簸。中间的支撑辐条采用均匀周向排布的弹性结构，每一组辐条的截面形状、倾斜角度都经过受力校核，既能够在承受垂向载荷时产生可控的弹性形变，过滤路面传递的颠簸冲击，又不会因为形变量过大导致轮体侧偏，保证转向过程中的支撑刚度。辐条与内圈轮辋采用一体化衔接结构，避免了传统轮胎与轮辋之间的装配滑移问题，也省去了轮胎拆装、胎压校准的维护工序。

　　在安装边界设计上，内圈轮辋的安装止口尺寸按照常规小型轮式载具的轮毂安装基准开发，轮辋内侧的定位台阶、安装孔位的节圆直径与同规格充气轮胎的轮辋参数保持兼容，不需要对原有载具的桥壳、安装法兰做额外修改，就可以直接替换同尺寸的传统充气轮胎，降低用户的替换改造成本。轮体的整体宽度、外径尺寸适配小型通勤车辆、厂区转运推车、园林作业机械的安装空间，轮体转动过程中的最大外廓不会与车架、挡泥板等周边部件产生运动干涉，安装时只需要对准法兰定位面，按规定扭矩紧固安装螺栓即可完成装配，不需要额外的轮胎压装、充气设备。

　　从实际使用的功能特性来看，这款无气轮体不存在漏气、爆胎的风险，即使在路面有尖锐金属、碎石、玻璃碎屑的场景下行驶，也不会因为穿刺导致轮胎失效，支撑辐条即使出现单根局部损伤，剩余的辐条结构依然能够维持基本的承载能力，不会出现瞬间失压导致的车辆侧倾风险，大幅提升恶劣路况下的行驶安全性。同时，橡胶接触层的耐磨配方按照高频率使用场景调配，磨损寿命比同规格普通充气轮胎更长，日常使用过程中不需要定期检查胎压、补充充气，也不需要携带备胎、补胎工具，大幅降低全生命周期的维护成本。

　　在设计过程中，需要重点平衡支撑辐条的刚度与阻尼特性：如果辐条刚度过大，会导致轮体的缓冲性能不足，路面颠簸会直接传递到车架，降低驾乘舒适性，同时也会导致轴承、车架连接处的冲击载荷变大，缩短相关部件的使用寿命；如果辐条刚度过小，承载时形变量过大，会导致转向时轮体侧偏量超标，行驶过程中出现滚动阻力过大、辐条疲劳断裂的问题。这款结构的辐条采用变截面设计，靠近轮辋的位置截面尺寸更大，保证连接强度，靠近外圈接触层的位置截面适当收窄，提供足够的弹性形变空间，在保证承载能力的前提下，尽可能优化缓冲性能。另外，辐条之间的镂空空隙可以在滚动过程中带动空气流动，帮助橡胶接触层散热，避免长时间连续行驶导致的橡胶过热老化问题，延长轮胎的使用寿命。

　　针对不同的使用场景，这款结构还可以通过调整辐条的数量、厚度、倾斜角度，匹配不同的载荷等级需求：用于重载转运场景时，可以增加辐条数量、加大辐条截面尺寸，提升整体承载能力；用于通勤代步场景时，可以适当减小辐条刚度，提升缓冲减震效果，优化骑行或乘坐的舒适性。外圈的花纹也可以根据使用场景调整，用于铺装路面时可以采用更细密的花纹降低滚动噪音，用于非铺装路面时可以加深沟槽深度、加大花纹块尺寸，提升抓地与排泥能力。
