碟形仿生飞行器主体结构三维设计方案

项目分类:飞机 发布时间:2022-07-30 ID:691782
  • 碟形仿生飞行器主体结构三维设计方案
  • 碟形仿生飞行器主体结构三维设计方案
  • 碟形仿生飞行器主体结构三维设计方案

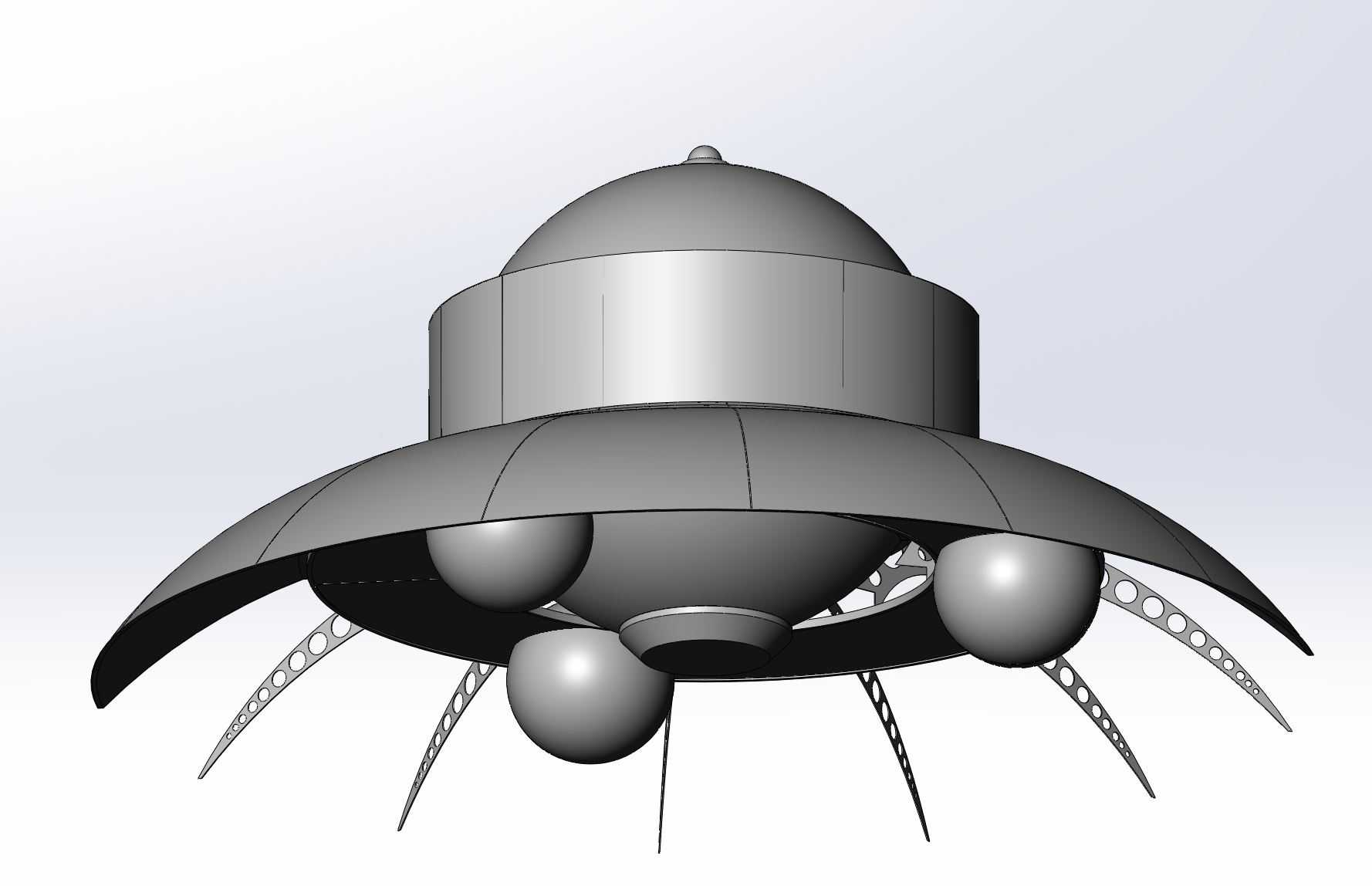

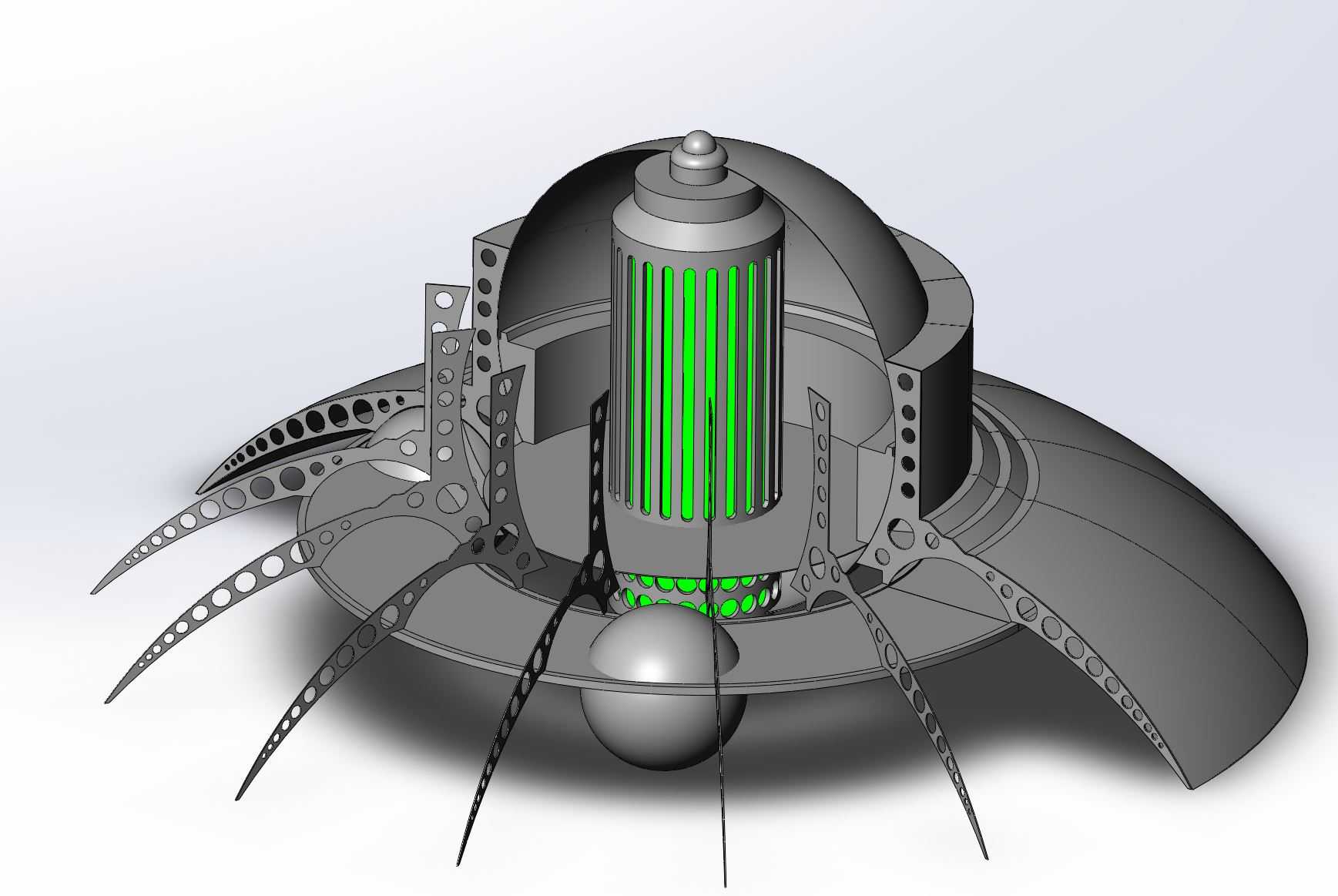

  该结构采用上下分舱的碟形整体布局,上部为半球形封闭舱段,中部设置环形承力带作为主载荷传递框架,下部延伸出大曲率碟形翼面作为主升力面,区别于常规固定翼或多旋翼飞行器的气动布局,翼面边缘做薄化切边处理,降低高速飞行时的翼尖涡流损耗。下部球形凸起为动力舱预留安装位,三个等角度分布的球形舱可分别容纳独立动力单元,配套的镂空支撑臂从碟形翼面下方向外延伸,臂身采用等间距减重孔设计,在保证结构抗弯刚度的前提下,尽可能降低非载荷段的结构重量,支撑臂末端预留动力组件安装接口,可适配不同规格的推进装置。

  从实际应用场景来看,该类布局的飞行器可适配低空复杂环境下的巡检、探测作业,碟形翼面的大升阻比特性支持其在较低动力输出下实现长时间悬停,无突出尾翼或长机翼的结构设计,能在楼宇间隙、林区等狭窄空间内灵活穿行,避免常规旋翼飞行器桨叶外露易剐蹭的问题。中部环形承力框架作为整个结构的核心受力件,上部连接半球形乘员/设备舱,下部对接碟形翼面与动力舱,所有纵向、横向的飞行载荷都通过该框架完成分散传递,设计时在框架与上下舱段的连接位置做了加厚圆角过渡,避免应力集中导致的结构疲劳。

  设计过程中优先考虑了结构的装配兼容性,上部半球舱与中部环形框架采用止口定位方式,配合周向均布的紧固件完成连接,无需复杂的工装即可完成舱段拆分,方便内部设备的检修与更换。下部三个动力舱的安装接口采用统一规格,支持动力单元的快速拆装替换,支撑臂与碟形翼面的连接位置设置了加强筋,抵消动力输出时产生的振动载荷,避免长期振动下连接位出现松动。外形尺寸上,整体结构的最大外径控制在适配低空飞行管制要求的范围内,上部半球舱的内部净空可容纳常规探测设备或单人驾乘空间,碟形翼面的下反角经过反复调整,保证低速飞行时的气动稳定性,同时避免翼面与下方支撑臂、动力单元产生气动干涉。

  安装边界方面,整个结构的重心严格控制在中部环形框架的中心轴线上,三个动力舱的重量偏差控制在极小范围内,避免飞行时出现偏航力矩,支撑臂的延伸长度经过匹配计算,既保证动力单元的气流不会直接冲击碟形翼面下表面造成升力损失,又不会因臂长过大导致整体结构刚度下降。翼面下方的镂空结构除了减重作用外,还可作为气流导流通道,引导动力单元产生的下洗气流顺畅排出,降低飞行时的气动阻力。上部半球舱的顶部设置了小型凸起整流罩,可容纳导航、通信天线等设备,同时优化顶部的气动外形,减少高速飞行时的顶部压差阻力。

  结构细节上,所有外露的棱边都做了圆角钝化处理,既降低飞行时的空气摩擦阻力,也避免装配、维护过程中尖锐边角造成的操作损伤。动力舱的球形外壳采用等壁厚设计,在保证内部安装空间的前提下,尽可能降低壳体重量,同时球形结构自身的力学特性可更好地分散飞行时的气动冲击与振动载荷。支撑臂上的减重孔采用长圆形设计,孔边做了翻边强化处理,避免开孔位置出现应力集中导致的臂身断裂,这种设计在航空航天薄壁结构件中应用广泛,能在重量与刚度之间找到最优平衡点。
