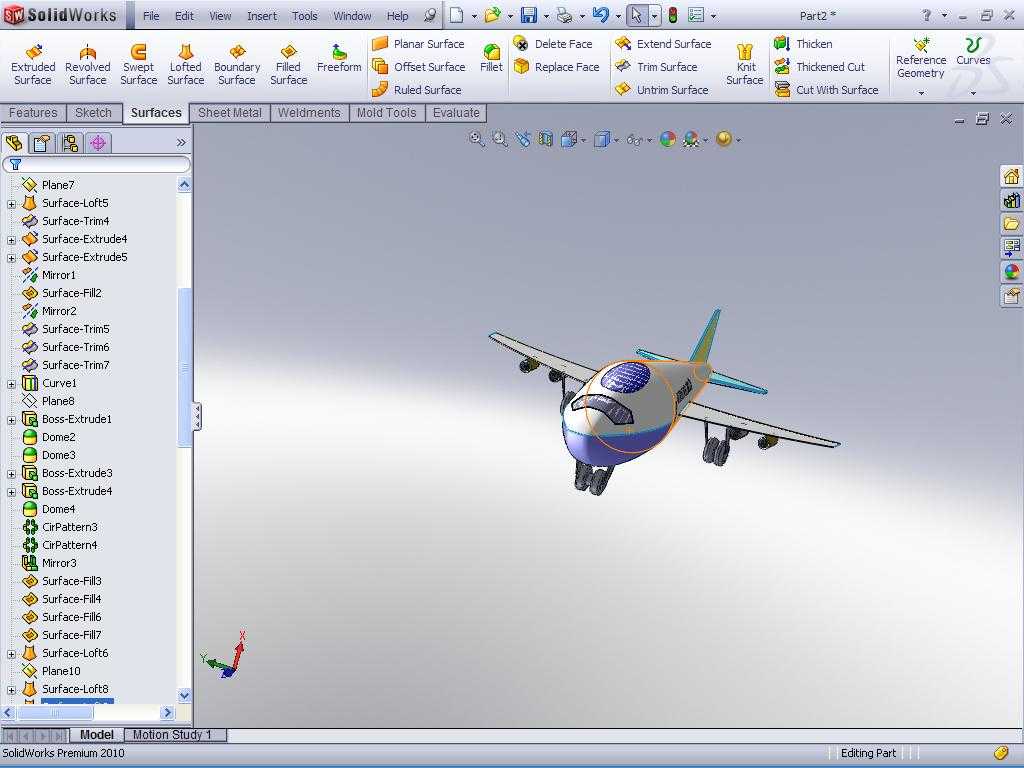

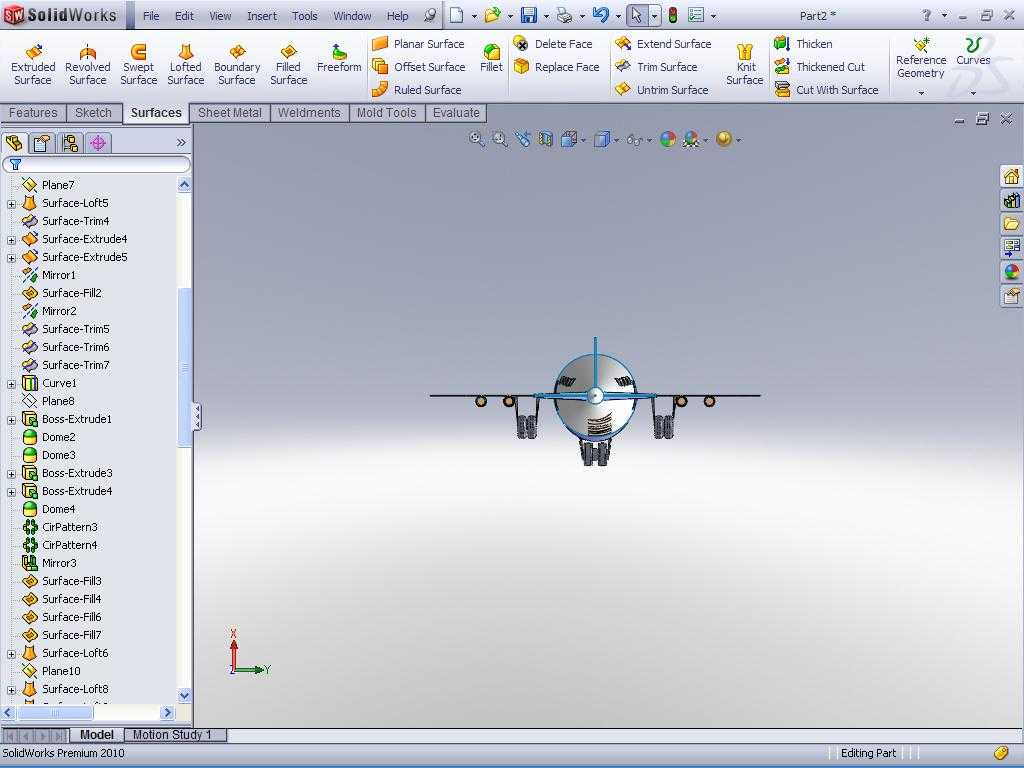

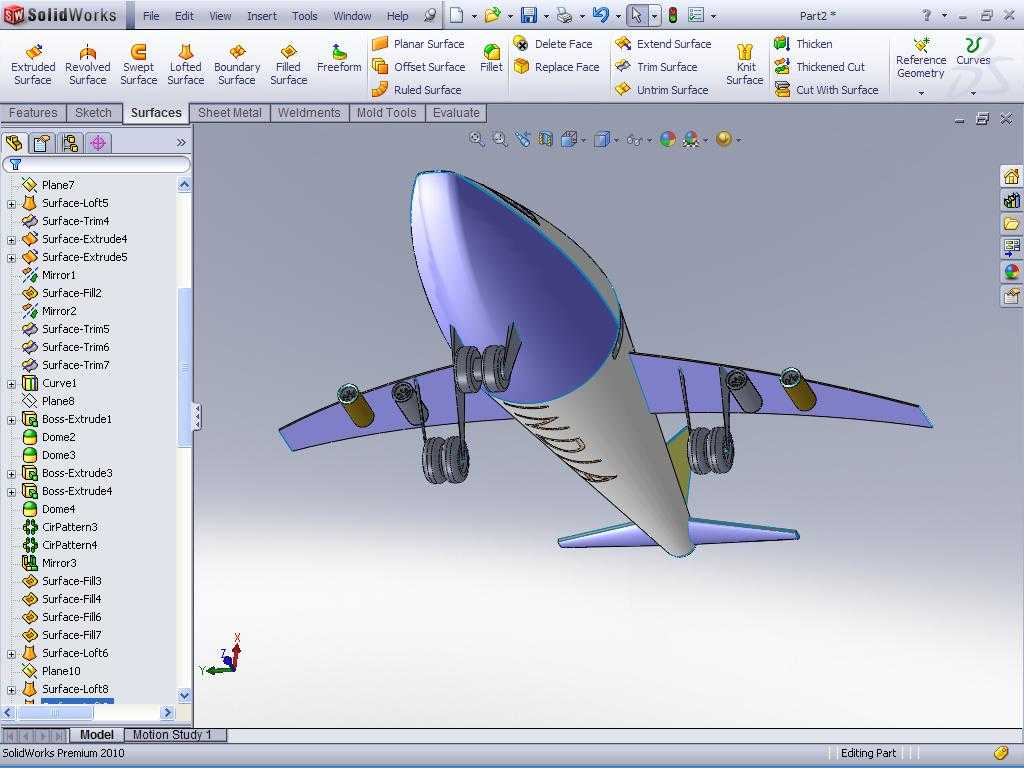

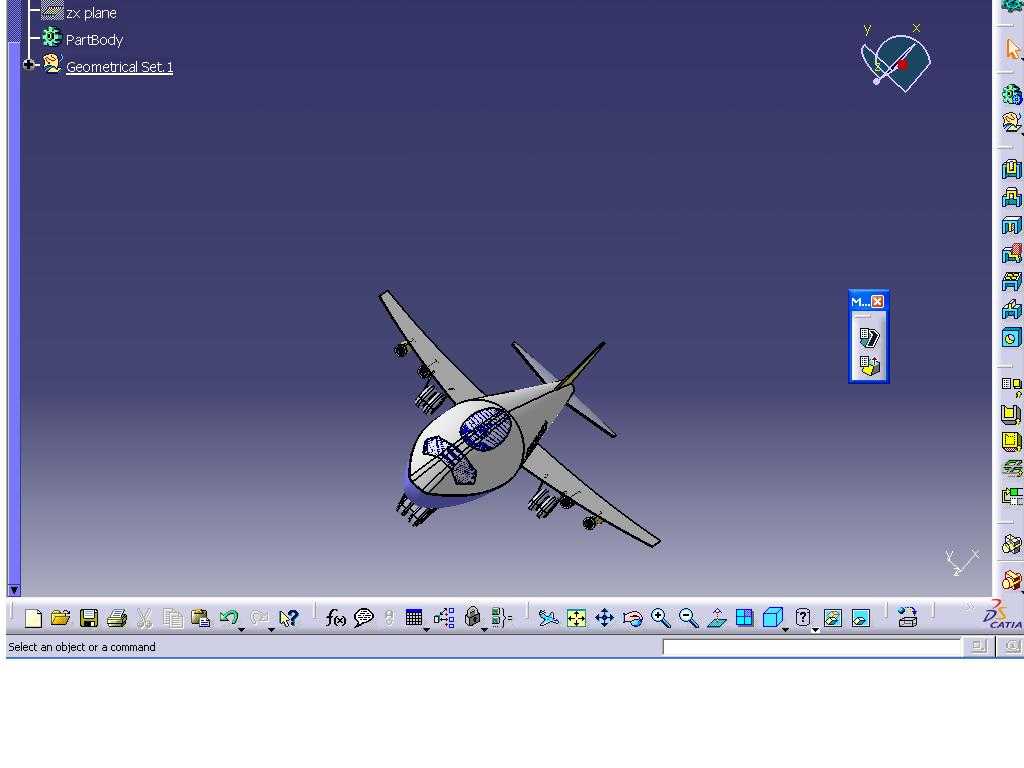

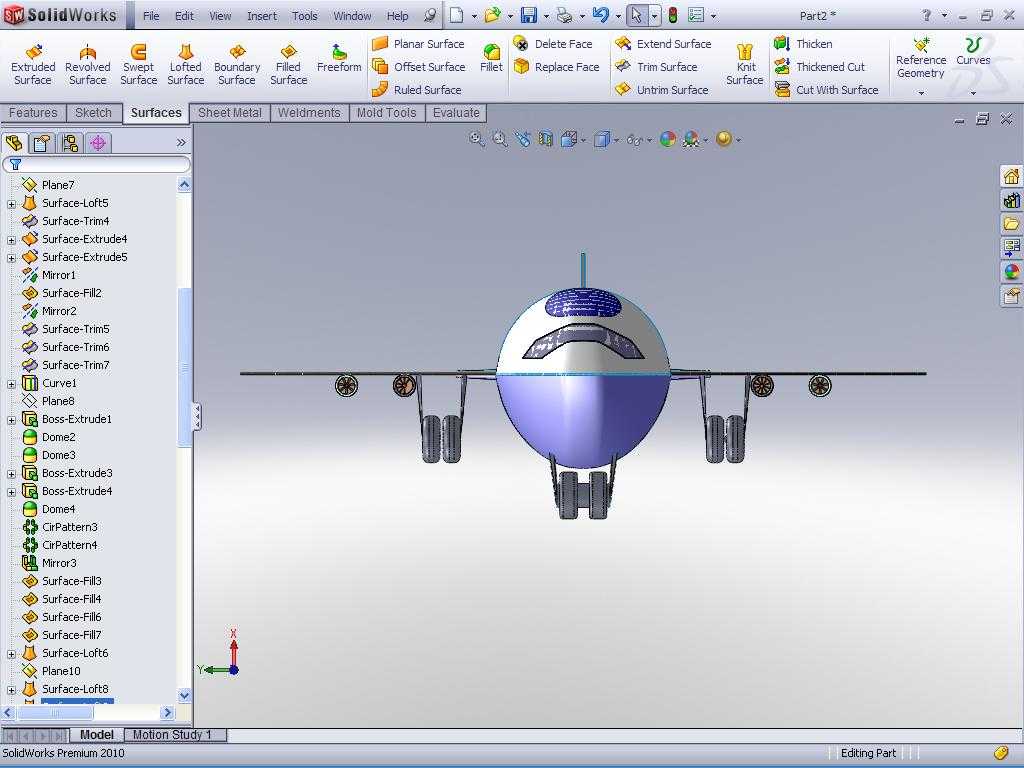

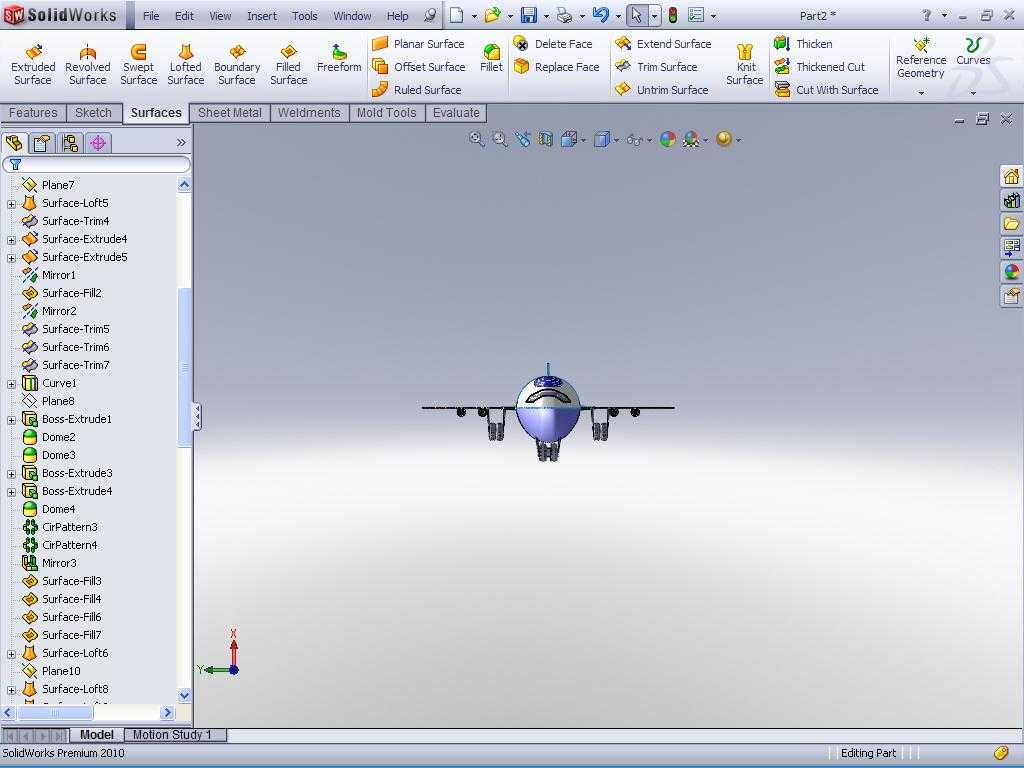

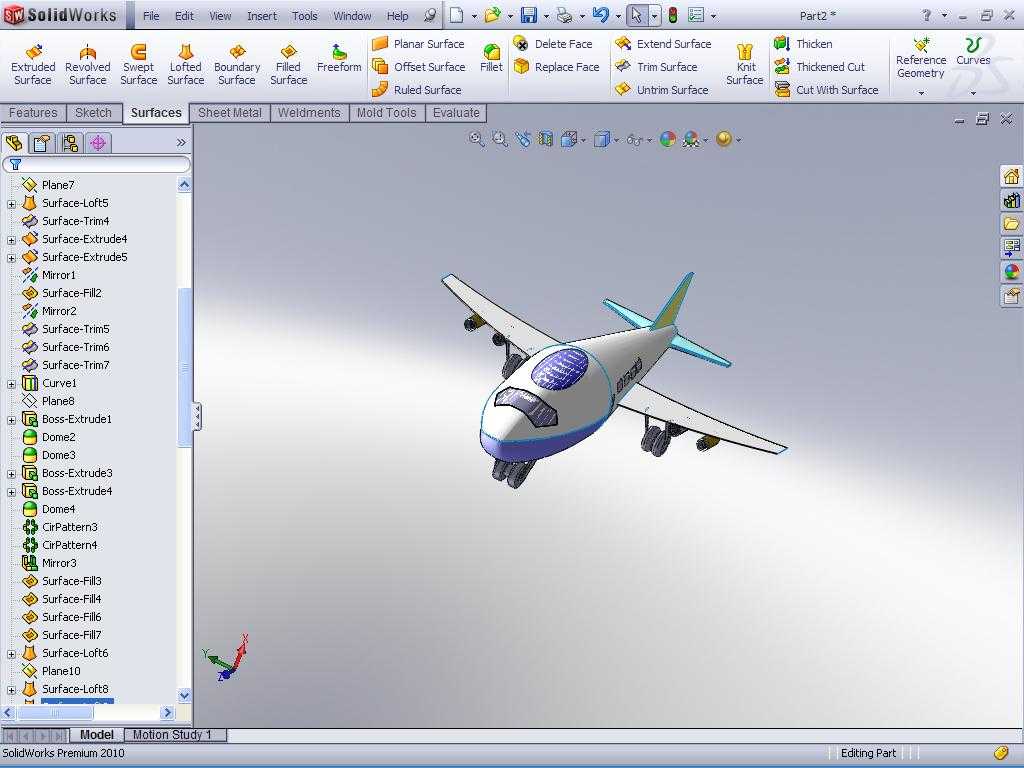

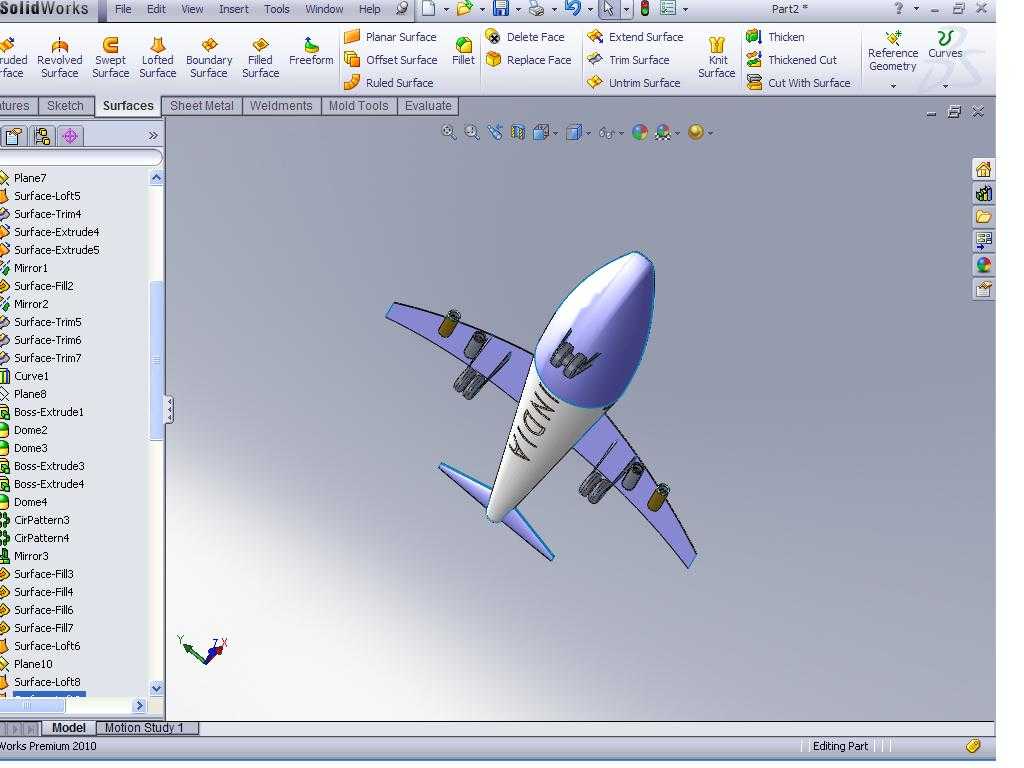

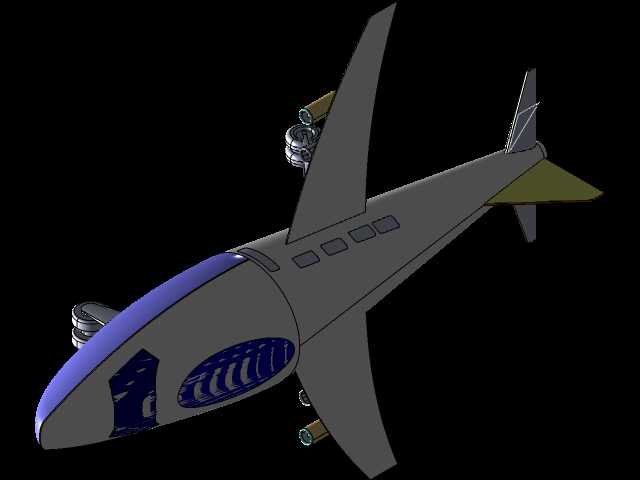

民用飞机机身曲面结构三维数模

　　该模型围绕民用支线飞机机身主体结构完成曲面建模，完整还原了机身中段的气动外形轮廓，建模过程中优先保证机身曲面的G2连续性，避免曲面拼接处出现曲率突变，匹配亚音速飞行阶段的减阻设计需求。从实际应用场景来看，该机身段模型可用于航空专业教学演示、机身结构方案验证、气动仿真前处理阶段的几何参考，也可作为机载设备安装布局的基准载体。模型中预留了机翼对接的安装边界，机身两侧的机翼连接位置做了曲面过渡处理，能够匹配下单翼布局的安装需求，连接区域的曲面偏移量严格按照常规民用飞机的翼身融合设计逻辑设置，减少翼根处的气流干扰。机身下部预留了主起落架的安装接口位置，接口处的平面度基准符合起落架收放机构的安装公差要求，

　　起落架连接区域的曲面做了局部加厚的结构预留，能够承受起降阶段的冲击载荷传递。机头段的曲面收敛角度按照常规民用飞机的座舱视野要求设置，既保证飞行员的前下方视野范围，也兼顾机头部位的雷达罩安装空间，曲面收敛过程中没有出现曲率拐点，避免飞行过程中产生局部紊流。机身尾部的曲面过渡匹配尾翼安装的基准面，垂直尾翼与水平尾翼的连接位置预留了安装平面，平面的法向角度符合常规尾翼的安装角要求，能够保证飞行过程中的航向与俯仰稳定性。建模过程中采用多截面曲面放样的方式构建主体轮廓，不同站位的机身截面轮廓按照面积律分布设置，减少跨音速阶段的飞行阻力，截面之间的过渡采用引导线控制，保证机身外形的顺滑度。机身表面的蒙皮分块线按照实际维护需求做了隐含的分割参考，

　　蒙皮分块的尺寸边界符合常规航空铝板的供货规格，减少生产过程中的材料裁切损耗。舷窗位置的曲面凹陷做了细节处理，凹陷深度与过渡圆角符合舷窗安装的密封要求，避免飞行过程中出现应力集中。客舱内部的轮廓预留了内饰安装的空间边界，机身内壁与外蒙皮之间的间隙符合夹层结构的安装厚度要求，能够容纳隔音棉、线束、管路等机载系统的布置空间。货舱区域的轮廓边界按照常规集装箱的尺寸要求设置，货舱门的位置预留了开口轮廓，开口周边的结构做了加强筋的布置参考，弥补开口带来的结构强度损失。从安装边界来看，机身各段的对接面采用法兰式连接的基准设置，对接面的平面度公差参考民用飞机机身装配的通用要求，相邻段的定位销孔位置做了对称布置，保证装配过程中的定位精度。

　　模型中构建的起落架连接接头位置，其安装孔的同轴度符合起落架转动的自由度要求，收放过程中不会与机身蒙皮产生运动干涉。机翼对接接头的位置设置了多个连接点，能够将机翼的升力均匀传递到机身框结构上，避免局部应力过大导致结构变形。整个模型的曲面构建过程中，严格控制曲面的控制点数量，减少后续曲面编辑、结构拆分时的模型数据量，方便后续导入仿真软件进行网格划分，也便于结构工程师在该数模基础上进行内部框、梁、桁条等结构的详细设计。
