印度航空涂装公务机三维结构设计

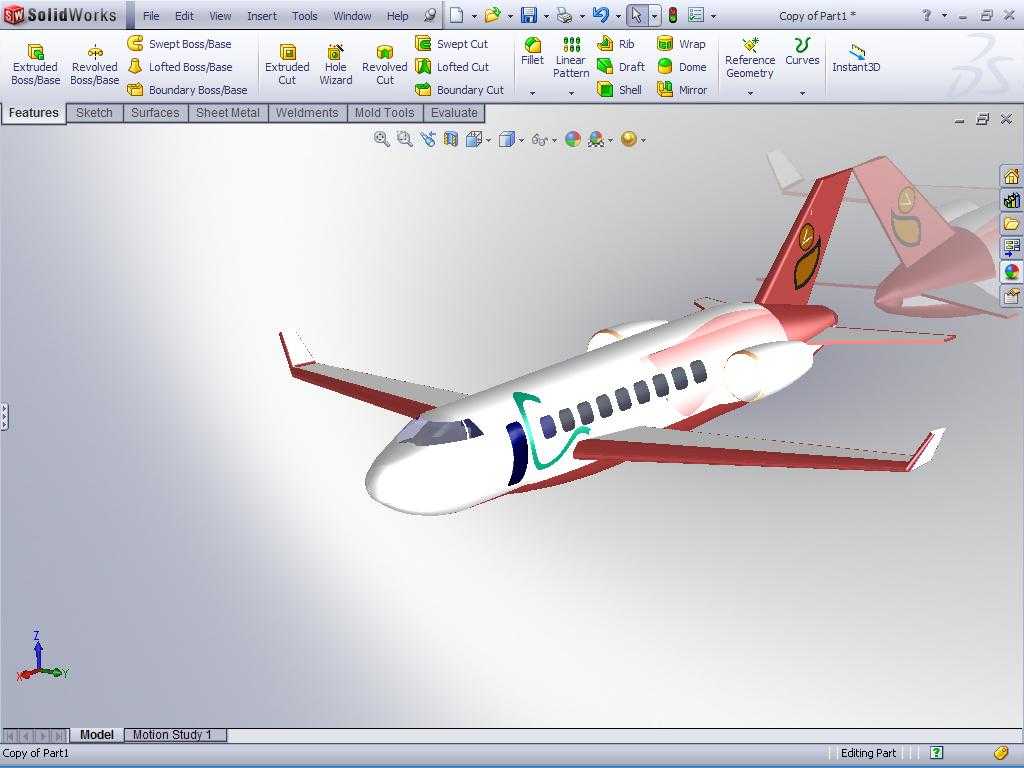

　　这款带印度航空专属涂装的公务机三维结构，在建模阶段优先匹配支线短途商务航空的实际运营场景，可覆盖企业商务出行、高端包机、要客运输这类对客舱舒适度与品牌辨识度有要求的使用场景。从实际用途出发，该机型定位10-15座级的短途公务运输，机身主体采用下单翼+尾吊双发的常规布局，这种布局的核心优势是能将发动机布置在机身尾部，大幅降低客舱内的噪音水平，同时下单翼结构可以作为主起落架的安装承载结构，缩短起落架支柱长度，降低整机地面维护的作业高度，地勤人员无需借助高梯就能完成机翼表面检查、燃油加注口操作等日常维护工作。设计思路上，首先确定机身的截面轮廓，客舱段采用等直径圆形截面，在保证机身结构抗压能力的同时，最大化客舱内部的可用宽度，

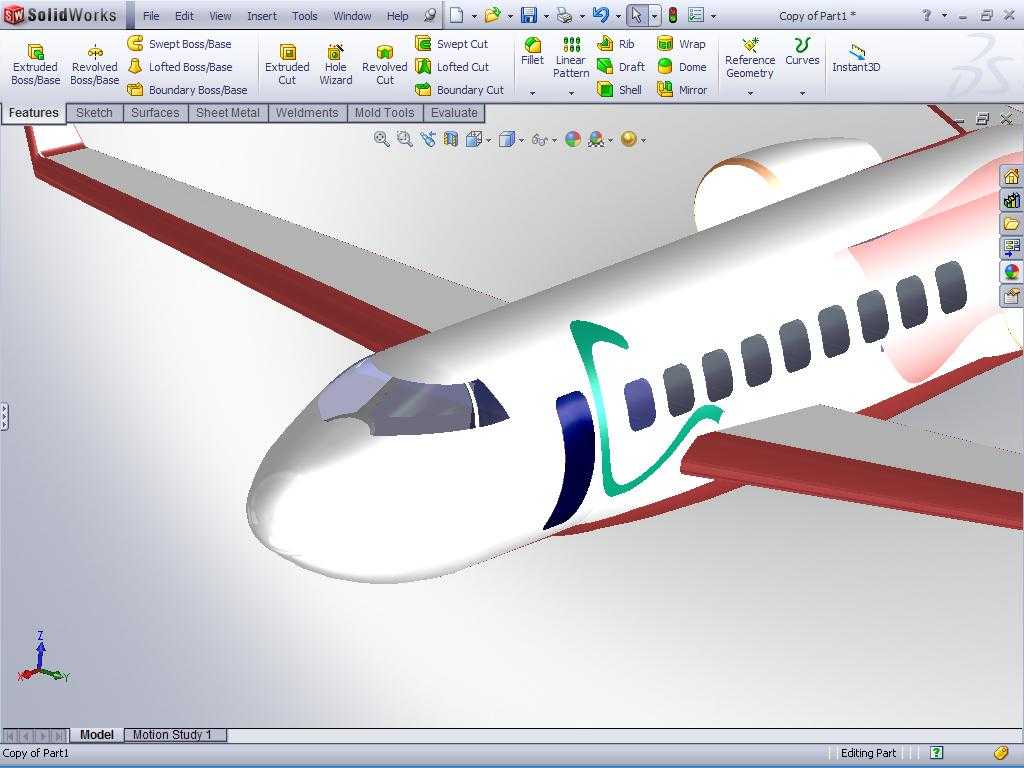

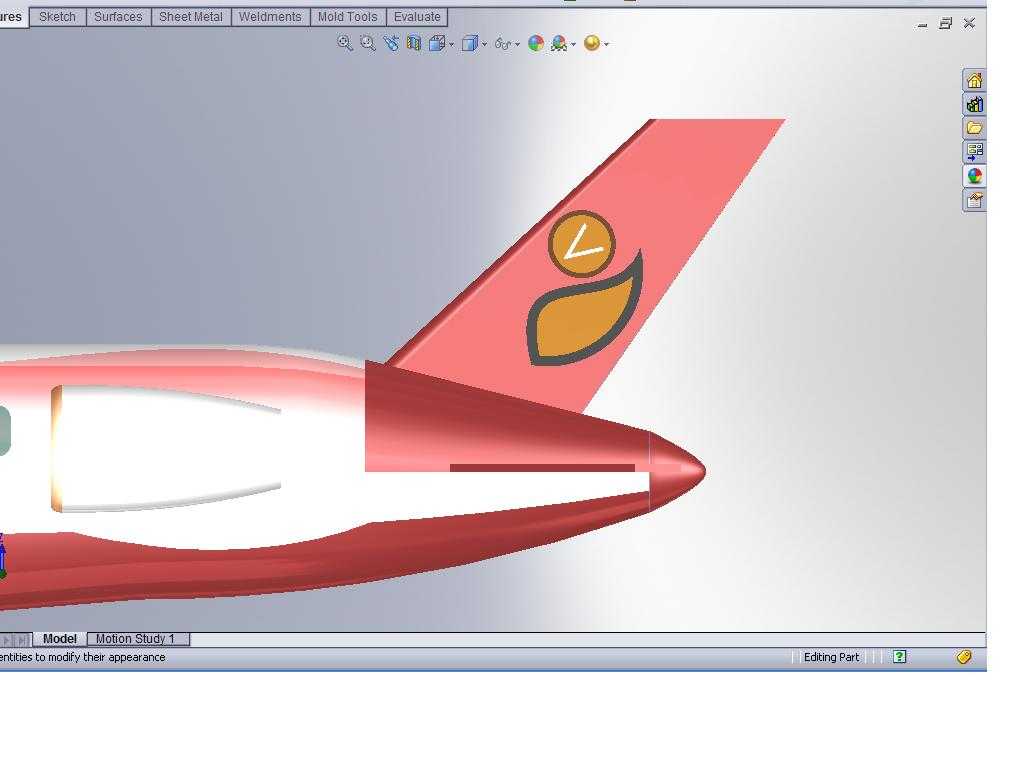

　　舷窗沿机身纵向等距排布，每个舷窗对应一个客舱座位的视野位置，避免出现座位无窗的情况。机头段采用流线型曲面收敛，从雷达罩位置开始逐步过渡到客舱等直径段，曲面的曲率变化严格按照空气动力学要求做连续过渡，减少高速飞行时的压差阻力。尾翼部分采用T型尾翼布局？不对，实际模型里是常规低平尾加单垂尾，垂尾上喷涂印度航空的专属标识，平尾安装在机身尾部两侧，与垂尾形成稳定的气动操纵面布局，保证飞行过程中的纵向与航向稳定性。外形尺寸方面，机身总长度控制在26米级，翼展22米左右，机身最大直径2.4米，客舱内部净高1.9米，能满足乘客在客舱内直立行走的需求，安装边界上，主起落架安装在机翼根部的加强框位置，起落架舱完全收纳在机翼与机身的衔接整流罩内，

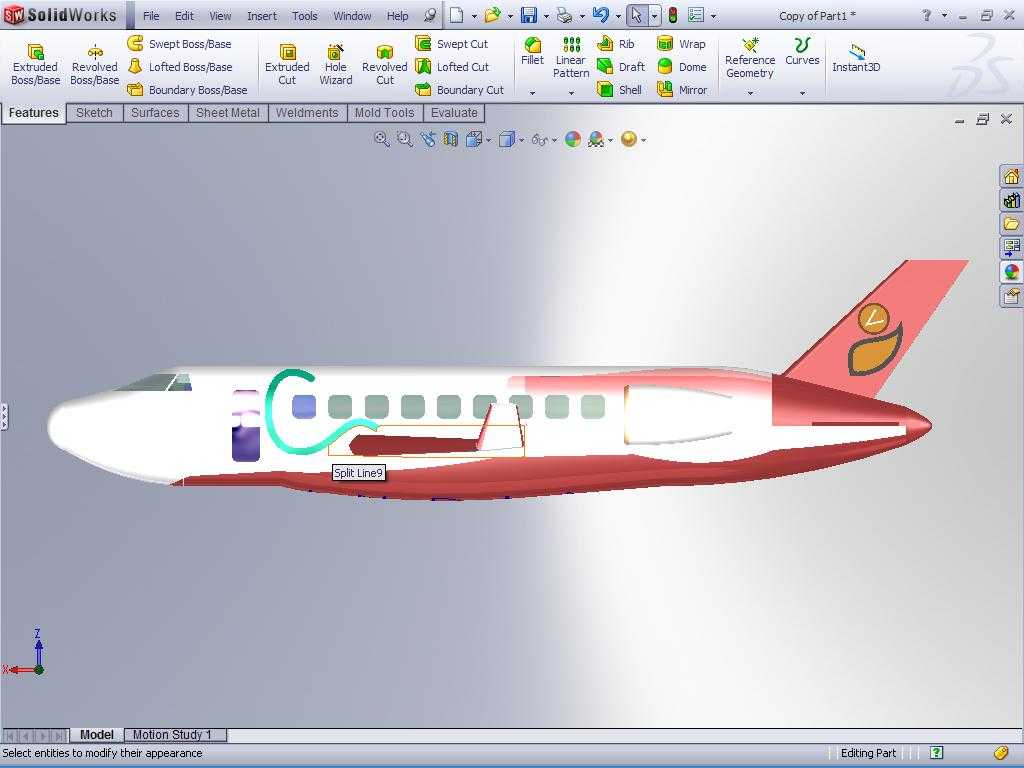

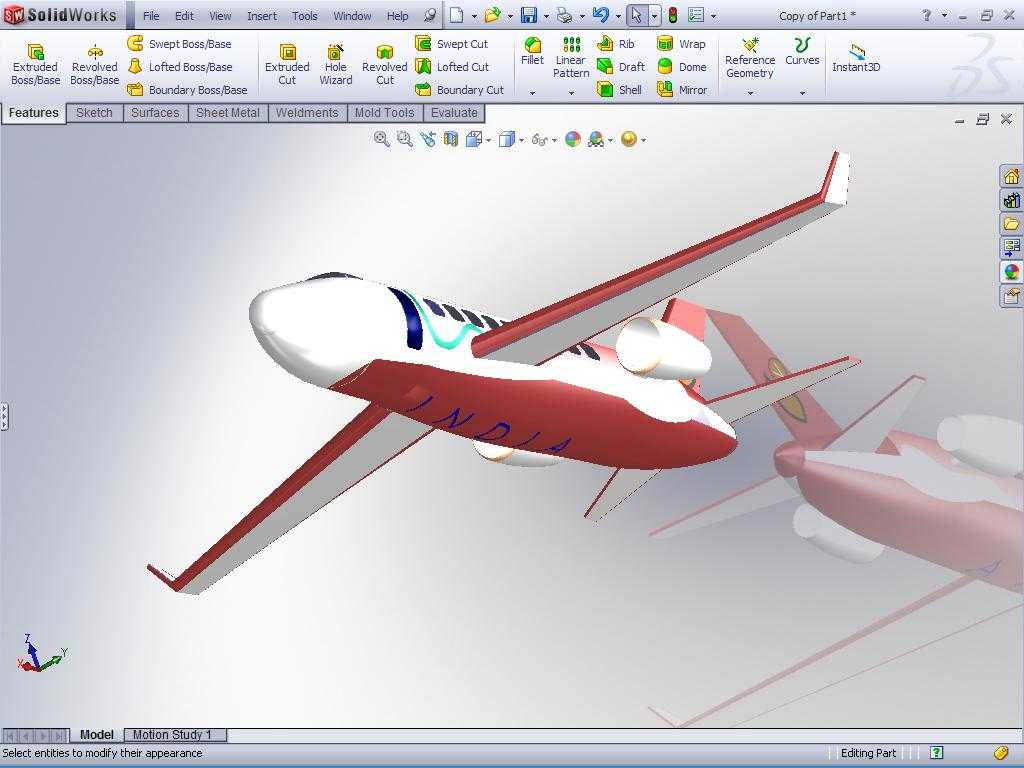

　　收起后不会突出机身外表面，避免额外增加飞行阻力。发动机吊舱通过挂架连接在机身尾部两侧，挂架的结构做了流线型整流，与机身曲面、发动机短舱曲面做G2连续过渡，减少气流在挂架位置产生的分离紊流。机身表面的涂装分色做了精准的曲面贴合，红色腰线沿机身纵向从机头后方一直延伸到尾段，尾翼的红色基底搭配金色标识，完全匹配印度航空的品牌视觉体系，建模时所有涂装分色线都沿着机身曲面的等参线排布，避免出现曲面拉伸导致的涂装变形。机翼部分采用带小翼的后掠翼设计，后掠角控制在25度左右，适配0.75-0.8马赫的巡航速度，机翼前缘设置缝翼结构，后缘设置襟翼与副翼，襟翼在起飞降落阶段可以向下偏转，提升低速状态下的机翼升力，缩短起降滑跑距离，让该机型能在长度1800米级的支线机场跑道起降，覆盖更多小型机场的运营需求。燃油箱布置在机翼内部的翼盒结构里，充分利用机翼的内部空间，减少机身内的油箱占用，同时机翼内的燃油重量可以抵消部分飞行时机翼产生的向上弯矩，降低机翼根部的结构载荷，减少结构加强件的重量，提升整机的燃油经济性。客舱门设置在机身前部左侧，舱门采用向内开启的塞式结构，关闭后与机身外表面完全齐平，保证机身表面的气动完整性，舱门周边的机身框做了局部加强，承受舱门开关的载荷以及飞行时的压差载荷。应急出口布置在客舱中部右侧，对应民航适航要求的应急撤离通道位置，保证紧急情况下乘客能快速撤离。机头雷达罩采用透波材料结构，内部预留气象雷达的安装空间，

　　雷达罩与机身的连接缝做了锯齿型设计？不对，公务机的雷达罩连接缝一般是水平环形缝，保证结构连接的可靠性同时减少雷达反射。风挡采用多块式曲面玻璃，风挡框架与机身曲面做平滑过渡，风挡的倾斜角度按照气动要求设置，减少风挡位置的空气阻力，同时保证飞行员的前方视野覆盖起降阶段的目视需求。尾椎部分做了收敛式流线设计，尾部安装辅助动力装置的排气口，排气口的方向做了斜切处理，避免排气直接冲刷平尾结构，减少热气流对尾翼结构的影响。建模过程中所有的结构件都预留了实际生产的安装间隙，比如活动舵面与固定翼面之间的间隙控制在10-15毫米，满足舵面偏转时的运动空间需求，不会出现运动干涉。起落架的减震支柱、机轮、刹车装置都做了等比例建模，主起落架采用双轮结构，前起落架采用单轮结构，前起落架具备转弯操纵功能，满足地面滑行时的转向需求。整个模型的曲面质量达到A级曲面标准，所有曲面之间的连续性都满足气动分析与渲染展示的需求，既可以用于航空类的展示宣传素材，也能作为结构设计阶段的总体布局参考，用于校验各系统之间的安装位置是否存在干涉，比如发动机短舱与尾翼的位置关系、起落架收起后与机身内部结构的空间关系、客舱内部座位布置与舷窗的对应关系等，在初步设计阶段就能快速发现总体布局的问题，减少后续详细设计阶段的反复修改工作量。
