印度航空涂装民航客机曲面造型设计

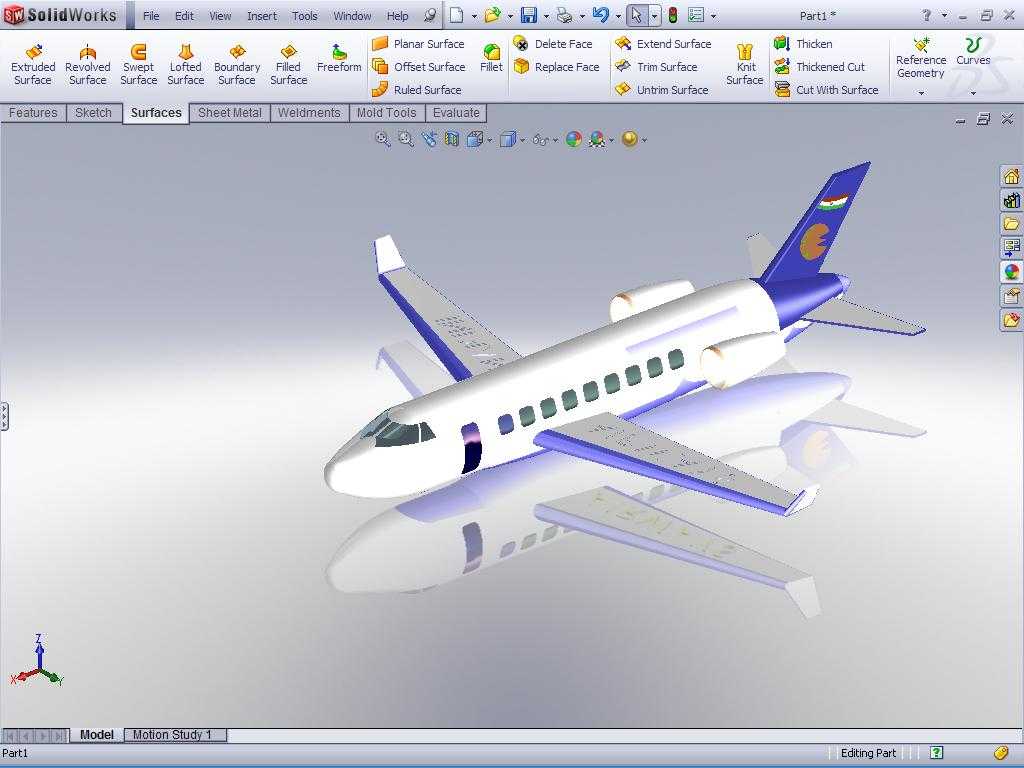

　　该曲面造型作品聚焦民航支线客机的外观曲面构建，核心服务于航空工业前期的外观方案验证、涂装效果打样以及曲面结构教学场景，可作为航空类院校曲面建模课程的实操案例，也能为航企涂装方案迭代提供直观的三维可视化参照，避免直接在全参数整机模型上调整外观带来的运算负载过高问题。从实际用途来看，这类纯曲面造型不需要承接结构强度仿真、管路布设等深层设计任务，核心是还原机身的气动曲面顺滑度，同时精准呈现航司专属涂装的分色边界，在航企新涂装发布前的内部评审环节，这类曲面模型可以快速导出渲染图，用于市场部门的宣传物料预制作，也能配合3D打印设备制作等比例展示模型，用于航展、线下门店的品牌展示场景。设计思路上完全围绕曲面连续性展开，没有做实体化的壁厚、

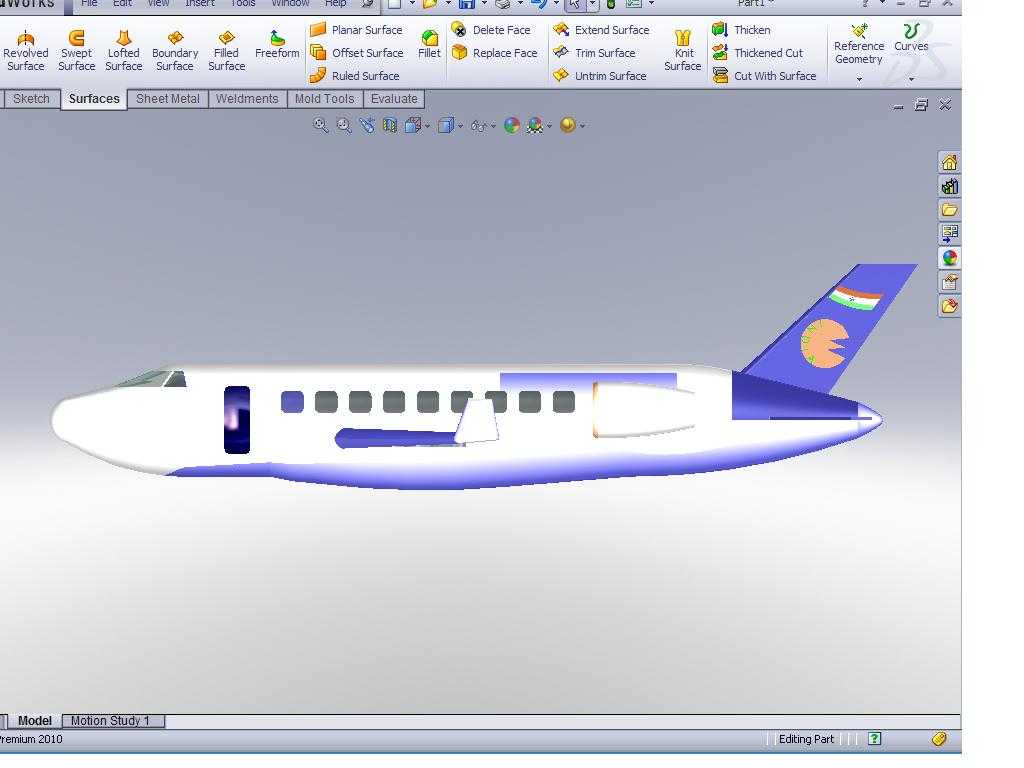

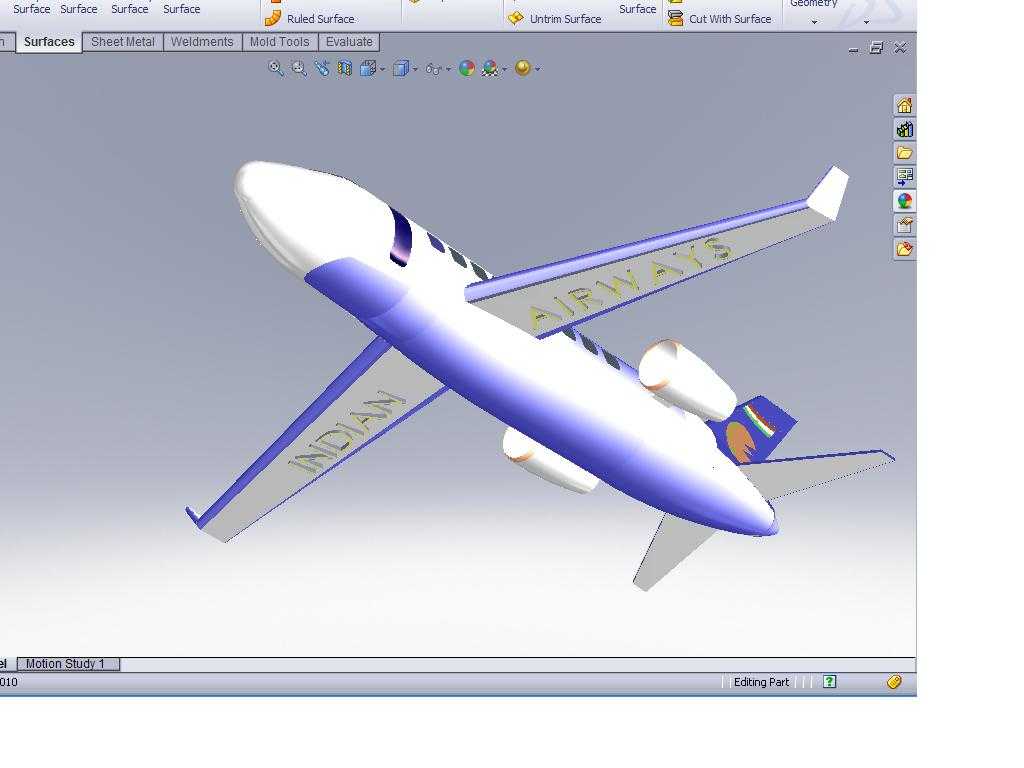

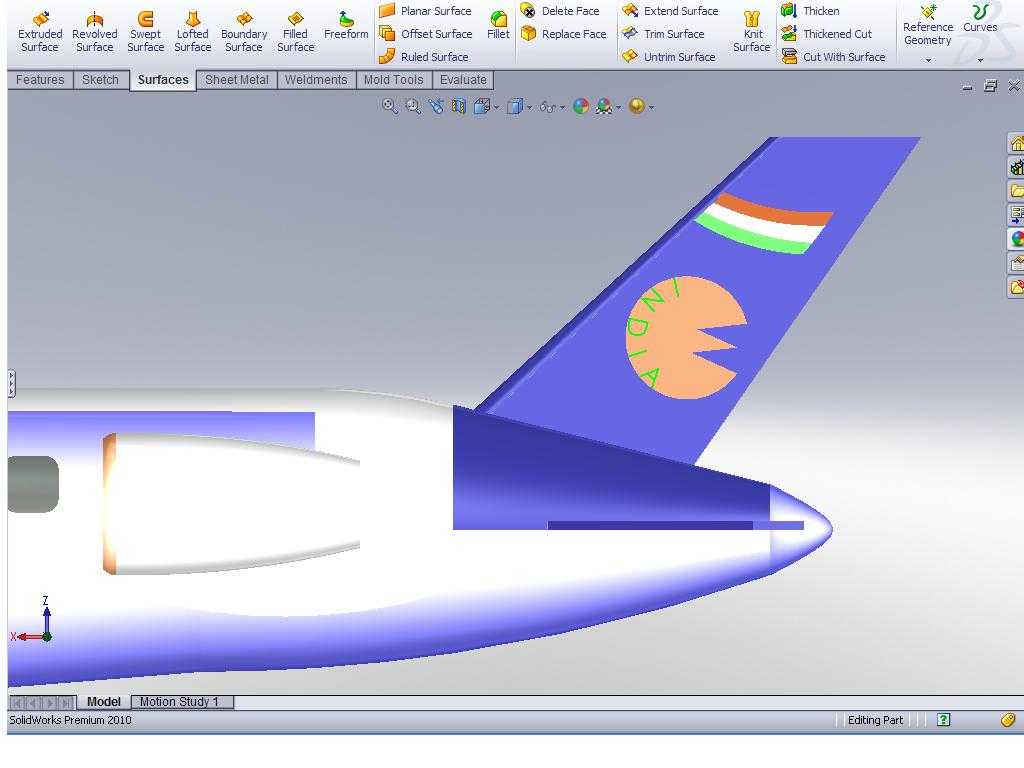

　　内部隔框等结构，机身主体采用多段放样曲面拼接，从机头雷达罩的圆弧过渡段开始，逐段控制截面线的曲率变化，保证客舱段截面的圆度偏差控制在合理范围内，避免曲面出现褶皱、拐点等影响顺滑度的问题；机翼与机身的衔接位置做了专门的曲面过渡处理，虽然没有还原真实机翼的翼型结构，但衔接处的G2连续保证了渲染时不会出现光影断层；尾翼部分单独做了曲面拆分，方便后续调整尾翼的涂装图案，尾翼顶端的弧度、垂尾与平尾的衔接位置都做了曲率校验，避免出现曲面扭曲。外形尺寸上参考了主流支线客机的比例关系，机身长度与翼展的比例控制在1.2:1左右，机身截面直径按照单通道客机的常规尺寸等比例缩放，客舱舷窗的排布严格按照等距分布，相邻舷窗的间距、

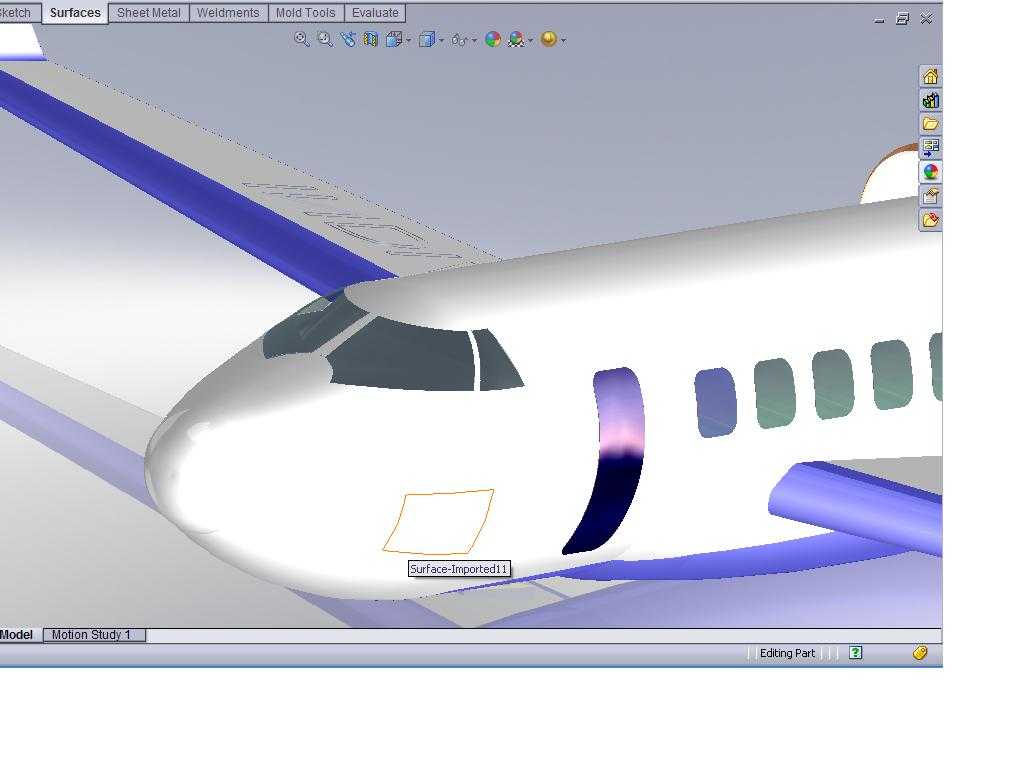

　　舷窗距离机身下沿的高度都符合真实客机的布局比例，不会出现比例失调的问题；安装边界层面，因为是纯曲面外观模型，不需要考虑与内部结构的装配公差，只需要保证各曲面块之间的边界完全重合，没有缝隙、重叠等拓扑错误，后续如果需要拓展为实体模型，只需要基于现有曲面做加厚处理，就能快速生成机身外壳的基础实体，不需要重新构建外曲面。在曲面构建过程中，特意规避了实体建模常用的拉伸、切除等命令，全程采用曲面建模的放样、扫掠、修剪、缝合等操作，重点练习多段复杂曲面的连续性控制技巧，机头位置的曲面因为曲率变化大，单独做了曲率梳检查，保证从机头到客舱段的曲面过渡没有明显的曲率突变，避免渲染时出现光影断裂；发动机短舱的曲面采用回转体加局部修剪的方式制作，

　　与机翼下方的衔接位置做了小范围的曲面过渡，还原真实客机发动机吊挂的视觉效果；涂装分色的边界线都投影在曲面上，保证图案不会因为曲面曲率变化出现拉伸变形，尾翼上的航司标识位置、机身侧面的涂装色带高度都经过比例校准，和真实航司机队的涂装布局保持一致。这类曲面模型在实际工作中，往往是整机设计的第一步，先把外曲面的顺滑度、比例关系调整到位，后续再拆分内部结构、布置系统部件的时候，就有了准确的外形边界参考，不会出现内部结构超出机身外轮廓的问题；对于建模学习者来说，这类练习可以快速掌握复杂曲面的构建逻辑，理解曲率连续在工业产品外观设计中的实际作用，避免只会做规则几何体、遇到自由曲面就无从下手的问题。
