三辐式碳纤维纹理汽车转向盘结构设计

　　日常做整车内饰结构匹配时，转向盘作为驾驶员直接高频接触的操控部件，其设计优先级远高于多数内饰装饰件，毕竟所有转向输入、部分多功能操控指令都要通过这个部件传递，同时还要兼顾碰撞安全、握持手感、视觉风格的多重要求。这次完成的三辐式转向盘结构，首先从实际装车场景出发，适配常规家用乘用车的转向管柱安装接口，轮缘的握持直径设定在32mm，这个尺寸是经过多轮握持测试确定的，既不会因为太细导致长途驾驶握持疲劳，也不会因为太粗影响手掌小的驾驶员操控，整体轮圈外径控制在370mm，属于紧凑级家用车的通用尺寸边界，不会遮挡后方组合仪表的核心显示区域，安装时中心花键的配合公差控制在H7/g6，保证转向时无旷量，同时压装力符合整车装配的工艺要求，不会出现安装过紧导致后期维修拆卸困难，或是过松导致行驶中转向虚位的问题。

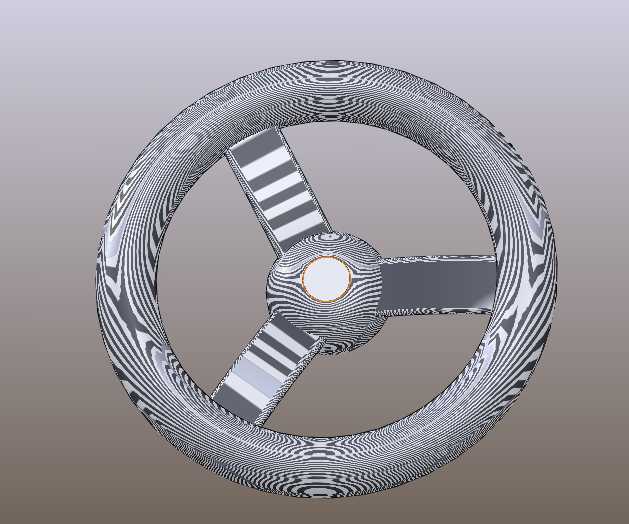

　　从结构设计思路来看，三辐的布局并非单纯追求视觉运动感，下方两根辐条的倾斜角度经过反复调整，刚好能给驾驶员腿部留出足够的上下车空间，不会出现上下车时膝盖磕碰辐条的问题，上方辐条的位置避开了驾驶员观察仪表的视线通道，同时三根辐条的内部都预留了多功能按键的走线空间，不管是定速巡航按键、多媒体控制按键还是安全气囊的触发线束，都能通过辐条内部的空腔从中心安装座引出到对应位置，不需要额外在转向盘外部走明线，既保证了外观的整体性，也避免线束长期摩擦出现破损的风险。中心安装座的区域预留了标准的安全气囊模块安装位，安装面的平面度控制在0.1mm以内，保证气囊模块安装后不会出现偏移，触发时的弹出方向正对驾驶员中心位置，满足碰撞安全的硬性要求，同时中心盖的卡扣结构做了倒圆角处理，日常拆卸维修时不会划伤周边的内饰包覆件。

　　外观表面的碳纤维纹理处理，不是单纯做视觉装饰，纹理的走向顺着轮缘的圆周方向排布，握持时手掌接触的纹理方向和手掌施力的方向一致，能增加握持时的摩擦力，即使手掌出汗也不会出现打滑的问题，同时纹理的凹凸深度控制在0.2mm，既保证触感有足够的辨识度，也不会因为纹理过深导致日常清洁时灰尘积攒在缝隙里难以擦拭。轮缘的截面做了非对称设计，在三点和九点位置也就是驾驶员常规握持的区域，做了轻微的内凹贴合手掌弧度的造型，拇指放置的位置专门做了平滑的过渡面，长时间握持时拇指不会因为边缘硌压出现麻木感，辐条和轮缘连接的位置做了大圆角过渡，避免应力集中，在转向施力较大的情况下，连接位置的应力分布更均匀，不会出现长期使用后辐条根部开裂的问题。

　　从实际使用场景来看，这款转向盘的结构适配多数前置前驱家用车型的转向系统负载，轮缘内部的骨架采用高强度合金材质，整体重量控制在1.2kg以内，不会因为重量过大增加转向管柱的负载，也不会影响转向回正的力矩表现，安装时和转向管柱的上护罩间隙控制在5mm，转向打到全行程位置时，不会和周边的组合开关、护罩出现干涉摩擦，转动全程无卡滞、无异响。在做结构校核时，专门模拟了驾驶员单手打方向、极限位置施力的工况，轮缘的最大变形量控制在2mm以内，撤去外力后能完全回弹，不会出现永久变形，辐条位置的受力测试也满足整车的耐久要求，经过十万次转向循环测试后，连接位置无松动、无裂纹。另外在设计时也考虑了后期包覆改装的余量，轮缘的基础尺寸预留了1.5mm的包覆层厚度空间，不管是后期包覆真皮还是翻毛皮材质，都不会因为包覆后直径过大影响握持手感，也不会出现包覆层安装后和辐条位置出现台阶差的问题。
