英制刻度千分表表盘结构三维设计

　　在精密加工与工装调试场景中，千分表是获取微小位移量的核心接触式测量器具，本次呈现的1英寸量程千分表表盘结构，完全围绕车间实际测量需求完成结构建模。从应用场景来看，这类英制刻度千分表多用于出口工装校验、英制设备维保、木工夹具定位精度校准等场景，尤其是在木工夹具制作环节，操作人员需要通过千分表获取夹具定位面的微小形位偏差，确保装夹后工件加工的尺寸公差控制在千分之一英寸级别，避免因装夹偏差导致木料铣削、钻孔工序出现批量报废。

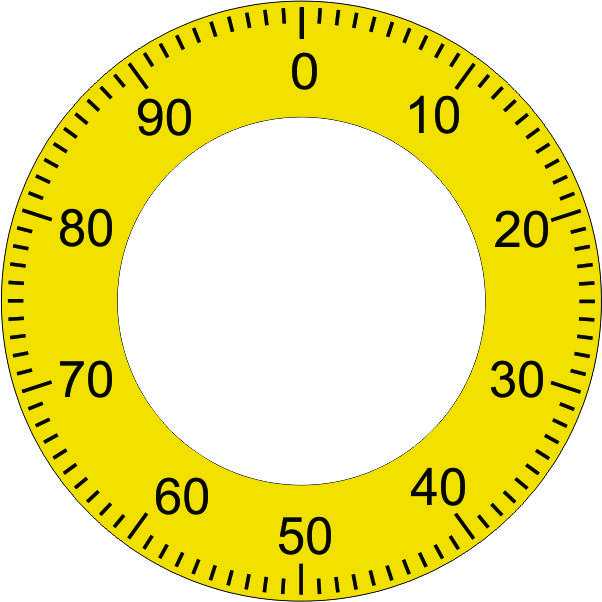

　　从功能特性来看，该千分表采用环形刻度布局，0位设置在表盘顶部正中央位置，刻度沿顺时针方向从0到90完成整圈排布，每大格对应10个刻度单位，每小格对应0.001英寸的测量分辨率，完全符合英制千分表的读数习惯。表盘采用高对比度黄底黑字设计，刻度线做了长短区分，整十刻度位置使用加长刻度线搭配大号阿拉伯数字标识，5个单位位置使用中长刻度线，最小单位刻度使用短刻度线，操作人员在车间光线条件下可以快速完成读数，不会出现刻度误判的问题。表盘中心预留了指针安装轴孔，轴孔周边做了环形沉台设计，既可以保证指针转动时的同轴度，也能避免指针与表盘平面发生摩擦卡滞。

　　设计思路上，建模时优先保证刻度的位置精度，所有刻度线的排布严格按照圆周等分规则计算，每一小格对应的圆心角误差控制在0.05度以内，避免因刻度排布偏差导致读数系统误差。表盘的外圈做了0.8mm的凸边结构，安装时可以嵌入表壳的定位槽内，不需要额外打胶即可完成表盘的固定，后期维护更换表盘时也可以直接拆卸，不会残留胶痕影响刻度辨识度。考虑到车间使用时可能存在切削液、木屑飞溅的情况，表盘表面的建模预留了透明表盖的安装间隙，间隙控制在1.2mm，既可以保证透明表盖不会蹭到指针，也能尽量缩小表体的整体厚度。

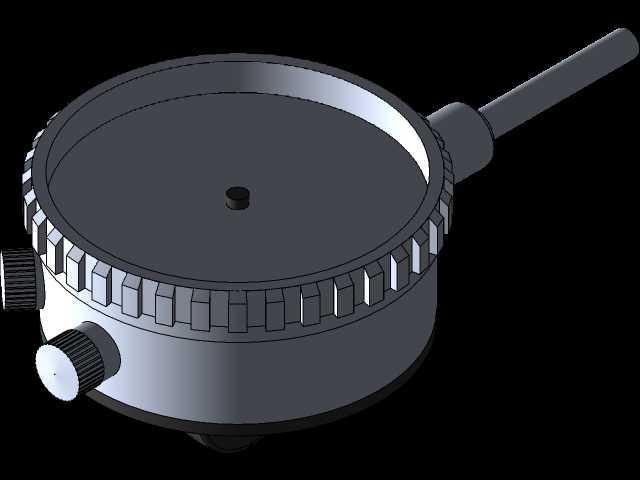

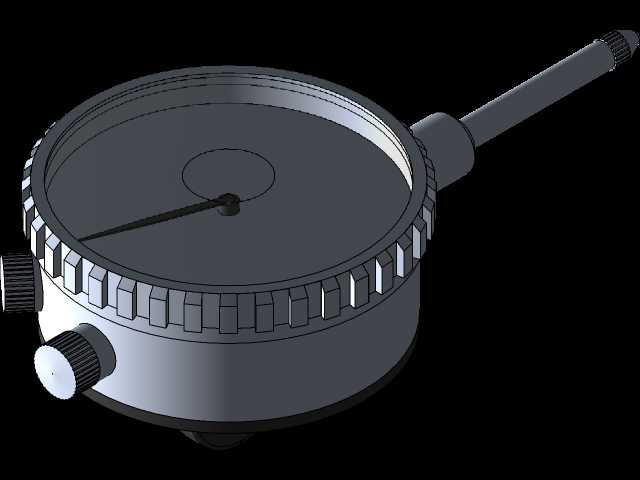

　　外形尺寸与安装边界方面，该表盘的外径设计为58mm，适配市面上主流的英制千分表表壳尺寸，中心轴孔直径为3.2mm，与标准千分表的指针轴径完全匹配，表盘整体厚度为1.5mm，安装后不会超出表壳的前端平面，避免表盘被工件意外刮花。表盘背面做了0.2mm深度的磨砂面处理，与表壳内部的定位面接触时可以增加摩擦力，即使设备受到轻微振动，表盘也不会发生圆周方向的转动，保证0位的长期稳定性。在木工夹具校准场景中使用时，该千分表可以通过磁性表座固定在夹具基座上，测头抵靠在活动定位块的端面上，转动调节螺杆时可以通过表盘读数精准控制定位块的移动距离，确保每一次装夹的定位尺寸保持一致，对于批量加工同规格木工工件来说，这种高精度的位移测量可以大幅降低调机时间，提升加工一致性。

　　不同于公制千分表的刻度逻辑，这款英制千分表的整圈量程对应0.1英寸的测量行程，长指针转动整10圈才会达到1英寸的满量程，建模时也同步考虑了与内部齿轮传动机构的匹配关系，表盘的刻度起始位置与齿轮系的零位传动点完全对应，装配时不需要额外调整刻度偏移量，直接卡入表壳即可完成表盘组件的装配。刻度的字体选择了无衬线的粗体字，即使表盘表面沾有少量木屑或切削液，操作人员隔着透明表盖也能清晰识别数字内容，不会因为字体笔画过细导致读数困难。表盘的黄色涂层区域在建模时预留了0.05mm的厚度空间，后期做表面喷涂处理时不会因为漆层厚度导致刻度凸起，影响指针的正常转动。
