费斯托型空气过滤调压组合装置结构设计

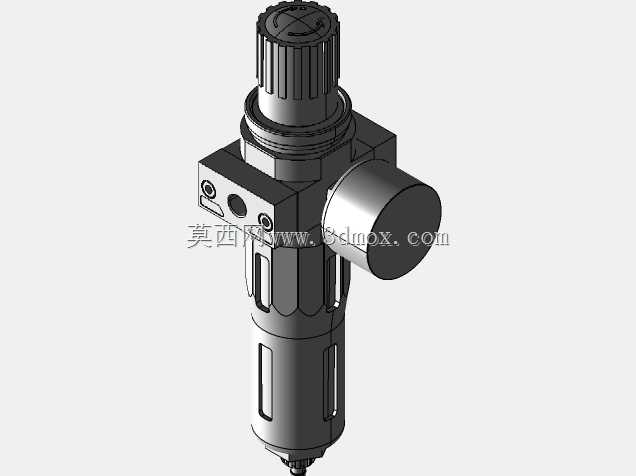

　　在气动控制系统的搭建过程中，气源处理单元是决定整套气路稳定性的核心前端部件，这款带压力表的过滤调节一体化装置，主要承担压缩空气的杂质滤除与输出压力稳定两大核心功能，广泛应用于自动化生产线气动回路、小型气动设备集成、工装夹具气路控制、实验室气动试验台搭建等场景，是气动系统中不可或缺的基础元件。从结构设计逻辑来看，该装置采用过滤与调压集成式的立式布局，将进气过滤腔、压力调节机构、压力检测单元、输出通道整合在同一主体壳体内，相比分体式的过滤器与调压阀组合，大幅缩减了安装占用空间，减少了管路连接点的漏气风险。主体上部的滚花调节旋钮采用防滑齿形结构设计，操作人员无需额外工具即可手动旋转调节输出压力，

　　旋钮下方的锁紧结构可在压力设定完成后锁定调节位置，避免设备运行过程中因振动、误触导致的压力偏移。正面嵌入的轴向压力表直接与调压腔连通，可实时显示输出端的压缩空气压力数值，表盘刻度覆盖常规气动系统的常用压力区间，指针式显示方式直观清晰，便于现场巡检人员快速判断气路压力是否处于正常工作范围。装置中部的过滤腔采用透明壳体设计，可直接观察内部滤芯的污染程度与积水水位，当滤出的液态水、杂质积累到设定液位时，可通过底部的排水结构快速排出，无需拆解壳体即可完成日常维护操作。从安装边界与尺寸参数来看，工程图纸中标注了完整的外形轮廓尺寸、接口位置尺寸、安装固定孔位参数，主体的进出气接口采用标准气动管螺纹规格，可直接匹配常规气动管路的快插接头、

　　硬管连接需求；侧方预留的安装孔位支持支架式固定、面板嵌入式安装两种方式，可适配不同设备的安装空间要求。调压部分的膜片式减压结构可在输入压力波动的情况下维持输出压力的稳定，过滤精度可满足常规工业气动系统的气源洁净度要求，可有效滤除压缩空气中携带的固态杂质、液态水滴，避免杂质进入后续气动阀、气缸等精密元件造成磨损、卡滞故障。在三维建模过程中，该结构完整还原了产品的所有装配关系，包括调节旋钮的齿形细节、压力表的表盘刻度标识、壳体上的流向标识、底部排水阀的结构特征，所有配合面的尺寸公差按照气动元件的行业通用标准设定，可直接用于设备的气路布局干涉检查、安装工位模拟、维修拆装培训场景。在实际选型应用中，

　　这类集成式过滤调压装置通常安装在气源出口的最前端，后续可根据需求搭配油雾器组成气源处理三联件，也可单独使用为单路气动执行元件提供稳定洁净的压缩空气；不同规格的接口尺寸可适配不同流量需求的气路，小规格型号多用于小型气动工具、精密气动检测设备的气路前端，大流量型号可覆盖整条生产线的主气源处理需求。设计时充分考虑了日常维护的便捷性，过滤腔的滤芯更换无需将整个装置从管路上拆下，仅需旋开下部壳体即可取出滤芯完成更换，大幅降低了设备维护的停机时间。壳体的加强筋结构在保证整体强度的前提下缩减了壁厚，降低了元件自重，同时提升了壳体的抗冲击能力，可适配车间复杂的安装环境，避免轻微碰撞导致的壳体开裂、漏气问题。
