500公斤载荷定柱式悬臂起重设备结构

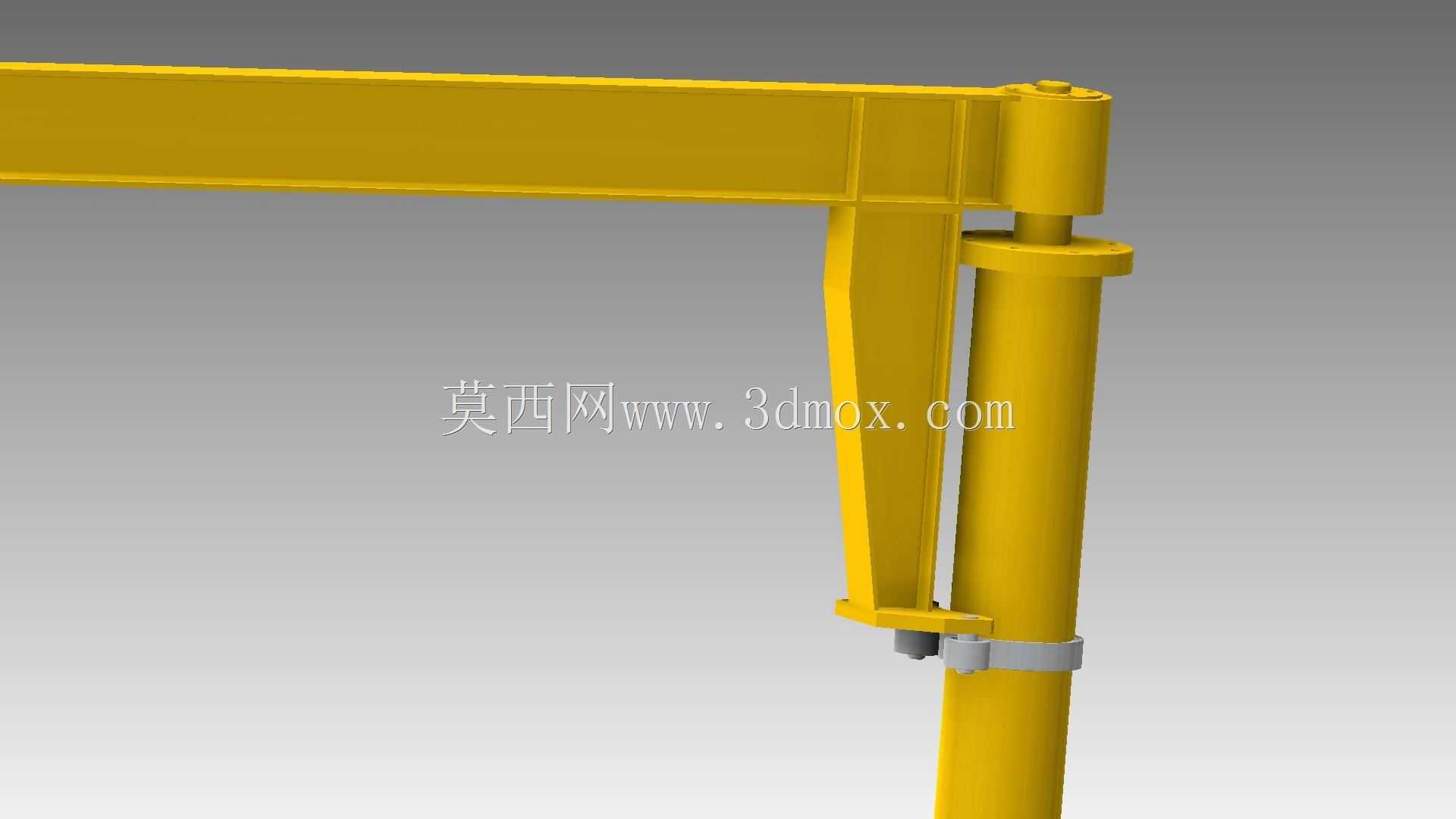

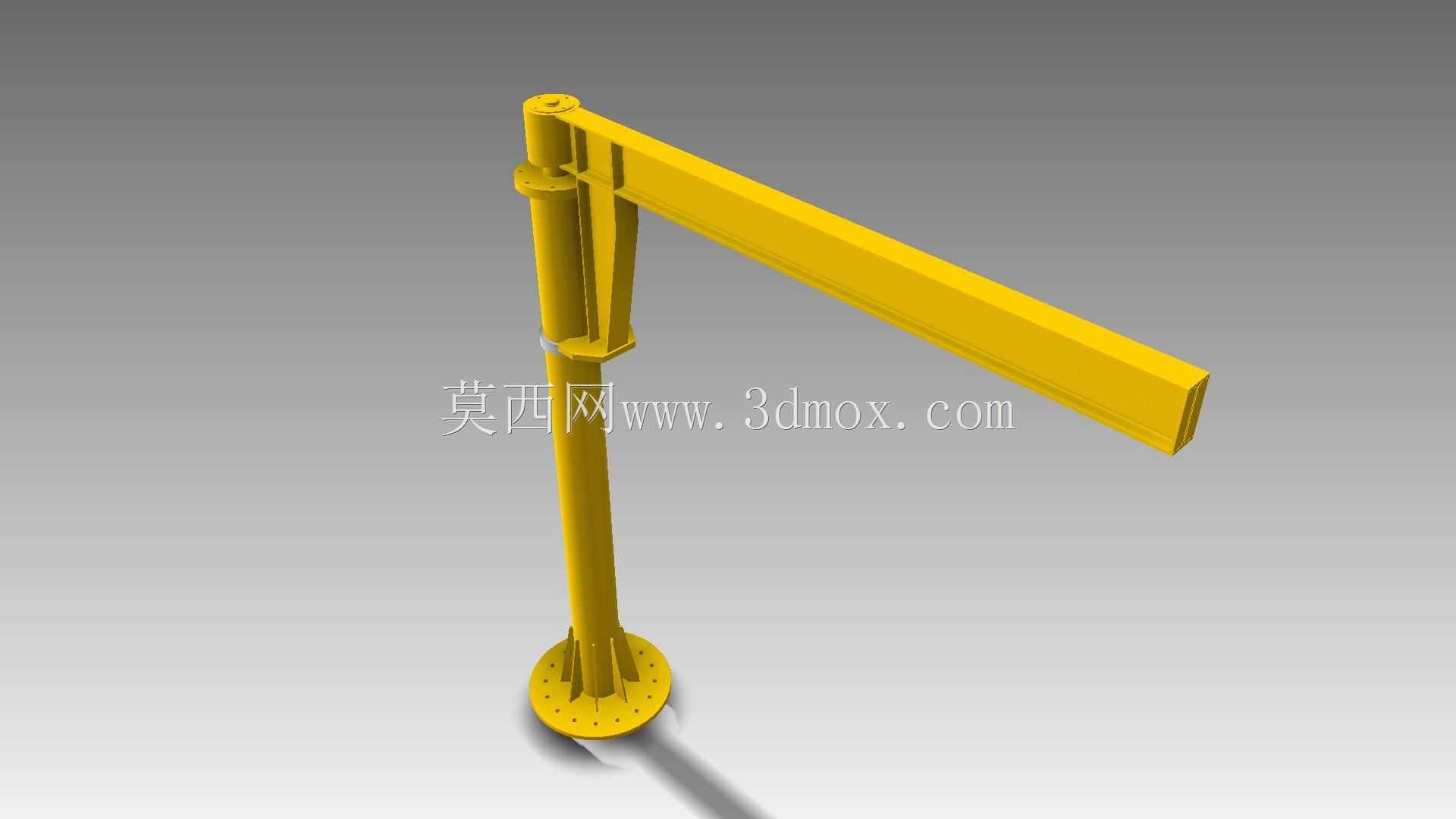

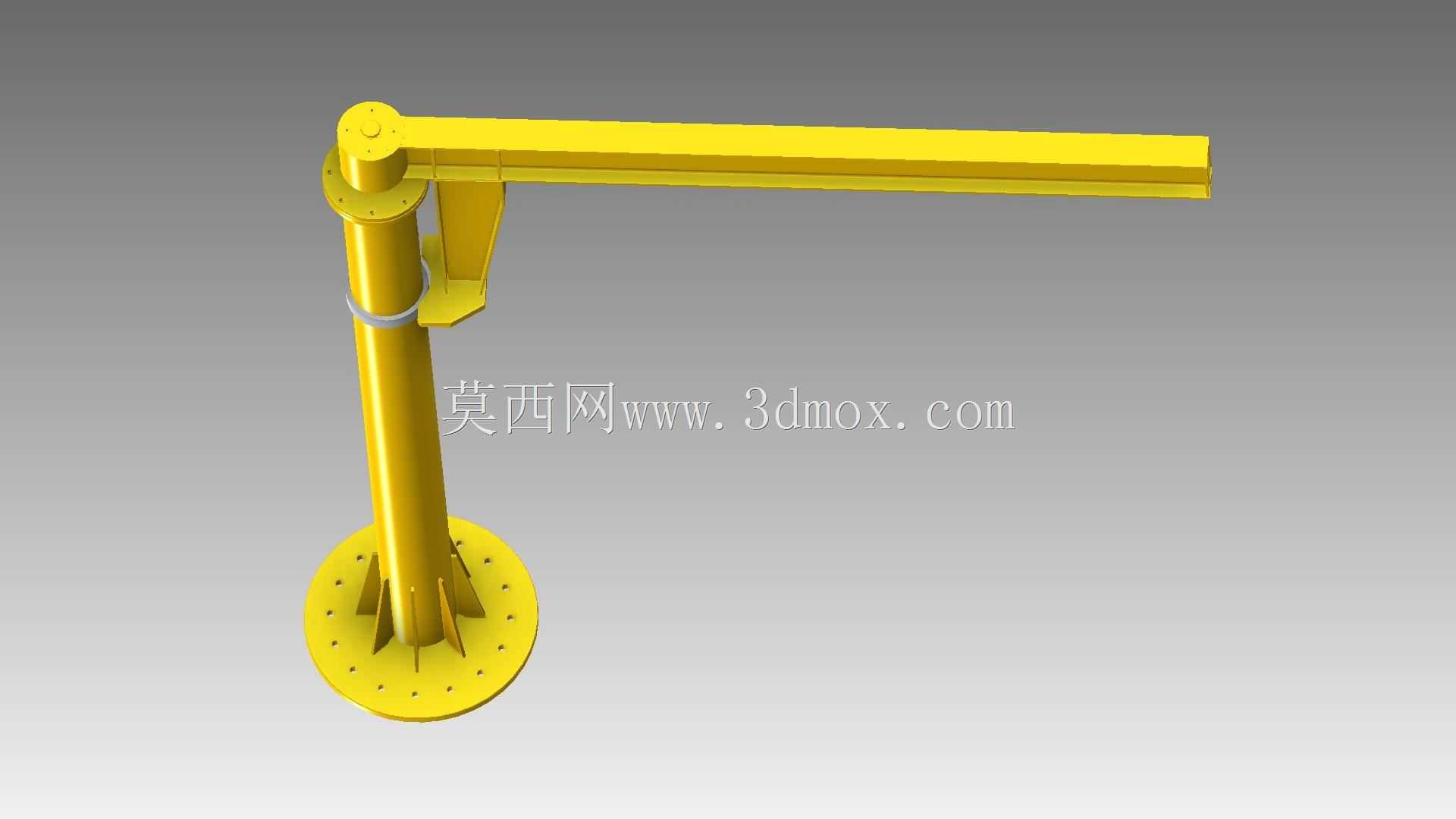

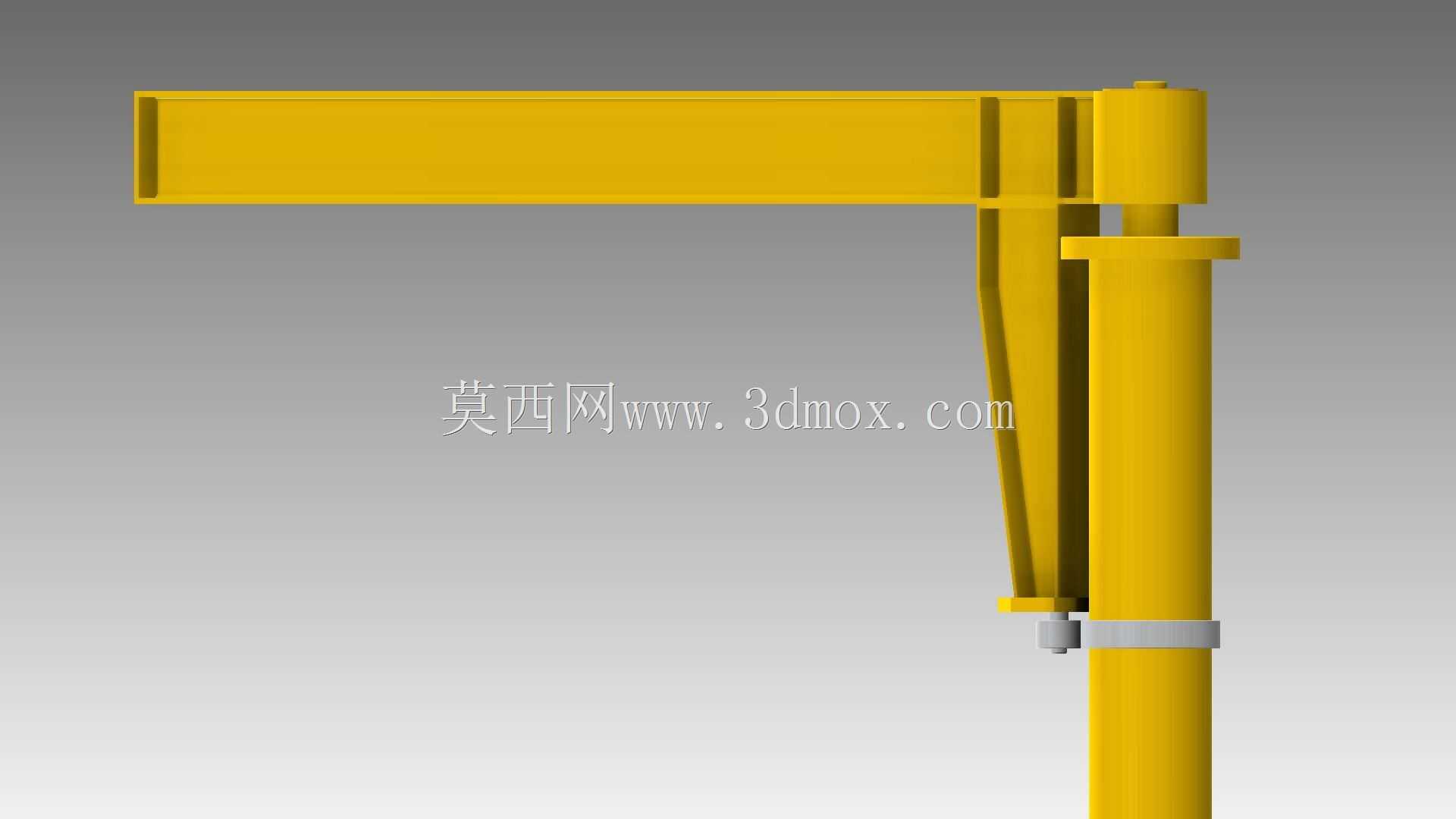

　　这款定柱式悬臂起重结构主要面向车间内部小范围定点物料转运场景，常见于机加工工位工件上下料、仓储区域小件货物堆垛、装配线旁零部件调运等作业环节，覆盖半径内无需额外铺设轨道，相比桥式起重机占用厂房顶部空间更小，适配层高有限的中小型生产车间使用。从实际作业需求出发，该结构额定承载设定为500kg，刚好覆盖多数机加工零件、小型工装、成箱物料的吊运重量区间，避免大吨位起重设备的能力冗余，也能控制设备自身的占地与制造成本。立柱底部采用法兰盘安装结构，法兰上均匀布置螺栓孔，安装时需要在地面预埋对应规格的地脚螺栓，保证立柱垂直度偏差控制在允许范围内，避免悬臂回转时出现卡滞或额外的偏载力矩。悬臂部分采用箱型梁截面设计，相比同规格的工字梁抗扭性能更好，

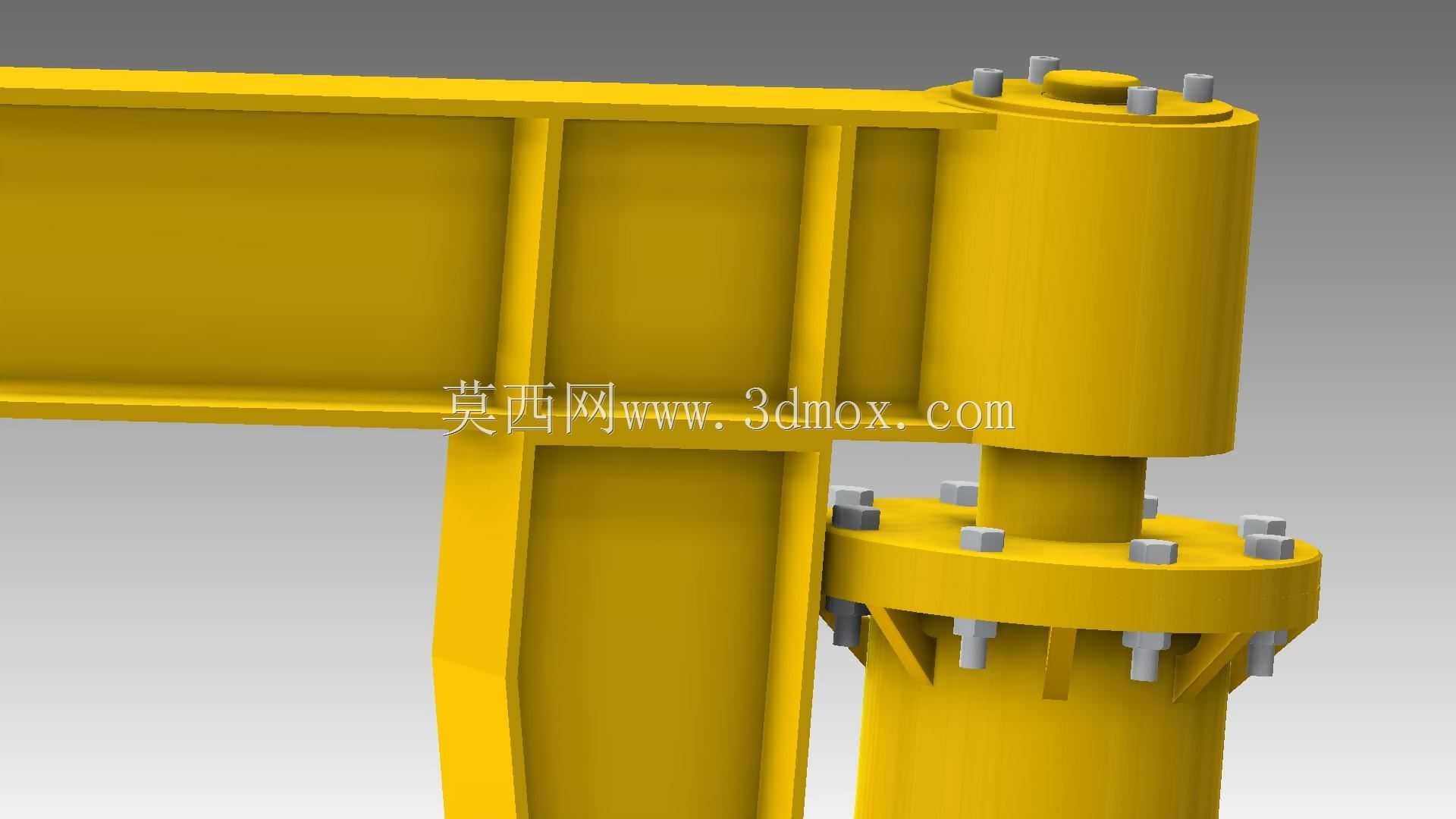

　　在悬臂伸至最大半径起吊额定载荷时，梁端下挠量控制在标准允许范围内，不会因为长期负载出现永久变形。悬臂与立柱的连接部位设置回转支承结构，可实现360度全范围回转，回转阻尼经过匹配设计，空载或轻载推动时手感顺畅，满载状态下也不会出现溜转现象，作业人员可以轻松将吊物移动到覆盖范围内的任意点位。设计过程中优先考虑了现场安装的便捷性，立柱与悬臂的连接部位采用定位止口加螺栓紧固的结构，现场安装时无需复杂的配焊作业，只需要按照装配扭矩要求紧固连接螺栓即可完成主体结构组装，后续维护时也可以单独拆解更换回转部件，不需要整体拆除设备。从安装边界来看，立柱的安装位置需要预留足够的回转空间，悬臂最大回转半径范围内不能有固定的设备、管线等障碍物，

　　地面基础的承载能力需要满足设备满载时的最大压应力要求，避免长期使用后地面出现沉降导致立柱倾斜。悬臂的下沿距离地面的作业高度可以根据现场实际需求调整，适配不同身高的作业人员操作，也能满足不同高度的工位物料转运需求，比如适配机床工作台高度、装配线工装高度等场景。结构的受力路径经过反复校核，起吊载荷通过电动葫芦的行走轮传递到悬臂梁下翼缘，再通过悬臂根部的连接结构将载荷传递到立柱，最终通过底部法兰传递到地面基础，每个受力节点的应力都控制在材料许用应力范围内，保证长期交变载荷下的结构疲劳寿命。悬臂梁的端部设置限位结构，防止电动葫芦行走过程中脱出梁体，立柱顶部也设置了回转限位的可选安装位，如果现场作业范围不需要全周回转，

　　可以加装限位块限制悬臂的回转角度，避免吊物碰撞周边设备。整体涂装采用醒目的工程黄色，符合车间起重设备的安全标识要求，作业人员在较远位置就能清晰看到设备轮廓，减少作业过程中的碰撞风险。该结构没有冗余的装饰性设计，所有外部轮廓都以满足功能需求为前提，焊缝位置都做了打磨处理，避免应力集中，也能减少涂装后的积灰问题，日常维护只需要定期检查连接螺栓扭矩、回转支承润滑情况即可，维护成本较低。对于需要在车间内部设置定点吊运工位的场景，这种悬臂结构相比移动式起重设备占用通道空间更小，作业时不需要来回移动设备，单人即可完成操作，能有效降低工位物料搬运的劳动强度，提升小件物料的转运效率。
