手摇式简易线圈缠绕作业工装结构

　　这款手动绕线结构主要面向小批量线圈试制、电子维修作坊、教学实验场景的线圈缠绕作业，区别于全自动高速绕线设备的大产能定位，该结构主打低成本、易操作、低维护的使用特性，不需要配套电气控制系统，仅通过人工摇动手柄即可完成线圈的整齐缠绕作业，适合多品种小批量的线圈加工需求，比如小型电感线圈、低压电器励磁线圈、教学演示用电磁线圈的绕制工作，在没有工业供电的野外维修场景、职校电工实训课堂、个人电子爱好者的DIY作业中都能适配使用。

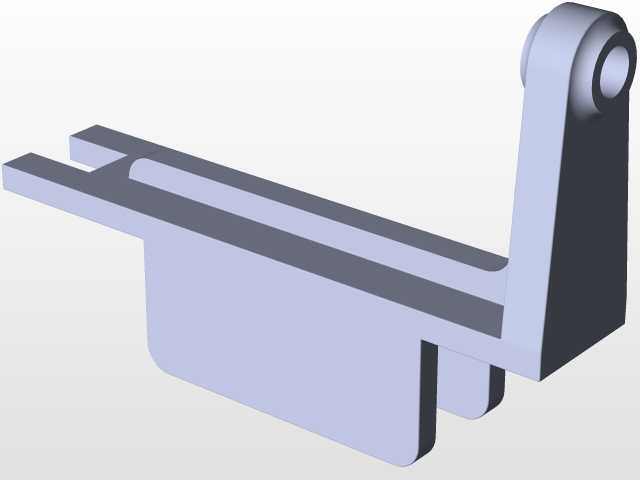

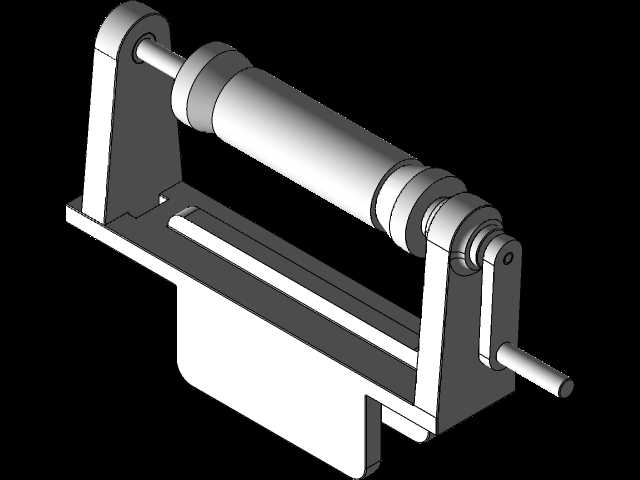

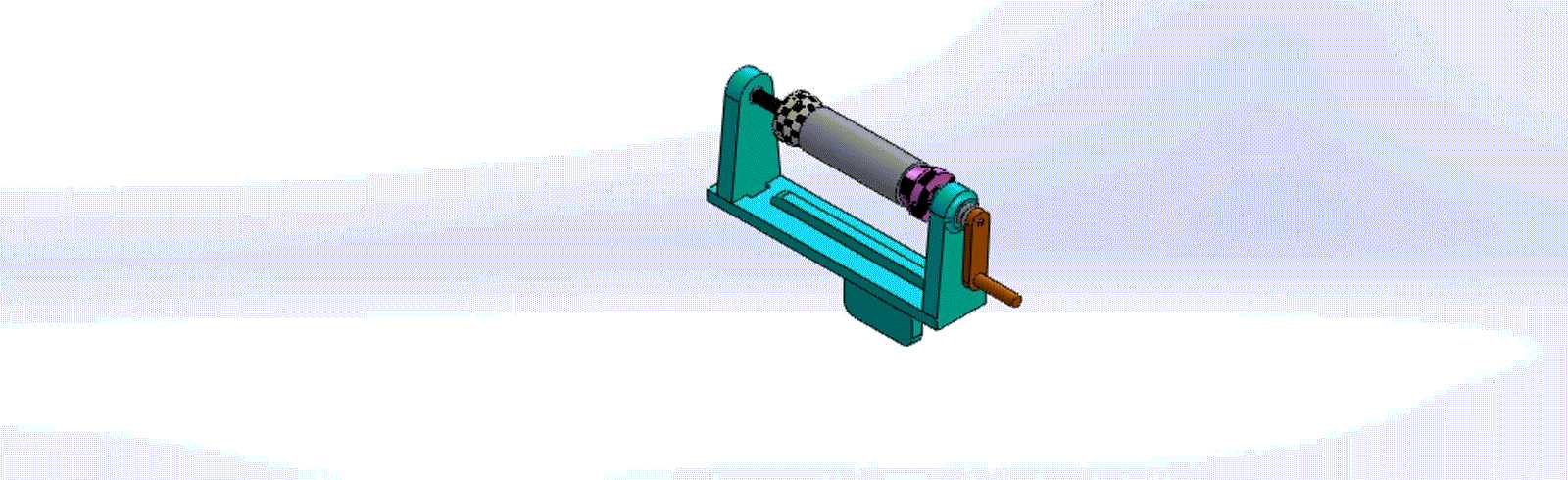

　　从结构设计逻辑来看，整体采用立式支撑布局，底部设置一体化安装底座，底座预留了螺栓固定孔位，可以直接通过螺栓锁紧在工作台面上，避免绕线作业过程中设备出现滑移、晃动的问题，底座的整体宽度控制在120mm范围内，长度在180mm左右，不会占用过多工作台操作空间，适合小型工位的布置需求。两侧的立式支撑板采用等厚板材裁切成型，支撑板之间的同轴度通过加工时的定位装夹保证，一侧支撑板上安装带防滑纹路的手摇曲柄，曲柄长度设置为80mm，符合人手操作的施力角度，摇转时的力臂长度适中，长时间操作也不会出现手臂过度酸胀的问题。两侧支撑板之间设置绕线主轴，主轴表面做了滚花处理，增大与线圈骨架内壁的摩擦力，避免绕线过程中骨架与主轴出现相对打滑，影响线圈排列的整齐度，主轴的有效装夹长度为100mm，可以适配长度在100mm以内的不同直径线圈骨架，针对不同内径的骨架，还可以通过配套的轴套调整装夹直径，不需要更换整个主轴部件，提升了结构的通用性。

　　在靠近手摇柄的一侧主轴位置，设置了可拆卸的挡圈结构，挡圈可以根据线圈骨架的宽度调整轴向固定位置，限制骨架在绕线过程中的轴向窜动，保证绕线过程中线圈的幅宽始终保持一致，不会出现线圈两端参差不齐的问题。另一侧的支撑板位置设置了简易的导线导向座，导向座上开有过线孔，过线孔边缘做了倒圆角抛光处理，避免漆包线穿过时被孔口毛刺刮破绝缘层，导向座可以沿支撑板上的横向滑槽手动移动，绕线作业时操作人员可以一边摇动手柄，一边手动拨动导向座横向移动，引导漆包线在线圈骨架上逐圈整齐排列，不需要复杂的排线机构就可以实现均匀排线的效果，大幅降低了结构的复杂程度，也减少了后续使用过程中的故障点。

　　整个结构的运动部件只有绕线主轴一处转动副，转动副位置采用含油轴承作为支撑，不需要频繁加注润滑油就可以保持顺畅的转动效果，日常维护只需要定期清理表面附着的漆包线碎屑、灰尘即可，没有复杂的传动齿轮、电控元件，即使是没有设备维修经验的操作人员也可以快速上手使用。结构的所有零部件都采用常见的金属板材、棒材加工成型，没有特殊定制的异形非标件，加工难度低，制造成本可控，甚至可以通过常见的钳工、普通车床设备完成全部零件的加工制作，适合小批量自制或者教学场景下的加工实训使用。

　　从安装边界来看，整个结构组装完成后的总高度在220mm左右，摇动手柄转动时的最大回转半径为90mm，安装时只需要保证底座固定位置的周边预留100mm以上的操作空间，就可以满足摇转操作、穿线、上下料的空间需求，不需要额外预留电气布线、气源管路的布置空间，对安装环境的适配性极强。在实际使用过程中，操作人员只需要将对应规格的线圈骨架套在主轴上，调整两侧挡圈锁紧固定骨架位置，将漆包线的线头固定在骨架的接线柱上，穿过导向座的过线孔，就可以摇动手柄开始绕线作业，绕线过程中可以根据线圈的匝数要求，手动计数或者加装简易的机械计数器记录匝数，绕制完成后剪断漆包线，松开挡圈就可以取下绕制完成的线圈，整个操作流程不需要专业的设备操作培训，新手经过几分钟的熟悉就可以独立完成线圈绕制工作。

　　针对不同粗细的漆包线，该结构都可以适配使用，过线孔的直径为5mm，可以穿过直径0.1mm到2mm之间的常用漆包线规格，绕线过程中操作人员可以手动控制导向座的移动速度，匹配不同线径的排线间距要求，不管是密绕的多层线圈还是间绕的高频线圈，都可以通过手动调整排线节奏完成绕制，相比全自动绕线设备需要更换程序、调整排线参数的繁琐流程，在小批量多品种的线圈加工场景下，作业灵活度反而更高。结构的整体刚性经过优化，两侧支撑板的厚度设置为5mm，底座厚度为6mm，绕线过程中不会出现支撑板变形、主轴颤动的问题，即使绕制较粗的漆包线、需要较大张紧力的场景下，也可以保持结构的稳定性，保证线圈绕制的紧实度符合使用要求。
