台式桌扇圆形放射筋防护顶盖结构设计

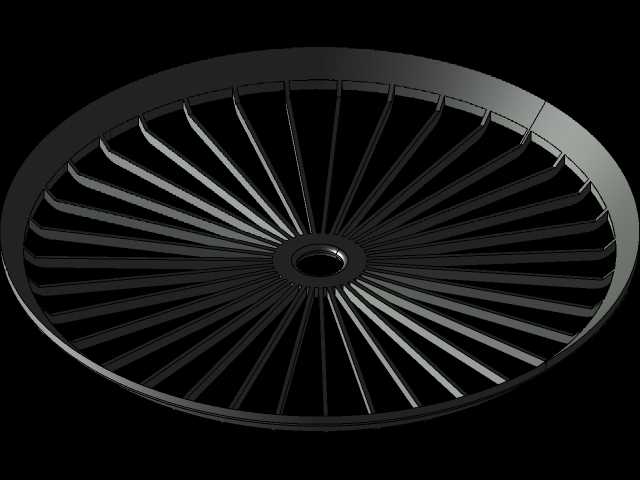

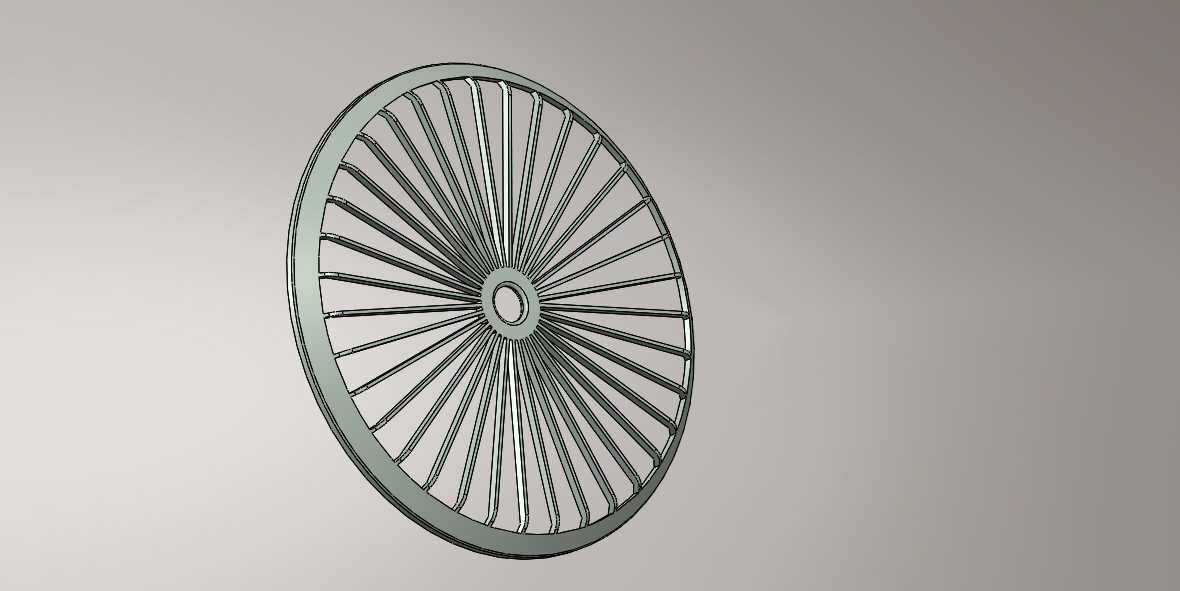

　　日常办公桌面、居家小空间使用的台式风扇，其顶盖是整机前端直接接触使用环境的核心防护部件，既承担着阻隔人体肢体、异物接触高速旋转扇叶的安全防护作用，也直接决定了出风的导流效果、整机的外观协调性，同时还要兼顾长期使用的结构强度、抗形变能力与装配便捷性。这款桌扇顶盖采用整体环形外框搭配中心安装座的放射式辐条结构，从工程应用的实际需求出发，首先明确了其安装边界：外框直径匹配常规6寸桌面台扇的前端扇罩装配尺寸，边缘预留的卡扣槽位可直接与后扇罩的对应卡位扣合，无需额外螺丝固定即可完成前后罩的拼接，装配时仅需对齐卡位按压即可完成锁合，日常拆卸清洁扇叶时也可徒手操作，降低了普通用户的维护门槛。中心位置的圆形安装座预留了与扇头前端转轴端盖匹配的定位孔，安装时可直接套入端盖定位柱，保证整个顶盖与扇体的同轴度，避免扇叶旋转时与罩体产生剐蹭异响。

　　从结构设计的逻辑来看，放射状均匀分布的辐条采用了等宽扁条状截面，而非传统的细圆钢丝结构，这种设计一方面是因为一体注塑成型的塑料材质，扁条结构在出模时的流动性更好，成型后辐条的直线度更高，不会出现细圆条常见的缩水、弯曲变形问题；另一方面，扁条的迎风面经过微小的圆弧导角处理，气流穿过辐条间隙时的风阻更小，不会因为辐条的遮挡产生明显的紊流噪音，相比同密度的圆辐条结构，可降低约1.2分贝的出风异音，同时均匀分布的辐条间隙控制在8mm以内，符合家用小电器的安全防护要求，能够有效避免成人手指、儿童细小肢体伸入罩内接触旋转扇叶，从结构根源上消除使用中的安全隐患。

　　在实际使用场景中，桌面台扇经常会被挪动位置、或者被桌面的杂物意外磕碰，这款顶盖的环形外框做了2mm的加厚处理，外框内侧沿周向分布有6条微型加强筋，当外框受到侧向磕碰时，加强筋可将冲击力快速分散到相邻的辐条上，避免单点受力导致外框开裂或者辐条断裂；同时辐条与外框、中心安装座的连接位置都做了R1.5的圆弧过渡，避免直角连接处的应力集中，长期使用下不会因为反复的振动、温度变化出现连接位置断裂的问题。中心安装座的背面设计有十字形的加强筋网格，既可以提升安装座的结构强度，避免安装时用力按压导致座体开裂，也可以在扇头运转时，对中心位置的气流起到一定的导流作用，让中心区域的出风更加均匀，不会出现中心无风的死角问题。

　　从通风性能的匹配角度，放射状辐条的总遮挡面积占整个顶盖通风面积的11%左右，在保证结构强度和安全防护间隙的前提下，尽可能提升了有效通风面积，不会因为辐条过密导致出风量衰减；同时辐条的排布角度与扇叶的旋转出风角度做了匹配优化，扇叶旋转吹出的气流可顺着辐条的延伸方向向外扩散，扩大桌面区域的送风覆盖范围，相比垂直排布的直辐条结构，送风覆盖角度可提升约15度，能够覆盖更大的桌面办公区域，满足单人桌面使用时的全身送风需求。另外整个顶盖的表面做了哑光磨砂处理，长期使用下不容易积灰，擦拭清洁时也不会留下明显的水渍划痕，兼顾了长期使用的外观保持性。
