三叶家用吸顶式吊扇结构设计方案

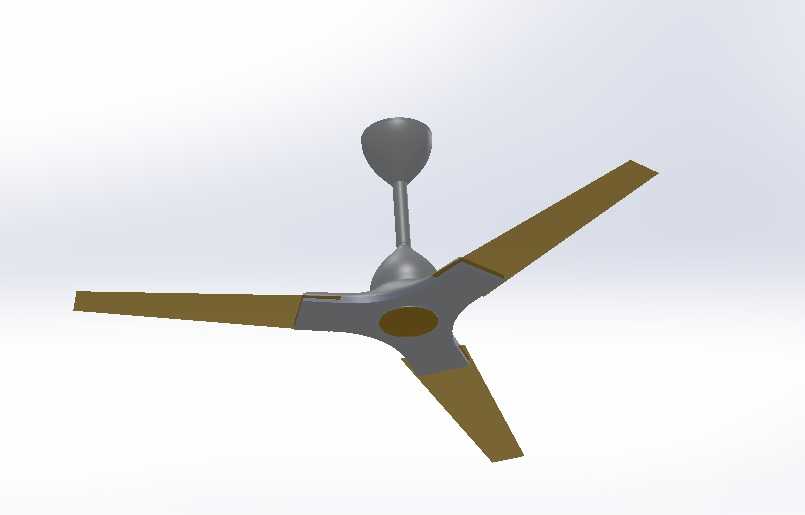

　　日常民用场景里的吊扇，多安装于客厅、卧室、小型餐饮门店的顶面结构上，相比落地扇、台扇不占用地面活动空间，送风覆盖范围更广，长时间运行的体感舒适度更优，是亚热带、温带区域夏季室内通风降温的常用电器设备。这款三叶结构的吊扇，在建模阶段优先考虑了安装后的动平衡表现，三片扇叶沿中心轮毂呈120°均匀分布，每片扇叶的翼型截面做了渐变扭转处理，从叶根到叶梢的安装角逐步减小，避免叶梢位置气流紊流带来的运行抖动与风噪问题。扇叶主体采用轻量化的复合材质设计，叶根位置与金属轮毂的连接结构做了嵌入式卡扣配合，搭配锁紧螺丝实现双重固定，避免长期运行后扇叶松动移位。顶部的吸顶底座做了半球形铰接结构，可适配一定范围内的顶面安装倾角，哪怕是轻微坡度的吊顶顶面，

　　也能通过铰接结构调整保证扇叶整体处于水平旋转平面，降低运行时的偏载力矩。吊杆部分采用中空金属管材设计，内部预留电机供电线路的穿线空间，既保证吊杆的结构强度，又能隐藏走线避免线路外露影响外观，吊杆长度可根据实际安装层高做适配调整，常规2.6-3.2米的室内层高，搭配标配长度的吊杆即可保证扇叶距离地面保持2.3米以上的安全距离，避免人员活动时误触旋转的扇叶。中心轮毂位置做了圆形装饰盖，既可以遮盖扇叶连接螺丝与电机输出轴的配合结构，也能优化旋转时的中心气流导向，减少轮毂位置的涡流损耗。电机部分采用外转子电容运转异步电机的适配结构，定子与吊杆下端的固定座刚性连接，转子外壳直接与轮毂配合传递扭矩，这种结构的运行噪音更低，

　　长时间连续运行的温升表现更稳定，适合民用场景长时间开启使用。建模过程中采用曲面建模方式构建扇叶的复杂翼型曲面，先通过多组截面曲线拟合出叶根到叶梢的平滑过渡曲面，再对曲面做曲率连续性检查，保证扇叶表面没有曲率突变的位置，避免实际生产时注塑或冲压成型出现应力集中问题。扇叶与轮毂的配合位置做了定位止口设计，装配时无需反复调整角度即可保证三片扇叶的安装角一致，降低产线装配的调校难度。安装边界方面，吸顶底座的固定孔位采用通用的膨胀螺丝安装间距，适配国内绝大多数民用建筑的混凝土顶面、木质吊顶龙骨的安装要求，底座与顶面之间预留了减震橡胶垫的安装空间，可吸收电机运行时传递到顶面的微小振动，避免吊顶结构出现共振异响。实际送风表现上，

　　三叶结构相比传统五叶吊扇的风阻更小，相同电机功率下可实现更大的送风半径，低速运行时气流柔和不直吹人体，高速运行时可快速带动室内空气循环，搭配空调使用时能平衡室内上下层的温度差，降低空调的运行能耗。建模阶段还对整体结构做了干涉检查，保证扇叶旋转过程中与吊杆、底座、周边安装预留空间没有运动干涉，扇叶边缘做了圆弧过渡处理，没有尖锐棱角，即使意外触碰也能降低磕碰伤害。整体结构没有冗余的装饰部件，所有外部结构件都兼顾功能作用与外观流畅性，拆卸维护时仅需拆下轮毂装饰盖即可松开扇叶固定螺丝，日常清洁维护无需整体拆卸吊扇，降低后期使用的维护成本。
