红黑包胶叉式压紧操作手柄结构设计

　　这款叉式压紧操作手柄，是手动工装夹具、快锁机构、小型设备调节端常用的手动施力部件，日常在工装台定位夹紧、设备舱门快开锁紧、非标自动化设备手动调节工位、小型机具的操作控制端都能见到这类结构的身影，核心作用是通过人手握持施加扭矩或推拉力，带动相连的转轴、锁舌、压块完成锁紧、释放、档位切换动作，相比直柄式操作件，叉式尾端的结构能更好适配双销铰接的安装场景，避免单销连接的径向窜动问题，操作时的受力稳定性更优。

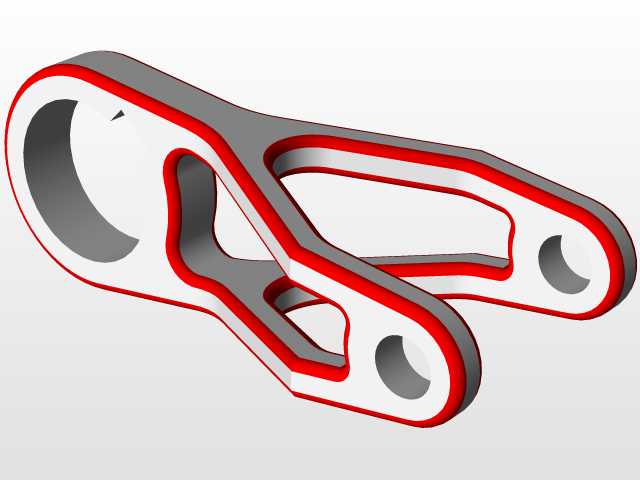

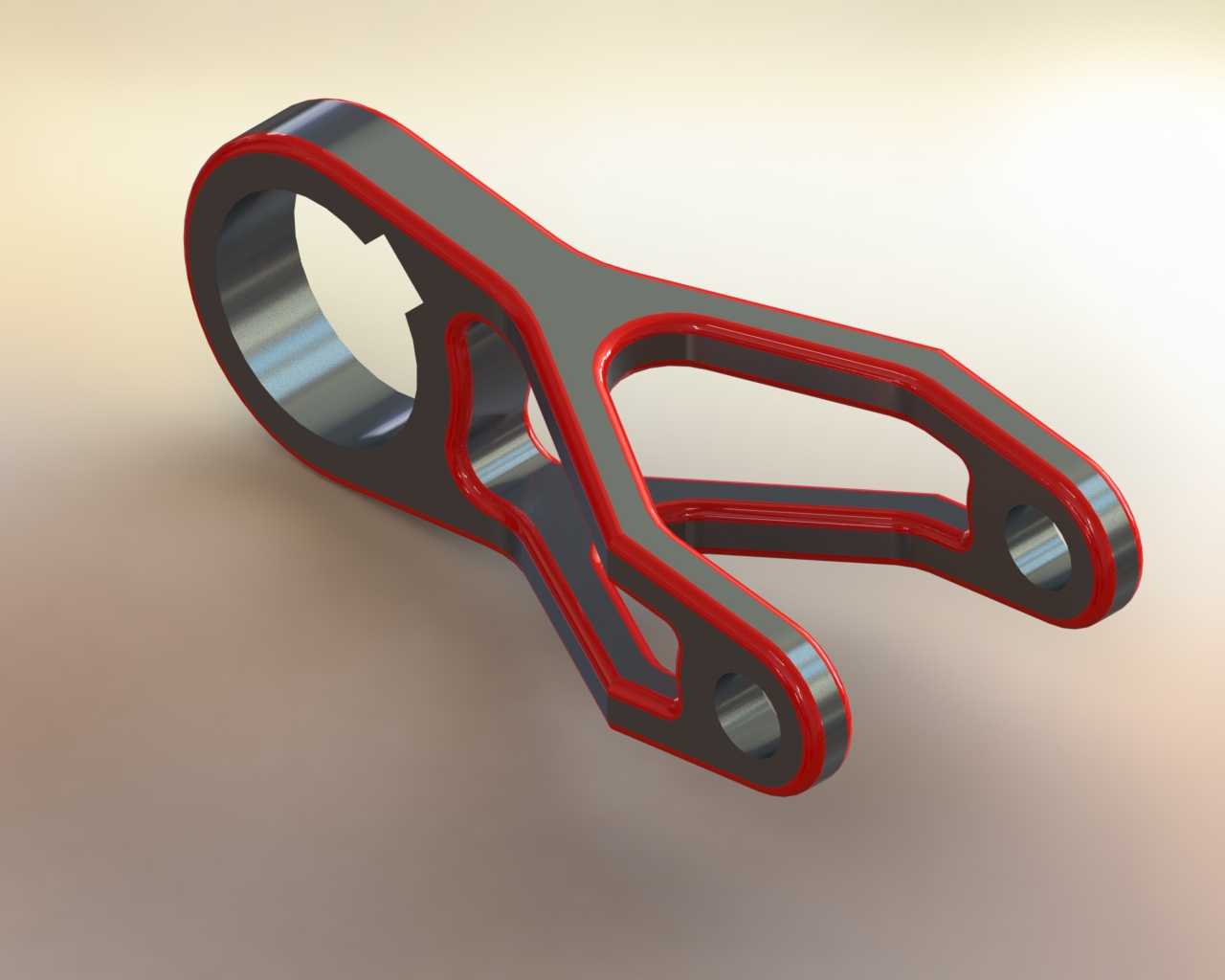

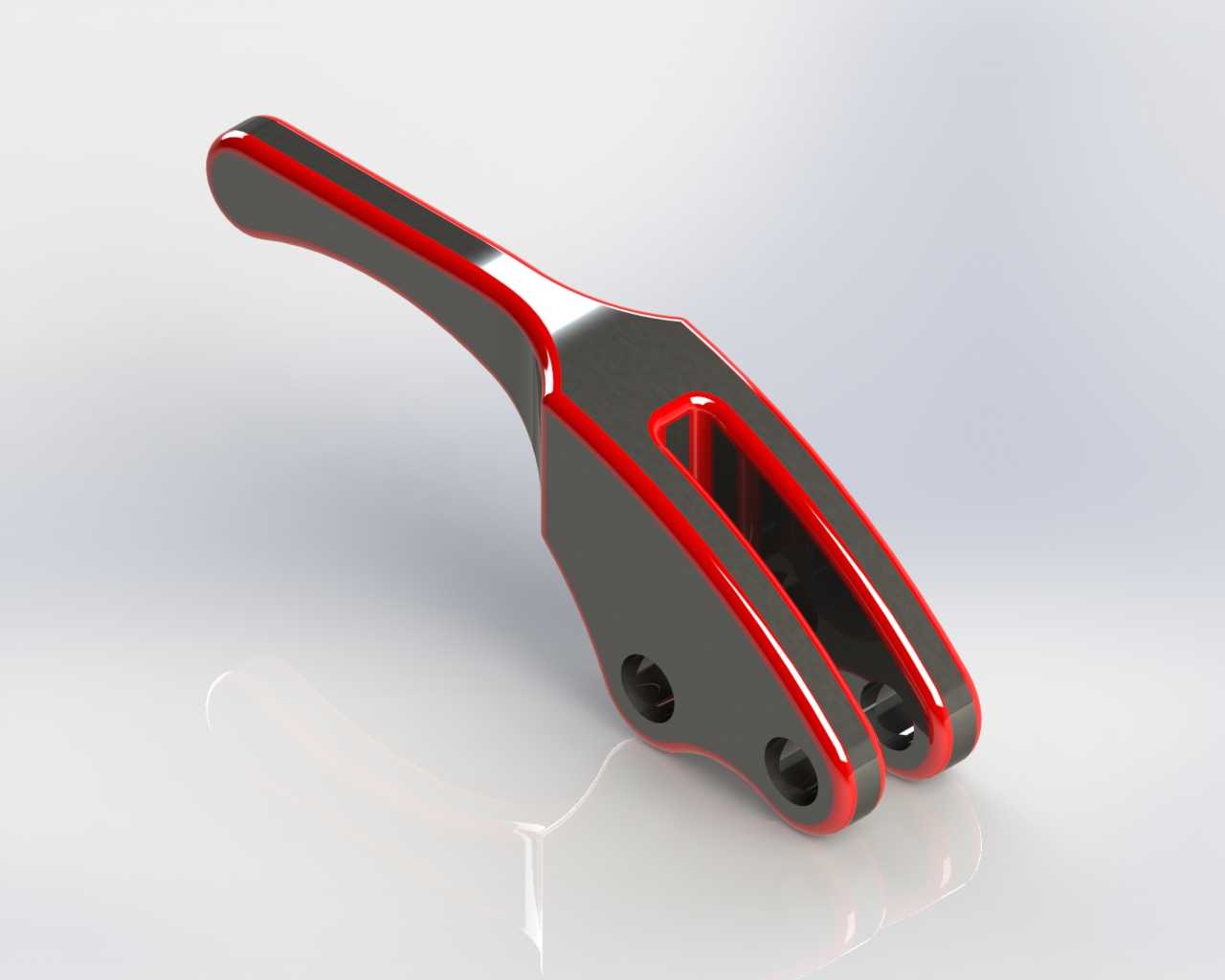

　　从结构设计逻辑来看，手柄主体采用内硬外韧的双层结构设计，内部为高强度刚性基材，承担人手施力时的抗弯、抗扭载荷，避免大力操作时出现弯折断裂；外层边缘全包覆软质防滑层，沿手柄握持轮廓的边缘做全包边处理，握持时手掌接触区域不会碰到硬质基材的锐边，长时间操作也不会出现硌手问题，同时软质层的摩擦系数更高，手上沾有少量切削液、油污时也能保证足够的握持摩擦力，不会出现打滑脱手的情况。手柄的握持段采用符合人体工学的弧形收腰设计，从尾端到铰接端的截面逐渐过渡变宽，握持时手掌的受力面积更大，施加相同锁紧力时手掌受到的压强更小，操作疲劳度更低；握持段上开设的长条形镂空槽，一方面能减少整体材料用量，降低部件自重，另一方面也能在操作时给手指提供额外的卡位，提拉操作时可以扣住镂空槽施力，适配不同操作姿势的施力需求。

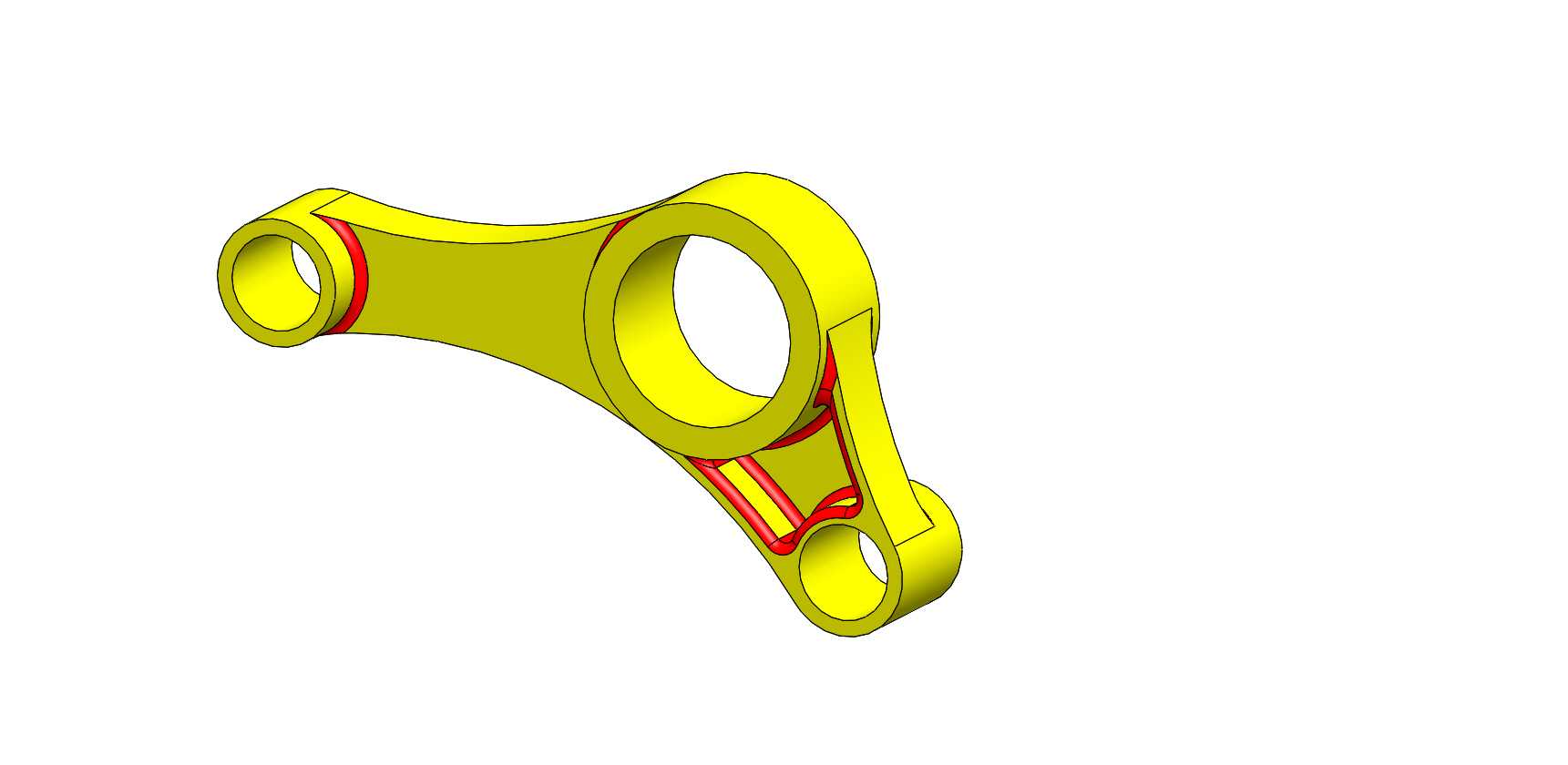

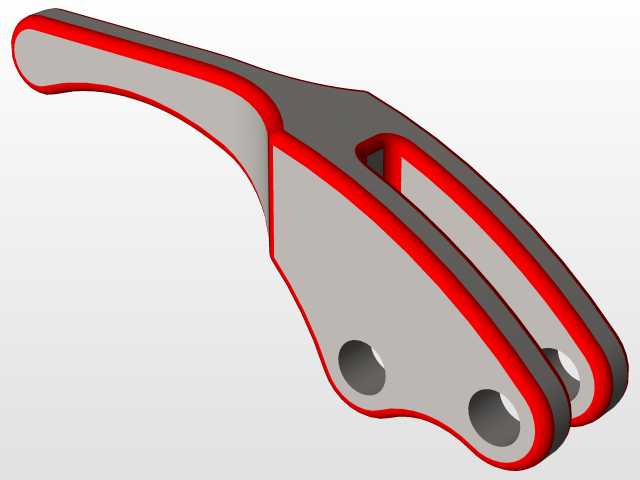

　　尾端的叉式铰接结构是整个部件的核心安装接口，两个平行的叉耳上分别开设同轴的铰接安装孔，安装时将待连接的活动件嵌在两个叉耳之间，穿入铰接销即可完成连接，这种双叉耳的支撑结构相比单耳铰接，铰接点的受力分布更均匀，承受径向载荷时不会出现单侧耳板应力集中的问题，能承受更大的操作冲击力，适合需要频繁扳动、施力较大的使用场景。两个铰接孔的同轴度在设计时做了严格的公差约束，避免安装后出现铰接卡滞、转动不畅的问题；叉耳的外侧做了圆弧过渡处理，没有尖锐的棱角，安装和操作过程中不会刮擦相邻的部件或者操作人员的衣物、皮肤。

　　安装边界方面，这款手柄的整体长度适配成人手掌的握持尺寸，握持段的截面周长适合多数成年人的手型握持，不需要额外加装护套即可直接使用；铰接端的叉耳间距根据常用的铰接件厚度做了适配，常规厚度的连接片都可以直接嵌入安装，不需要额外加垫片调整间隙；铰接孔的直径适配标准规格的圆柱销、带肩铰接销，安装时可以直接选用标准紧固件，不需要定制特殊连接件。手柄转动时的外轮廓扫掠区域在设计时做了避让校验，扳动到极限位置时不会和安装基座的平面、相邻的其他操作部件发生干涉，安装时只需要预留出对应角度的转动空间即可，不需要额外做周边结构的避让修改。

　　从实际使用的性能角度来看，这款手柄的刚性基材能承受常规手动操作的最大施力，在正常锁紧操作的载荷下不会出现塑性变形，外层包胶的耐磨性能优异，频繁握持摩擦也不会出现表层脱落、开裂的问题，铰接孔的位置做了局部加强处理，频繁扳动时孔位不会出现磨损失圆的情况，能保证长期使用后的铰接精度，不会出现手柄晃量过大、操作虚位超标的问题。手柄表面的包胶层做了耐油污、耐切削液的材质适配，在机加工工位、装配工位的复杂环境下使用，不会因为接触常见的工业介质出现表层腐蚀、发粘的问题，日常维护只需要简单擦拭即可保持表面清洁，不需要特殊的养护操作。
