火影忍者苦无投掷道具三维结构设计

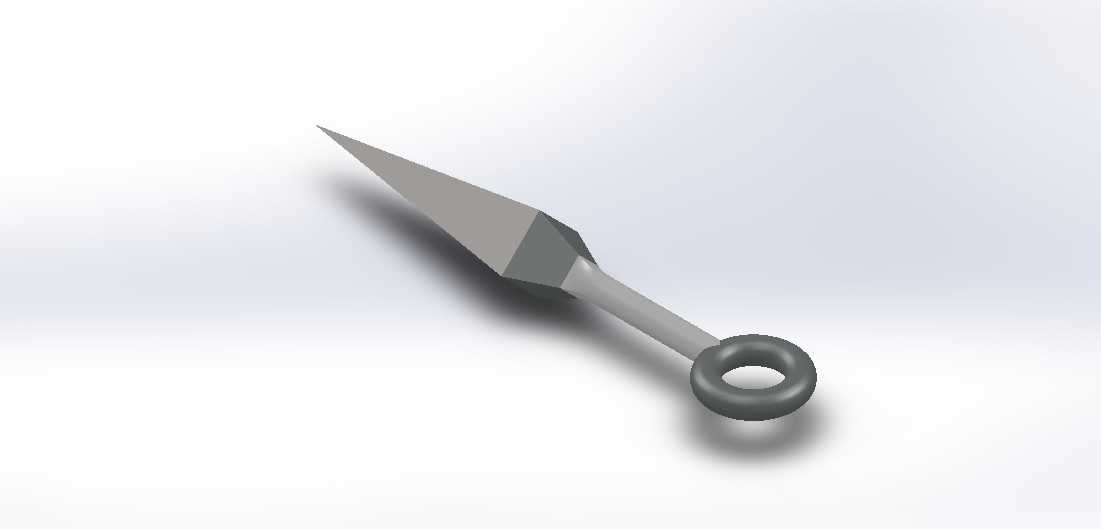

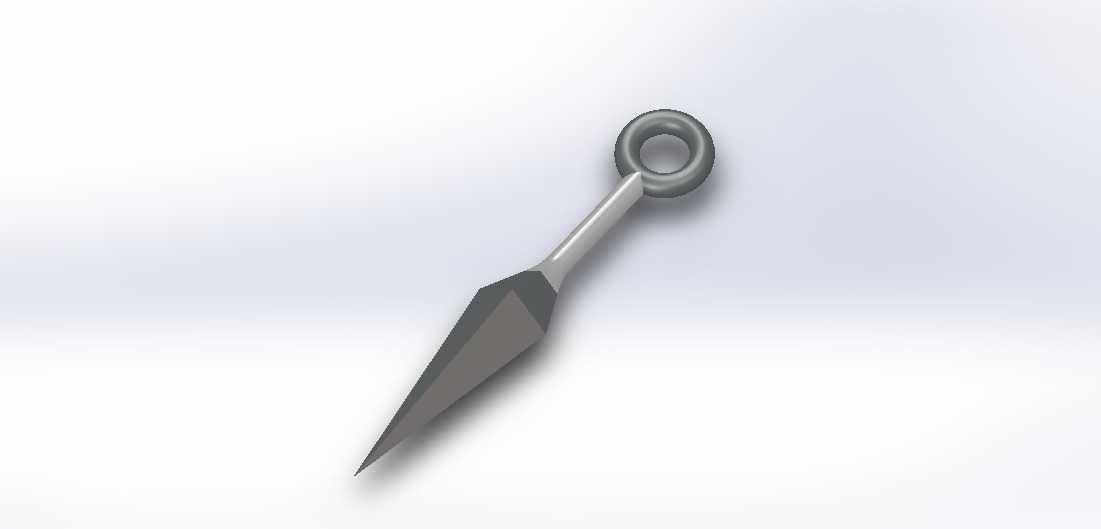

　　本次设计的苦无结构，最初的应用场景锚定在动漫周边手办配件、cosplay道具制作以及小型文创金属摆件的生产端，在实际落地中也可作为户外便携穿刺类工具的结构参考，适配轻量化户外作业中的简易穿刺、绳索固定等辅助用途。从功能特性来看，该结构整体分为三个功能段：尾部的圆环段、中间的握持杆段、前端的三棱尖刺段，尾部圆环内径设计为12mm，可直接穿入伞绳、钥匙扣等连接件，满足挂载需求，圆环与杆身的过渡位置做了R3的圆角处理，避免应力集中导致的连接处断裂，同时也能防止使用时硌手或刮蹭挂载的其他物件。中间握持杆段采用直径8mm的圆柱结构，长度设置为45mm，刚好适配成年人三指握持的尺寸边界，杆身与前端尖刺的衔接位置做了15度的锥度过渡，

　　既保证了力传导的顺畅性，也避免了直角衔接带来的结构薄弱点。前端三棱尖刺段采用等边三棱锥结构，棱边做了0.5mm的钝化处理，在保证造型还原度的同时，避免生产和使用过程中出现锐边割伤的风险，尖刺段总长度为60mm，三棱结构的截面最大宽度为10mm，穿刺过程中三个棱边可均匀分散受力，相比扁平尖刺结构拥有更好的抗弯折性能，即使受到侧向冲击力也不容易出现崩断或变形的问题。设计思路上，首先还原了动漫作品中苦无的经典造型比例，同时结合实际生产的工艺要求做了结构优化：所有外表面的拔模斜度统一设置为1.5度，适配金属压铸、3D打印以及注塑成型的生产工艺，不需要额外做后期的结构改模；整体结构没有倒扣特征，模具生产时可直接采用上下模分模，

　　不需要额外设置滑块抽芯结构，能有效降低生产端的模具成本。安装边界方面，该结构为一体化成型构件，不需要额外的装配工序，尾部圆环可直接适配标准规格的挂扣、挂绳，若作为摆件使用，底部可直接搭配直径10mm的标准展示底座，不需要额外做安装孔位的二次加工。在结构强度校核层面，采用6061铝合金作为生产材质时，整体可承受150N的轴向穿刺力以及50N的侧向弯折力，完全满足日常把玩、道具展示以及轻度户外使用的强度需求；若采用不锈钢材质生产，可进一步提升结构强度，适配更复杂的使用场景。表面处理层面，杆身与尖刺段可做喷砂氧化处理，尾部圆环可做抛光亮面处理，通过表面质感的差异提升整体的视觉层次感，也可根据需求做发黑、镀镍等不同的表面处理，

　　适配不同的使用场景风格。需要注意的是，该结构的尖刺部分虽然做了钝化处理，但仍属于尖锐类构件，作为周边产品生产时需要在包装上标注警示信息，避免低龄儿童单独接触使用；若作为实用工具使用，可根据实际需求调整尖刺的锋利度以及整体的材质厚度，满足不同场景下的使用强度要求。
