船舶系泊用抓持式锚具结构设计

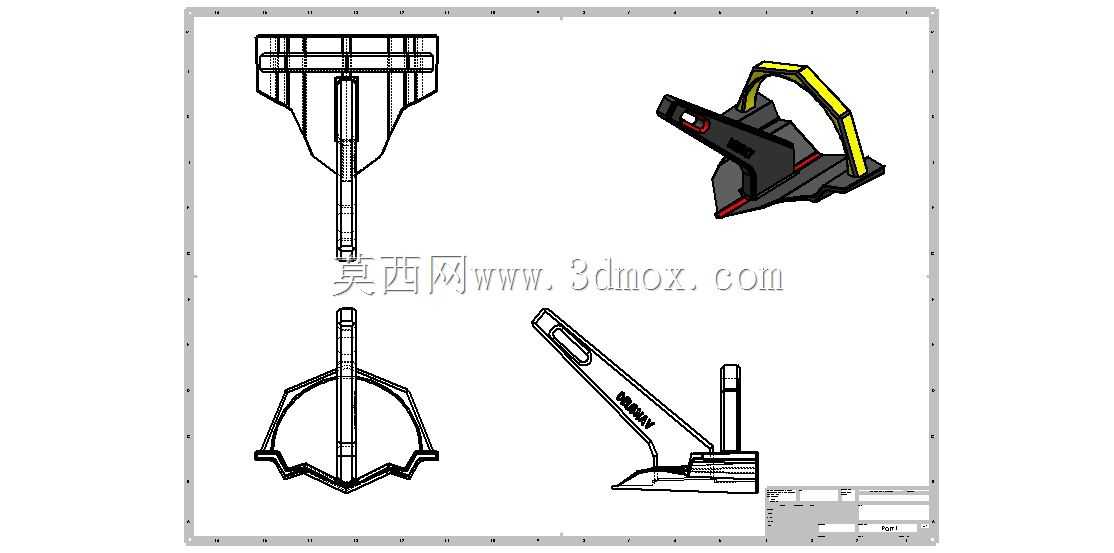

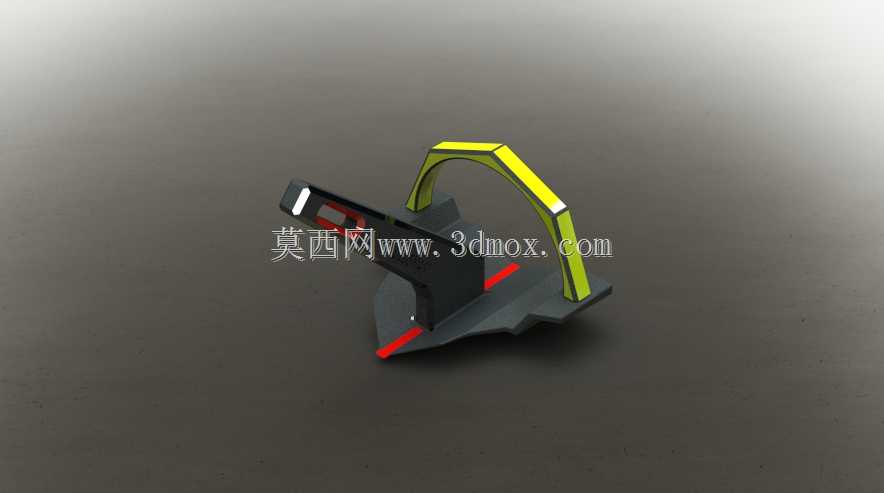

　　在近岸码头临时停靠、内河航运锚地驻泊、海上作业平台临时定位等场景中，锚作为连接船舶与水底的核心受力部件，其抓持性能直接决定了船舶驻留的稳定性，尤其是在有风浪、水流冲击的工况下，不合理的锚结构容易出现走锚问题，轻则导致船舶移位碰撞相邻泊位船只，重则引发缆绳断裂、船舶漂航的安全事故。这款锚的结构设计围绕硬质泥底、沙质底的常见内河及近岸锚地工况优化，整体采用大弧度锚爪与平衡式锚柄的组合结构，区别于传统霍尔锚的对称爪布局，该结构的单主爪配合辅助稳定翼的设计，在锚接触水底后，能在锚链拉力的作用下快速完成啮底动作，不需要船舶长时间倒车配合拖曳就能获得足够的抓持力，对于小型作业船、休闲游艇这类动力储备有限的船舶来说，能大幅降低抛锚操作的难度。

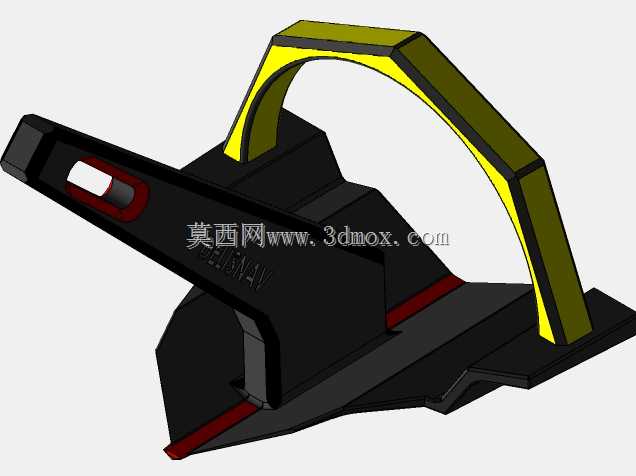

　　从结构受力逻辑来看，锚的整体重心被设计在靠近锚爪尖端的下侧位置，当锚被抛投入水后，能依靠自重自动调整姿态，保证锚爪尖端始终朝向水底接触面，避免出现锚背朝下、无法啮入底质的失效情况。锚柄部分采用变截面的梁式结构，靠近锚卸扣连接端的截面尺寸更大，能承受锚链传递的瞬时冲击拉力，尤其是在风浪天气下船舶上下起伏时，锚链的动载荷会直接作用在锚柄与锚爪的连接位置，该位置做了圆弧过渡的加强结构，避免应力集中导致的结构断裂。锚爪的弧度设计经过优化，啮入底质时的切入角控制在32度到38度之间，这个角度区间既能保证锚爪顺利切入沙层或泥层，又不会因为角度过平导致抓持力不足，或是角度过陡导致锚在受拉时从底质中脱出。锚的顶部弧形提手结构，除了作为抛锚、

　　起锚时的吊装受力点外，还能在锚被拖曳时起到限制啮入深度的作用，避免锚爪切入底质过深导致起锚困难，尤其是在淤泥层较厚的锚地，过深的啮入会让起锚阻力成倍增加，甚至出现锚被淤泥吸住无法回收的情况。从安装适配的角度来看，锚顶端的卸扣连接位采用标准的船用卸扣匹配尺寸，能直接适配常规直径的锚链或锚绳，不需要额外加工转换接头，连接位置的销孔做了耐磨衬套的预留设计，长期使用中出现磨损后只需要更换衬套就能恢复配合精度，不需要整体更换锚体，能降低船用配件的维护成本。在外形尺寸的边界设计上，锚的整体外轮廓没有突出的尖锐棱角，存放时能直接贴合船舶首部的锚唇结构，不会在航行过程中因为水流冲击产生额外的航行阻力，

　　也避免突出结构刮擦船体涂层或是磕碰甲板上的作业人员。锚爪尖端部分做了局部加厚的耐磨处理，长期与沙石底质摩擦也不会过快磨损导致抓持性能下降，锚体的各个连接位置都采用圆弧过渡，没有应力集中的直角缺口，能承受长期交变载荷的作用，不会在反复的受拉、卸载过程中出现疲劳裂纹。实际使用中，这类锚的抓重比能达到普通传统锚的1.5倍以上，也就是说相同重量的锚，这款结构能提供更大的抓持力，对于小型船舶来说，能在保证锚泊性能的前提下降低锚的自重，减少船舶的载重负担，同时也能降低抛锚、起锚作业时的劳动强度。在浅水区锚泊时，该结构的稳定翼能在锚爪啮入底质后提供额外的抗扭转力矩，即使水流方向出现变化，船舶绕锚位回转时，锚也不会因为侧向力的作用出现翻转脱底的情况，能保证在变流向工况下的锚泊稳定性。设计过程中针对不同底质的适配性也做了考量，除了沙质、泥质底外，在带有少量砾石的底质区域，锚爪尖端的楔形结构也能顺利卡入砾石的缝隙中获得足够的抓持力，不会因为底质偏硬就出现无法啮入、打滑走锚的问题。锚体的整体结构没有复杂的活动部件，长期浸泡在水中也不会出现部件锈蚀卡滞的问题，维护时只需要定期检查连接卸扣的磨损情况即可，不需要对锚体本身做复杂的保养，非常适合内河航运、近岸休闲船舶、小型作业渔船的日常锚泊使用。
