工业用卧式粉碎设备结构设计

　　在矿山、建材、固废回收、农副产品加工等多个工业场景中，物料粉碎是衔接前段粗破与后段筛分、研磨工序的核心环节，本次呈现的卧式粉碎设备结构，正是针对中小粒径物料连续粉碎需求开发的实用化结构方案。不同于立式粉碎设备易出现的物料卡滞、底部积料问题，该卧式布局的粉碎腔采用水平放置的转子承载结构，物料从腔体上方的方形进料口进入后，会在转子带动的锤击、剪切、研磨复合作用下完成破碎，达到粒径要求的物料顺着腔体下部的出料通道排出，整个作业过程可实现连续化进料出料，适配生产线的连续运转需求。

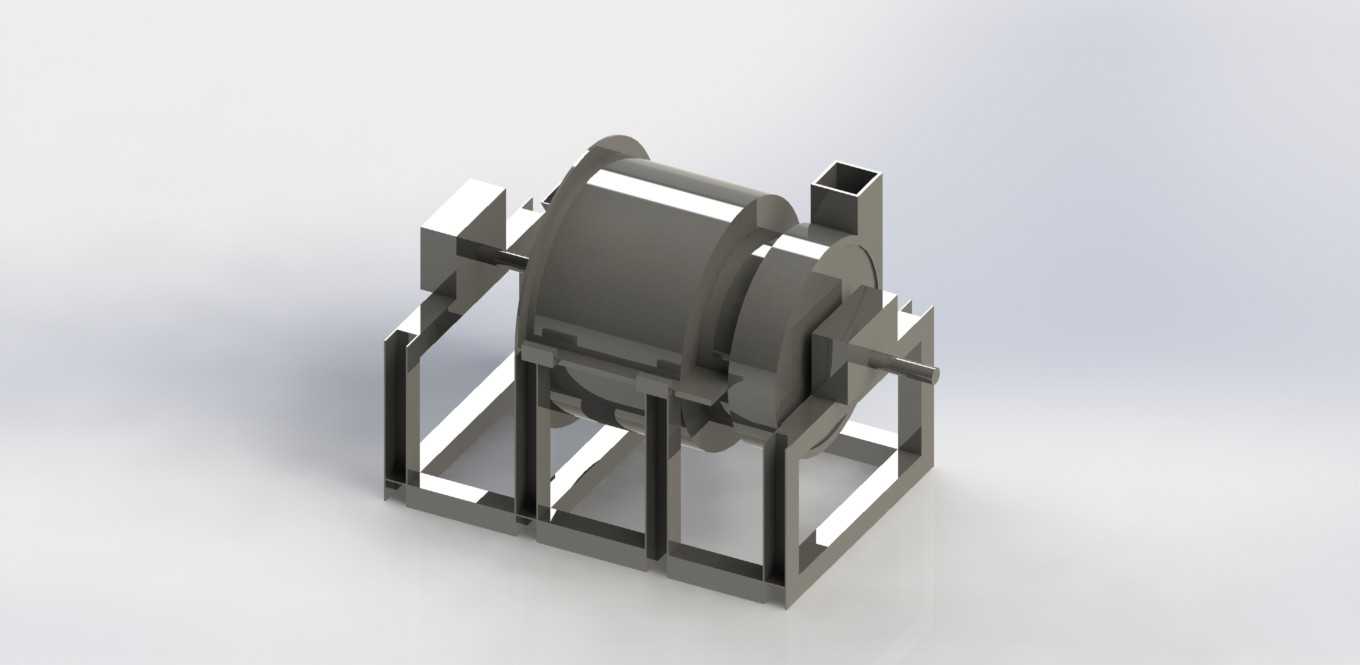

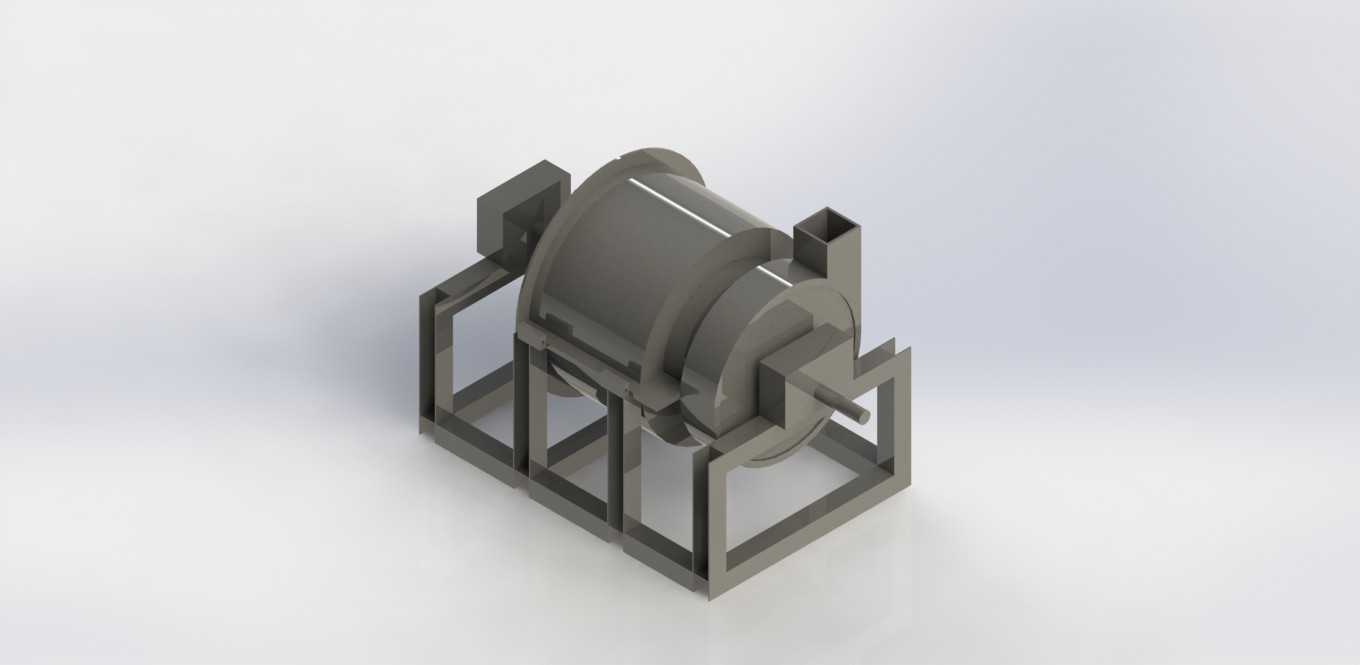

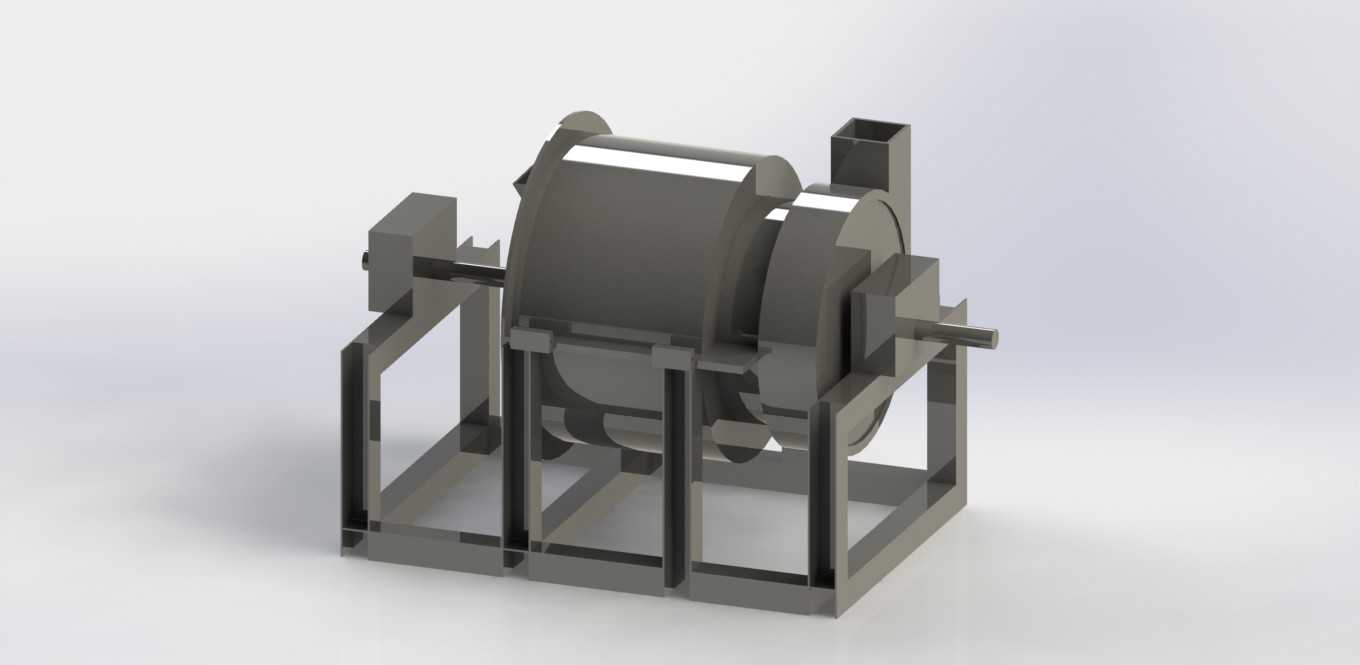

　　从结构设计逻辑来看，这套设备的机架采用方管焊接的框架式结构，四根纵向支撑立柱搭配多道横向、斜向加强筋，既保证了整体支撑刚度，又避免了厚板整体焊接带来的重量冗余，设备安装时可直接通过机架底部的安装孔与地面预埋螺栓固定，安装边界预留了足够的检修操作空间，设备两侧的转子轴伸端分别预留了传动轮安装位与轴承维护位，日常更换易损件、加注润滑脂时无需拆解主体机架，可大幅降低现场运维的工作量。粉碎腔体采用上下分体式的壳体设计，上壳体与下壳体通过法兰边的螺栓紧固连接，当需要更换内部的锤片、衬板等易损件时，仅需拆开连接螺栓即可掀开上壳体完成操作，无需整体吊装腔体，适配车间内有限的吊装作业条件。

　　转子组件作为设备的核心做功部件，设计时充分考虑了动平衡校正需求，转子轴采用阶梯轴结构，两端配置带密封座的滚动轴承，可有效阻挡粉碎过程中产生的粉尘进入轴承内部，延长轴承的使用寿命；腔体内部的衬板采用可更换的耐磨结构设计，针对不同硬度的物料，可更换对应材质的衬板与锤片，比如处理硬质矿石时选用高锰钢材质衬板，处理软性固废时选用碳钢锤片即可满足使用需求，这种模块化的易损件设计，让设备可以适配多品类物料的粉碎需求，无需整体更换设备主体。进料口设置在腔体上方的偏心位置，可避免物料直接冲击转子轴的密封部位，同时进料口的尺寸匹配常规的皮带输送机出料端宽度，可直接对接上游的输送设备，无需额外设计转接料斗；出料口位于腔体正下方，尺寸适配下游的斗式提升机或者螺旋输送机进料端，可顺畅接入现有生产线的物料流转链路。

　　在实际选型应用中，这套卧式粉碎结构可覆盖10-50mm进料粒径的物料处理，出料粒径可通过调整腔体内部的筛网间隙进行控制，针对不同的产能需求，仅需调整转子的转速、匹配对应功率的驱动电机即可，无需大幅改动主体结构。设备整体的外形尺寸紧凑，相较于同产能的立式粉碎设备，占地面积可减少约30%，对于车间空间紧张的中小型加工产线尤为适配。设计过程中对机架的受力点进行了针对性加强，转子工作时产生的交变载荷可通过机架的加强筋均匀分散到各个支撑腿上，避免长期运行出现机架变形、焊缝开裂的问题；两侧的轴承座采用独立的安装定位面，加工时一次装夹完成轴承位的镗削加工，保证两侧轴承的同轴度，减少转子运转时的径向跳动，降低设备运行时的振动与噪音。

　　从安装适配性来看，设备的驱动单元可根据车间的动力布置情况选择左侧或者右侧安装，传动部位预留了安全防护罩的安装位置，可满足车间的安全生产规范要求；设备的整体高度匹配常规生产线的物料输送高度，无需额外搭建过高的操作平台，操作人员站在地面即可完成进料口的观察、日常停机检查等操作。针对易出现堵料的工况，腔体侧面预留了检修门位置，当出现物料卡滞时，无需拆开上壳体即可通过检修门清理堵料，大幅缩短故障停机时间。整套结构没有冗余的复杂设计，所有零部件均采用工业领域常用的标准型材与标准件，加工制造难度低，普通的机械加工厂即可完成整套设备的加工与装配，后期维护的配件采购成本也相对较低，适合中小加工企业自行生产或者改造现有粉碎设备时参考使用。
