费斯托工具MFS可调长度挤压型材结构

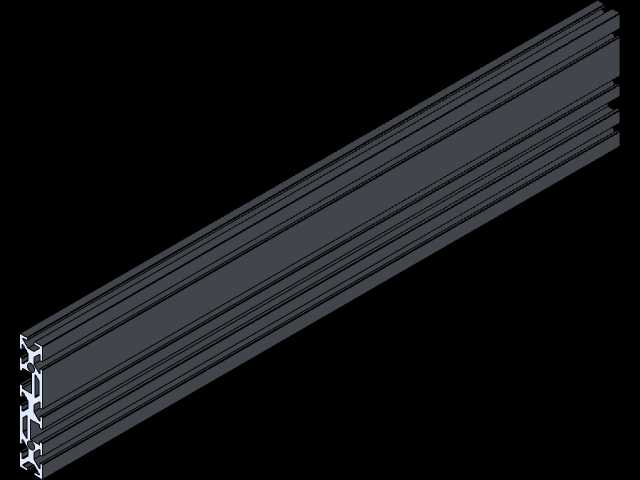

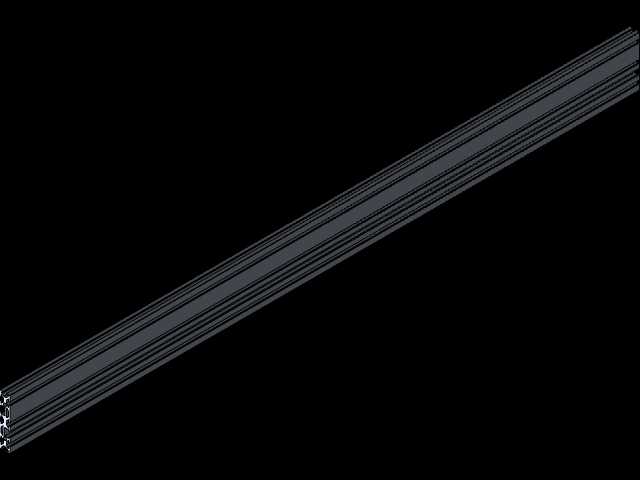

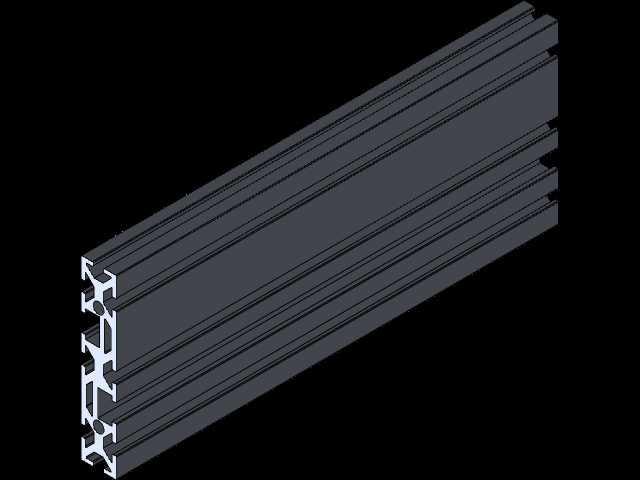

　　在木工现场加工、定制家具安装、小型构件铣削定位的作业场景里，这类挤压成型的型材构件是费斯托MFS系列导向定位系统里的核心组成部分，日常作业中经常需要根据不同加工幅面的板材、不同长度的铣削行程调整导向基准的跨度，传统定长型材需要多段拼接，拼接处的形位公差很容易导致铣削轨迹出现台阶偏差，尤其是在做门板开槽、封边修边、长直边仿形加工的时候，拼接缝的错位会直接反映到工件表面，造成后续打磨工作量陡增，甚至出现工件报废的情况。这款挤压型材的设计核心就是解决定长构件适配性差的问题，截面采用对称的空腔加导向滑槽结构，型材外壁的滑槽精度控制在0.1mm以内，能够和MFS系统的快速锁紧滑块、靠模座、限位挡块实现无间隙配合，

　　不需要额外加装转接件就能直接完成组件装配。从结构设计逻辑来看，型材采用等截面挤压成型工艺，截面壁厚根据受力位置做了差异化分布，滑槽配合面的壁厚比非配合面厚1.2mm，既保证了锁紧滑块反复滑动时的耐磨性能，也避免了整体壁厚过大造成的材料浪费，型材的空腔内部设置了两道纵向加强筋，沿型材长度方向贯通，当型材伸出长度达到1.2米时，中部的静载挠度可以控制在0.3mm以内，完全满足手持铣削作业时的导向刚度要求，不会因为手部施压导致型材弯曲变形，影响加工精度。实际使用过程中，操作人员可以根据当前加工工件的长度需求，任意截取对应长度的型材段，截面切割后只需要简单去除端口毛刺，就能直接装配到定位系统里，不需要对端面做二次铣削加工，

　　因为型材的所有配合面都是沿长度方向贯通的，切割位置不会影响滑槽、定位面的配合精度，这一点在现场应急加工作业里优势非常明显，遇到超宽幅面的门板加工时，不需要提前储备多种长度的定长导向件，只要备上整根的挤压型材，现场按需裁切就能快速组装出适配的导向靠模。从安装边界来看，型材的截面外形尺寸和MFS系统的标准锁紧件完全匹配，滑槽的开口宽度、槽深尺寸和原厂配件的公差带保持一致，装配时滑块可以从型材任意一端穿入，锁紧旋钮的拧紧力矩控制在2.5N·m时，就能达到足够的锁紧力，铣削作业时不会出现滑块移位的情况；型材的外表面做了硬质阳极氧化处理，表面硬度达到HV400以上，日常和工具、工件接触摩擦时不容易出现划痕，

　　长期使用也不会因为表面磨损导致配合间隙变大。在多工序组合加工作业里，这种可调长度的挤压型材还可以搭配不同的功能附件，比如加装靠模轴承座就能做圆弧轨迹的铣削导向，加装挡块组件就能做定长钻孔的定位基准，甚至可以临时作为小型工装的支撑横梁使用，适配性覆盖了木工现场加工的绝大多数定位需求。不同于市面上普通的通用铝型材，这款挤压型材的滑槽截面是专门针对费斯托工具的附件做的适配设计，槽内的定位凸台尺寸和锁紧滑块的弹性卡爪完全匹配，滑动时没有松旷量，锁紧时不会出现偏摆，哪怕是单手操作铣刀沿型材导向进给，也能保持稳定的走刀轨迹，加工出来的直边直线度可以控制在0.2mm/m以内，完全满足定制家具的安装精度要求。设计阶段还充分考虑了现场作业的复杂工况，型材的边角都做了R1.5的圆角处理，搬运和装配过程中不会划伤操作人员，也不会刮花待加工的板材饰面，型材的氧化层做了哑光处理，户外作业时不会因为阳光反射影响操作人员的视线，长时间握持调整也不会因为表面过于光滑出现滑脱的情况。对于结构设计从业者来说，这类等截面挤压型材的设计思路非常值得借鉴，就是通过统一的截面精度，把长度方向的自由度完全交给使用场景，不需要针对每一种长度规格单独开模，大幅降低了生产和仓储成本，同时也提升了产品的场景适配能力，在做工装夹具、定位系统的结构设计时，这种“标准截面+任意裁切”的设计逻辑，能够很好地解决多规格适配的问题，减少非标定制的工作量。
