工业用紧凑型磁力触发开关结构设计

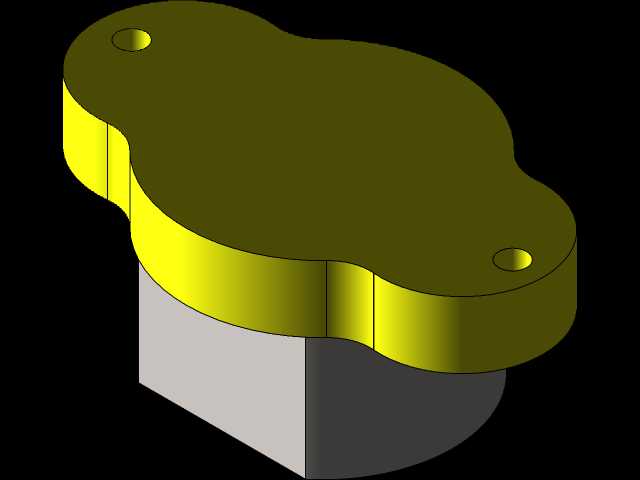

　　这款磁力触发开关的结构设计，最初是面向工业自动化产线的工位到位检测、工装夹具的状态反馈场景做的适配，日常在流水线工位的工件到位确认、安全门闭合状态检测、小型执行机构的行程限位场景里都能用到，相比传统的机械触点式开关，它靠磁场耦合实现触发信号的传递，没有物理接触的磨损问题，在多粉尘、有轻微切削液飞溅的机加工工位环境里，使用寿命能比普通机械开关高出数倍。从结构设计思路上看，整体外壳采用了一体化的曲面过渡造型，没有尖锐的棱角，一方面是为了在安装布线的时候避免划伤操作人员的手部，另一方面也能减少设备运行过程中磕碰对开关本体造成的应力集中，外壳的壁厚做了均匀化处理，常规注塑成型的时候不会出现缩痕、缺料的问题，适合批量生产加工。

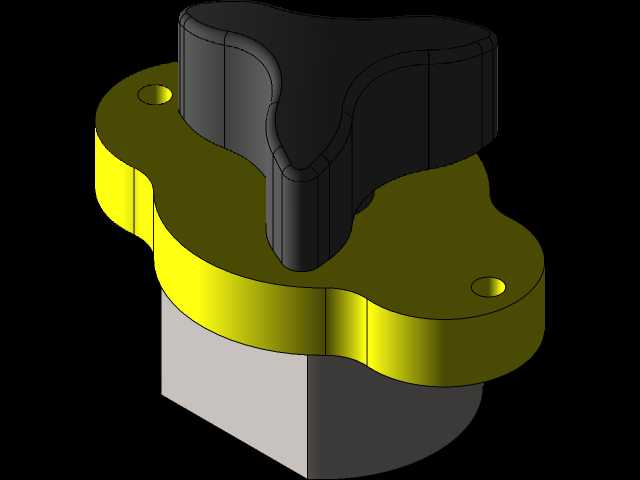

　　开关的触发端做了内凹的曲面避让结构，在配套的感应磁块靠近的时候，能让磁场作用的范围更集中，不会因为周边设备的金属构件导磁出现误触发的情况，实际测试的时候，触发距离控制在稳定的区间内，只要配套磁块进入设定的感应范围，就能稳定输出开关信号，不会出现信号跳变的问题。安装边界上，这款开关的底部做了两个平行的定位柱结构，安装的时候可以直接卡在安装板的预制孔位里，不需要额外做复杂的对位调整，安装孔的间距适配行业内通用的小型感应开关安装尺寸，替换现有工位上的老旧开关的时候不需要重新打孔改安装板，能直接替换使用，降低产线改造的工作量。开关的出线端做了弧形的过渡防护，常规的设备布线拉扯的时候，应力会分散在外壳的过渡结构上，不会直接拉扯内部的接线焊点，

　　避免长期使用过程中线缆根部断裂的问题。从功能特性上来说，这款开关的内部磁路做了屏蔽处理，除了触发端正向的感应区域之外，其余方向的磁场都被外壳的内部屏蔽结构阻隔，哪怕旁边紧挨着安装其他的电气元件，也不会出现信号串扰的问题，在密集排布的工装夹具上使用的时候，每个开关都能独立稳定工作，不会因为相邻开关的磁场影响出现误动作。实际使用的时候，不需要像光电开关那样考虑镜头清洁的问题，哪怕表面附着了少量的金属粉尘、切削液残留，只要不是厚层的导磁材料覆盖，都不会影响触发的稳定性，在焊接工位、打磨工位这类环境相对恶劣的场景里，适配性比光电类、机械触点类的开关更好。结构建模的时候，所有的曲面都做了曲率连续处理，外壳的合模线设置在侧面的隐蔽位置，

　　注塑生产的时候飞边处理的工作量很小，装配的时候内部的磁钢、电路板都有对应的定位卡槽，不需要额外打胶固定，装配工序简单，批量组装的效率很高。开关的整体轮廓做了紧凑化设计，在狭小的工装空间里也能安装使用，不会和周边的运动部件发生干涉，比如在小型气动夹具的开合状态检测场景里，夹具本身的活动空间很小，这款开关的小巧体积就能直接嵌入到夹具的基座内部，不会突出到夹具的活动范围内，避免工件上下料的时候磕碰开关本体。
