数控铣床用65mm孔径Makita路由器安装夹钳

　　在数控铣床的日常加工场景中，主轴侧装加工附件的安装可靠性直接决定了加工精度与作业安全，这款适配65mm直径的Makita路由器安装夹钳，就是针对这类侧装作业需求设计的专用安装构件。很多做木工铣削、非金属板材精加工的车间都会遇到这类需求：原装主轴的加工行程或者刀具适配范围覆盖不到小直径铣削、倒角、开槽作业时，就需要外挂手持路由器作为辅助加工动力头，这时候如果没有专用的定位夹钳，靠压板或者简易抱箍固定，很容易出现加工过程中刀具振颤、同轴度偏移的问题，轻则导致加工面出现刀纹、尺寸超差，重则可能因为固定失效导致附件飞出，存在不小的安全隐患。

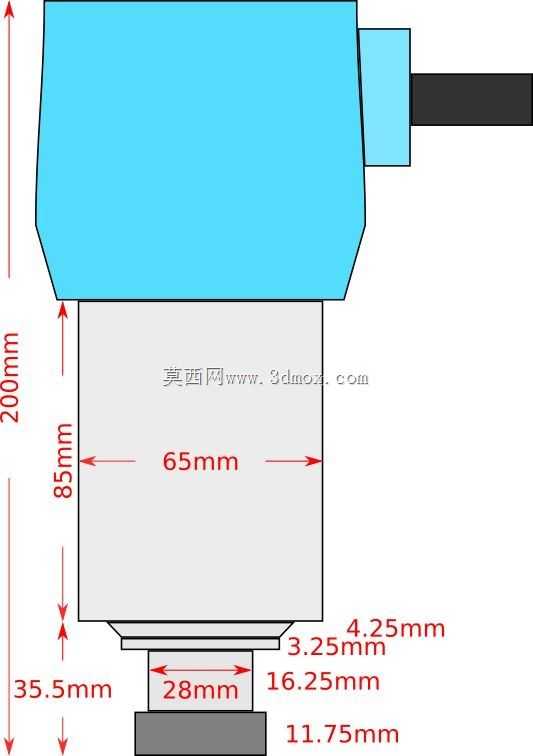

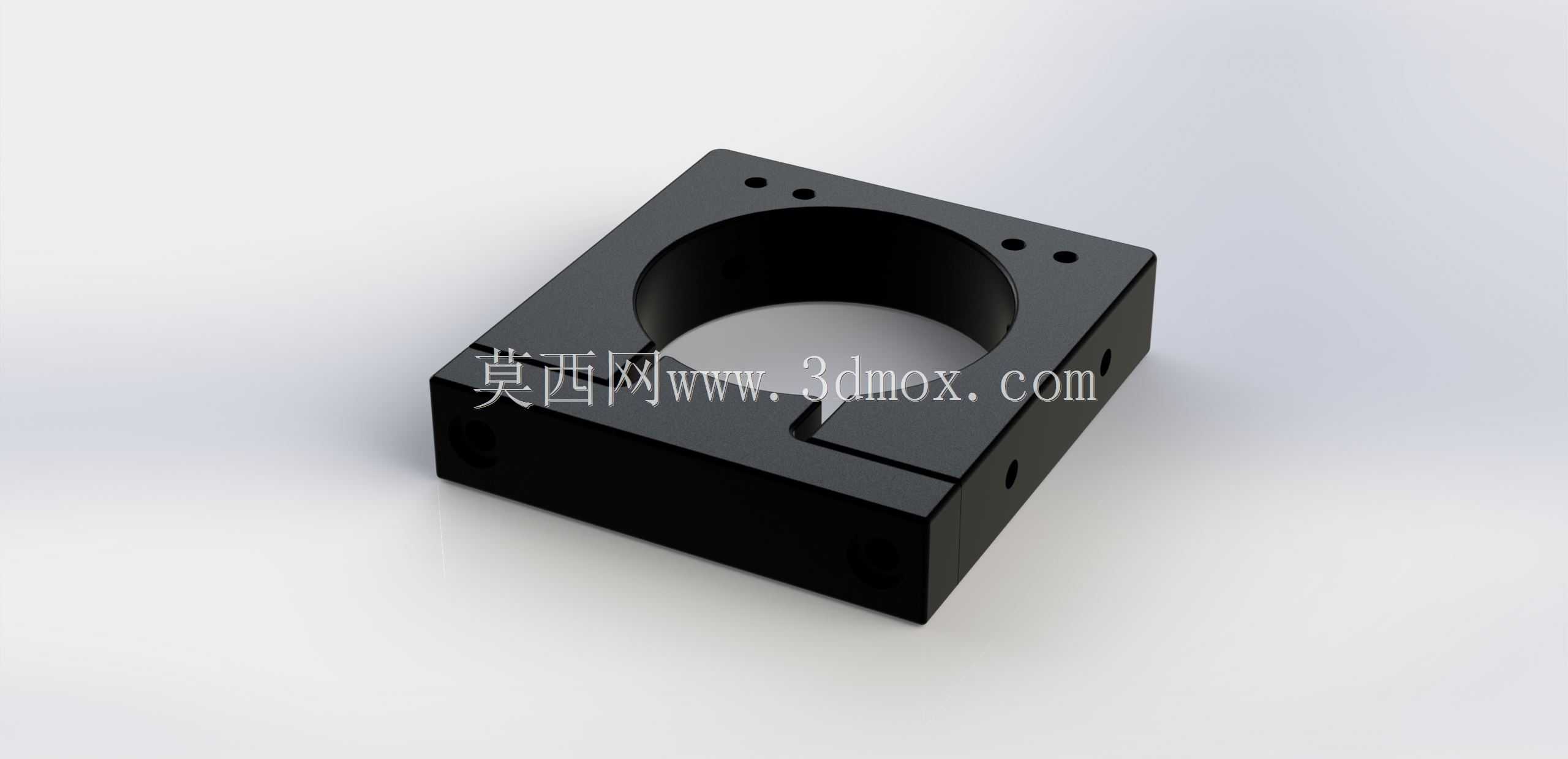

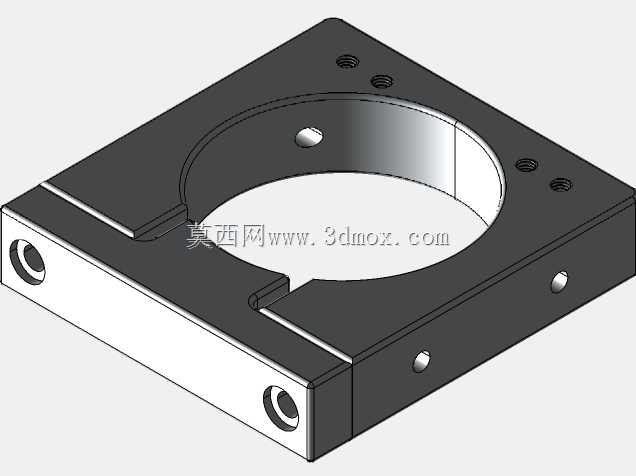

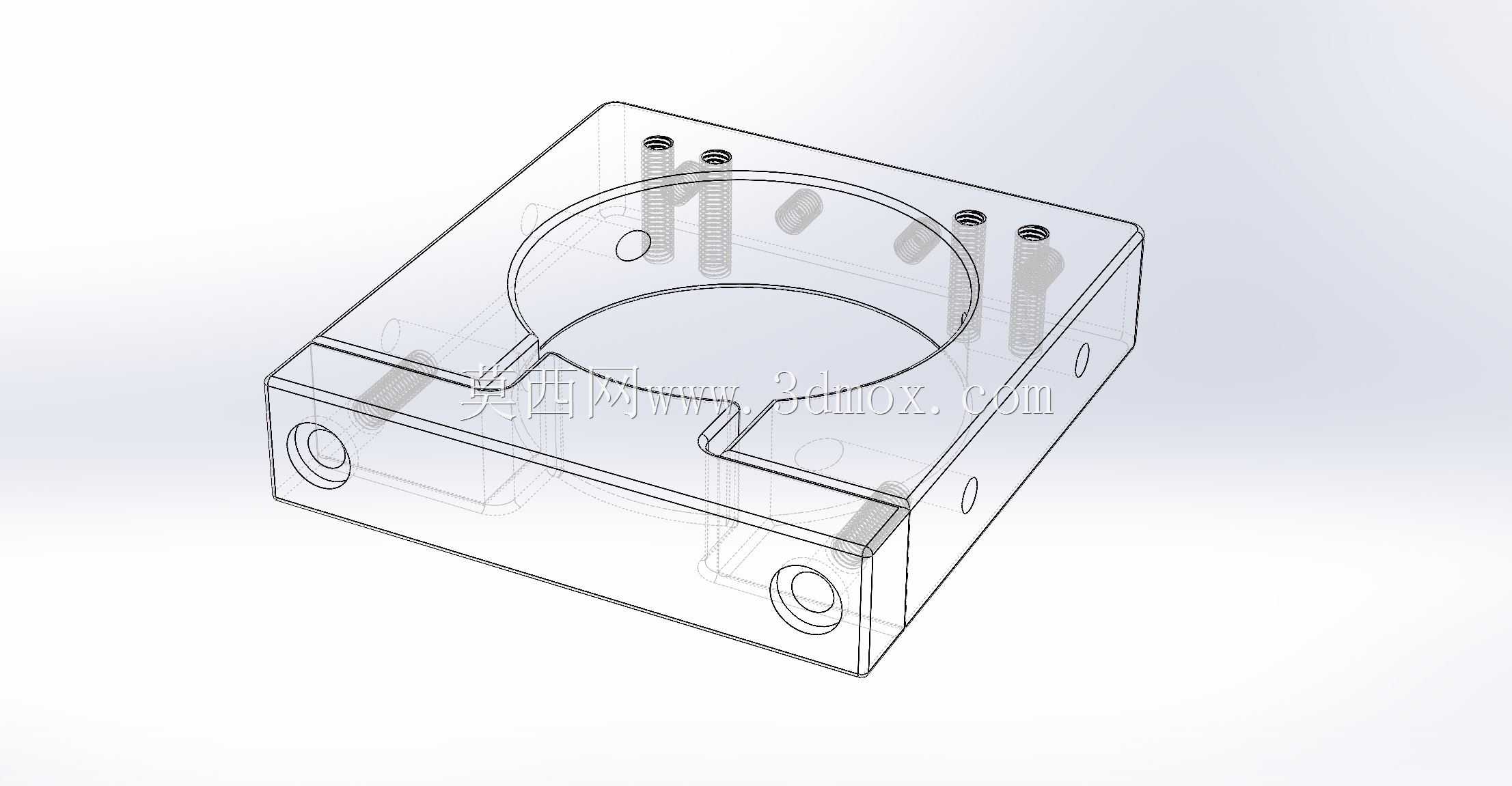

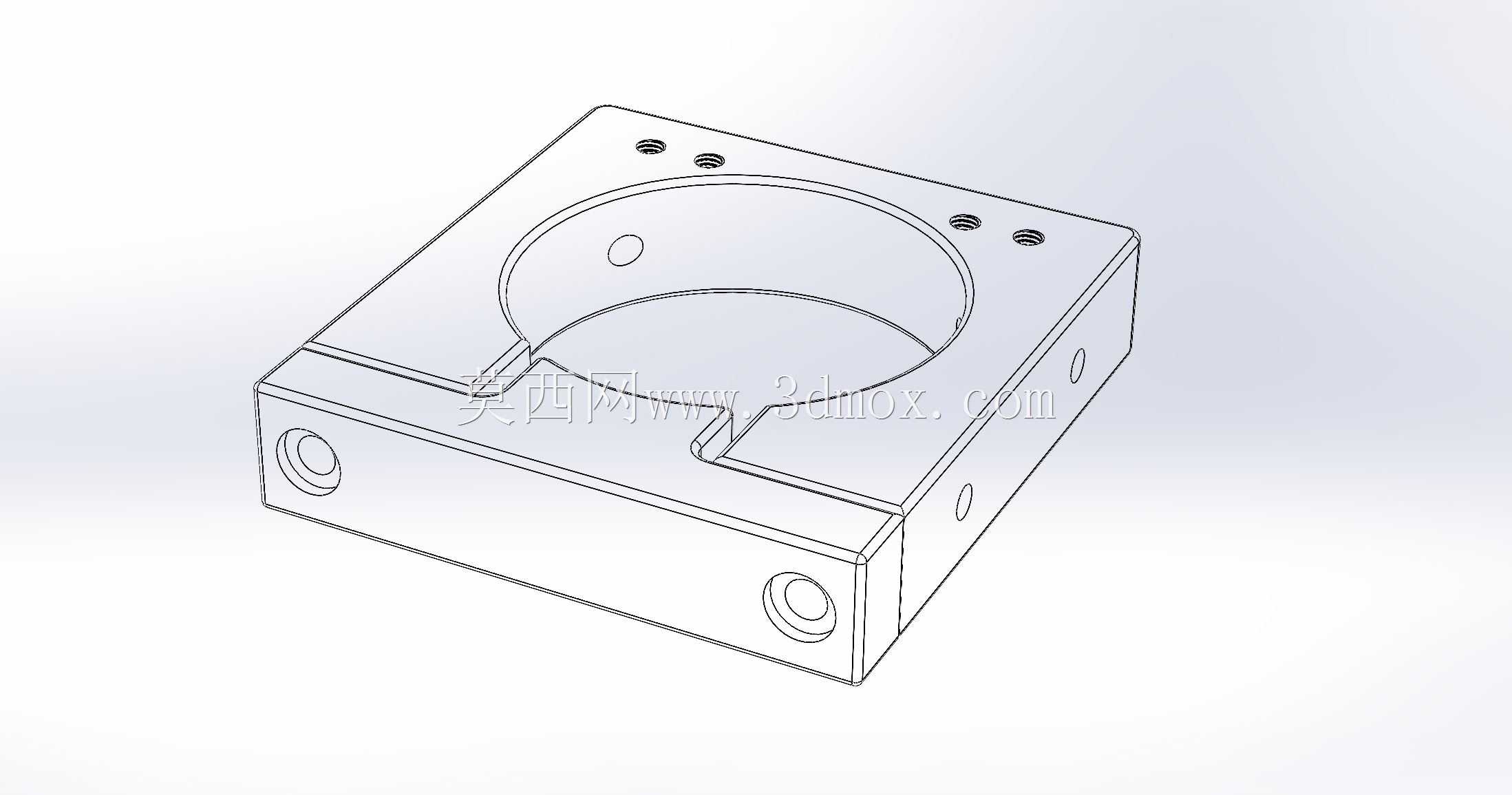

　　从结构设计来看，这款夹钳采用了整体式方块基座加单侧开口抱箍的结构，基座整体为方正的块状结构，四个角位预留了沉头安装孔，用来将整个夹钳固定在铣床的滑台或者主轴安装板上，安装孔的孔位间距是按照常规小型数控铣床的附件安装孔距设计的，不需要额外做转接板就能直接适配大部分常见的轻型数控铣安装面。中间的65mm通孔是核心的定位面，这个尺寸是精准匹配Makita对应型号路由器的夹持颈直径，孔位的公差按照H7级精度设计，既保证路由器装入时不会出现过盈卡滞，也能保证装入后径向间隙控制在0.02mm以内，避免工作时出现径向窜动。通孔一侧设计了开口收缩缝，配合夹钳侧面的锁紧螺丝孔，当螺丝锁紧时，开口缝会产生微量弹性变形，抱紧中间的路由器夹持颈，这种抱紧方式相比顶丝固定的方式，接触面积更大，抱紧力更均匀，不会在路由器外壳上留下顶丝压痕，也能避免长期使用后顶丝松动导致的固定失效。

　　夹钳的侧面还预留了两个定位销孔，在安装的时候可以先在安装板上配打定位销，将夹钳的位置完全固定，后续如果需要拆卸路由器维护或者更换刀具，只需要松开抱箍的锁紧螺丝即可，再次装回的时候不需要重新找正同轴度，能大幅减少换型调试的时间。夹钳的上下端面都做了平面度处理，平面度公差控制在0.01mm以内，和安装面贴合的时候不会出现间隙，保证安装后整个夹钳的垂直度满足加工要求，避免路由器装夹后出现主轴偏斜，导致加工出来的槽或者孔出现垂直度超差的问题。

　　在实际使用场景中，这类夹钳除了用来固定Makita路由器，只要是夹持颈直径为65mm的同类动力头，比如小型雕刻主轴、打磨动力头，都可以用这个夹钳来固定，通用性比较强。设计的时候特意将夹钳的整体厚度做了加强，抱箍位置的壁厚达到了12mm，就算是满负荷铣削硬木或者亚克力板材的时候，夹钳本身也不会产生形变，保证加工过程的稳定性。开口缝的宽度设计为2mm，这个宽度既能保证锁紧时有足够的收缩量，也不会因为缝太宽导致抱箍的刚性下降，锁紧螺丝采用M6的内六角螺丝，锁紧力矩控制在8N·m的时候就能提供足够的抱紧力，就算是长时间连续加工，也不会出现松动移位的问题。

　　很多一线的结构设计人员在做这类附件夹具设计的时候，很容易忽略安装边界的干涉问题，这款夹钳在设计的时候就把整体外形的棱角做了避让，基座的四个角都做了小倒角处理，安装的时候不会和滑台上的其他附件、行程开关产生干涉，夹钳的总高度控制在合理范围内，安装后路由器的刀具伸出长度刚好能满足常规加工的行程需求，不需要额外垫高或者裁短安装位。夹钳的所有安装孔都做了沉头处理，螺丝锁紧后螺丝头不会高出夹钳表面，避免加工过程中切屑堆积在螺丝头上，也不会在移动的时候刮到机床的防护罩或者管线。

　　从加工工艺性来看，这款夹钳的结构没有复杂的曲面或者特殊加工要求，常规的数控铣床或者加工中心就能完成全部加工工序，原材料选用45号钢做发黑处理，既有足够的刚性，也能起到一定的防锈作用，适合车间的复杂加工环境，就算长期接触切削液、木屑粉尘，也不容易出现锈蚀卡死的问题。抱箍的内孔在精加工的时候特意做了珩磨处理，表面粗糙度达到Ra1.6，和路由器夹持颈的接触更贴合，抱紧力的传递更均匀，不会因为内孔表面粗糙导致局部应力集中，夹坏路由器的外壳。
