手持密封胶涂抹工具结构设计方案

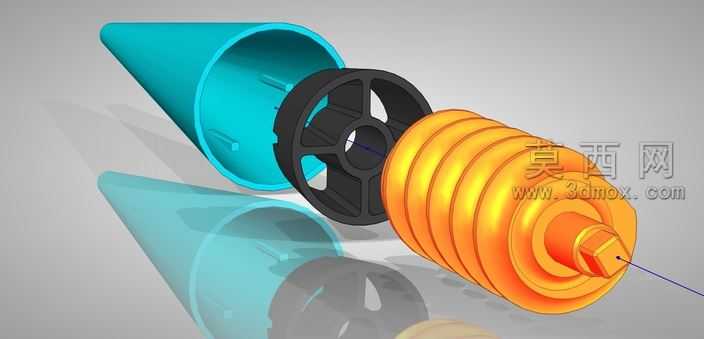

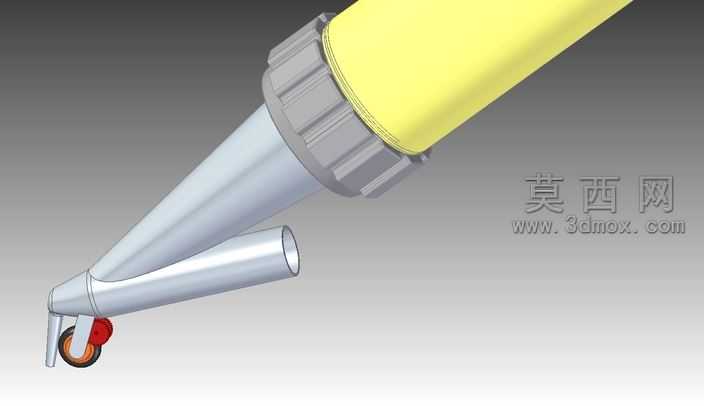

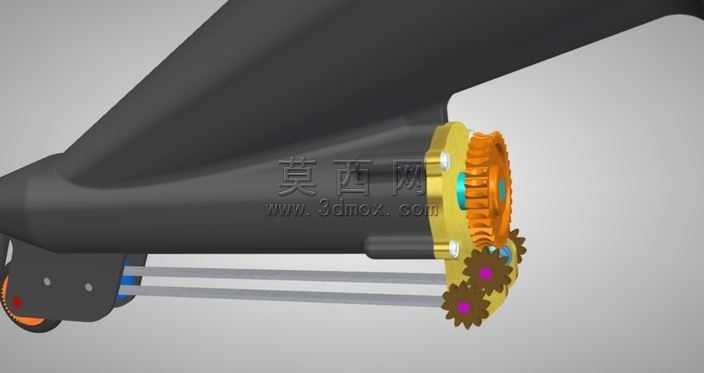

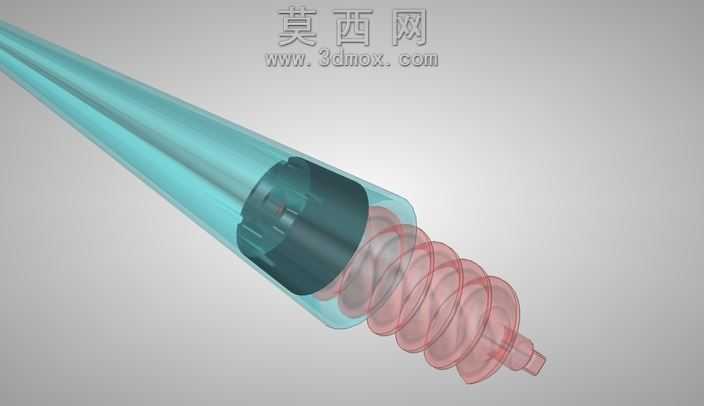

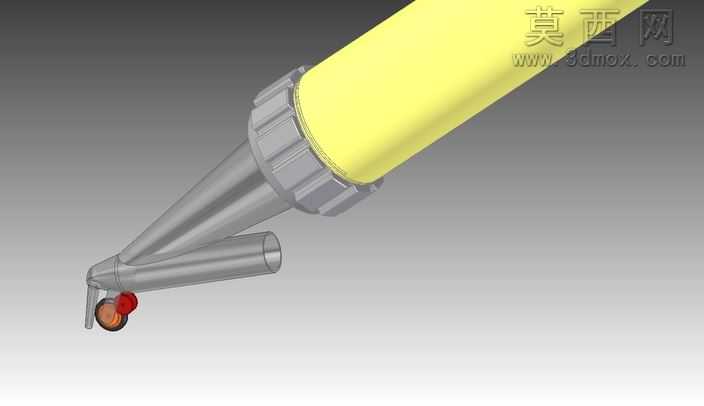

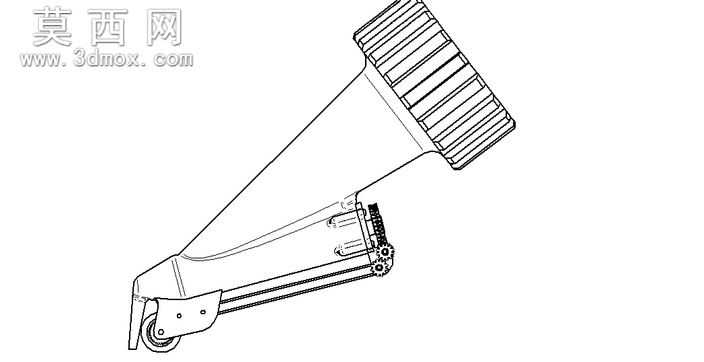

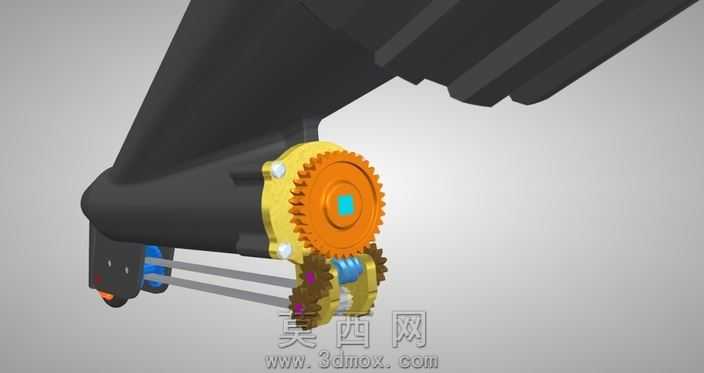

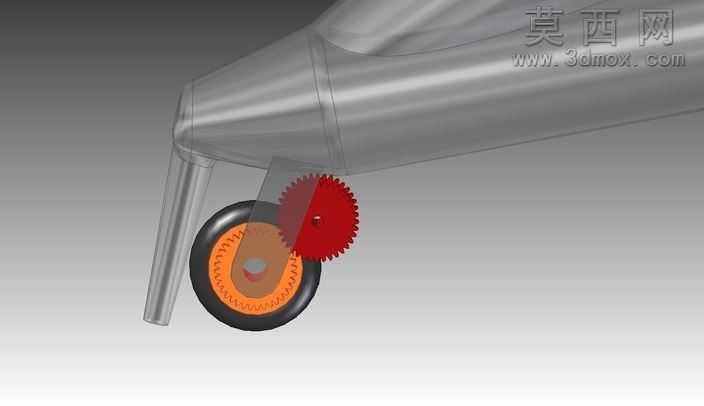

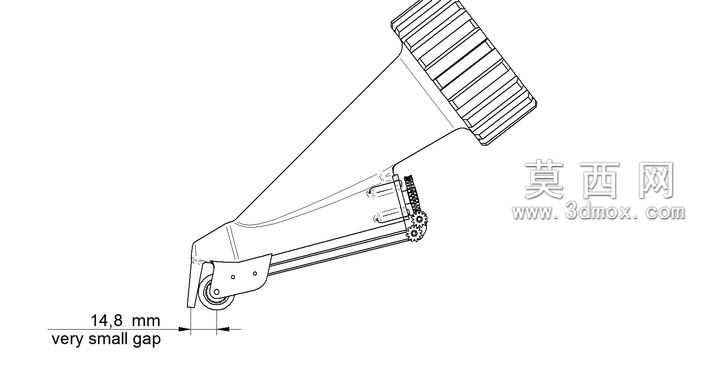

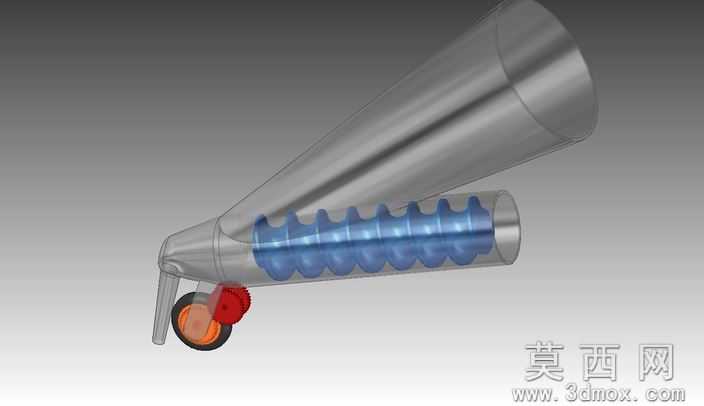

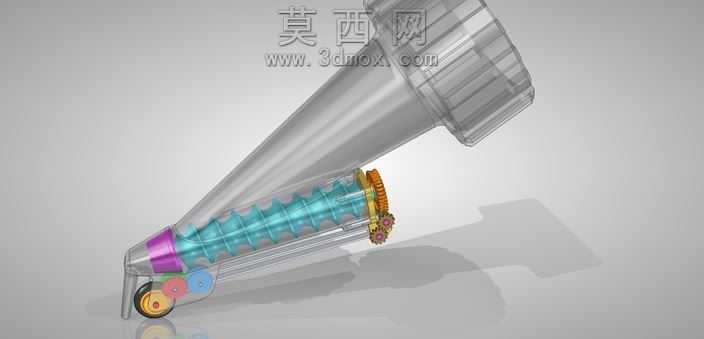

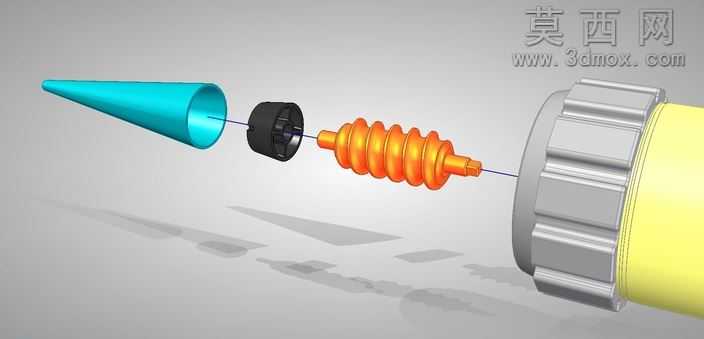

本作品为手持密封胶涂抹工具的三维结构设计方案，建模阶段围绕手动涂胶作业的实际使用需求展开，先完成整体手持握持形态的曲面建模，保证手柄区域的握持弧度符合人体工学，适配长时间手持操作的姿态，手柄外侧的防滑纹理通过阵列特征完成建模，纹理的间距与深度经过反复调整，兼顾防滑性能与建模的规整性。传动结构部分采用蜗轮蜗杆搭配齿轮组的传动方案，建模时严格控制各传动零件的啮合间隙，保证蜗杆转动时可顺畅带动蜗轮运转，进而驱动前端的涂胶滚轮平稳转动，实现密封胶的均匀输出与涂抹。设计过程中对传动结构进行了多轮迭代优化，最初的方案仅设置基础的蜗杆蜗轮与套筒结构，后续逐步调整齿轮的模数与齿形参数，优化密封腔的结构布局，让密封胶的输送通道更加顺畅，避免胶液残留堵塞的问题；后续迭代中还加入了伞形齿轮结构，优化横向机芯的动力传输路径，让动力传递效率更高，整体结构更加紧凑。材质规划上，手柄部分采用注塑成型的工程塑料材质，兼顾轻量化与结构强度，传动齿轮、蜗杆、滚轮等受力部件采用金属材质，保证长期使用的耐磨性能，密封接触部位采用弹性密封材质，避免胶液渗漏。结构设计上充分考虑了后期维护的便捷性，将易清洁的核心传动部件设置为可快速拆解的结构，无需拆分全部齿轮组即可完成残留胶液的清理，大幅降低使用后的维护难度，前端涂胶滚轮的位置经过多轮调整，保证涂胶作业时滚轮可紧密贴合待涂胶表面，出胶量可通过蜗杆的转动速度进行调节，适配不同场景下的涂胶厚度需求，整体结构无多余冗余设计，零件数量控制合理，既满足手动涂胶的功能需求，也适配注塑量产的工艺要求。
