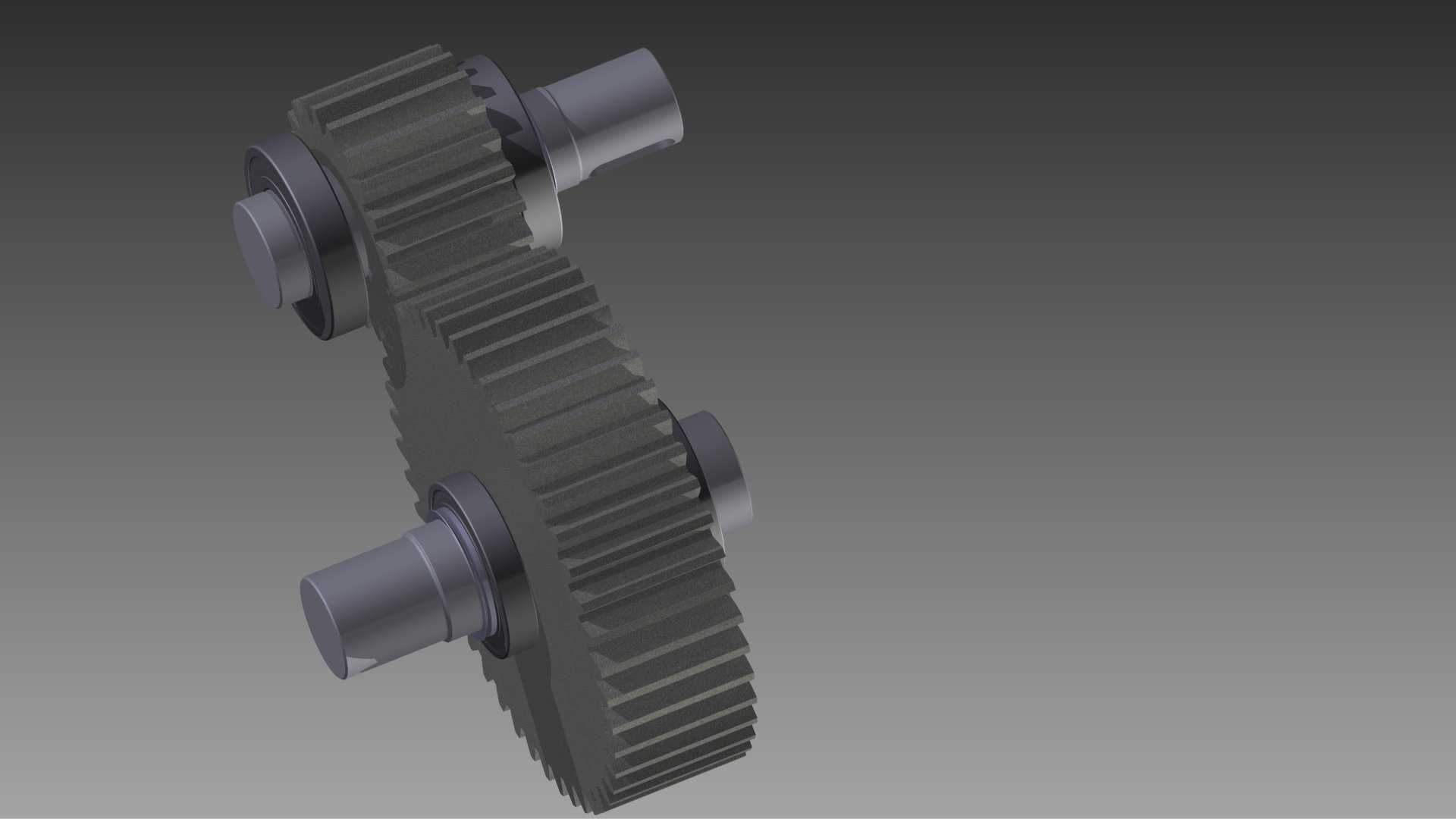

这套齿轮传动组件的设计,最初是面向中小功率工业传动场景的平行轴动力传递需求,常见于轻工输送线、小型自动化设备的动力分流单元、农用机具的侧边传动箱这类对传动平稳性有要求,但安装空间相对紧凑的工况。从结构上看,组件采用双联齿轮搭配双输入输出轴的布局,两个不同齿数的圆柱直齿轮刚性固连在中间轴段上,分别和两侧伸出的轴端齿轮形成恒定传动比的啮合关系,这种布局可以在单组组件内实现两级减速,不需要额外搭建中间支撑结构,能大幅压缩传动箱的轴向安装尺寸。
设计过程中首先要考虑的是啮合侧隙的控制,直齿轮传动的侧隙如果预留过大,正反转切换时会产生明显的冲击噪音,还会加速齿面磨损;侧隙过小则容易在负载温升后出现齿面卡滞,甚至因为热胀冷缩导致齿面压溃。这套模型里的齿形参数是按照通用机械传动的公差等级选取的,齿顶修缘量控制在合理区间,能有效降低啮合入口处的刚性冲击,适配转速不超过1500rpm的中低速传动场景。
轴段的设计采用了阶梯轴结构,齿轮安装位置的轴径做了加大处理,用来承载啮合过程中产生的径向力,两端的轴颈尺寸和标准深沟球轴承的内圈尺寸完全匹配,轴承安装位预留了轴用挡圈的卡槽,不需要额外加工锁紧螺纹就能实现轴承的轴向定位,装配的时候只需要将轴承压装到位,卡入挡圈就能完成轴系的轴向固定,能有效减少装配工序的耗时。齿轮和轴的连接采用平键传动,键槽的位置选在齿轮齿根应力最小的径向方位,避免键槽开孔对齿根强度造成削弱,同时轴上的键槽采用通槽设计,加工的时候可以一次铣削成型,降低机加工的难度。

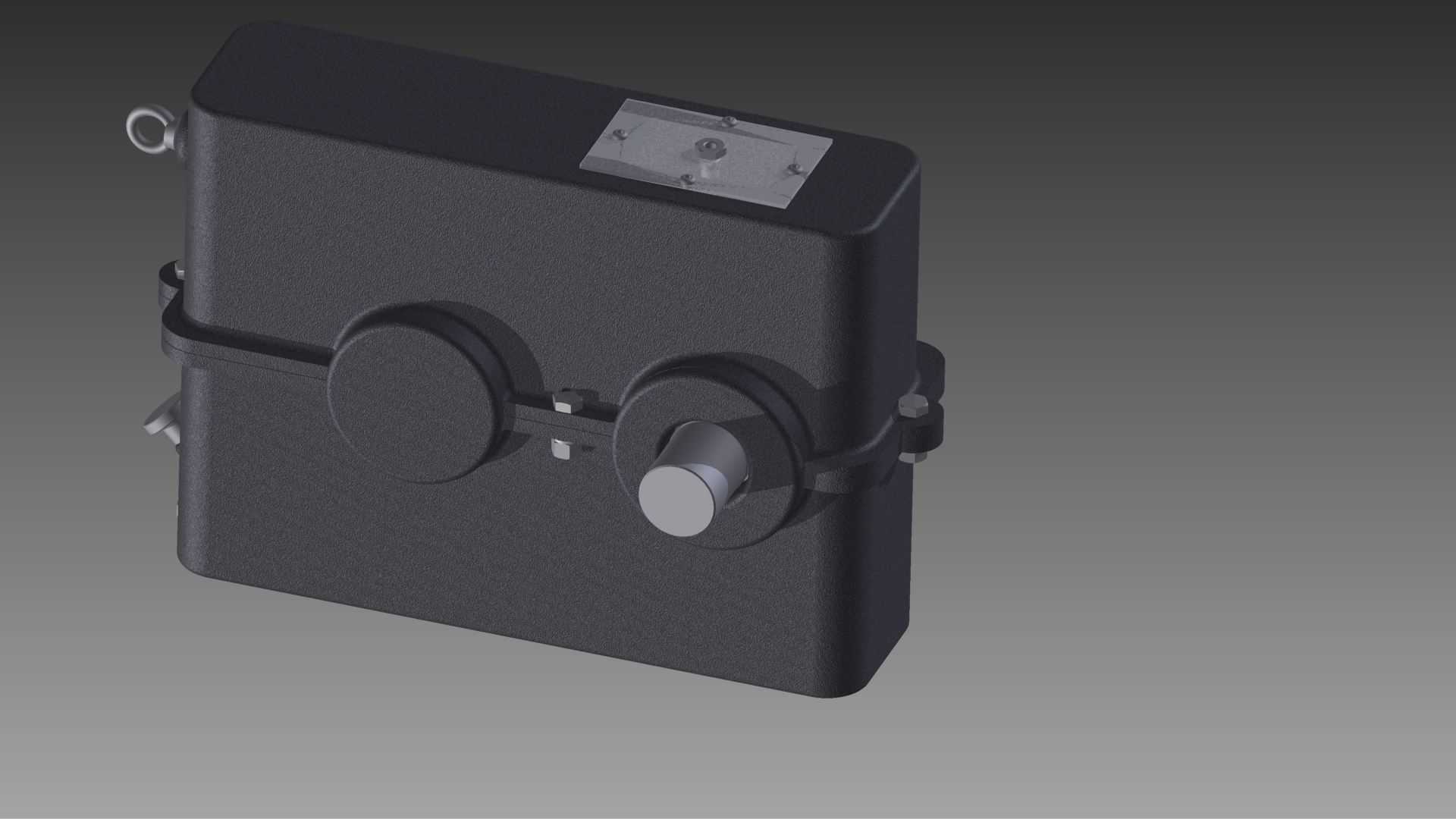

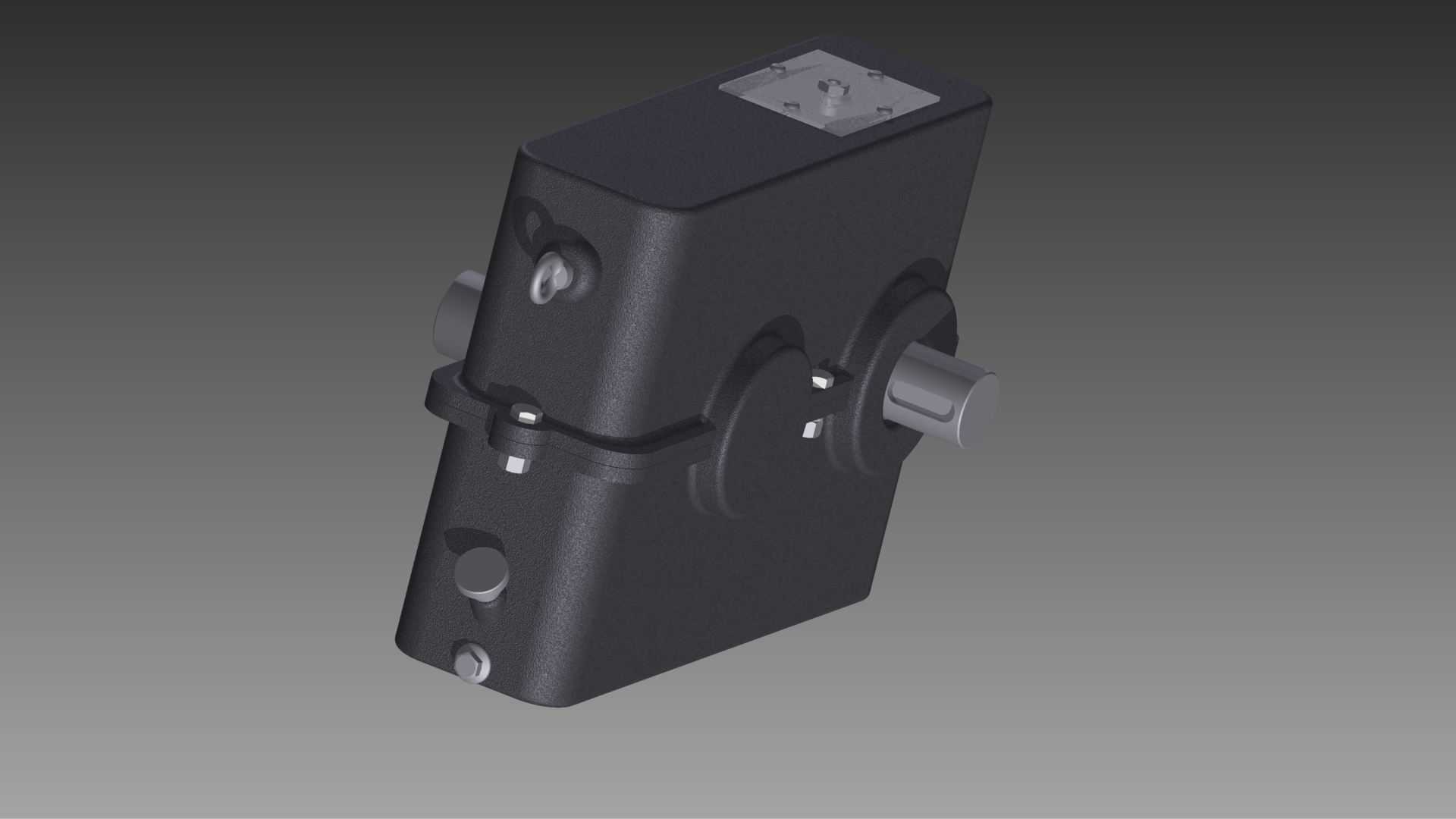

从安装边界来看,这套组件的轴向总长度控制在适配小型铸造传动箱的尺寸范围内,两侧伸出的轴端都预留了联轴器安装的轴段长度,轴端加工有标准的中心孔,既方便机加工过程中的装夹找正,也能在后期维护的时候使用顶拔器快速拆卸轴上的零件。齿轮的齿宽是按照传递额定扭矩下的齿面接触强度计算选取的,齿宽系数取通用传动的常规值,既不会因为齿宽过大导致载荷沿齿宽分布不均,也不会因为齿宽过小导致齿面接触应力超标。
实际应用中,这套组件可以直接替换同参数的老旧传动箱齿轮组,不需要改动原有箱体的轴承安装孔位和轴系中心距,因为所有的安装尺寸都是按照通用工业标准选取的,轴承位的公差采用基孔制配合,轴颈的加工公差控制在过渡配合区间,压装轴承的时候不需要额外加热就能顺利装配,同时能保证轴承内圈和轴颈无相对滑动。密封件的安装位置在轴承外侧的轴段上,预留的密封槽尺寸适配标准的骨架油封,能有效防止传动箱内的润滑油泄漏,同时阻挡外部的粉尘、碎屑进入轴承和齿轮啮合区域,延长组件的整体使用寿命。
设计的时候还特意考虑了润滑的便利性,齿轮的齿根位置预留了足够的油隙,当传动箱采用油浴润滑的时候,齿轮转动带起的润滑油可以顺利进入啮合面,同时能顺着轴段流到轴承位置,对轴承进行润滑,不需要额外设计润滑油道,简化了箱体的加工结构。两个啮合齿轮的中心距公差严格按照传动公差标准选取,能保证齿面的接触斑点沿齿高、齿宽方向都达到合理的占比,运行过程中载荷分布均匀,不会出现局部齿面过早磨损的问题。
在承载能力方面,这套齿轮组件的模数选取适配中小功率的传动需求,齿面的接触强度和齿根的弯曲强度都留了足够的安全余量,即使出现短时的过载冲击,也不会出现断齿或者齿面塑形变形的问题。轴的挠度计算也在设计阶段做了校核,在额定径向载荷下,轴的最大挠度远小于允许值,不会因为轴的变形导致齿轮啮合偏载,保证传动过程的平稳性,降低运行过程中的振动和噪音。
