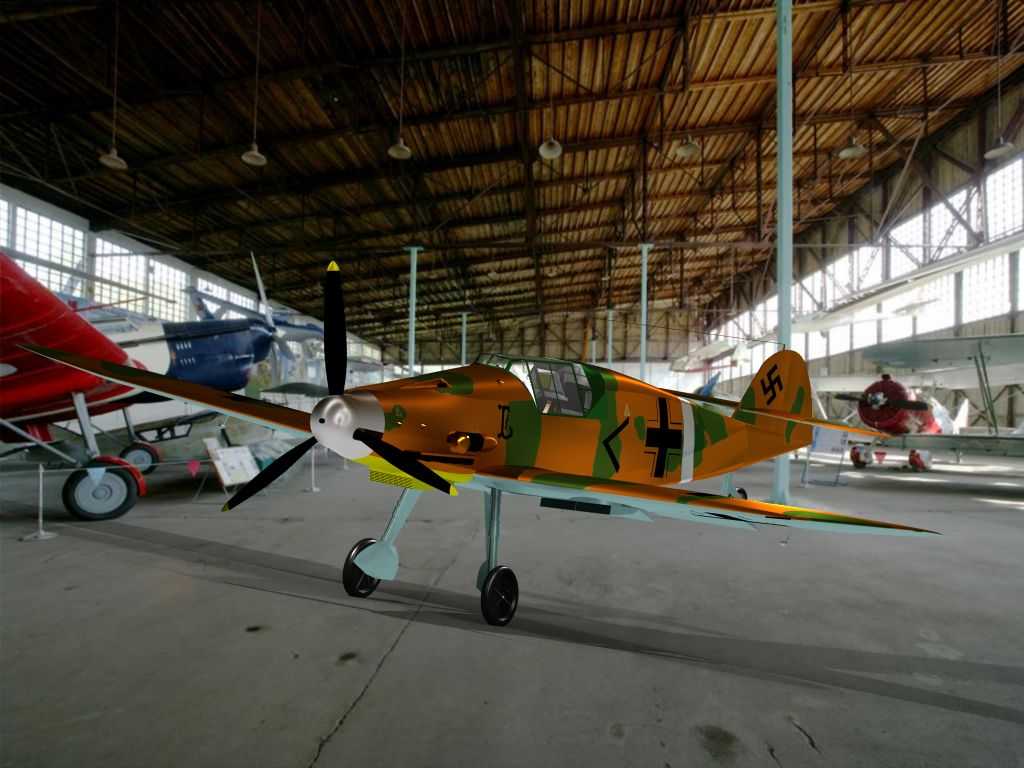

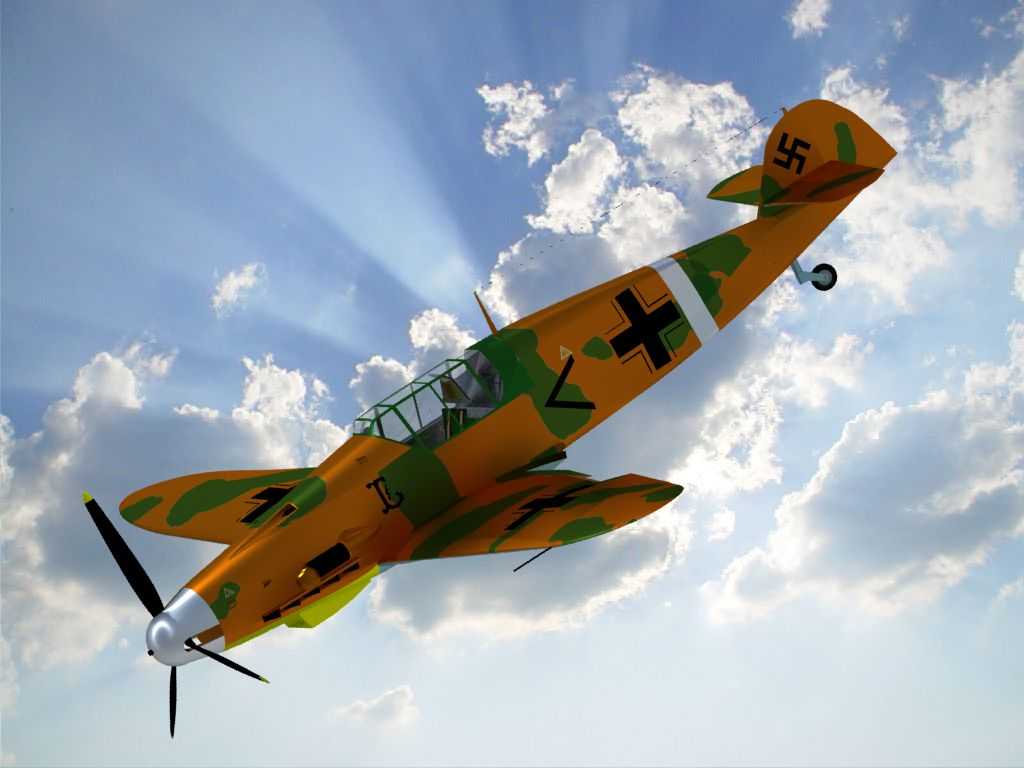

二战梅塞施密特Me-109热带型战机结构还原

　　该组件的安装边界突出于引擎整流罩下侧127mm，整体宽度与引擎舱下部截面保持一致，不会额外增加过多飞行阻力。机身主体结构采用硬壳式设计，建模时按照实机的框梁结构做了内部承力结构的简化还原，机身纵向布置12道主承力框，框梁之间通过长桁连接，外覆0.8-1.2mm厚度的铝合金蒙皮，对应热带区域的高温环境，机身后部的散热口做了加大处理，散热百叶窗的调节角度范围从常规版本的0-45度扩展到0-60度，能够在地面怠速状态下提供更大的通风量，避免引擎过热。机翼采用下单翼布局，翼展9.92米，机身总长8.95米，机高2.6米，机翼内部设置有燃油箱与武器安装舱，热带改型的机翼前缘增设了防尘密封圈，避免沙尘进入襟翼、副翼的转动铰接部位，本次还原的梅塞施密特Me-109 G2热带改型战机，核心服务于航空史研究、仿真教具开发、影视道具预演以及航空科普展陈等场景，区别于常规陆基版本的Me-109战机，该改型针对沙漠高温、多沙尘的作业环境做了针对性结构调整，建模过程中优先还原了这些适配特殊工况的结构特征，而非单纯复刻外观曲面。从实际用途来看，该机型作为二战时期的单发单座战斗机，热带改型主要承担沙漠区域的制空争夺、对地战术支援任务，对应的结构设计上，首先在进气道位置增设了沙尘过滤装置的安装位，建模时还原了该过滤组件与引擎舱的装配间隙，过滤装置采用快拆结构设计，地勤人员无需拆解引擎整流罩即可完成滤芯更换，适配沙漠区域沙尘大、维护频次高的作业需求，

　　降低野外维护的工作量，襟翼采用三段式设计，起飞阶段下放角度为20度，着陆阶段可下放至40度，对应的铰接点位置、作动筒安装位在模型中均做了准确还原，能够直观展示各活动面的运动行程与干涉边界。尾翼部分采用常规布局，垂尾高度1.2米，方向舵的转动角度为左右各25度，平尾展长3.1米，升降舵转动角度为上偏20度、下偏30度，尾轮采用可收放结构，收放后完全收纳于尾段整流罩内，减少飞行过程中的气动阻力，尾轮的收放作动路径在模型中做了运动仿真预留，可直接导入动力学软件进行收放过程的干涉检查。动力系统采用单发活塞发动机搭配三叶可变距螺旋桨，螺旋桨直径3.1米，桨叶角度调节范围为15-55度，适配不同飞行速度下的动力输出需求，

　　引擎舱的整流罩采用快拆锁扣固定，模型中还原了锁扣的分布位置与整流罩的分块接缝，能够直观展示引擎维护时的拆解顺序。座舱部分采用单座布局，座舱盖为侧开式设计，开启角度为向上翻起70度，座舱内部的仪表板、操纵杆、座椅等结构均按照实机布局做了等比例还原，热带改型在座舱侧部增设了通风口，能够引入外部过滤后的空气降低座舱内部温度，该通风口的管路走向在模型中做了简化示意，可清晰看到其与进气道过滤组件的连接路径。起落架采用后三点式布局，主起落架收纳于机翼根部的起落架舱内，主轮距1.97米，起落架减震支柱的行程为220mm，能够适应沙漠区域简易跑道的不平整路面，减少降落时的冲击载荷，主起落架舱门采用两段式设计，起落架收起后舱门完全闭合，

　　避免沙尘进入起落架舱内部影响作动机构可靠性。建模过程中优先保证各部件的装配关系准确，所有相邻部件的间隙均控制在实机对应的公差范围内，没有出现曲面穿插、装配错位的问题，对于外观上的迷彩分色边界，也对应实机的热带涂装方案做了区域划分，可直接用于渲染出图或者3D打印制作等比例模型。在航空教具开发场景中，该模型可拆解为机身、机翼、尾翼、动力系统、起落架、座舱等独立模块，用于展示战机的结构组成与工作原理；在影视道具制作场景中，可直接导入渲染软件生成不同角度的素材，或者通过3D打印制作实体道具用于实景拍摄；在航空科普展陈场景中，可配合AR设备实现交互拆解，让参观者直观了解二战战机的结构设计特点。针对沙漠环境做的特殊结构调整是本次建模的重点还原部分，除了进气过滤装置、加大散热口、铰接部位密封之外，还还原了机腹位置的副油箱挂载点，该挂载点可挂载300升容量的副油箱，增加热带区域长距离飞行的航程，副油箱与挂架的连接接口尺寸、挂载间隙均按照实机参数还原，可直观展示副油箱的挂载状态与投放路径。整个模型的曲面构建均按照实机的气动外形做了连续性处理，机身曲面达到G2连续，机翼、尾翼的翼型数据完全匹配Me-109 G2的原始翼型，能够满足基础的气动仿真计算需求，可用于航空专业学生的课程设计、气动原理演示等场景。
