单级圆柱齿轮减速传动箱结构设计

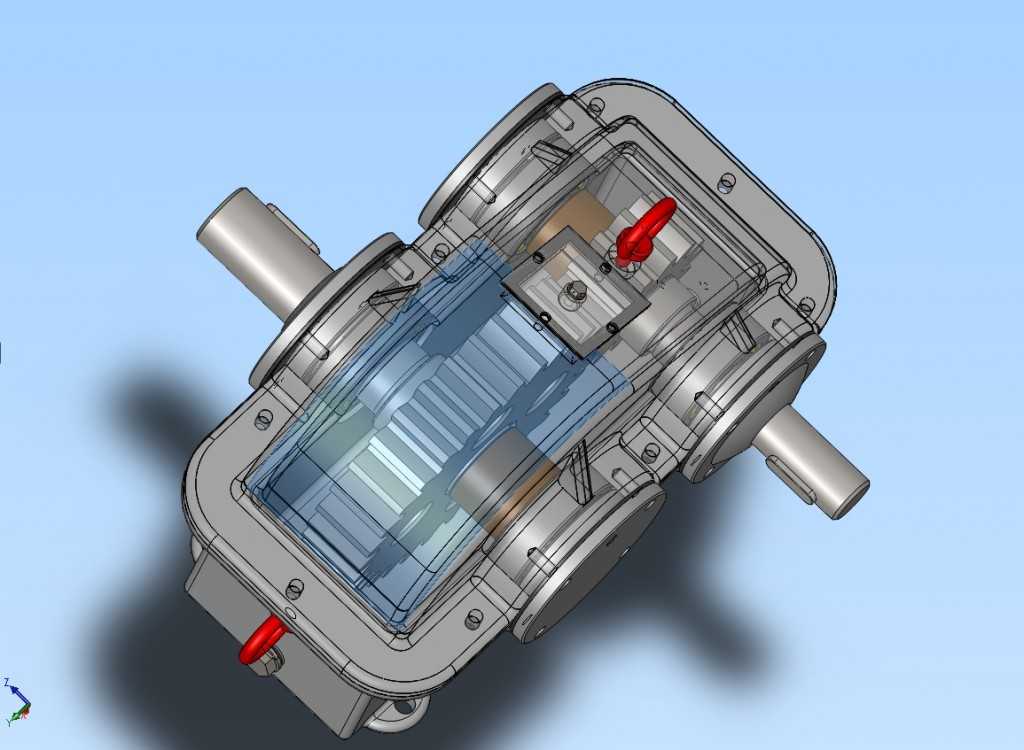

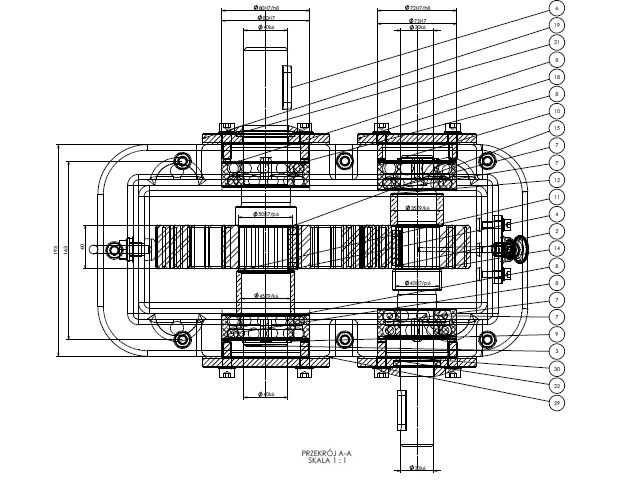

　　这款单级圆柱齿轮减速传动装置，主要适配中小功率的工业动力传输场景，常见于输送线驱动单元、小型物料搅拌设备、轻工生产辅机的动力匹配环节，核心作用是把原动机输出的高转速低扭矩动力，转化为作业端需要的低转速大扭矩输出，匹配执行机构的负载特性，避免原动机直接驱动时出现扭矩不足、转速超标的问题。从结构布局来看，采用剖分式铸铁箱体设计，上下箱座通过沿箱体结合面周向布置的螺栓实现紧固，这种结构最大的优势是装配阶段可以先完成齿轮、轴系、轴承的预装合件，再扣合上箱完成整体装配，后期检修时也无需拆解所有外接管路和安装地脚，只需拆开上箱即可完成内部零件的更换与间隙调整，大幅降低现场维护的工作量。箱体两侧的轴承座孔采用镗床一次装夹同轴加工，

　　保证两根平行轴的安装同轴度与中心距公差，避免轴系安装偏斜带来的齿轮偏载、轴承异常磨损问题。输入轴与输出轴均采用阶梯轴结构，轴肩位置分别定位深沟球轴承与齿轮的安装端面，齿轮与轴之间通过平键实现周向固定，传递额定扭矩，轴的外伸端加工有标准键槽，可直接通过联轴器对接原动机与工作负载，轴伸出箱体的位置设置有毡圈油封结构，阻挡箱体内润滑油泄漏，同时避免外部粉尘、切削碎屑进入箱体内部污染润滑介质。箱体内腔底部预留有足够的储油空间，齿轮采用浸油润滑方式，大齿轮的齿圈下部浸入油池合适深度，运转时带起的润滑油可以直接冲刷啮合齿面，同时飞溅到轴承位置实现轴承的润滑，无需额外设置复杂的强制润滑管路，结构简单可靠，适合长期连续运转的工况。

　　箱体顶部设置有透气塞，平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、气压上升导致的密封件渗漏问题，箱体下部设置有油塞，用于定期更换润滑油时排放旧油与沉积的金属磨屑，侧面设置有油标结构，可以直观观察箱体内的油位高度，保证润滑油量处于合理区间，既避免油位过低导致的齿面润滑不足、干摩擦磨损，也防止油位过高带来的搅油损失过大、油温异常升高的问题。从安装边界来看，箱体底部设置有带安装孔的地脚结构，安装孔的间距与孔径适配常规的工业安装机架尺寸，安装时可以通过地脚螺栓把减速箱整体固定在设备机架的安装平面上，输入轴与输出轴的中心高、轴伸直径、键槽尺寸均符合通用传动部件的安装尺寸规范，可以直接替换同参数规格的现有减速装置，

　　无需对原有设备的安装基座做大规模改造。设计阶段对齿轮参数做了匹配优化，小齿轮与大齿轮的齿数搭配保证了合理的传动比，齿面接触强度与齿根弯曲强度均按额定功率下的持续载荷做了校核，保证在额定工况下长期运转不会出现齿面点蚀、断齿等失效问题，齿轮的侧隙、齿向公差均按中等精度传动的要求控制，既保证传动过程的平稳性，降低运转噪音，也不会因为精度要求过高带来不必要的加工成本提升。箱体的壁厚、加强筋布局均按铸造工艺要求做了优化，避免铸造过程出现缩孔、壁厚不均的缺陷，同时保证箱体有足够的刚性，承受齿轮啮合产生的径向力与轴向力时不会出现过大的变形，保证轴系的支撑刚度，维持齿轮的正确啮合位置。实际选型应用时，需要核对输入转速、输出扭矩、安装接口尺寸与现场工况的匹配性，确保原动机的功率、转速在减速箱的允许输入范围内，负载端的冲击载荷不超过齿轮与轴系的承受上限，安装时要保证输入轴、输出轴与对接部件的同轴度，避免额外的附加弯矩作用在轴伸位置，导致轴承过早损坏、轴出现疲劳断裂的问题。日常维护过程中，需要定期检查油位高度，按运行周期更换润滑油，检查螺栓的紧固状态与密封件的老化情况，及时处理出现的渗漏问题，保证装置的长期稳定运行。
