多安装位金属连接固定支架结构设计

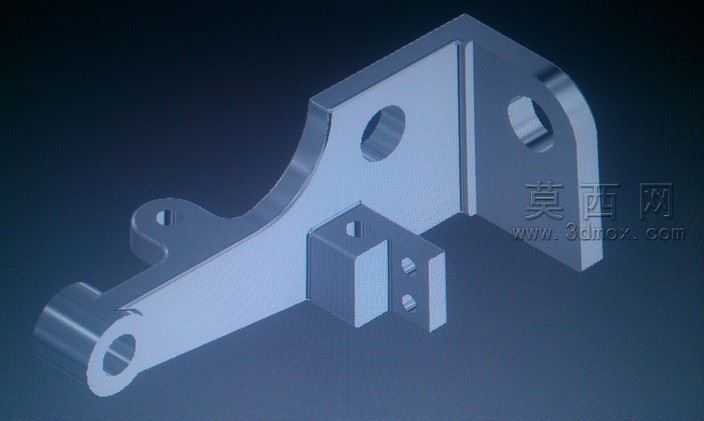

本安装支架采用三维参数化建模方式完成整体结构设计，建模过程中先以基准平面定位核心安装面，通过拉伸、切除、圆角、倒角等基础特征逐步搭建主体轮廓，针对支架上的多个安装孔位，采用同轴心定位与尺寸阵列结合的方式保证孔位精度，避免后续装配出现干涉问题。支架主体采用L型弯折的主承载结构，一侧延伸出带同轴孔的圆柱铰接端，用于和活动部件实现转动连接，另一侧设置带腰型孔的安装耳板，可适配一定范围内的安装位置误差，提升装配容错率；中部额外集成了方块式附属安装座，座体上预留两个小型螺纹安装孔，可用于固定附属传感元件或小型功能组件，实现单支架多点位的集成安装需求，减少整体装配所需的零件数量。材质设定上选用常用的6061铝合金作为基础材质，渲染时赋予金属磨砂质感，调整环境光反射参数凸显金属件的切削加工质感，对孔位边缘、弯折过渡处添加高光效果，清晰展示结构的棱边与过渡圆角细节，所有棱角位置均设置了R1-R3不等的工艺圆角，既避免应力集中提升结构强度，也符合实际机加工的工艺要求，避免锐边带来的装配安全隐患。设计过程中充分考量了受力分布，主承载板做了局部加厚处理，铰接端的圆柱孔做了加厚凸台强化，避免长期铰接转动出现孔位磨损变形，腰型孔的长度经过反复校核，既保证足够的位置调节余量，也不会过度削弱耳板的结构强度，附属安装座与主承载板采用一体化结构设计，减少焊接或拼接带来的强度薄弱点，整体结构紧凑，可适配多类工业设备的部件连接固定场景，建模过程中同步完成了装配干涉校验，确保所有安装位的预留空间满足标准紧固件的装配操作空间，无需额外二次加工即可直接投入生产使用。
