日用梳齿注塑成型模具结构设计

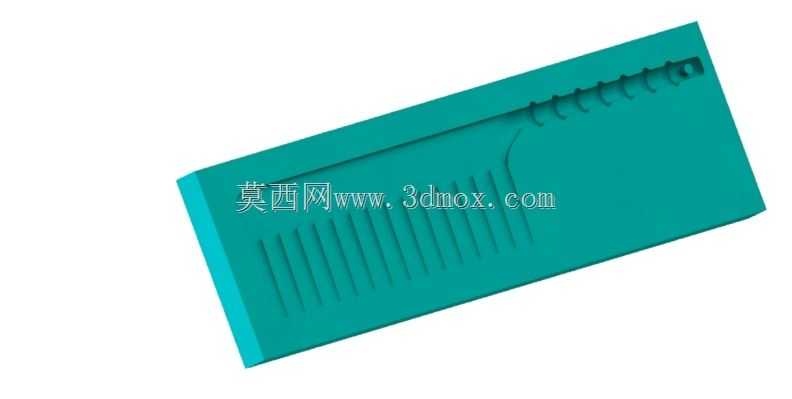

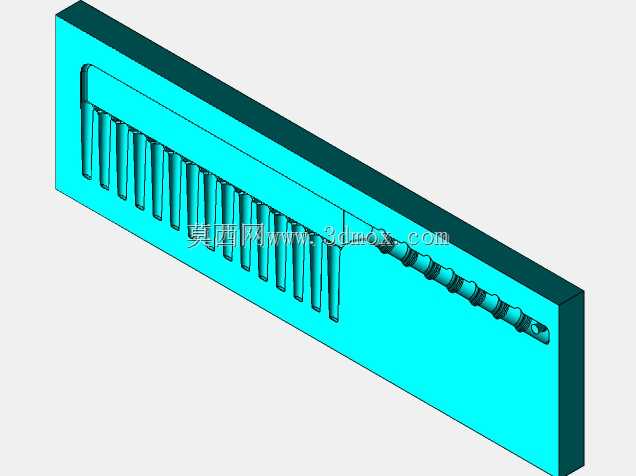

　　这套梳齿成型模具主要面向日用塑料梳具的批量注塑生产场景，在日用塑料制品加工产线中，属于直接决定梳齿成型精度与成品外观质量的核心工装。日常使用的密齿塑料梳，梳齿部分的齿形均匀度、齿根圆角过渡、齿尖脱模完整性，都直接依赖模具对应型腔的加工精度与结构设计合理性，这套模具的结构设计完全围绕密齿梳的成型需求展开。从结构布局来看，模具采用单型腔板式结构，分型面设置在梳坯的最大轮廓面位置，开模方向垂直于梳坯的大平面，这样的布局能够最大程度减少梳齿部分的侧向抽芯行程，避免长径比较大的梳齿在脱模过程中出现拉白、断裂问题。模具的型腔部分直接加工在定模板上，对应梳齿的齿槽采用精密电火花加工成型，每个齿槽的侧壁都做了0.2度的脱模斜度，齿根位置预留了R0.

　　3的过渡圆角，既能够降低注塑时的熔体流动阻力，避免齿尖位置出现缺胶、气泡缺陷，也能减少脱模时的摩擦阻力，防止梳齿被型腔拉变形。对应梳柄部分的型腔做了磨砂纹理蚀纹处理，成型后的梳柄表面自带防滑纹理，不需要后续做二次表面处理，能够直接进入包装工序。模具的浇注系统采用侧浇口进料，浇口位置设置在梳柄的侧边非外观面位置，浇口宽度1.2mm，厚度0.8mm，这样的浇口尺寸既能够保证PP、ABS等常用日用塑料熔体快速充满整个型腔，也能在开模后方便人工修剪浇口残留，不会在梳具外观面留下明显浇口痕迹。冷却水路采用直通式循环布局，在定模和动模侧都分别布置了直径8mm的冷却水道，水道距离型腔壁的距离保持在12-15mm之间，

　　相邻水道的间距控制在25mm左右，能够保证整个型腔表面温度均匀，避免出现局部冷却不均导致的梳齿翘曲、齿形歪斜问题，将成型周期控制在合理区间，适配批量生产的节拍要求。脱模结构采用整体顶针板顶出，顶针的布置位置避开了梳齿密集区域，主要分布在梳柄的实体位置以及梳坯的周边流道位置，顶针直径选用3mm，顶出行程设置为15mm，顶出时顶针板同步动作，保证梳坯受力均匀，不会因为局部顶出力过大导致梳坯顶白、变形。在安装边界上，这套模具适配锁模力120吨的卧式注塑机，模具的整体外形尺寸控制在250mm200mm180mm范围内，定位圈直径采用标准100mm规格，主流道衬套的进料口球面半径匹配注塑机喷嘴SR15的标准尺寸，浇口套的内孔锥度为1.5度，

　　能够保证主流道凝料顺利脱出。模具的导柱导套采用标准20mm直径规格，四个导柱分别布置在模具的四个角位，其中一个导柱做偏置处理，防止上下模装反，避免合模时损坏型腔齿形。针对梳齿部分的排气需求，在分型面对应每个梳齿末端的位置都做了深度0.02mm的排气槽，排气槽延伸到模具外侧，能够在熔体填充时快速排出型腔内的空气，避免齿尖位置出现烧焦、缺胶的缺陷。这套模具在设计时充分考虑了日常维护的便利性，型腔部分没有采用复杂的镶拼结构，除了易磨损的浇口套采用标准件可快速更换外，其余成型部分都做了淬火加硬处理，表面硬度达到HRC48-52，能够承受长期注塑生产的磨损，减少生产过程中的修模频次。实际生产验证中，这套模具成型的塑料梳梳齿间距误差可控制在0.05mm以内，齿尖完整率达到99%以上，成型后的梳坯不需要做额外的齿形修整工序，能够直接进行飞边修剪、包装，适配日用塑料制品厂的批量生产需求，不管是生产普通PP材质的平价梳，还是生产添加抗菌母粒的ABS材质家用梳，都能通过调整注塑工艺参数稳定成型。
