两款NPT接口低成本压力传感结构

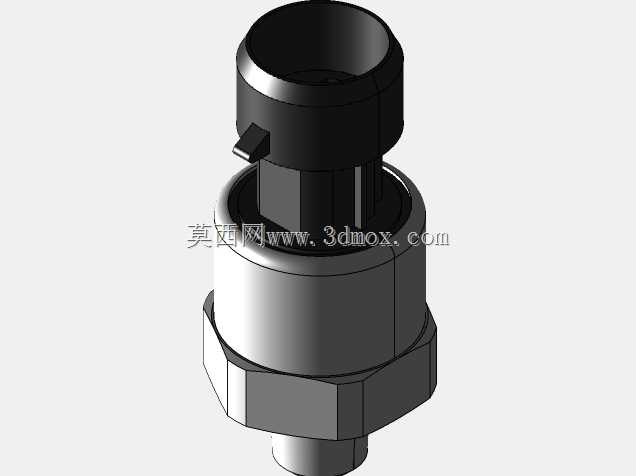

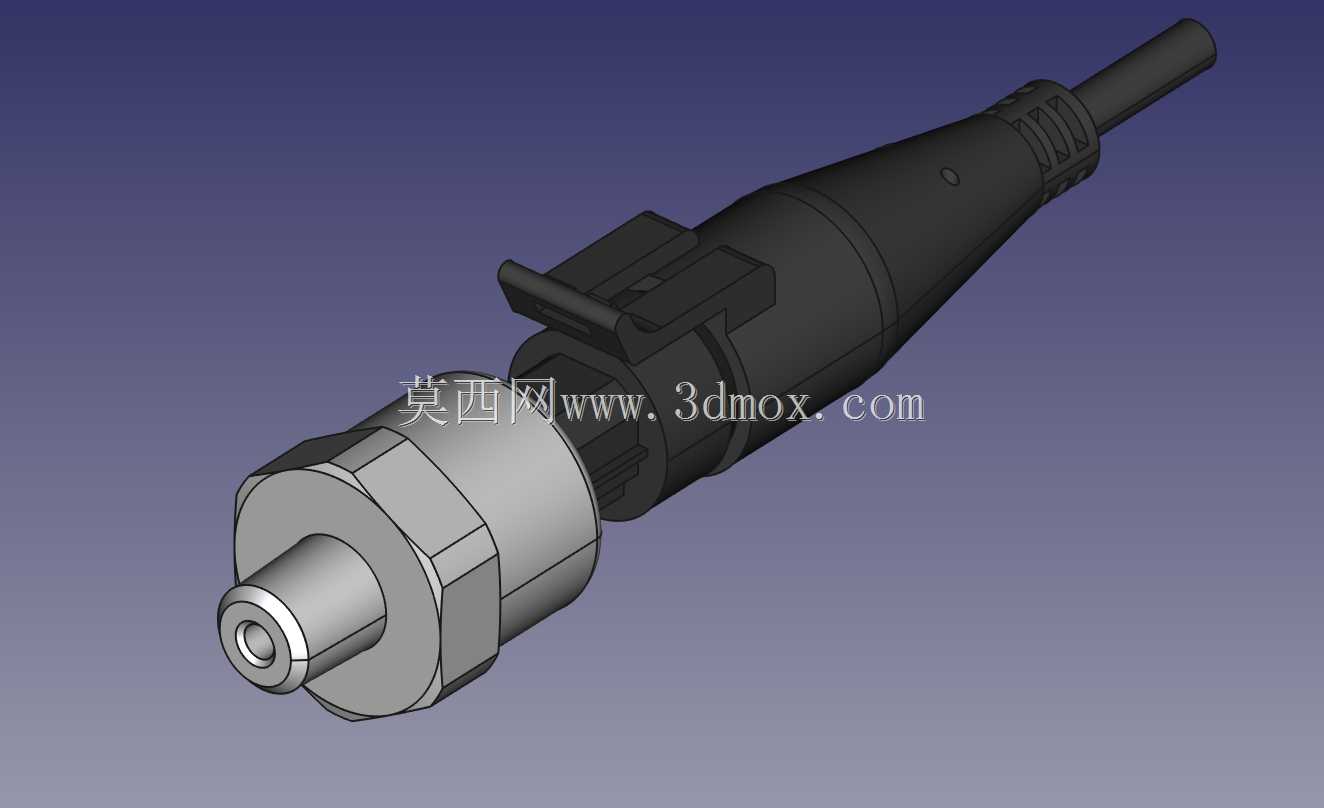

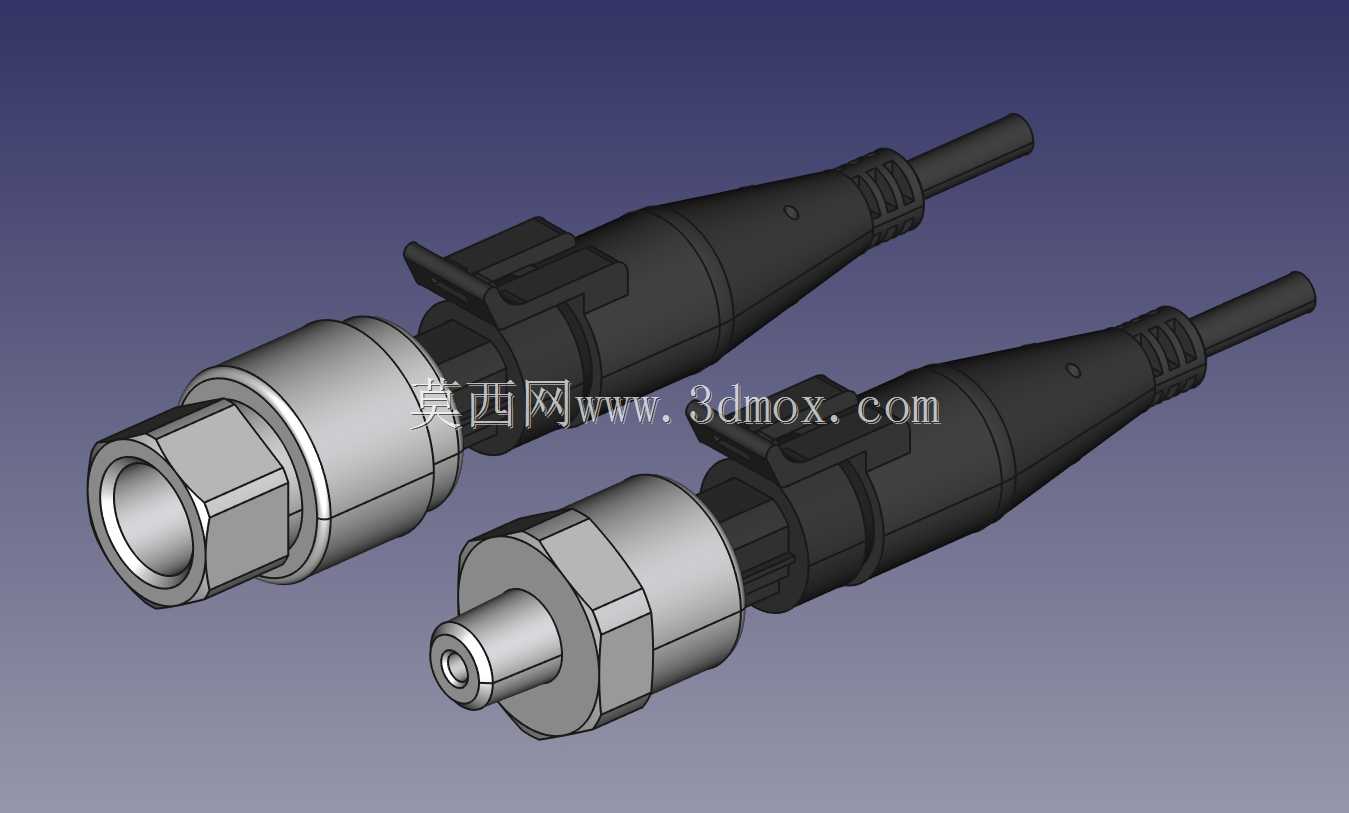

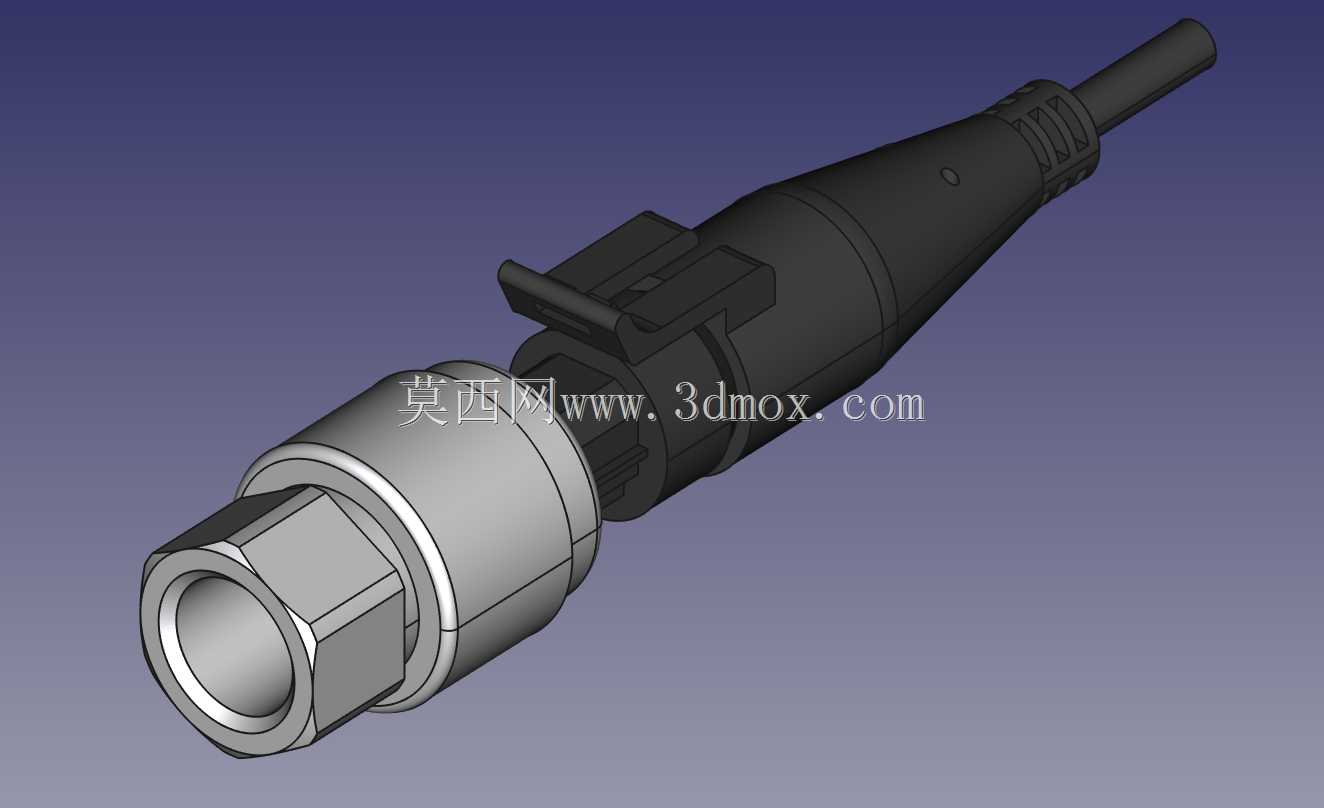

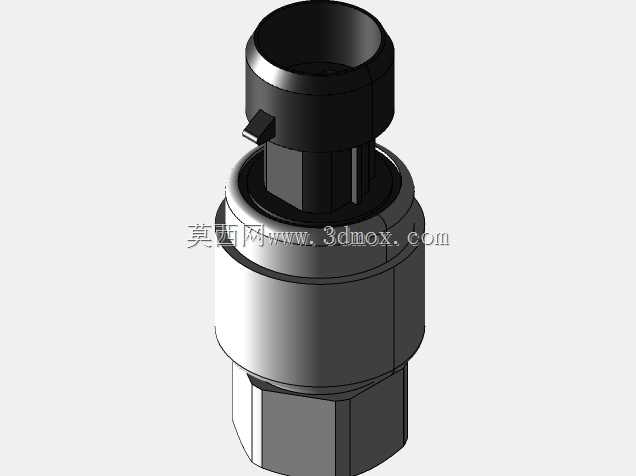

　　在工业流体测控、小型气动液压系统搭建、民用供水供气监测这类场景里，压力检测元件的选型往往卡在成本与适配性的平衡点上——高端工业压力传感器精度冗余高、采购成本居高不下，而简易的压力开关又无法输出连续模拟量信号，无法满足需要实时采集压力数值做闭环控制的需求，这两款带不同NPT螺纹接口的压力传感结构，正是瞄准这类中低压检测场景做的适配设计。从实际使用场景来看，内螺纹1/4NPT的版本可以直接对接现有工业管路中常见的外螺纹测压点，不需要额外加装转接头，常见于小型空压机储气罐压力监测、家用净水机水路压力检测、小型液压站低压回路压力反馈这类场景；外螺纹1/8NPT的版本则适配设备本体上预留的内螺纹测压孔，多用于紧凑型气动元件、小型制冷机组、

　　实验台气路这类安装空间局促的位置，不需要额外预留接头安装的操作空间。两款传感元件均采用三线制模拟量输出设计，输出信号范围覆盖0-5Vdc，可直接对接绝大多数通用PLC、模拟量采集模块、小型数显表的输入端口，不需要额外配置信号放大或转换模块，能大幅降低整套检测回路的搭建成本。压力检测覆盖区间从0-10psi到0-1000psi，可根据实际被测介质的工作压力区间选型，覆盖从微压气路到中低压液压回路的常见检测需求。从结构设计思路来看，整体采用传感芯体+螺纹接头+出线护套的三段式分体结构，金属接头部分采用六角外形设计，可直接用普通开口扳手完成安装锁紧，不需要定制专用工装，现场安装维护的操作门槛极低；接头与传感芯体的衔接位置做了台阶限位，

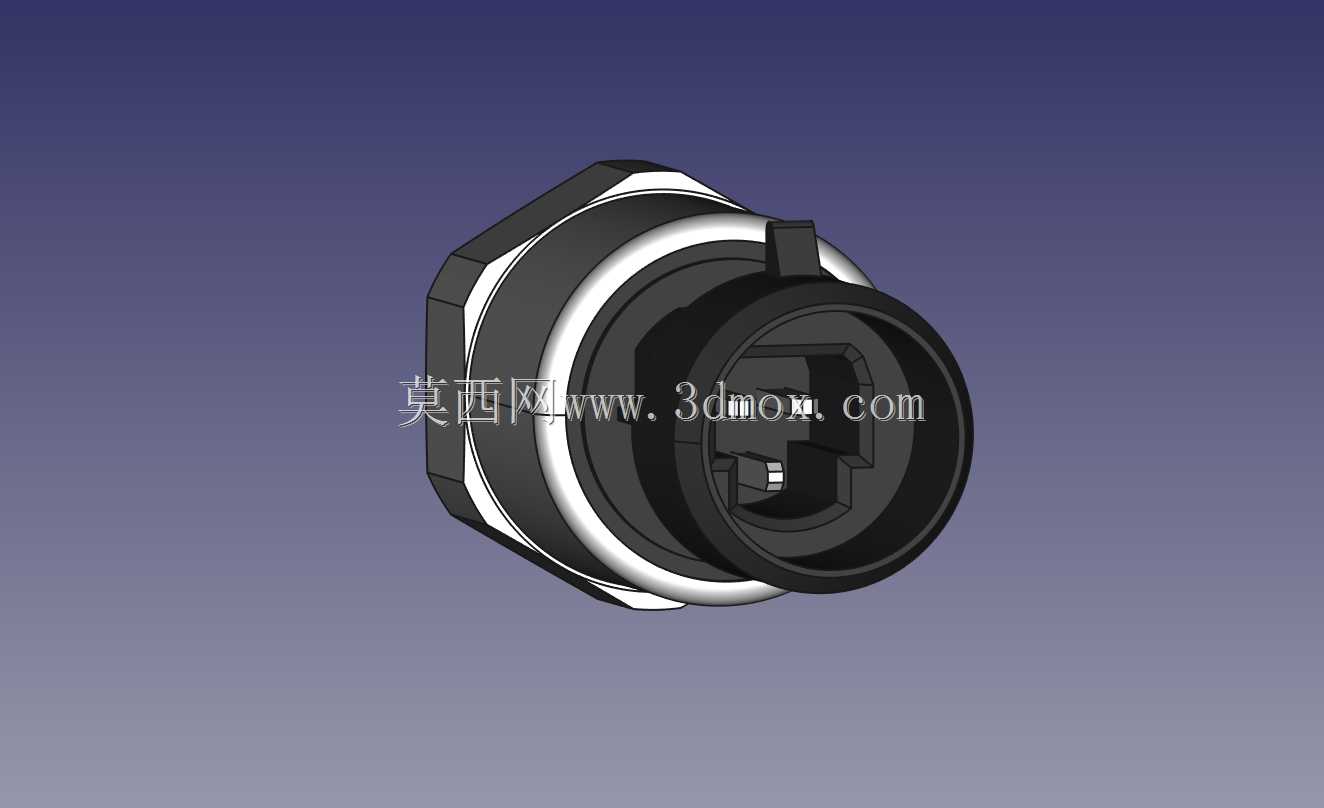

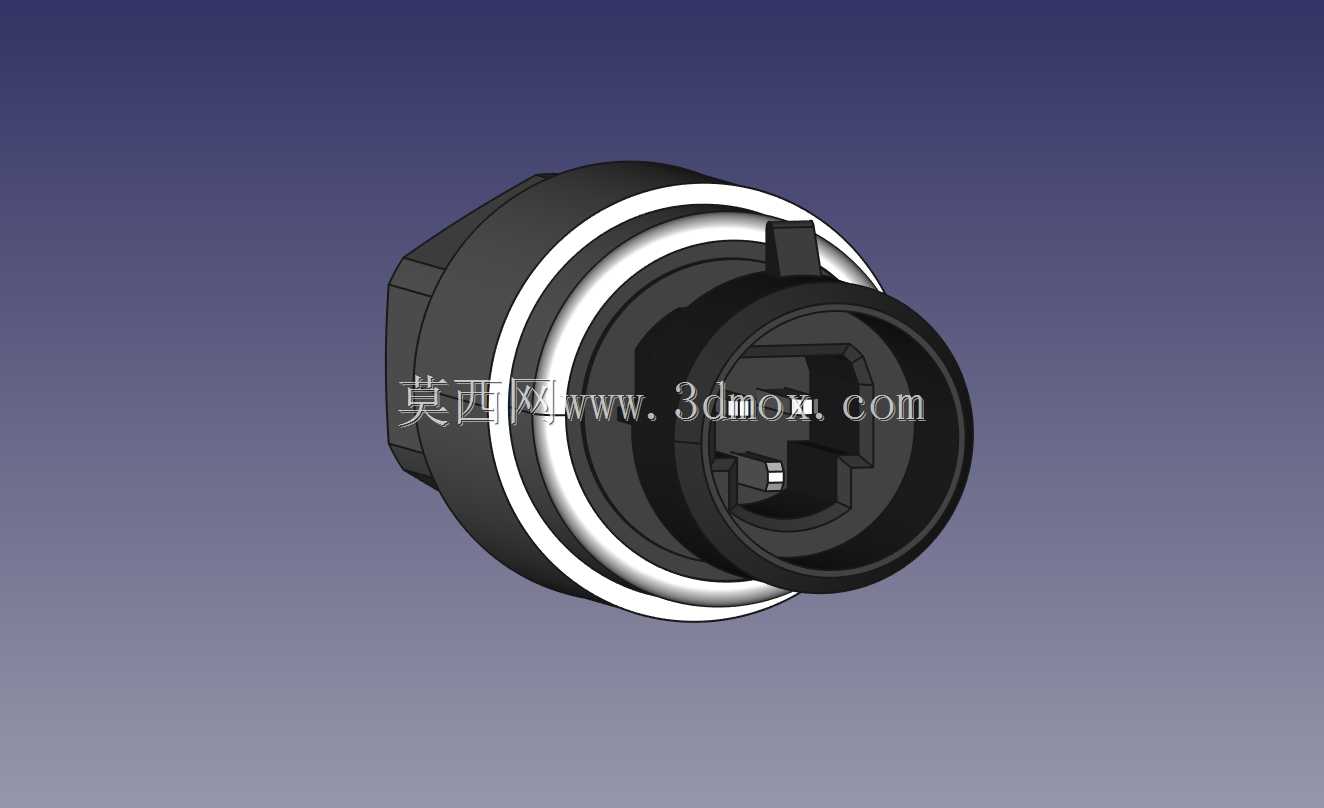

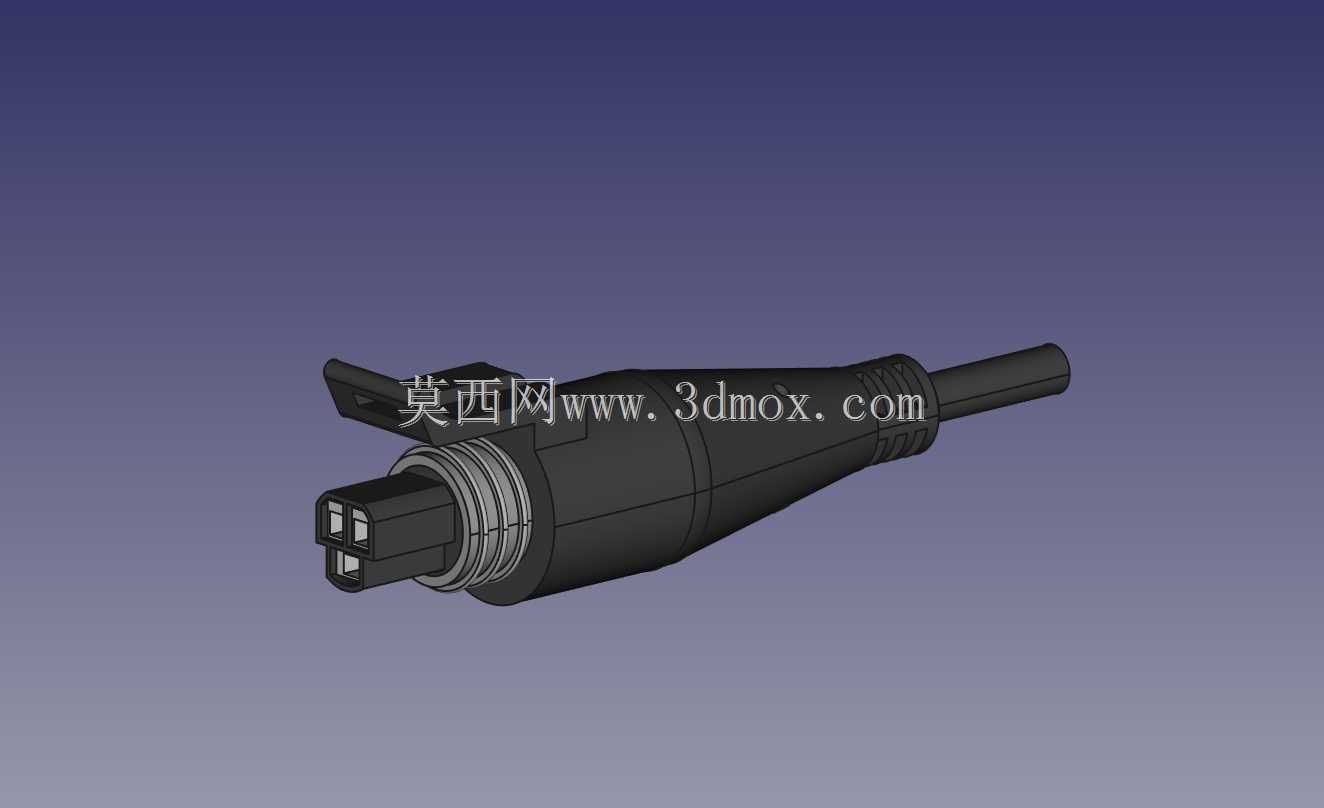

　　装配时可以直接靠台阶面控制压装深度，避免压装过度损坏芯体的感压膜片，也能保证批量装配时的一致性。尾部的出线护套采用带防滑卡位的锥形软胶结构，一方面可以对出线线缆做弯折防护，避免设备运行过程中线缆反复弯折导致线芯断裂，另一方面护套上的卡位结构可以和设备面板上的安装卡扣配合，直接将传感器卡在预设的安装位上，不需要额外做螺丝固定，适配快速装配的生产需求。从安装边界尺寸来看，内螺纹1/4NPT版本的接头六角对边尺寸适配常规19mm开口扳手，接头伸出安装面的长度控制在合理区间，不会和周边管路、阀件产生干涉；外螺纹1/8NPT版本的接头外径更小，整体径向尺寸更紧凑，在密集布管的阀岛、集成气路板上安装时，

　　相邻传感器之间的预留间距可以压缩到15mm以内，能有效节省安装空间。两款结构的感压膜片均内嵌在接头端面内侧，安装时不会因为螺纹旋入的过程碰伤膜片，也能避免管路内的杂质直接冲击膜片造成损坏，提升长期使用的可靠性。线缆出线方向与接头轴线同轴，不会出现侧向出线导致的安装空间额外占用，不管是直接拧在管路侧壁，还是穿板安装在设备面板上，都不会和周边结构产生位置冲突。在建模细节处理上，结构上的所有棱角都做了微小的倒角处理，既符合实际机加工零件的工艺要求，也避免安装时锐角划伤操作人员；软胶护套上的防滑凹槽、卡位凸筋的尺寸都按照实际注塑零件的拔模要求做了角度处理，不会出现无法脱模的结构问题；螺纹部分按照NPT锥管螺纹的标准参数建模，和标准接头的配合间隙控制在合理范围，装配模拟时不会出现干涉问题，能直接用于后续的装配干涉检查、安装工位模拟。
