双工位可调式管道吊装夹持吊具结构

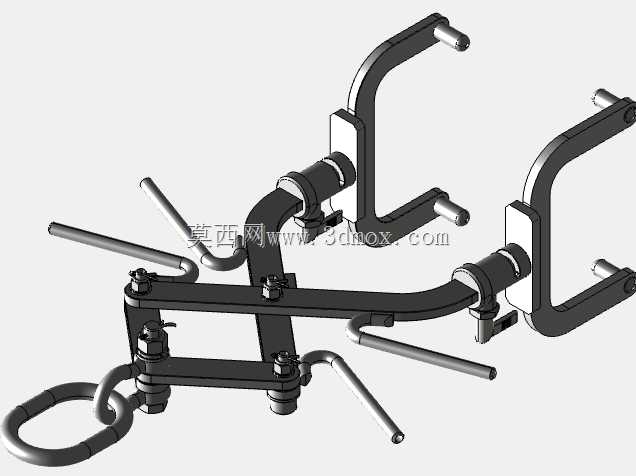

　　这款夹持吊具的设计初衷，是解决车间内多规格管状工件、长条形型材在跨工位转运、上下料吊装过程中，传统吊带易打滑、单吊点吊装易倾斜的实际痛点，在机械加工车间、管材仓储区、装配线旁的短距离起重转运场景中适配性极强。从结构组成来看，整套机构采用对称式双夹臂布局，两个C型夹臂通过中部的横向连接梁实现刚性固定，连接梁上方设置吊环连接位，可直接与起重葫芦、行车吊钩配合挂载，吊环与连接梁之间采用铰接式连接结构，吊装过程中可随工件重心自动微调挂载角度，避免起吊瞬间的刚性冲击对夹臂焊缝造成疲劳损伤。每个C型夹臂的端部都配置了可伸缩的顶紧螺杆，螺杆端部带有圆弧型压头，压头表面做了滚花防滑处理，针对不同外径的圆形管材、不同厚度的矩形型材，

　　可通过旋转螺杆调整夹持行程，无需更换夹头即可覆盖一定尺寸范围内的工件夹持需求，螺杆与夹臂的配合段采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，吊装过程中即使受工件晃动产生反向作用力，也不会出现螺杆松脱、夹持力下降的问题。夹臂的折弯处做了大圆弧过渡处理，避免应力集中导致的结构断裂，所有连接螺栓均采用高强度级紧固件，连接位置加装了防松垫圈，适配车间内频繁启停的起重作业工况。从安装边界来看，整套吊具处于收拢状态时横向尺寸较小，可适配车间内狭窄通道的转运需求，夹臂最大张开行程可覆盖常规工业管材的外径范围，吊装时两个夹臂分别卡在工件的两个受力平衡点位置，相比单吊点吊装可有效减少长条形工件起吊后的弯曲变形量，尤其适合薄壁管材、

　　精加工长轴类工件的转运，不会像钢丝绳吊装那样在工件表面留下勒痕。设计过程中特意将操作手柄设置在夹臂侧方的易操作位置，地面作业人员无需攀爬即可完成夹臂的开合、螺杆的预紧操作，挂装工件时先将两个夹臂卡入工件的预设夹持位置，旋转侧方手柄带动顶紧螺杆压牢工件表面，确认两个夹持点的预紧力一致后即可起吊，起吊初始阶段吊环受力会带动夹臂产生向内的夹紧分力，工件重量越大夹持力越强，形成自锁式的夹持效果，无需额外配置锁紧机构即可保证吊装过程的安全性。整套结构没有复杂的液压、气动元件，纯机械结构的设计故障率极低，日常维护仅需定期在螺纹配合处、铰接位置涂抹润滑脂即可，适合车间内多班组交叉使用的复杂工况，相比电磁吊具、真空吊具，不受工件材质、

　　表面平整度的限制，无论是黑色金属、有色金属还是非金属管材，只要尺寸在夹持行程范围内均可稳定夹持。夹臂主体采用型钢焊接后整体去应力处理，焊接完成后对所有焊缝做磁粉探伤，避免焊接缺陷导致的起重安全隐患，表面做喷塑防锈处理，可适应车间内偶尔的切削液飞溅、潮湿环境下的使用需求。在实际装配场景中，这款吊具还可用于管线铺设过程中的管道对位吊装，夹臂的C型开口结构可从管道侧方直接卡入，无需从管道端部穿装，在已铺设部分管线的作业现场，可大幅减少吊装对位的辅助时间，作业人员可通过侧方的操作杆微调工件的水平角度，方便管道法兰的对位连接。针对不同长度的工件，还可通过调整两个夹臂在横向连接梁上的固定位置，改变两个夹持点的间距，避免长工件吊装时的挠曲变形，连接梁上开设了等间距的定位孔，调整夹臂位置后插入定位销即可完成固定，调整过程无需借助复杂工具，单人即可快速完成适配调整。
